Koła pasowe zębate STD

Koła pasowe zębate o profilu STD to bardzo często używany profil w Azji.

Profil koła pasowego zębatego STD daje nam bardzo dobre zazębienie koła pasowego z pasę zębatym i względnie cichą pracę

Koła pasowe zębate profil STD

Koła pasowe zębate są elementem przekładni pasowych z pasami zębatymi.

Koła pasowe zębate STD składają się z wieńca, piasty oraz tarczy lub ramion łączących wieniec z piastą. Wieniec jest cylindrycznym, zewnętrznym pierścieniem, na którym spoczywa pas zębaty przekładni. Zarysy zębów na wieńcu kół zębatych odpowiadają zarysom współpracujących z nimi pasów zębatych. Przeniesienie momentu odbywa się za pomocą sił docisku między stykającymi się zębami pasa a zębami koła. Na obwodzie zębatych kół pasowych wykonuje się obrzeża boczne, utrzymujące pas na kole pasowym. Krawędź zewnętrzna obrzeża wystaje powyżej linii podziałowej pasa. Zabezpiecza to pas przed zsunięciem się z koła podczas pracy. W przypadku niewielkiej odległości między osiami, jedno z kół może nie posiadać obrzeży. Szerokość koła zębatego jest zazwyczaj większa od szerokości pasa. Standardowy asortyment kół zębatych firmy SIT obejmuje różnorodne koła pasowe zębate. Możemy również dostarczyć koła pasowe zębate wg projektu klienta.


Wykonanie kół pasowych zębatych STD:

materiał żeliwo GG25 lub aluminium

stal- na specjalne zamówienie

rozwierty cylindryczne i stożkowe

rozwierty standardowe lub mocowanie na taperach

mocowanie na pierścieniach rozprężno-zaciskowych


Typoszereg kół pasowych zębatych STD:

Super Torque S4,5M, S8M, S14M,


Charakterystyka kół zębatych pasowych o profilu STD:

- wykonane w wymiarach metrycznych i podziałce metrycznej

Idealne rozwiązania gdy istnieje potrzeba przekazywania momentu obrotowego dokładnie, bez poślizgów – tzw przekładnie synchroniczne. Pracują ciszej niż klasyczne przekładnie pasowe klinowe. Wszystkie koła pasowe zębate STD firmy SIT są wyważone statycznie- wyważenie statyczne polega na takim rozmieszczeniu masy koła, aby jego środek ciężkości znajdował się na osi obrotu.

Możliwość zastosowania mniejszych średnic kół niż w przypadku kół pasowych klinowych. Stosuje się w przypadkach bardzo dużych prędkości obrotowych i prędkości liniowych. W takm przypadku, kiedy przekładnia nie może przekroczyć określonej ciężkości, możemy zastosować koła z aluminium - są dużo lżejsze od żeliwnych i stalowych.

Przekładni pasowych zębatych STD to duża sprawność pracy.


Zastosowanie kół pasowych zębatych o profilu STD

Reasumując, dzięki temu iż koła pasowe zębate dostępne są w wielu różnych wersjach wykonania, w szerokim zakresie wielkości a zazębienie zapewnia pewne przenoszenie mocy bez poślizgu, koła zębate są używane w wielu aplikacjach przeniesienia napędu. Przekładnie pasowe zębate można stosować również jako redukujące czy multiplikatory czy w stosunku 1:1.

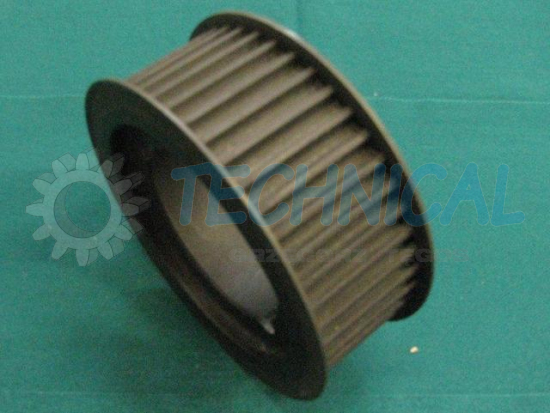

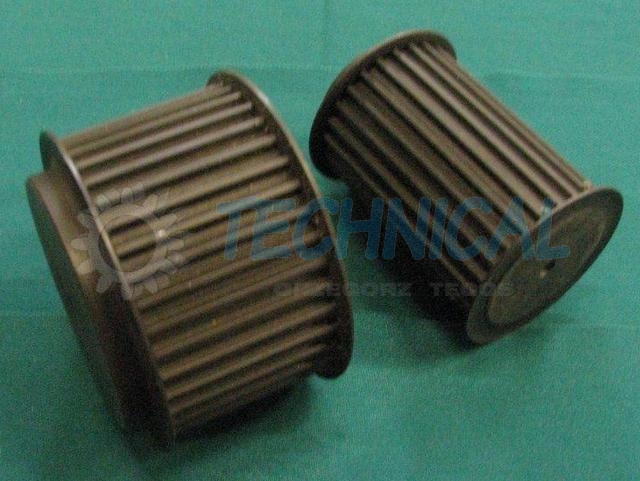

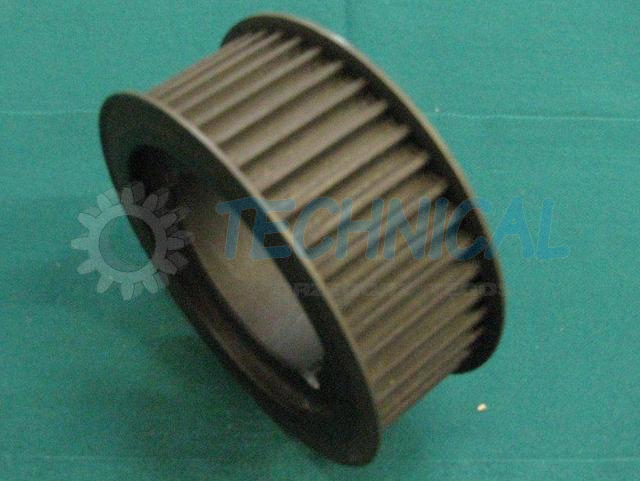

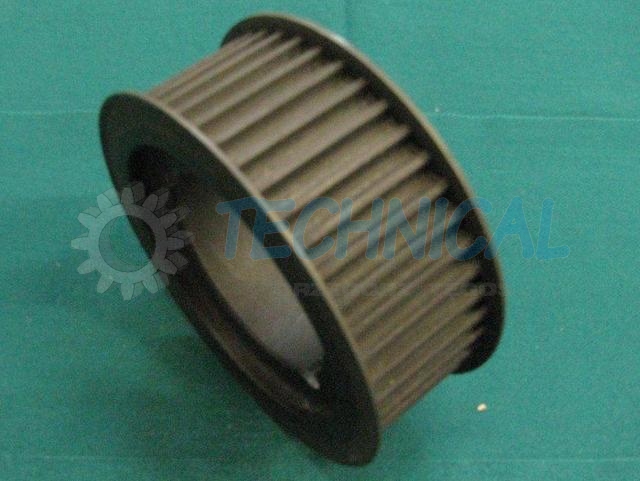

Koła pasowe zębate STD do rozwiertuKoła pasowe zębate STD do rozwiertu

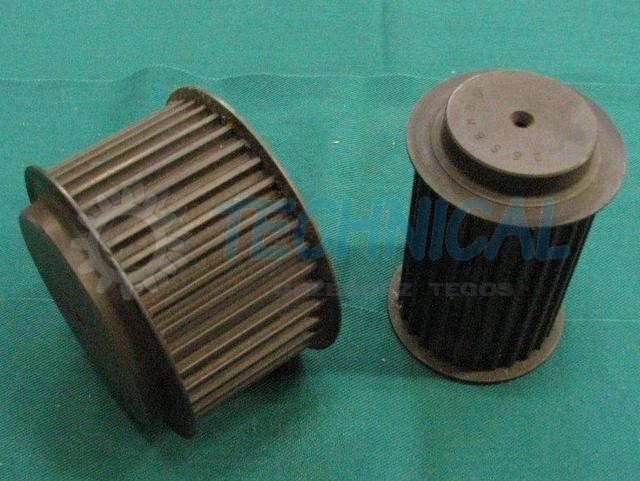

Koła pasowe zębate STD mogą być wyposażone w gniazdo pod Taper Lock i w obrzeża boczne
