Sprzęgła lamelowe Radex i Rigiflex są wykonane całkowicie ze stali inaczej zwane sprzęgłami płytkowymi. Sprzęgła z Atex.

Sprzęgła lamelowe płytkowe Radex do pracy w wysokich temperaturach a Rigiflex do napędu pomp wg API 610.

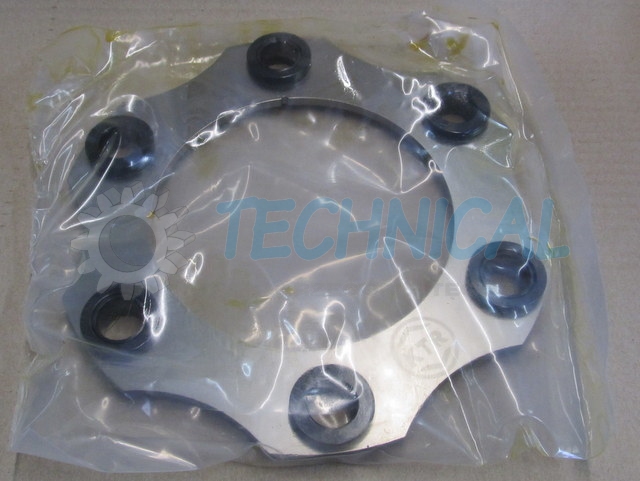

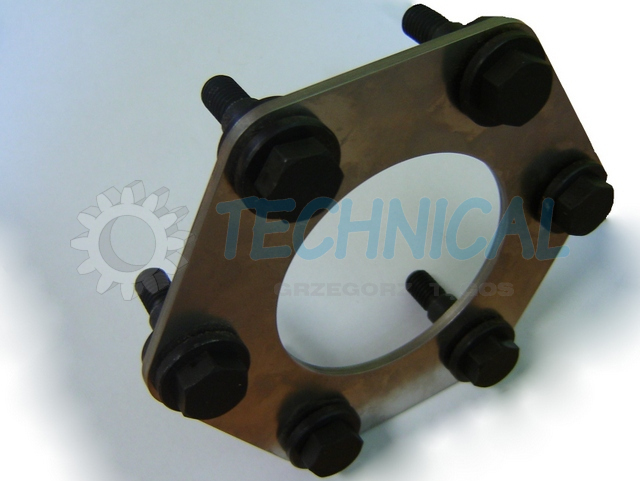

Lamela sprzęgła Radex

Sprzęgło lamelowe Radex marki KTR jest sprzęgłem bezluzowym i sprzęgłem całostalowym. Sprzęgła płytkowe Radex są sprzęgłami bezobsługowym. Lamele sprzęgła Radex (łącznik płytkowy) są w wysokim stopniu skrętne sztywne a wykonane z nierdzewnej sprężystej stali. Konstrukcja sprzęgła lamelowego umożliwia kompensację dużych odchyłek przy zachowaniu niewielkich sił przywracających. Dzięki wykonani całostalowemu sprzęgło lamelowe Radex może być stosowane w temperaturze do 280 °C.


Lamele sprzęgła Radex wykonane są pod wskazanie obliczeń optymalizacji FEM (metoda elementów skończonych). W metodzie obliczeniowej wzięto pod uwagę jako kluczowe: optymalny kształt laminy, kompensacja odchyłek, przeniesienie momentu obrotowego z uwzględnieniem sztywności skrętnej. Laminy są swego rodzaju najważniejszym elementem sprzęgła płytkowego Radex oraz ich mocowanie. Łączniki płytkowe są mocowane do piast za pomocą wytrzymałych i pasowanych śrub. Lamina jest przykręcana do piast na przemiennie lub ewentualnie do elementu pośredniego. Takie zamocowanie łączników płytkowych w sprzęgle Radex jest dające zapewnienie odpowiednie połączenie cierno zaciskowe. Dzięki takiej konstrukcji sprzęgła lamelowego Radex sprzęgła te doskonale przenoszą duże momentu obrotowe z jednoczesną kompensacją odchyłek a same laminy w takiej konstrukcji podczas przenoszenia momentu obrotowego generują niewielkie siły powracające.

Sprzęgła lamelowe Radex-N posiadają specjalną konstrukcję. W sprzęgle Radex-N laminy są wstępie naprężane i w ten sposób uzyskuje się ok 30% sztywności skrętnej co w znacznym stopniu eliminuje drgania osiowe elementu pośredniego.

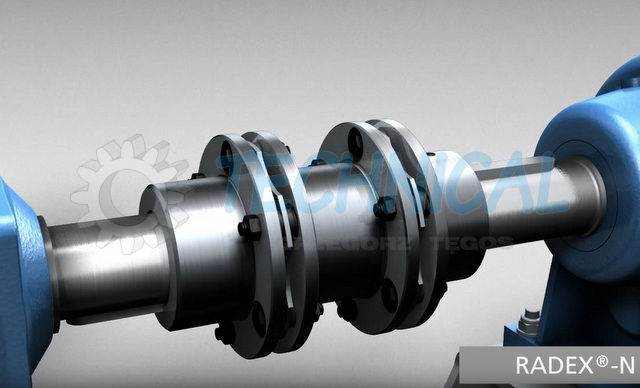

Sprzęgła lamelowe Radex-N posiadają ATEX, który daje możliwość użycia ich w strefach z zagrożeniem wybuchowym. Te sprzęgła lamelowe zostały poddane certyfikowaniu zgodnie z Dyrektywą 94/9/EC (ATEX 95) jako urządzenie kategorii 2G/2D. Daje to możliwość w strefach zagrożenia wybuchem 1, 2, 21, 22. W przypadku stosowania sprzęgła lamelowego Radex w strefach zagrożonych wybuchem muszą być stosowane piasty z pierścieniem zaciskowym i musi być uwzględniony współczynnik bezpieczeństwa minimum 2 plus uwzględnienie pozostałych parametrów (należy sprawdzić z certyfikatem i instrukcja montażu)



Sprzęgła lamelowe RIGIFLEX-N marki KTR jest sprzęgłem bezobsługowym i znajdują swoje zastosowanie w aplikacjach wymagających wysokiej niezawodności bez obsługi przy przenoszeniu momentu obrotowego. Sprzęgło lamelowe Rigiflex umożliwia jednocześnie kompensację odchyłek połączonych wałów. Sprzęgło lamelowe Rigiflex-N został zaprojektowany w szczególności do napędów pomp. Sprzęgło Rigiflex odpowiada regulacji API 610. Na specjalne zapytanie może być dostarczone w wykonaniu zgodnym na rynek amerykański tj. API 671 (API - American Petroleum Institute). Sprzęgłami lamelowymi Rigiflex możemy przenosić moment obrotowy od 60 do 280 000 Nm w różnych aplikacjach.



Sprzęgło lamelowe Rigiflex-N może mieć zastosowanie w strefach zagrożenia wybuchem. Sprzęgła Rigiflex marki KTR są certyfikowane zgodnie z Dyrektywą 94/9EC (ATEX 95), jako urządzenia kategorii 2G/2D. W związku z tym te sprzęgła lamelowe mogą znaleźć zastosowanie w strefach zagrożenia wybuchem: 1, 2, 21, 22. Przed zastosowaniem sprzęgła Rigiflex należy zapoznać się z instrukcjami i certyfikatami.

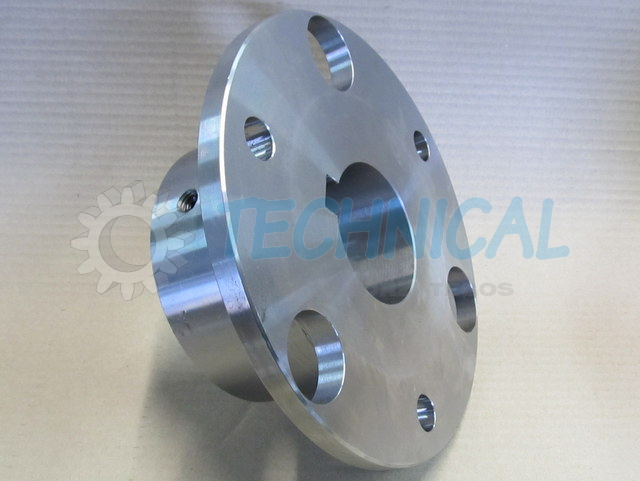

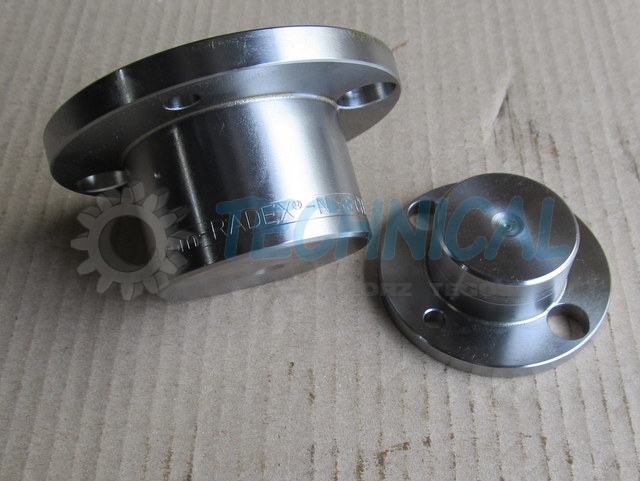

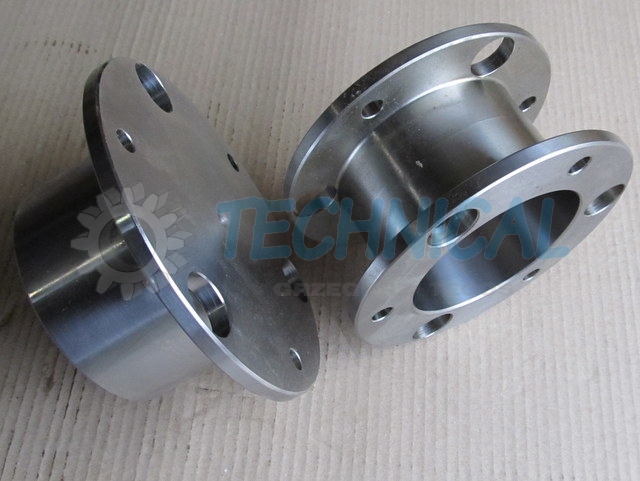

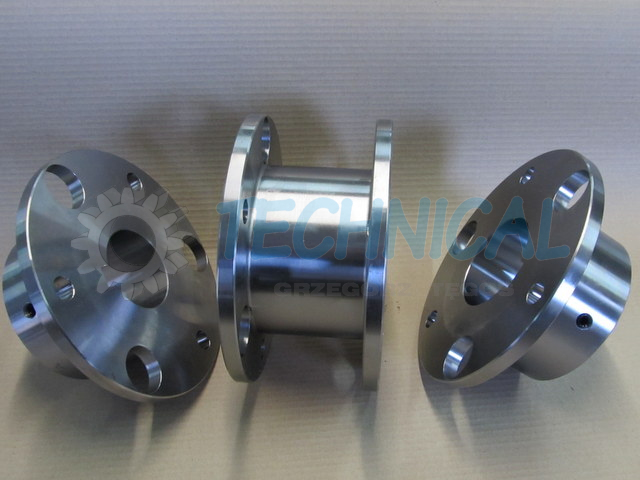

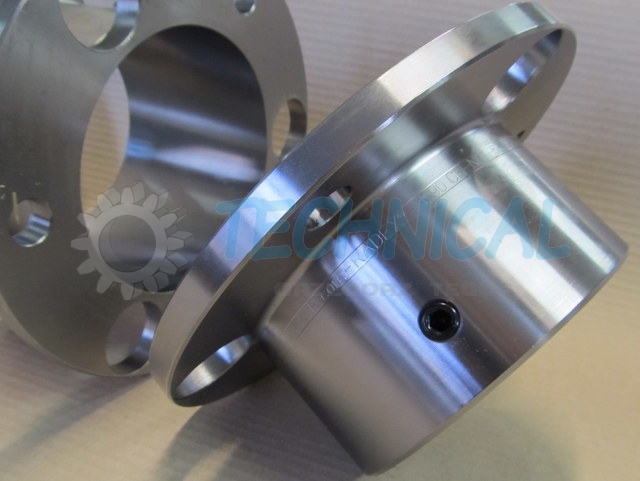

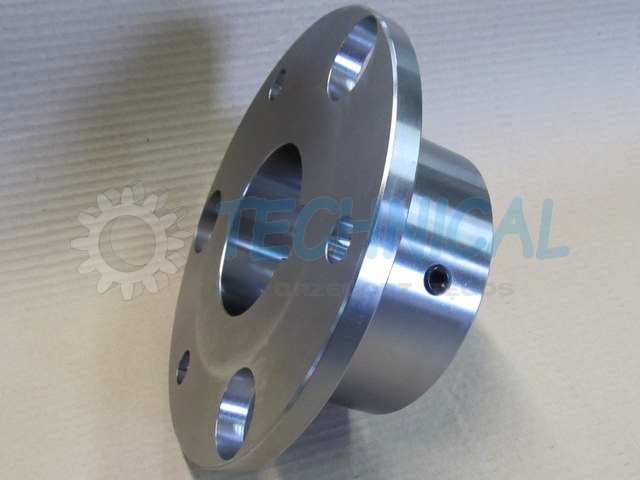

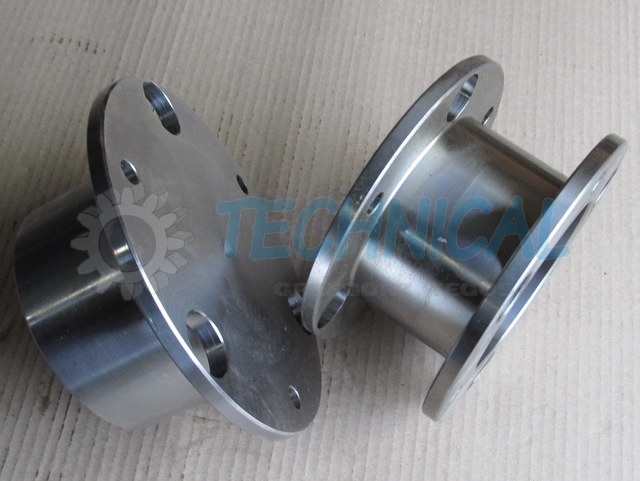

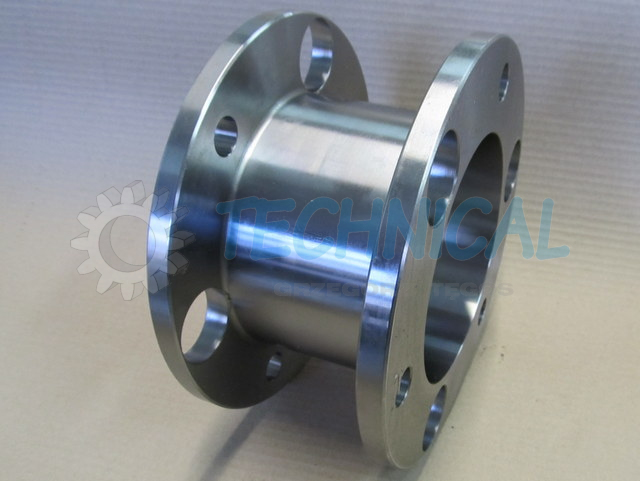

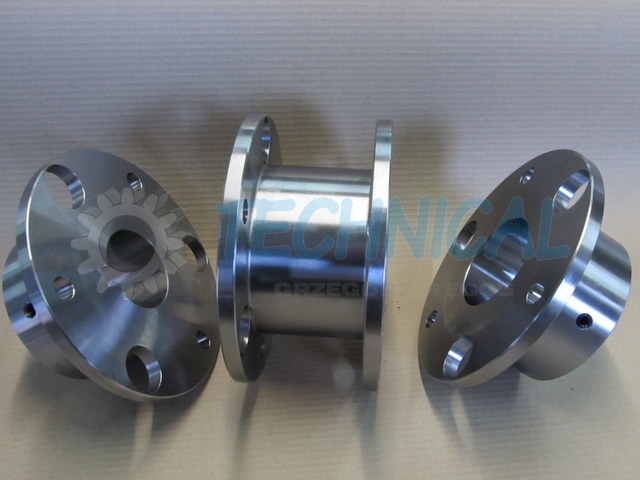

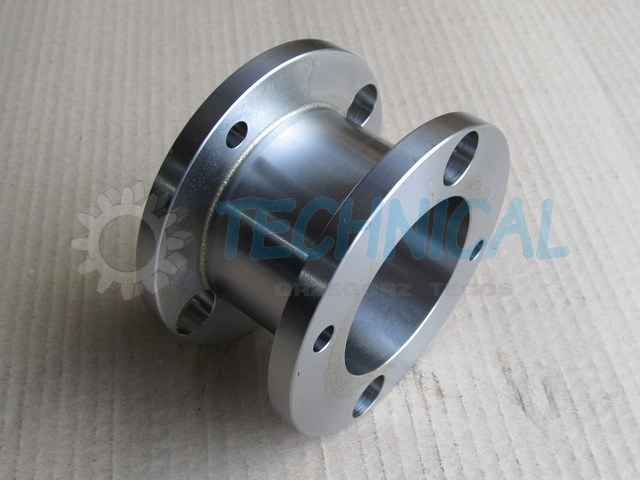

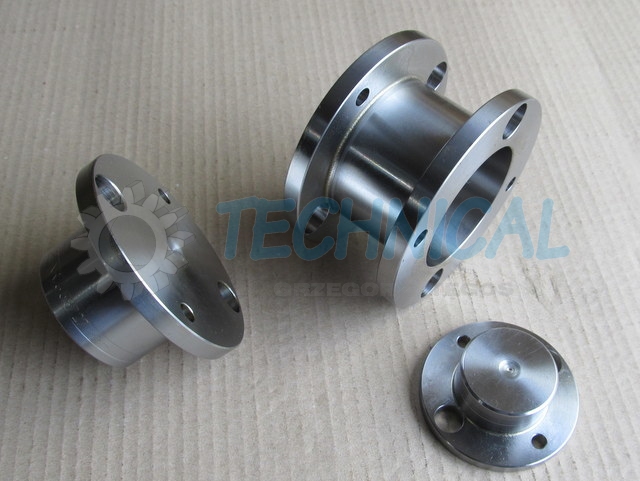

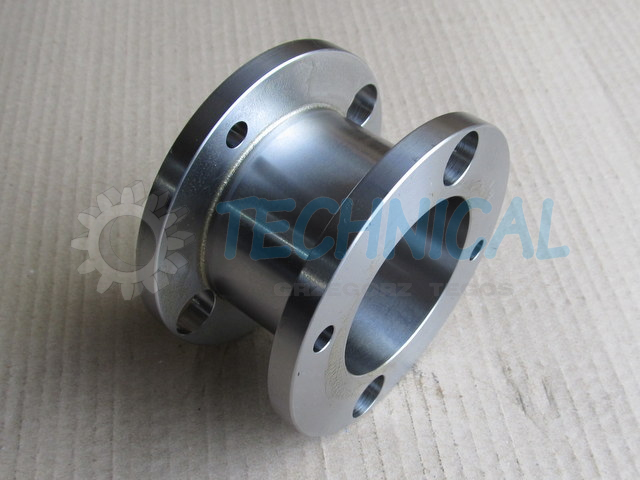

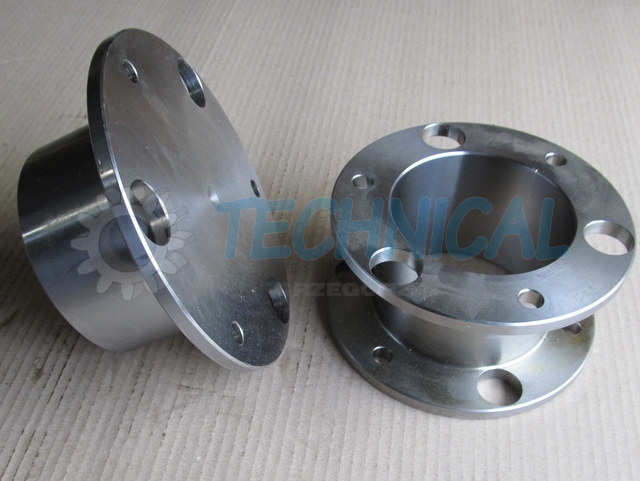

Piasty i tuleja sprzęgła Radex_KTRSprzęgło Radex_KTR_płytki sprzęgłaPiasty sprzęgła stalowego Radex_KTRSprzęgła lamelowe stalowe RadexTuleja sprzęgła RadexLamela_płytka sprzęgła Radex_KTRPiasta sprzęgła płytkowego Radex_KTRPiasta sprzęgła płytkowego Radex_KTRLamela sprzęgła RadexLamele sprzęgła płytkowego Radex_KTR

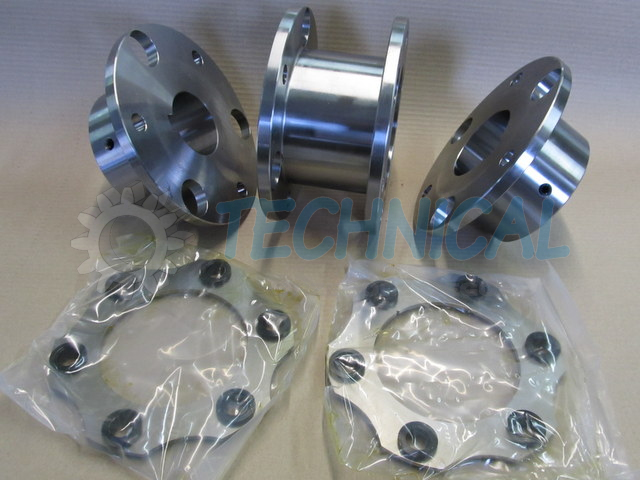

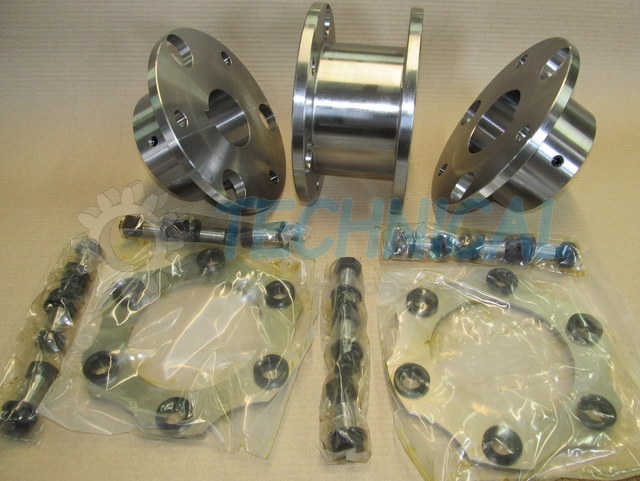

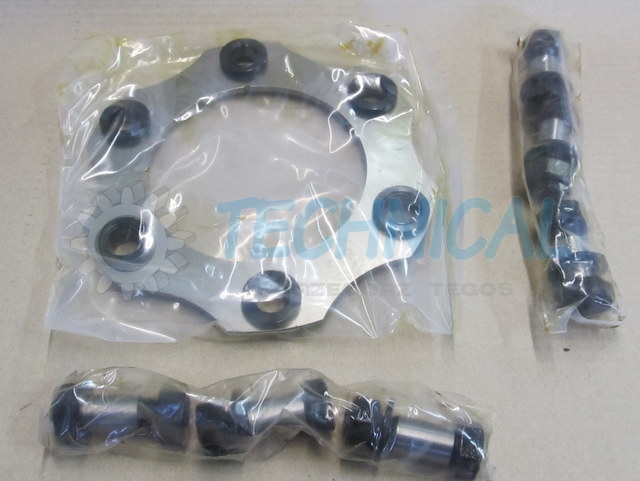

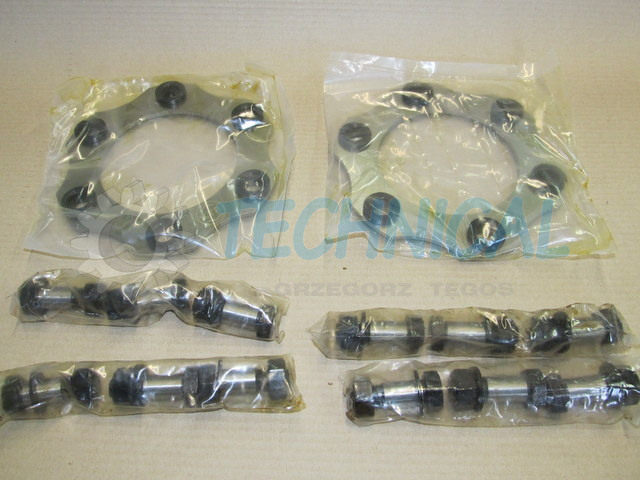

Sprzęgła płytkowe mogą być wyposażone w otwory montażowe. Sprzęgła lamelowe Radex i Rigiflex mogą być dostarczone z Atex. Przy zamówieniu sprzęgła lamelowe - płytkowe mogą być dostarczone z zapasowymi laminami - płytkami
