Pasy zębate PU z metra ELATECH: M ; V (otwarte i zgrzewane) z klinem prowadzącym ; SIT ; podziałki TK , ATK .

Oznaczenia pasków zębatych z klinem są zależne od podziałki i od klina prowadzącego: TK5-K6 ; TK10-K13 ; ATK5-K6 ; ATK10-K13 .

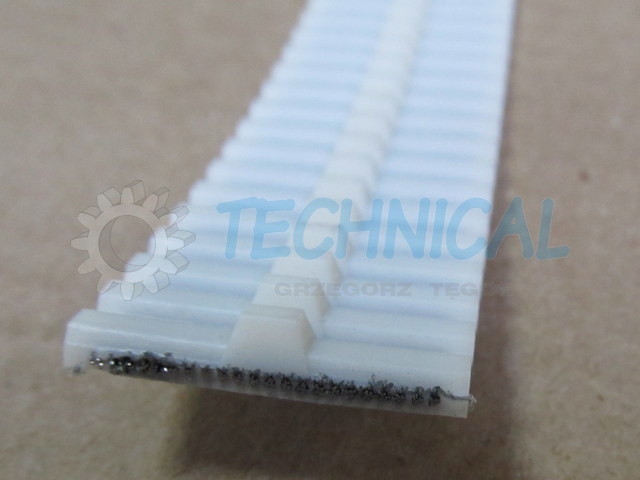

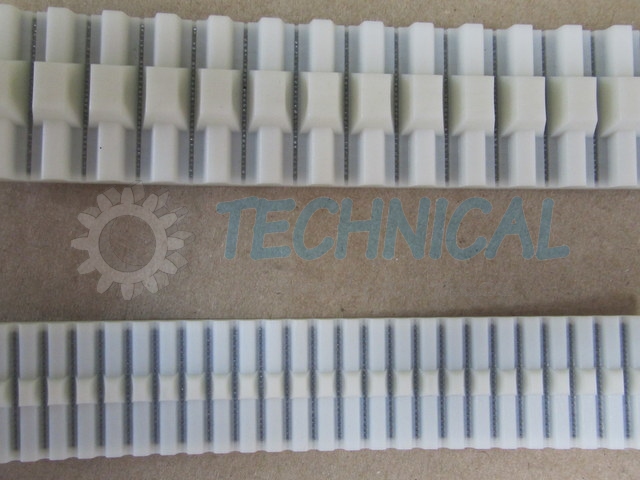

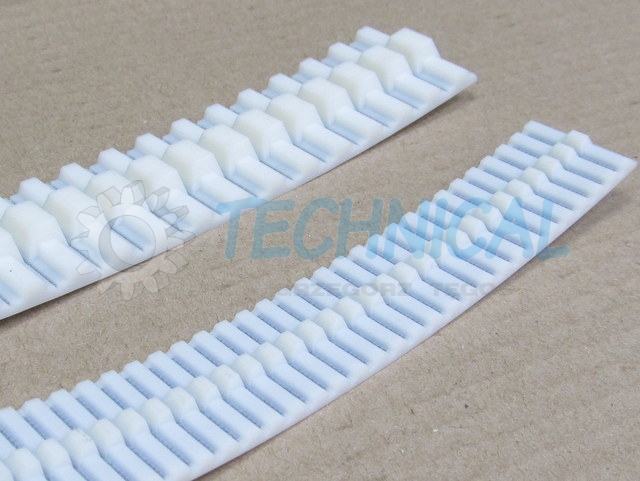

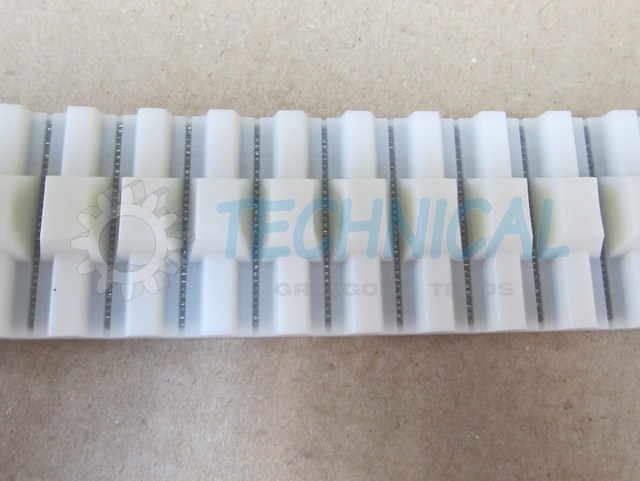

Klin prowadzący w paskach zębatych umieszczony jest centralnie w osi pasa na stronie z zębami

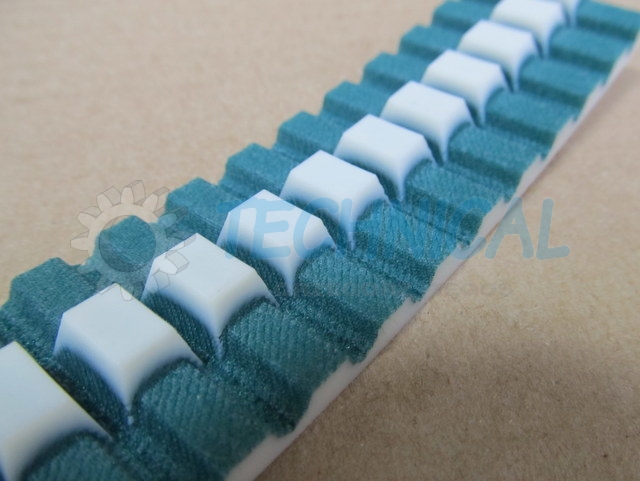

Profil pasa z klinem prowadzącym

Pasy zębate z klinem prowadzącym PU z metra z możliwością łączenia o profilu T ; AT marki ELAtech

Pasy zębate opracowane i produkowane przez firmę ELATECH są przygotowane do spełnienia różnych potrzeb inżynierskich projektów, dla zrealizowania napędu liniowego, przeniesienia napędu i zrealizowania transportu (pasy zębate z pokryciem) oraz dla precyzyjnego synchronizowania napędów. Pasy zębate ELATECH produkowane są ze specjalnego PU termoplastycznego o doskonałej odporności na ścieranie z użyciem linek stalowych czy innym kordem o doskonałej wytrzymałości na rozciąganie. Paski zębate mogą być wyposażone w tkaninę poliamidową od strony zębów (na zapytanie). Specjalna poliamidowa tkanina na zębach pasków zębatych zmniejsza współczynnik tarcia, poprawia zazębienie pasa zębatego z kołem zębatym pasowym i wydatnie zmniejsza hałas.



Pasy zębate ELATECH są certyfikowane zgodnie z dyrektywą RoHS 2011/65/ UE. Na specjalne zapytanie możliwe jest dostarczenie pasów zębatych z metra o właściwościach antyelektrostatycznych zgodnych z ISO 9563 oraz inne specjalne certyfikaty na zapytanie.



Pasek zębaty ELATECH w standardzie jest biały. Na życzenie możliwe jest dostarczenie pasów zębatych w innych kolorach.



Pasy zębate a inne kordy nośne niż standardowe linki stalowe
Dla zmaksmalizowania uniwersalności pasów zębatych i dla zaspokojenia różnych potrzeb aplikacyjnych jest możliwa na zapytanie inna konstrukcja pasów zębatych ELATECH z innymi linkami nośnymi takimi jak:

  • HPL wysokowydajne - wysokowytrzymałe linki stalowe: zwiększony przekrój kordu w porównaniu ze standardowymi pasami. Powoduje to mniejsze wydłużenie się pasa zebatego a tym samym zwiększa się dokładność pozycjonowania
  • HFE wysokoelastyczny kord: w tym samym przekroju umieszczonych jest więcej drutów skręconych w linkę. Powoduje to mniejsze naprężenia zginające co daje możliwość pracy pasa zębatego po mniejszych średnicach kół ok 30% niż standardowy pas.
  • INOX kord ze stali nierdzewnej, nadają się do aplikacji w agresywnych środowiska. Mają niższą wytrzymałość na rozciąganie niż standardowe kordy.
  • ArAMID kord: zwiększa elastyczność pasa i zmniejsza wagę pasa zębatego. Należy zauważyć przy stosowaniu pasów zębatych z kordem aramidowym, że kable stalowe oferują najlepsze parametry techniczne i stabilność wymiarową pasów.


Tolerancje tabelaryczne długości pasa obowiązują dla wzmocnienia stalowym kordem. W przypadku innych materiałów kordów pasa (aramidowych, z włókna szklanego) tolerancja długości może być zmienna.



Paski zębate standardowy kord a właściwości mechaniczne:
• Doskonała stabilność wymiarowa
• Wysoka odporność na ścieranie
• Niskie naprężenie wstępne i niskie obciążenie wałów
• Bezobsługowe
• Wysoka precyzja pozycjonowania liniowego i kątowego
• Wysoka wydajność


Paski zębate ELAtech i ich właściwości chemiczne a wysoka odporność na:
• Hydroliza
• Ozon
• UVA
• Starzenie się
• Oleje, smary i tłuszcze
• Benzyna
• Dobra odporność na kwasy
• Zakres temperatur roboczych dla standardowego materiału -10 ° C + 80 ° C (chwilowo do 110 ° C). W przypadku bardzo niskiej temperatury pracy, materiałem specjalnym jest mieszanka poliuretanowa termoplastyczna dostępne na zapytanie
• Produkcja pasów bez użycia silikonu



Pasy zębate Elatech V

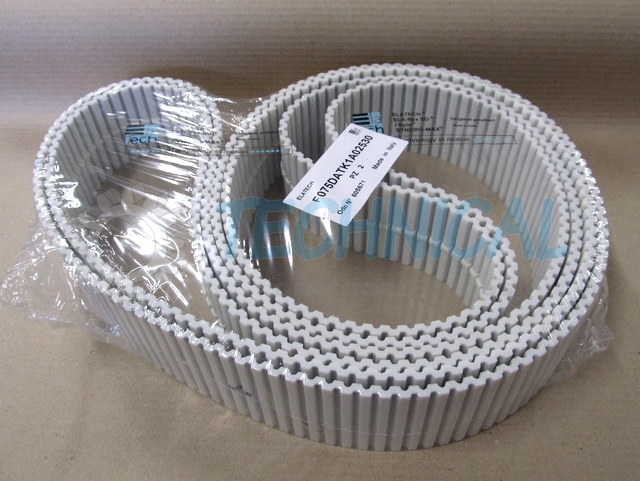

Są to pasy zębate produkowane z otwartych pasów ELATECH® poprzez ich łączenie. Dzięki specyficznemu procesowi produkcji pasów, każda długość pasa może
być wykonana z uwzględnieniem podziałki i profila zęba. Możliwośc kombinacji długośći i wyposażania pasów zębatych Elatech, ze specjalnymi materiałami pokryciowymi i łączeniem każdego profila pasa, że pasy ELATECH® V są idealne do zastosowania w zsynchronizowanych napędach i wysoce wyspecjalizowanych aplikacjach transportowych.

Pasy zębate Elatech M
Produkowane są w rolkach o standardowej długości 100 m. Na życzenie dostępne są dłuższe lub krótsze długości pasa zebatego. Znajdują zastosowanie główne w aplikacjach napędami liniowymi.



Pas zębaty z klinem prowadzącym TK5 K6 : • Samoprowadzący pasek zębaty ze stalowymi linkami cięgnowymi • Profil T5 z klinem prowadzącym - K6 x 4 mm • Wysokość klina prowadzącego 4,0 mm • Umożliwia stosowanie kół pasowych bez kołnierzy bocznych • Pas klinowy umieszczony centralnie, jest karbowany w celu maksymalizacji elastyczność pasa • Idealny do przenoszenia w aplikacji, w których występuje załadunek i rozładunek produktu w poprzek biegu pasa zębatego w stosunku do jego kierunku biegu


Pas zębaty z klinem prowadzącym TK10 K6 : • Samoprowadzący pasek zębaty ze stalowymi linkami cięgnowymi • Profil T10 z klinem prowadzącym - K6 x 4 mm • Wysokość klina prowadzącego 4 mm • Umożliwia stosowanie kół pasowych bez kołnierzy bocznych • Pas klinowy umieszczony centralnie, jest karbowany w celu maksymalizacji elastyczność pasa • Idealny do przenoszenia w aplikacji, w których występuje załadunek i rozładunek produktu w poprzek biegu pasa zębatego w stosunku do jego kierunku biegu


Pas zębaty z klinem prowadzącym TK10 K13 : • Samoprowadzący pasek zębaty ze stalowymi linkami cięgnowymi • Profil T10 z klinem prowadzącym - K13 x 6,5 mm • Wysokość klina prowadzącego 6,5 mm • Umożliwia stosowanie kół pasowych bez kołnierzy bocznych • Pas klinowy umieszczony centralnie, jest karbowany w celu maksymalizacji elastyczność pasa • Idealny do przenoszenia w aplikacji, w których występuje załadunek i rozładunek produktu w poprzek biegu pasa zębatego w stosunku do jego kierunku biegu



Pas zębaty z klinem prowadzącym ATK10 K6 : • Samoprowadzący pasek zębaty ze stalowymi linkami cięgnowymi • Profil AT10 z klinem prowadzącym - K6 x 4 mm • Wysokość klina prowadzącego 4 mm • Umożliwia stosowanie kół pasowych bez kołnierzy bocznych • Pas klinowy umieszczony centralnie, jest karbowany w celu maksymalizacji elastyczność pasa • Idealny do przenoszenia w aplikacji, w których występuje załadunek i rozładunek produktu w poprzek biegu pasa zębatego w stosunku do jego kierunku biegu


Pas zębaty z klinem prowadzącym ATK10 K13 : • Samoprowadzący pasek zębaty ze stalowymi linkami cięgnowymi • Profil AT10 z klinem prowadzącym - K13 x 6,5 mm • Wysokość klina prowadzącego 6,5 mm • Umożliwia stosowanie kół pasowych bez kołnierzy bocznych • Pas klinowy umieszczony centralnie, jest karbowany w celu maksymalizacji elastyczność pasa • Idealny do przenoszenia w aplikacji, w których występuje załadunek i rozładunek produktu w poprzek biegu pasa zębatego w stosunku do jego kierunku biegu



Dla przekładni pasowej zębatej z pasem z klinem prowadzącym potrzebne są specjalne koła pasowe z wybraniem pod klin. Natomiast talie koła pasowe zębate nie muszą być wyposażone w tarcze boczne dla prowadzenia pasa. Firma Technical dostarcza koła pasowe zębate w specjalnym wykonaniu w tym również pod klin prowadzący



Zastosowanie pasów zębatych z metra

Pasy napędowe zębate ELATECH znajdują zastosowanie wszędzie tam, gdzie wymagana jest wysoka wydajność i precyzyjne oraz solidne przenoszenie mocy.

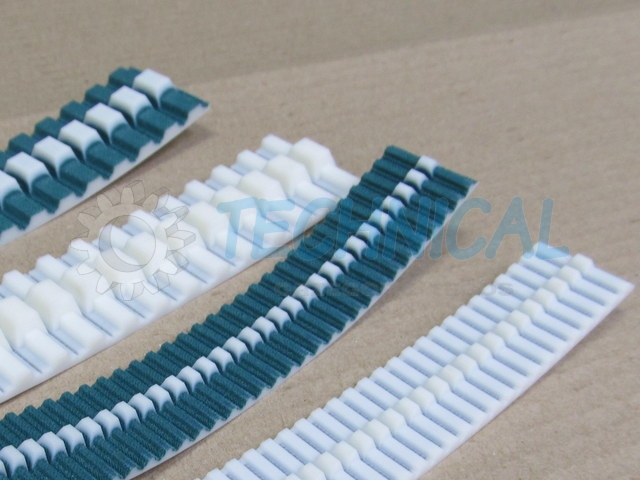

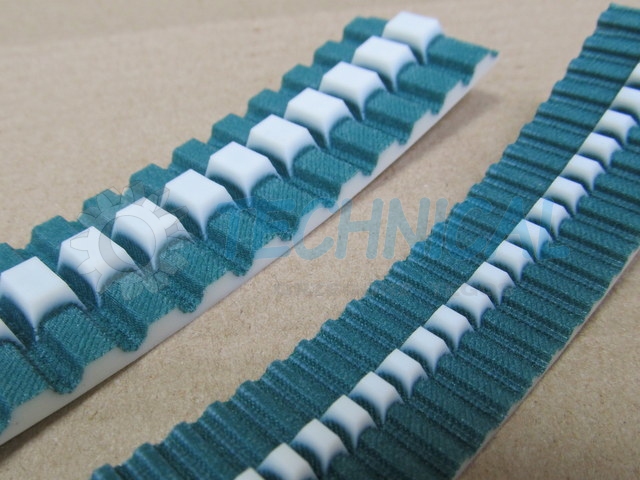

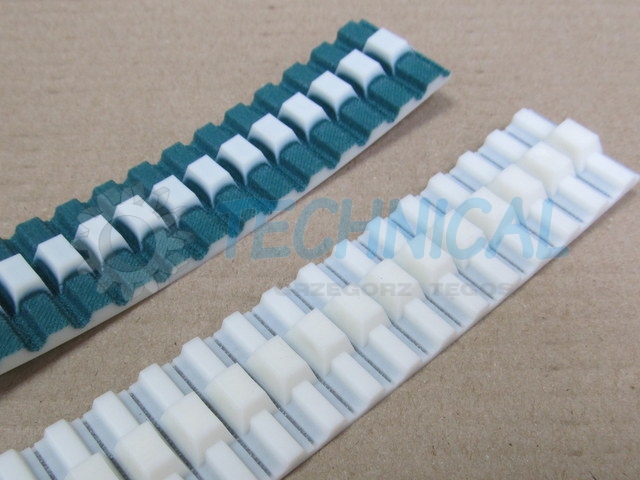

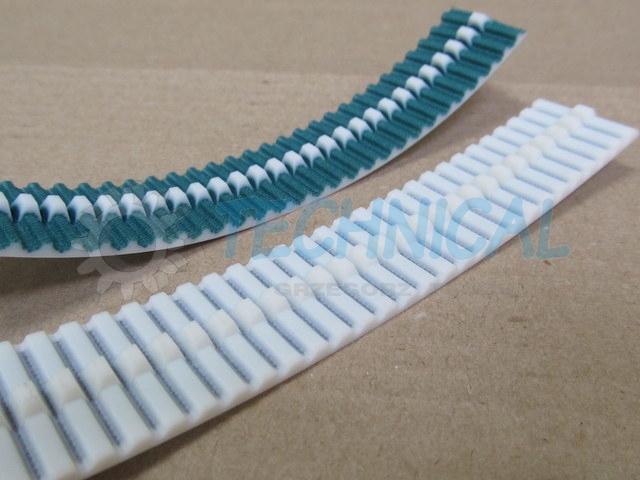

Pasy zębate z klinem prowadzącymPaski zębate z klinem prowadzącym

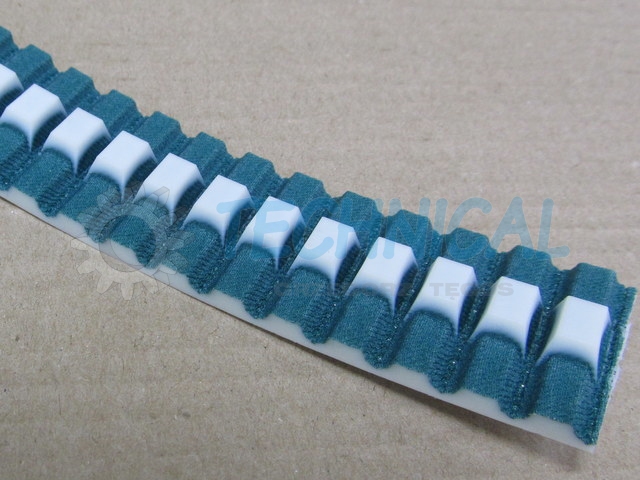

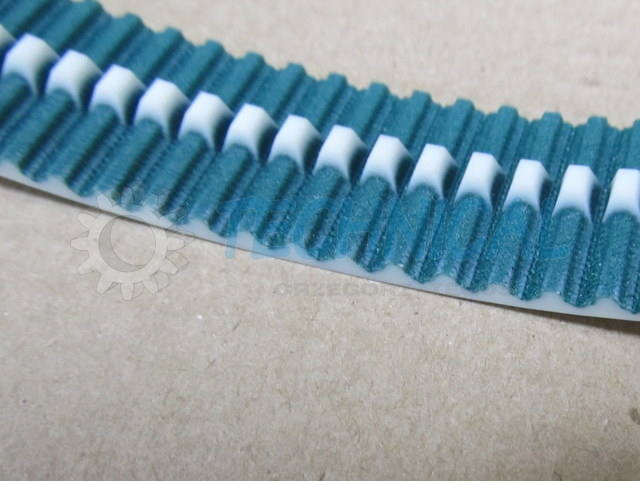

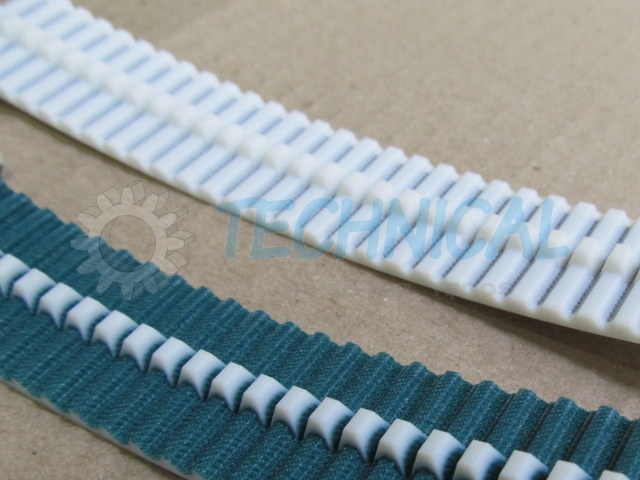

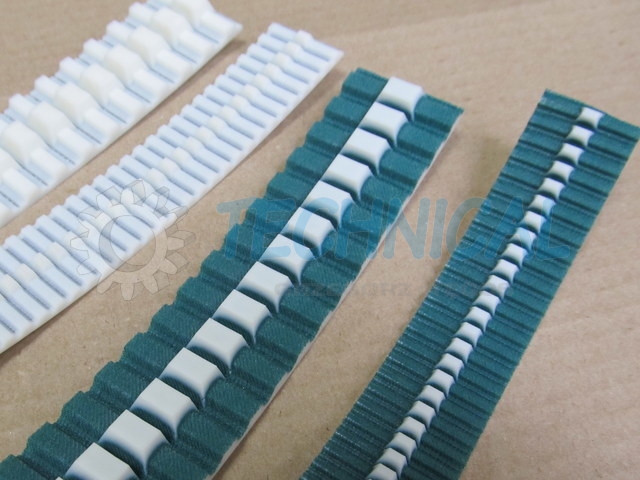

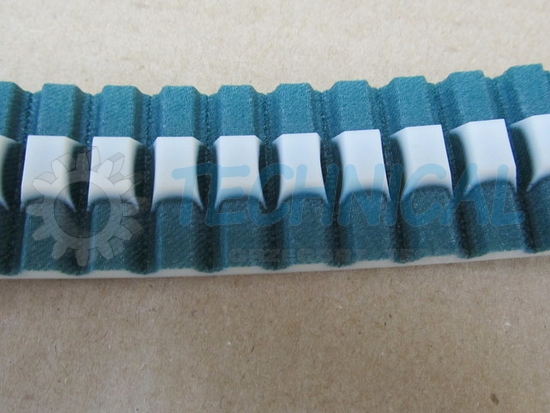

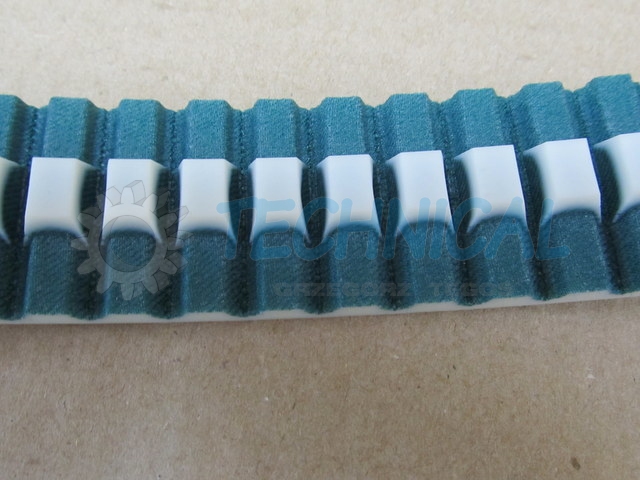

Paski zębate z klinem prowadzącym mogą być wyposażone w części roboczej i górnej w tkaninę poliestrową
