Pasy zębate PU z metra ELATECH: M ; V (otwarte i zgrzewane) TOTAL PROTECTION , SIT ; podziałki T , AT , HTD (chronione linki stalowe)

Paski zębate poliuretanowe z kordem stalowym z całkowitym zatopieniem linek wewnątrz pasa zębatego.

Oferowane pasy zębate z całkowitą ochroną linek wewnątrz pasa występują z podziałkami: T10 TP ; AT10 TP ; HTD 8M TP

Pasy zębate z metra Total Protection są to pasy z specjalnym wykonaniem co daje w efekcie niedopuszczanie substancji nieporządanych do wewnątrz pasa zębatego.

Takie wykonanie pasa zębatego powoduje jego wydłużenie żywotności w warunkach środowiskowych trudnych dla odsłoniętych częściowo linek stalowych - nośnych w psach zębatych w wykonaniu standardowym.

Wykonanie pasa zębatego z pełnym zabezpieczeniem powoduje zwrost jego sztywności a zatem wymagane są trochę większe średnice kół niż dla standardowych pasków zębatych





Podziałki pasów zębatych PU z osłoniętymi linkami:

  • T10 TP ;
  • AT10 TP ;
  • HTD 8M TP



TP - Total Protection (całkowicie linki pokryte poliuretanem, wymagają trochę większych kół pasowych jak pasy zębate standardowe)

-----------------

?????

Doskonała konstrukcja płaskich taśm ELATECH® czyni je najlepszymi
Rozwiązanie w szerokim zakresie zastosowań podnoszących. W porównaniu ze stalą
Przewody oferują sprawdzoną niezawodność, wysoce kompaktowe napędy, bezobsługowe
działanie i doskonałe właściwości dynamiczne.
Kompaktowy rozmiar i bezobsługowa obsługa umożliwiają:
• niska bezwładność, oszczędność miejsca i niższa produkcja
rozwiązania kosztowe
• mniejsze zużycie energii podczas pracy i zmniejszone
koszty bieżące
Aby zoptymalizować aplikację pod względem obciążenia i elastyczności,
Pasy płaskie ELATECH® produkowane są w szerokiej gamie różnych
grubości i średnice linek stalowych

Koła pasowe
W niektórych przypadkach możliwe jest użycie kół pasowych z
wypukły kształt beczki. W takim przypadku zalecamy skorzystanie z
Specyfikacje norm ISO R22 - DIN 111. Korzystanie z
wypukłe koła pasowe lufy, spowoduje nierównomierne rozłożenie siły w
pas. Dlatego muszą występować dopuszczalne siły w pasie
zrewidowane.
Przechowywanie pasa
Pasy muszą być przechowywane w suchym środowisku (maks. 60% wartości względnej)
wilgotność) o temperaturze od 5 do 35 ° C
Montaż paska
Ważne jest, aby końce pasa były zakończone
są mocno i pewnie zamocowane za pomocą właściwego pasa
koniec załączników. Dlatego zaleca się stosowanie bardzo sztywnych i
dokładny montaż z idealnie równoległymi i sztywnymi wałami. Paski
i koła pasowe muszą być wolne od oleju i smaru oraz pyłu lub
pozostały materiał, który może wpływać na integralność taśmy podczas pracy

Średnica koła pasowego zależy od rodzaju pasa i od projektu
obciążenie wymagane przez aplikację. Nasz katalog zaleca minimum
średnice do użytku przy maksymalnym dopuszczalnym obciążeniu.
Do dokładnego obliczenia średnicy koła pasowego w różnych warunkach
warunki obciążenia prosimy o kontakt z naszym działem technicznym.
Zalecana geometria koła pasowego jest cylindryczna z bokiem
kołnierze.
Właściwy projekt końców pasów jest zalecany w celu zapewnienia aplikacji
bezpieczeństwo. Niektóre możliwe rozwiązania konstrukcyjne do mocowania końca pasa
są pokazane tutaj jako przykłady.
Pasy płaskie ELATECH® produkowane są z korpusem poliuretanowym
zapewniające bardzo wysoką odporność na zużycie. Stalowe cięgna przeciwne
Konstrukcja (Z i S) są ułożone w pary, aby zmaksymalizować dynamikę
Właściwości. Zapewniają doskonałą wydajność operacyjną
z niskim poziomem hałasu i wibracji oraz długą żywotnością



W aplikacjach z większą liczbą pasków działających równolegle sugeruje się
stosować pasy z tej samej partii produkcyjnej z minimalnym pasem
tolerancja grubości. Napęd pasowy należy uruchamiać tylko wtedy, gdy
cała maszyna lub zespół ma niezbędną ochronę
systemy, które spełniają wytyczne bezpieczeństwa maszyny. Paski są
bezobsługowe, jednak dokładna kontrola wzrokowa
pasy i końcówki muszą być brane co najmniej raz w roku.
Pasy TP (całkowita ochrona)
Płaskie pasy TP są dostępne na żądanie.
Zapytaj nasz dział techniczny o specyfikacje produktu.
Życie paska
Ze względu na szeroki zakres zastosowań i biorąc pod uwagę fakt, że
Pasy są jednym z elementów złożonego wyposażenia, obciążenia w
sam pasek jest bardzo rzadko przewidywalny. Ten fakt sprawia
nie można potwierdzić dokładnej żywotności. Aby zoptymalizować
żywotność pasa, ważne jest przestrzeganie katalogu technicznego
Specyfikacje dotyczące geometrii koła pasowego i przechowywania taśmy oraz
instalacja. Kiedy wszystkie katalogi specyfikacji są przestrzegane,
żywotność paska 3 miliony cykli odwrotnego zginania
10 lat można się spodziewać. Ta wartość została zmierzona podczas testów
w warunkach laboratoryjnych

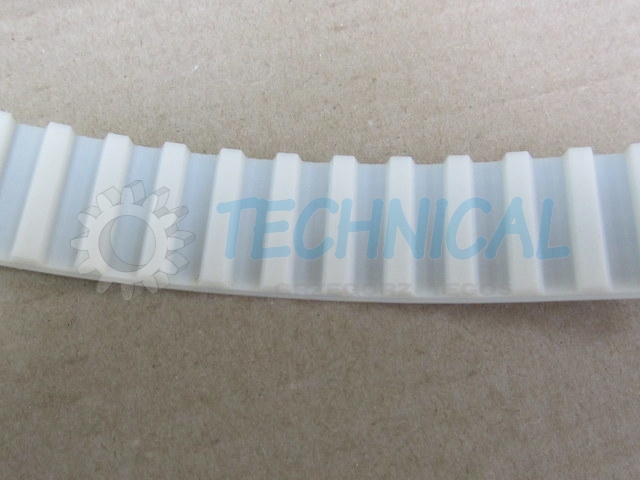

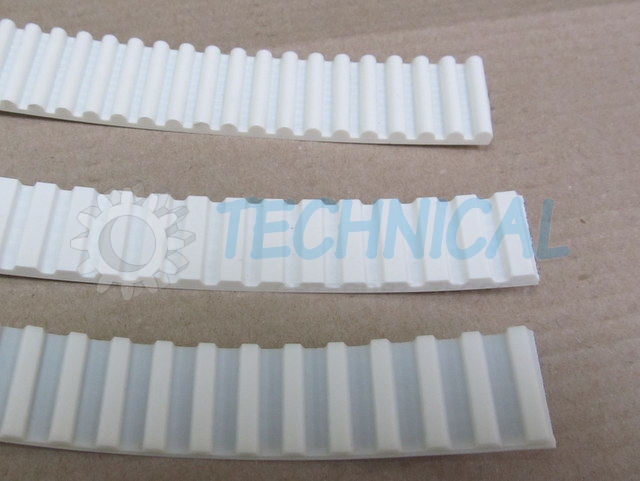

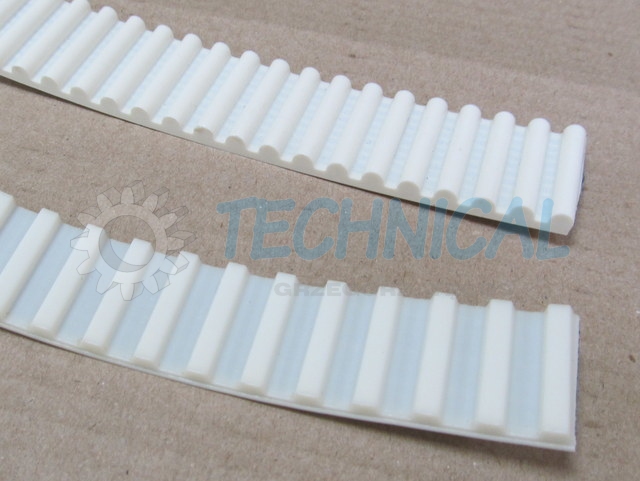

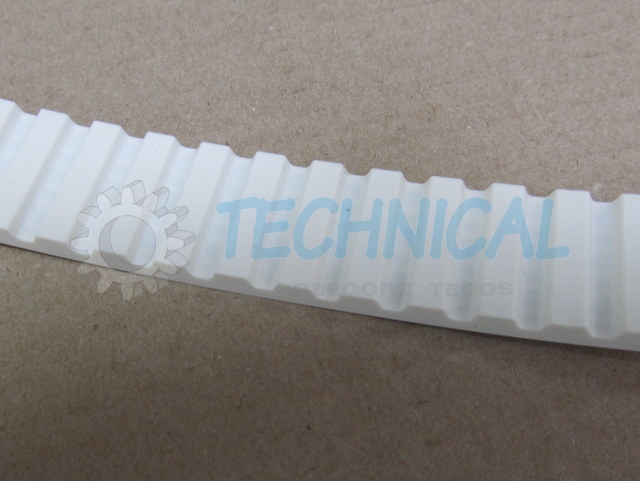

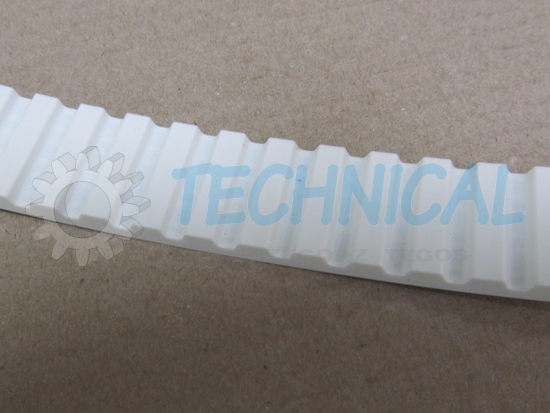

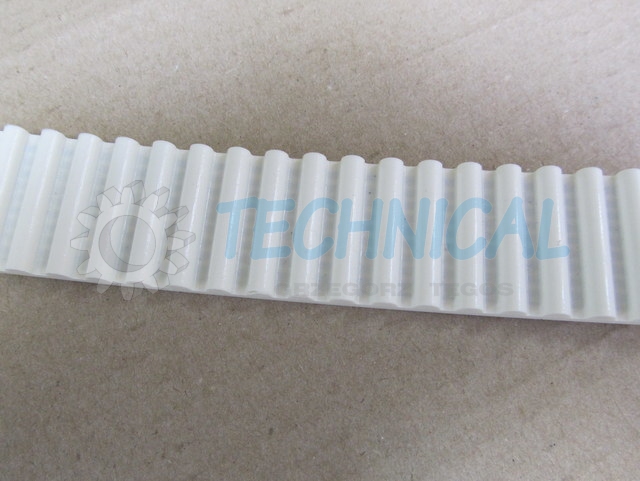

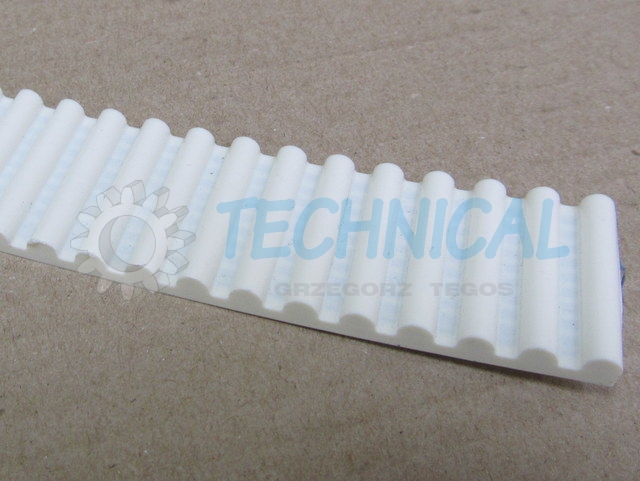

Pas zębaty HTD z osłoniętymi linkamiPas zębaty HTD  8M z osłoniętymi linkamiPas zębaty T10 z osłoniętymi linkamiPas zębaty AT10 z osłoniętymi linkamiPasy zębate Total ProtectionPaski zębate z osłoniętymi linkamiPasy zębate T10 ; HTD8 z osłoniętymi linkami stalowymi
Paski zębate Total Protection - całkowita ochrona linek stalowych mogą być wyposażone dodatkowo w tkaniny poiestrowe
