Pasy zębate PU z metra ELATECH: M ; V (otwarte i zgrzewane) EAGLE 5M ; EAGLE 8M ; EAGLE 10M, EAGLE 14M , SIT ,

Doskonała transmisja mocy za pomocą pasków zębatych poliuretanowych Eagle.

Paski Eagle 10M posiadają podziałkę jak pasy T10 czy AT10 co pozwala je zastąpić paskiem Eagle 10M + koła pasowe co spowoduje wydłużenie żywotności przekładni. Rozstaw osi pozostaje taki sam

Pasy zębate PU z metra z możliwością łączenia o profilu T ; AT ; TT marki ELAtech

Pasy zębate opracowane i produkowane przez firmę ELATECH są przygotowane do spełnienia różnych potrzeb inżynierskich projektów, dla zrealizowania napędu liniowego, przeniesienia napędu i zrealizowania transportu (pasy zębate z pokryciem) oraz dla precyzyjnego synchronizowania napędów. Pasy zębate ELATECH produkowane są ze specjalnego PU termoplastycznego o doskonałej odporności na ścieranie z użyciem linek stalowych czy innym kordem o doskonałej wytrzymałości na rozciąganie. Paski zębate mogą być wyposażone w tkaninę poliamidową od strony zębów (na zapytanie). Specjalna poliamidowa tkanina na zębach pasków zębatych zmniejsza współczynnik tarcia, poprawia zazębienie pasa zębatego z kołem zębatym pasowym i wydatnie zmniejsza hałas.



Pasy zębate ELAtech są certyfikowane zgodnie z dyrektywą RoHS 2011/65/ UE. Na specjalne zapytanie możliwe jest dostarczenie pasów zębatych z metra o właściwościach antyelektrostatycznych zgodnych z ISO 9563 oraz inne specjalne certyfikaty na zapytanie.



Pasek zębaty ELAtech w standardzie jest biały. Na życzenie możliwe jest dostarczenie pasów zębatych w innych kolorach.



Pasy zębate ELAtech a inne kordy nośne niż standardowe linki stalowe
Dla zmaksmalizowania uniwersalności pasów zębatych i dla zaspokojenia różnych potrzeb aplikacyjnych jest możliwa na zapytanie inna konstrukcja pasów zębatych ELATECH z innymi linkami nośnymi takimi jak:

  • HPL wysokowydajne - wysokowytrzymałe linki stalowe: zwiększony przekrój kordu w porównaniu ze standardowymi pasami. Powoduje to mniejsze wydłużenie się pasa zebatego a tym samym zwiększa się dokładność pozycjonowania
  • HFE wysokoelastyczny kord: w tym samym przekroju umieszczonych jest więcej drutów skręconych w linkę. Powoduje to mniejsze naprężenia zginające co daje możliwość pracy pasa zębatego po mniejszych średnicach kół ok 30% niż standardowy pas.
  • INOX kord ze stali nierdzewnej, nadają się do aplikacji w agresywnych środowiska. Mają niższą wytrzymałość na rozciąganie niż standardowe kordy.
  • ArAMID kord: zwiększa elastyczność pasa i zmniejsza wagę pasa zębatego. Należy zauważyć przy stosowaniu pasów zębatych z kordem aramidowym, że kable stalowe oferują najlepsze parametry techniczne i stabilność wymiarową pasów.


Tolerancje tabelaryczne długości pasa obowiązują dla wzmocnienia stalowym kordem. W przypadku innych materiałów kordów pasa (aramidowych, z włókna szklanego) tolerancja długości może być zmienna.



Paski zębate standardowy kord a właściwości mechaniczne:
• Doskonała stabilność wymiarowa
• Wysoka odporność na ścieranie
• Niskie naprężenie wstępne i niskie obciążenie wałów
• Bezobsługowe
• Wysoka precyzja pozycjonowania liniowego i kątowego
• Wysoka wydajność


Paski zębate ELAtech i ich właściwości chemiczne a wysoka odporność na:
• Hydroliza
• Ozon
• UVA
• Starzenie się
• Oleje, smary i tłuszcze
• Benzyna
• Dobra odporność na kwasy
• Zakres temperatur roboczych dla standardowego materiału -10 ° C + 80 ° C (chwilowo do 110 ° C). W przypadku bardzo niskiej temperatury pracy, materiałem specjalnym jest mieszanka poliuretanowa termoplastyczna dostępne na zapytanie
• Produkcja pasów bez użycia silikonu

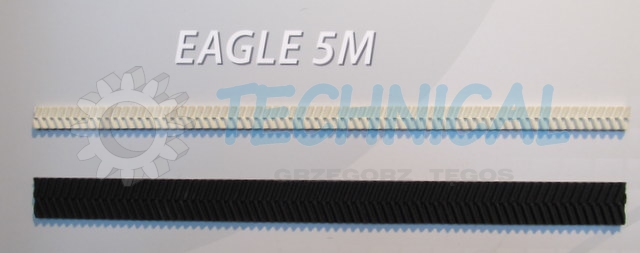

Pas zębaty EAGLE 5M : • Poliuretanowy pasek zębaty z uzębieniem ułożonym naprzemian w układzie V, stalowe linki nośne o wysokiej wytrzymałości na rozciąganie i wysoki moment obrotowy • Samoprowadzenie pasa bez potrzeby stosowania kołnierzy bocznych kół pasowych • Podziałka metryczna 5 mm • Wyjątkowo wysoce zredukowane generowanie hałasu • Zapewnia doskonałą niezawodność w pozycjonowaniu liniowym i do transmisji średnich mocy • Specjalny profil zębów pasa umożliwia bardzo kompaktowy napęd

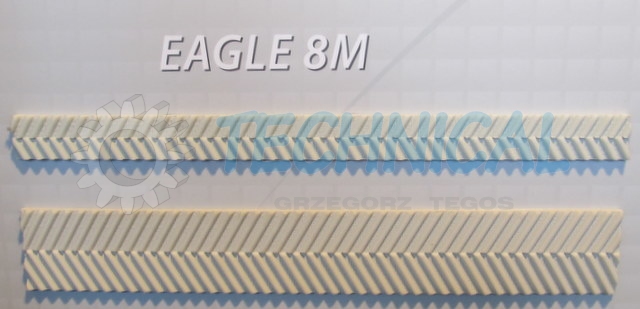

Pas zębaty EAGLE 8M : • Poliuretanowy pasek zębaty z uzębieniem ułożonym naprzemiennie w układzie V, stalowe linki nośne o wysokiej wytrzymałości na rozciąganie i wysoki moment obrotowy • Samoprowadzenie pasa bez potrzeby stosowania kołnierzy bocznych kół pasowych • Podziałka metryczna 8 mm • Wyjątkowo wysoce zredukowane generowanie hałasu • Zapewnia doskonałą niezawodność w pozycjonowaniu liniowym i do stosowania w aplikacjach średniej mocy • Specjalny profil zębów pasa umożliwia bardzo kompaktowy napęd

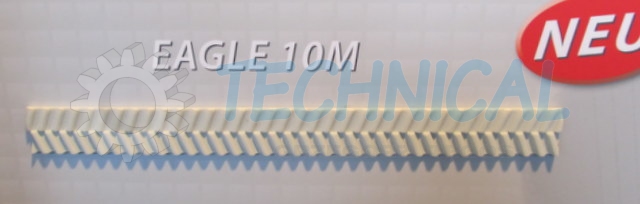

Pas zębaty EAGLE 10M : • Poliuretanowy pasek zębaty z uzębieniem ułożonym naprzemiennie w układzie V, stalowe linki o wysokiej wytrzymałości na rozciąganie i wysoki moment obrotowy • Samoprowadzenie się pasa bez potrzeby stosowania kołnierzy bocznych kół pasowych • Podziałka metryczna 10 mm • Wyjątkowo wysoce zredukowane generowanie hałasu • Zapewnia doskonałą niezawodność w pozycjonowaniu liniowym i do stosowania w aplikacjach do średniej mocy • Specjalny profil zębów pasa umożliwia bardzo kompaktowy napęd .

Pasy zębate EAGLE 10M są doskonałym rozwiązaniem dla przeniesienia większej mocy takimi samymi rozmiarami przekładni pasowej zębatej w zamian pasów zębatych T10 czy pasów zębatych AT10. Wystarczy zamienić koła pasowe na koła pasowe zębate EAGLE a długość pasa pozostaje bez zmian z tym, że używamy paska zębatego Eagle 10M i mamy możliwość przeniesienia większych mocy tym samym gabarytem przekładni pasowej zębatej

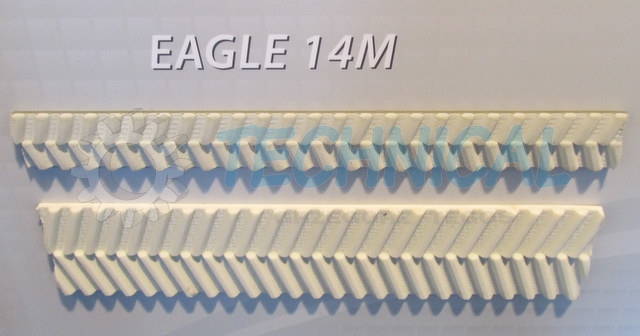

Pas zębaty EAGLE 14M : • Poliuretanowy pasek zębaty z uzębieniem ułożonym naprzemiennie w układzie V, stalowe linki o wysokiej wytrzymałości na rozciąganie i wysoki moment obrotowy • Samoprowadzenie sie pasa bez potrzeby stosowania kołnierzy bocznych kół pasowych • Podziałka metryczna 14 mm • Wyjątkowo wysoce zmniejszone generowanie hałasu • Zapewnia doskonałą niezawodność w pozycjonowaniu liniowym, do stosowania w przenoszeniu dużych mocy i w aplikacjach dźwigowych - do podnoszenia • Specjalny profil zębów pasa umożliwia bardzo kompaktowy napęd

Pas zębaty EAGLE 14M - XHPL : • Poliuretanowy pasek zębaty z uzębieniem ułożonym naprzemiennie w układzie V, stalowymi linkami o dużej wytrzymałości na rozciąganie i wysokim momentem obrotowym. • Samoprowadzenie sie pasa bez potrzeby stosowania kołnierzy bocznych w kołach pasowych • Podziałka metryczna 14 mm • Niezwykle zmniejszone generowanie hałasu • E14M - XHPL to idealny pas do ciężkich synchronicznych aplikacji dźwigowych - do podnoszenia . • Specjalny profil zębów pasa umożliwia bardzo kompaktowy napęd • Standardowo biały kolor i szara tkanina na zębach (PAZ)

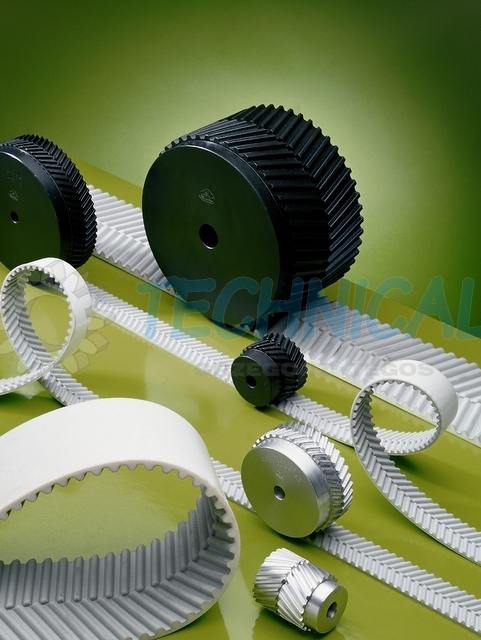

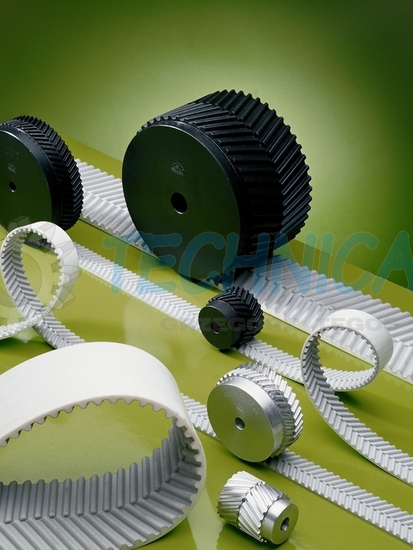

Pasy zębate Eagle ELAtech to nowoczesna konstrukcja. Przekładnia z paskami Eagle może być mniejsza niż klasyczna z uwagi na możliwości przenoszenia większych obciążeń mniejszymi gabarytami. Przekładnie pasowe z pasami Eagle są cichsze. Paski zębate o profilu Eagle nie potrzebują na kołach obrzeży bocznych. Są samoprowadzące na kołach pasowych.

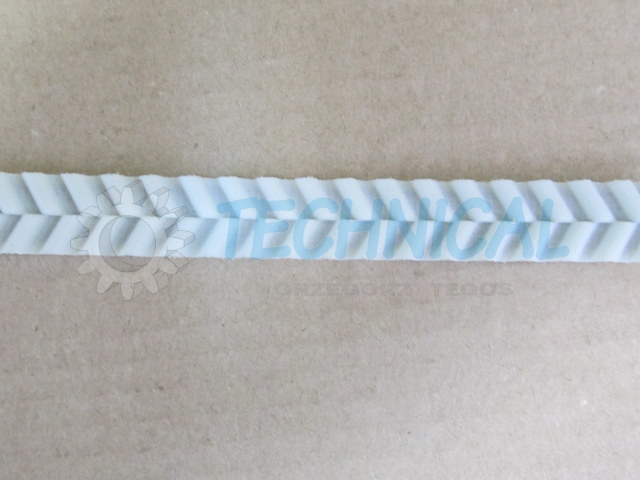

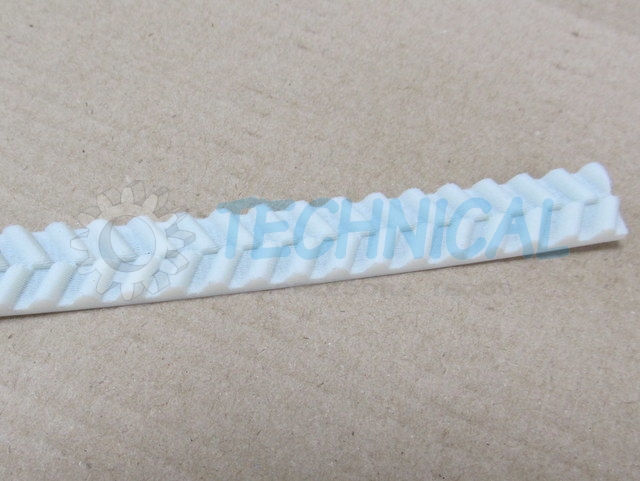

Pas zębaty Eagle z metra wzmocnione linkami stalowymi Profil pasa EAGLEPasek zębaty Eagle z metra na magazynie Pay zębate Eagle 5M, marka SIT Elatech Pasy zębate Eagle 8M, marka włoska SIT ElatechPasy zębate Eagle 10M, marka włoska Elatech Pasy zębate Eagle 14M, marka włoska Elatech SIT
Tagi:
pas zębaty, pasy zębate, pasek zębaty, paski zębate, pasy zębate z metra, pasy zębate poliuretanowe, Elatech, SIT, EAGLE, pasy EAGLE, pasy z linkami stalowymi ;Pasy zębate EAGLE 5M ; Pasy zębate EAGLE 8M ; Pasy zębate EAGLE 10M ; Pasy zębate EAGLE 514

Dane o produkcie

Katalog

Wyposażenie

Paski zębate poliuretanowe z metra o profilu EAGLE mogą być wyposażone w tkaniny poliestrowe na zębach i wierzchu pasa
