Pasy zębate PU z metra ELATECH: M ; V (otwarte i zgrzewane) , ELA-tech, SIT ; podziałka HTD

Paski poliuretanowe zębate z metra o podziałkach HTD3M ; HTD5M ; HTD8M ; HTD14M ; DTD14M XHPL.

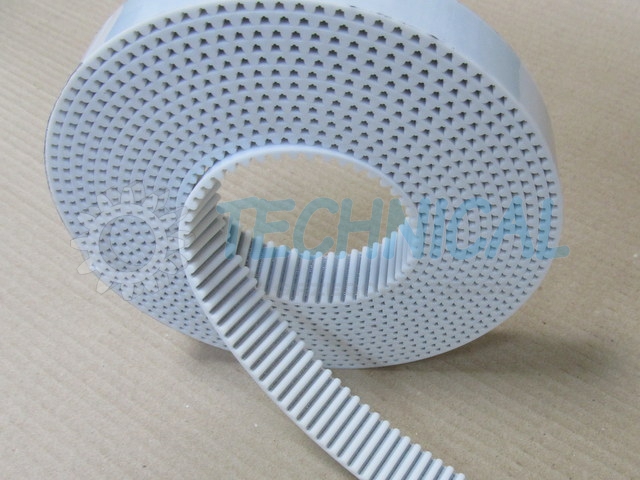

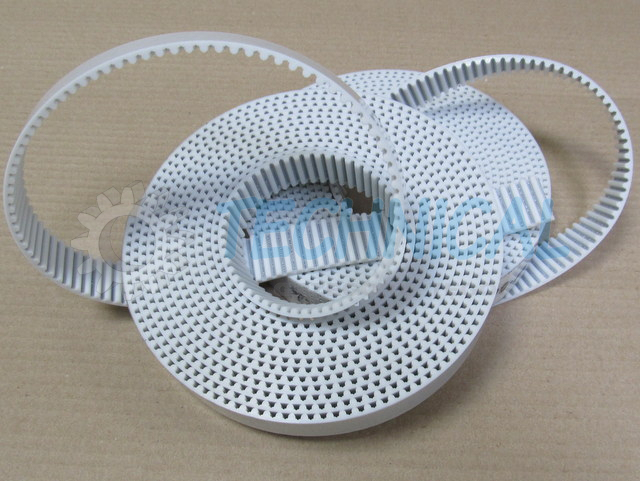

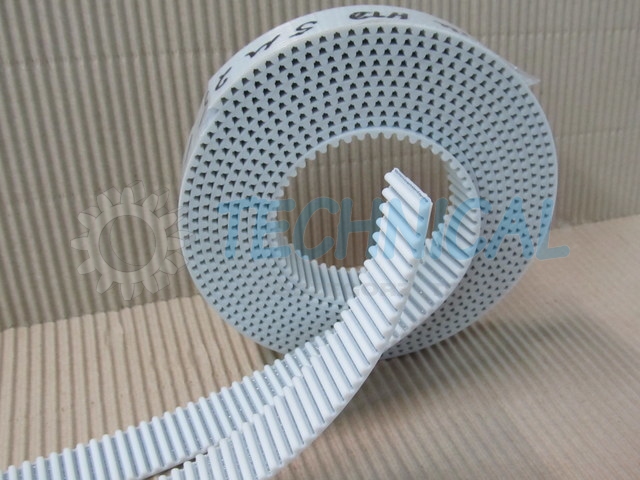

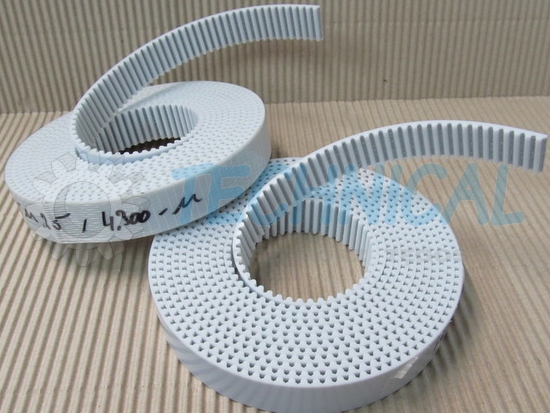

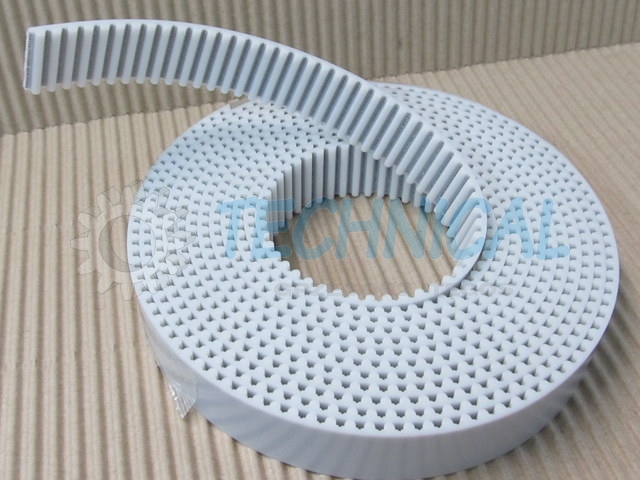

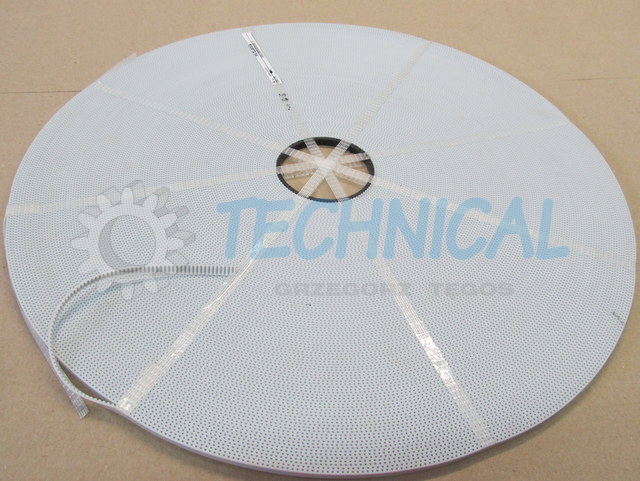

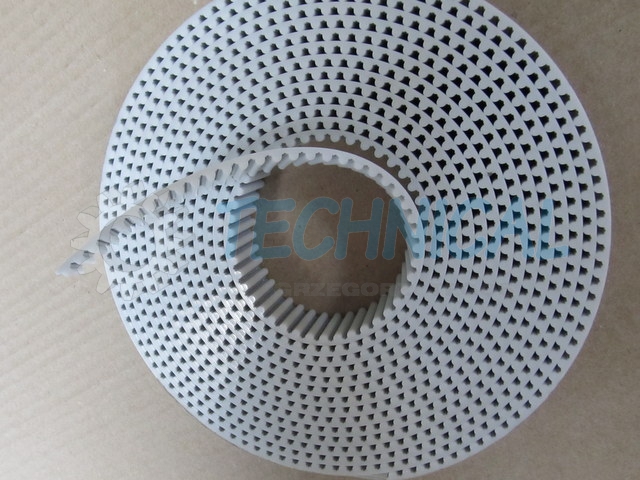

Pasy zębate z metra mogą być dostarczone w żądanej długości i szerokośći

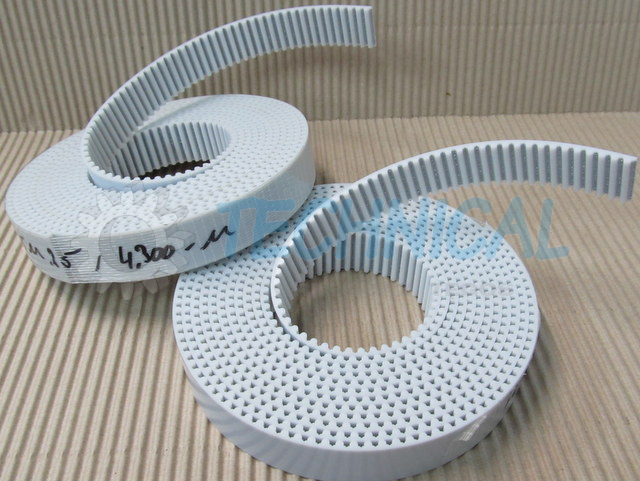

pasy zębate z metra HTD

Pasy zębate PU z metra z możliwością łączenia o profilu HTD marki ELATECH

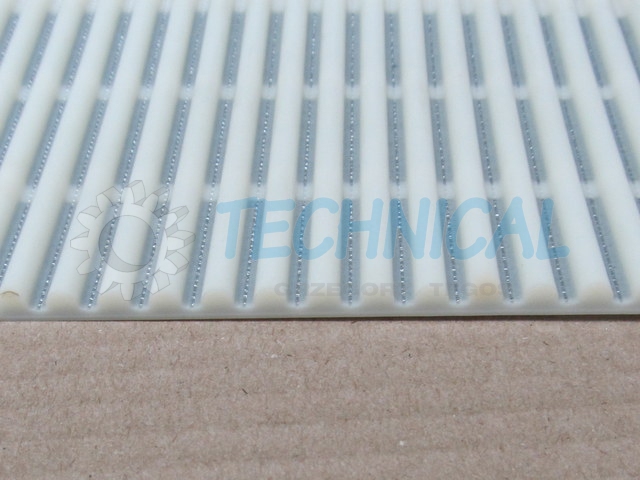

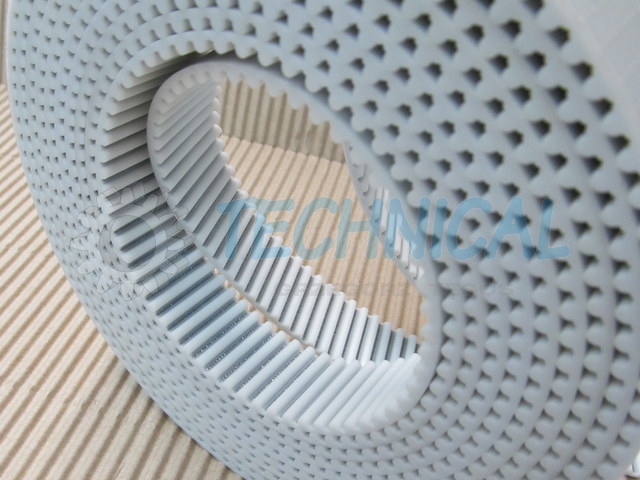

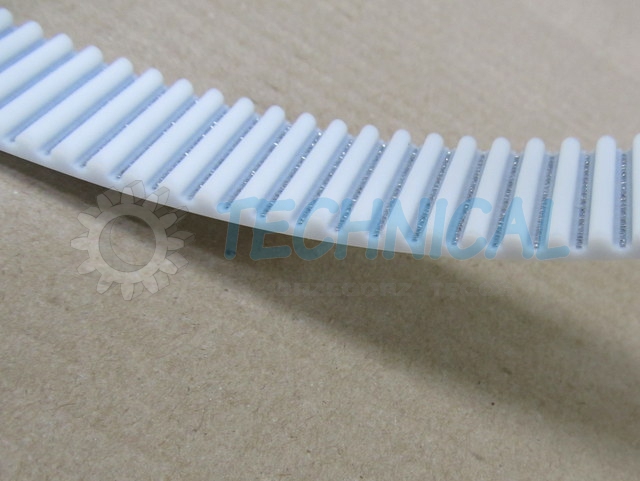

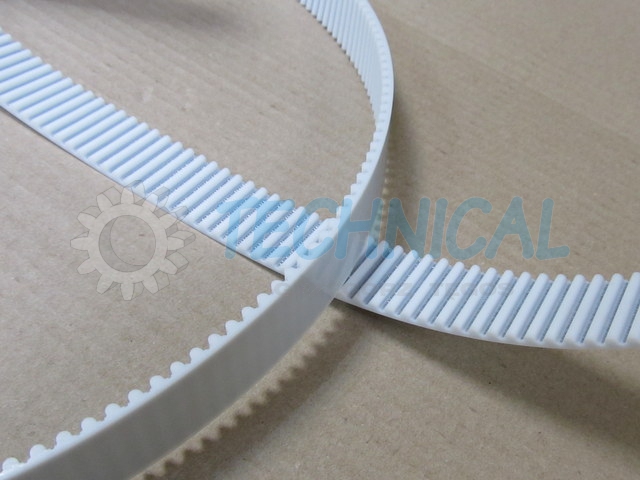

Pasy zębate opracowane i produkowane przez firmę ELATECH są przygotowane do spełnienia różnych potrzeb inżynierskich projektów, dla zrealizowania napędu liniowego, przeniesienia napędu i zrealizowania transportu (pasy zębate z pokryciem) oraz dla precyzyjnego synchronizowania napędów. Pasy zębate ELATECH produkowane są ze specjalnego PU termoplastycznego o doskonałej odporności na ścieranie z użyciem linek stalowych czy innym kordem o doskonałej wytrzymałości na rozciąganie. Paski zębate mogą być wyposażone w tkaninę poliamidową od strony zębów (na zapytanie). Specjalna poliamidowa tkanina na zębach pasków zębatych zmniejsza współczynnik tarcia, poprawia zazębienie pasa zębatego z kołem zębatym pasowym i wydatnie zmniejsza hałas.



Pasy zębate ELATECH są certyfikowane zgodnie z dyrektywą RoHS 2011/65/ UE. Na specjalne zapytanie możliwe jest dostarczenie pasów zębatych z metra o właściwościach antyelektrostatycznych zgodnych z ISO 9563 oraz inne specjalne certyfikaty na zapytanie.



Pasek zębaty ELATECH w standardzie jest biały. Na życzenie możliwe jest dostarczenie pasów zębatych w innych kolorach.



Pasy zębate a inne kordy nośne niż standardowe linki stalowe
Dla zmaksmalizowania uniwersalności pasów zębatych i dla zaspokojenia różnych potrzeb aplikacyjnych jest możliwa na zapytanie inna konstrukcja pasów zębatych ELATECH z innymi linkami nośnymi takimi jak:

  • HPL wysokowydajne - wysokowytrzymałe linki stalowe: zwiększony przekrój kordu w porównaniu ze standardowymi pasami. Powoduje to mniejsze wydłużenie się pasa zebatego a tym samym zwiększa się dokładność pozycjonowania
  • HFE wysokoelastyczny kord: w tym samym przekroju umieszczonych jest więcej drutów skręconych w linkę. Powoduje to mniejsze naprężenia zginające co daje możliwość pracy pasa zębatego po mniejszych średnicach kół ok 30% niż standardowy pas.
  • INOX kord ze stali nierdzewnej, nadają się do aplikacji w agresywnych środowiska. Mają niższą wytrzymałość na rozciąganie niż standardowe kordy.
  • ArAMID kord: zwiększa elastyczność pasa i zmniejsza wagę pasa zębatego. Należy zauważyć przy stosowaniu pasów zębatych z kordem aramidowym, że kable stalowe oferują najlepsze parametry techniczne i stabilność wymiarową pasów.


Tolerancje tabelaryczne długości pasa obowiązują dla wzmocnienia stalowym kordem. W przypadku innych materiałów kordów pasa (aramidowych, z włókna szklanego) tolerancja długości może być zmienna.



Paski zębate standardowy kord a właściwości mechaniczne:
• Doskonała stabilność wymiarowa
• Wysoka odporność na ścieranie
• Niskie naprężenie wstępne i niskie obciążenie wałów
• Bezobsługowe
• Wysoka precyzja pozycjonowania liniowego i kątowego
• Wysoka wydajność


Paski zębate ELAtech i ich właściwości chemiczne a wysoka odporność na:
• Hydroliza
• Ozon
• UVA
• Starzenie się
• Oleje, smary i tłuszcze
• Benzyna
• Dobra odporność na kwasy
• Zakres temperatur roboczych dla standardowego materiału -10 ° C + 80 ° C (chwilowo do 110 ° C). W przypadku bardzo niskiej temperatury pracy, materiałem specjalnym jest mieszanka poliuretanowa termoplastyczna dostępne na zapytanie
• Produkcja pasów bez użycia silikonu



Pas zębaty HTD 3M : • Poliuretanowy pasek zębaty z okrągłym profilem zębów i wysokowytrzymałymi linkami nośnymi. • Profil zęba zgodnie z ISO 13050 • Podziałka metryczna 3 mm • Okrągły profil zębów umożliwia równomierny rozkład obciążenia, który gwarantuje wysoką wydajność, wysoki moment obrotowy zapewniający transmisję i precyzyjne zazębienie zębów • Szeroko stosowany w pozycjonowaniu liniowym, lekkiej transmisji mocy

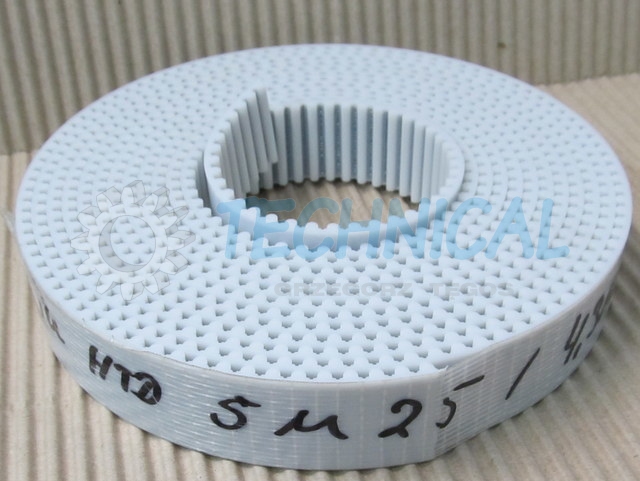

Pas zębaty HTD 5M • Poliuretanowy pasek zębaty z okrągłym profilem zębów i wysokowytrzymałymi linkami nośnymi. • Profil zęba zgodnie z ISO 13050 • Podziałka metryczna 5 mm • Okrągły profil zębów umożliwia równomierny rozkład obciążenia, który gwarantuje wysoką wydajność, wysoki moment obrotowy zapewniający transmisję i precyzyjne zazębienie zębów • Szeroko stosowany w pozycjonowaniu liniowym, lekkiej transmisji mocy • Dostępny pas dwustronnie zębaty

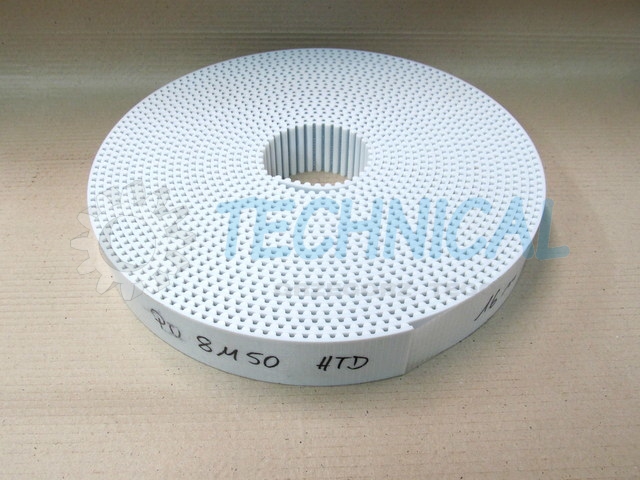

Pas zębaty HTD 8M • Poliuretanowy pasek zębaty z okrągłym profilem zębów i wysokowytrzymałymi linkami nośnymi. • Profil zęba zgodny z ISO 13050 • Podziałka metryczna 8 mm • Okrągły profil zębów umożliwia równomierny rozkład obciążenia, który gwarantuje wysoką wydajność, wysoki moment obrotowy zapewniający doskonałą transmisję i precyzyjne zazębienie zębów • Szeroko stosowany w pozycjonowaniu liniowym, średnich zastosowaniach przenoszenia mocy • Dostępny pas dwustronnie zębaty

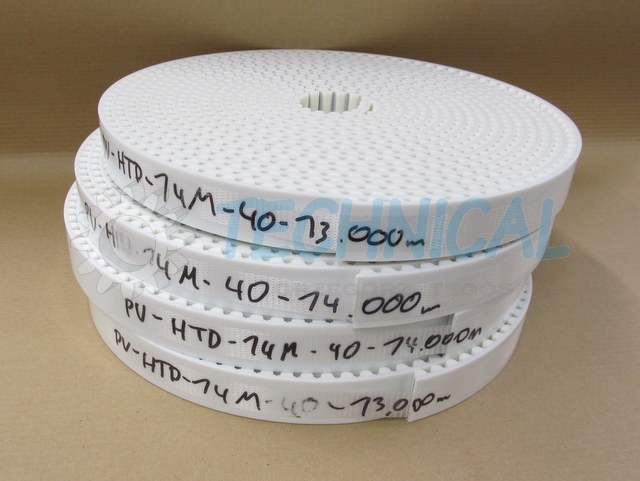

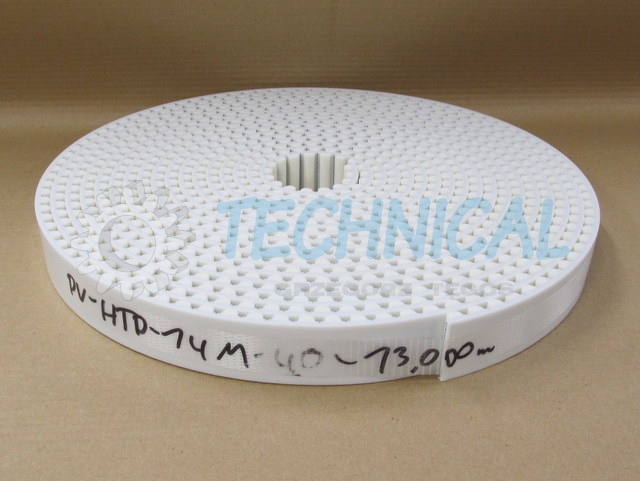

Pas zębaty HTD 14M • Poliuretanowy pasek zębaty z okrągłym profilem zębów i wysokowytrzymałymi linkami nośnymi. • Profil zęba zgodnie z ISO 13050 • Podziałka metryczna 14 mm • Okrągły profil zęba umożliwia równomierny rozkład obciążenia, który gwarantuje wysoką wydajność, wysoki moment obrotowy zapewniający transmisję i precyzyjne zazębienie zębów • Szeroko stosowany w pozycjonowaniu liniowym, zastosowania w ciężkiej transmisji mocy • Dostępny pas dwustronnie zębaty

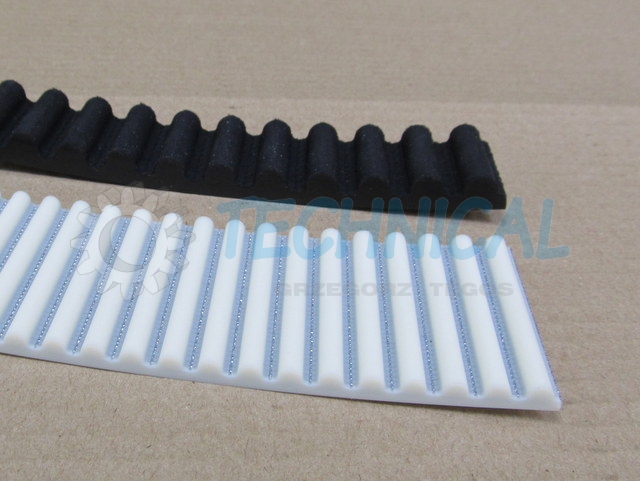

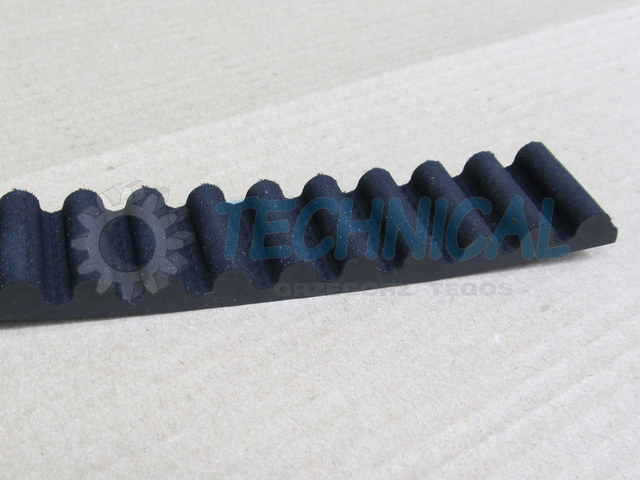

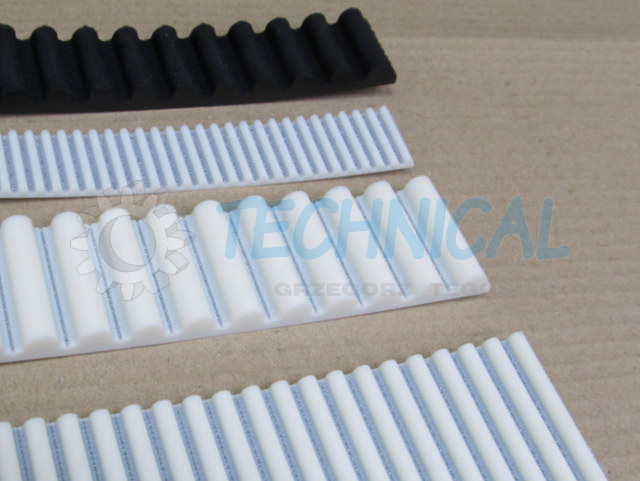

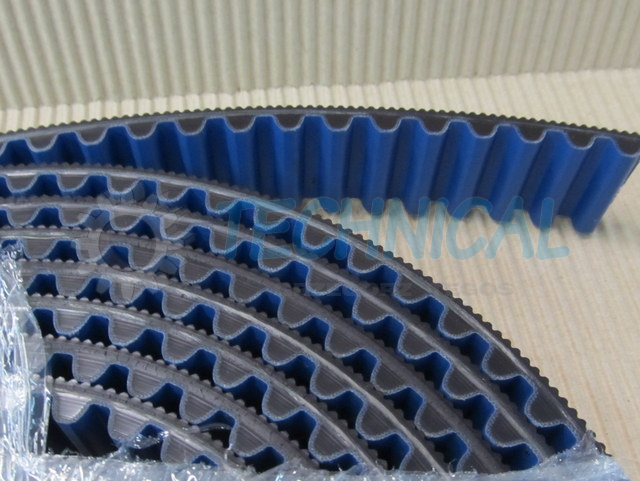

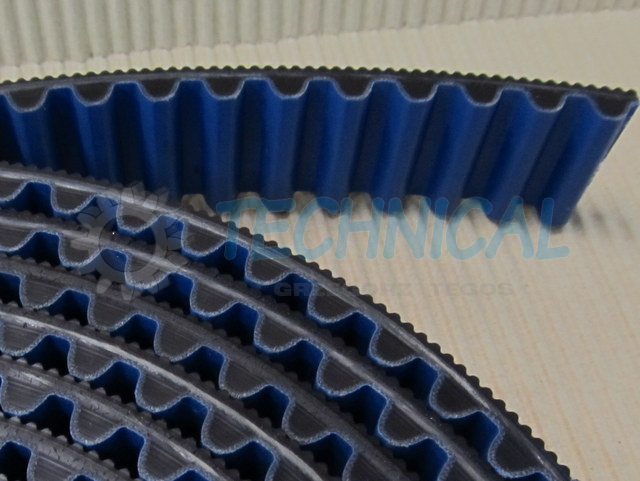

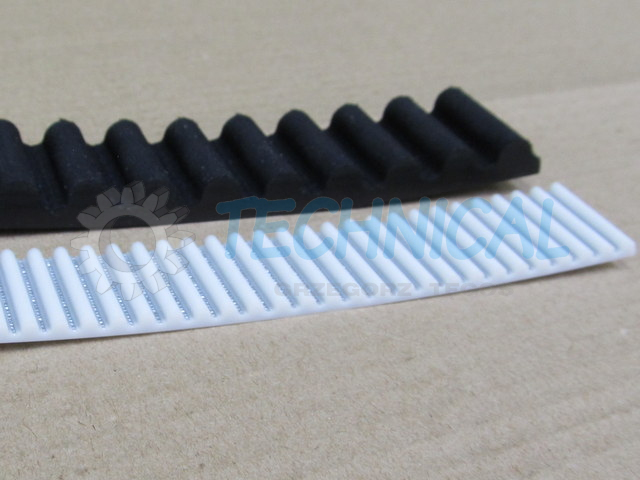

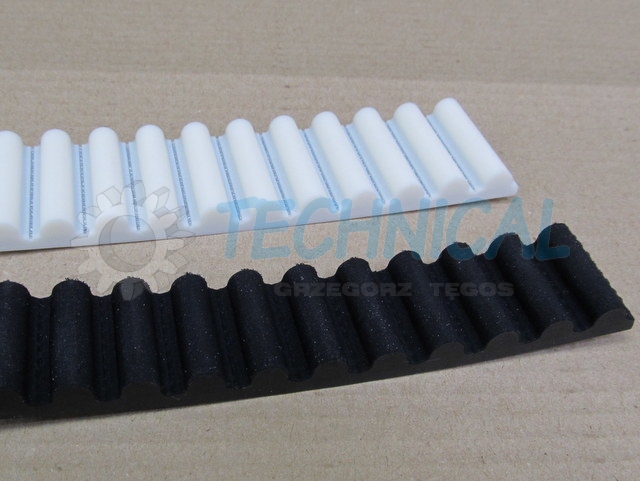

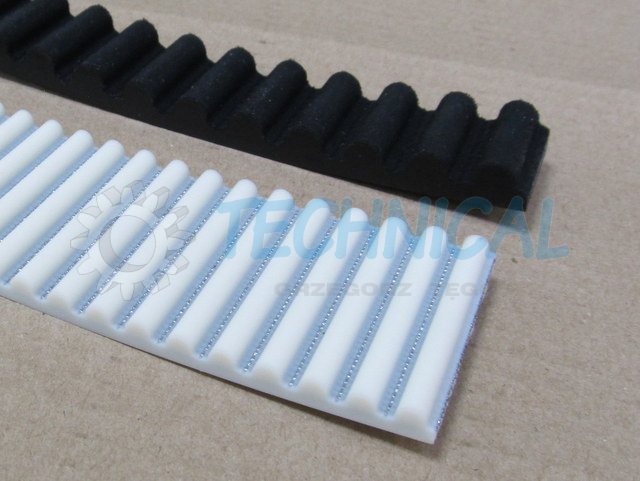

Pas zębaty HTD 14 M- XHPL • Poliuretanowy pasek zębaty z okrągłym profilem zębów i wysokowytrzymałymi linkami nośnymi. • Profil zęba zgodny z ISO 13050 • Podziałka metryczna 14 mm • Okrągły profil zębów umożliwia równomierny rozkład obciążenia, który gwarantuje wysoką wydajność, wysoki moment obrotowy zapewniający transmisję i precyzyjne dopasowanie zębów • HTD14M - XHPL to idealny pas zębaty do ciężkich zastosowań synchronicznych napędów • Czarny kolor i tkanina PAZ jako standard dla wykonania XHPL


Pasy napędowe zębate HTD, ELAtech znajdują zastosowanie wszędzie tam, gdzie wymagana jest wysoka wydajność i precyzyjne oraz solidne przenoszenie mocy.




Pasy zębate pu z metra mogą być pokryte na górnej stronie gumą, tkaniną, filcem, linatexem, pvc, zabierakami itd. Paski zębate połączone w obwód i pokryte służą jako doskonały element transportera do transportu produktu
