Sprzęgła ROTEX to sprzęgła KTR

Sprzęgła przemysłowe marki KTR Sprzęgła to sprzęgła elastyczne kłowe typu Rotex.

Sprzęgła KTR Rotex występują w wielu typach do użycia w różnych aplikacjach. Rotex sprzęgła to jedne z najbardziej rozpowszechnionych sprzęgieł podatnych.

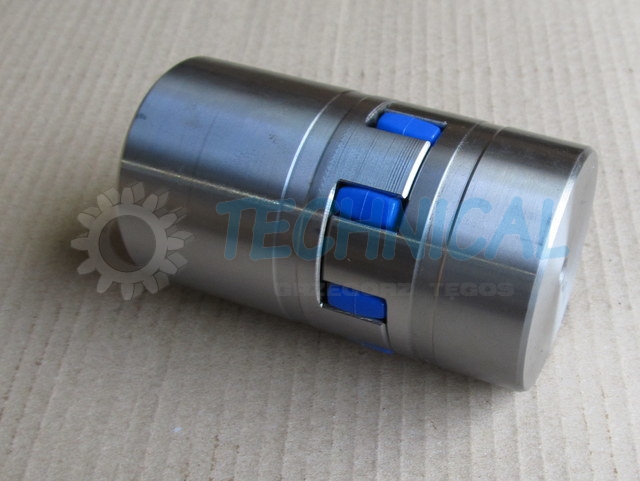

Sprzęgła Rotex KTR jest to grupa sprzęgieł elastycznych kłowych skrętnych. Charakteryzują się niewielkim momentem bezwładności przy niewielkich gabarytach a stosunkowo dużej możliwości przeniesienia momentu obrotowego. Sprzęgła Rotex są dokładnie obrabiane co wpływa korzystnie na ich właściwości kinematycznie co przekłada się na dłuższą żywotność sprzęgła. Sprzęgła Rotex dzięki zastosowaniu elastycznego łącznika tłumią drgania skrętne przy przenoszeniu momentu obrotowego przy czym przenoszą w niewielkim stopniu występujące udary w układzie napędu.


Sprzęgła Rotex KTR są to sprzęgła podatne kłowe a przenoszą moment obrotowy jako połączenie kształtowe. Sprzęgła Rotex są stosunkowo niezawodnymi sprzęgłami kłowymi a występujące drgania i udary podczas transmisji momentu obrotowego są skutecznie tłumione i redukowane.


Wykonanie Rotex sprzęgieł elastycznych kłowych, KTR sprzęgła:

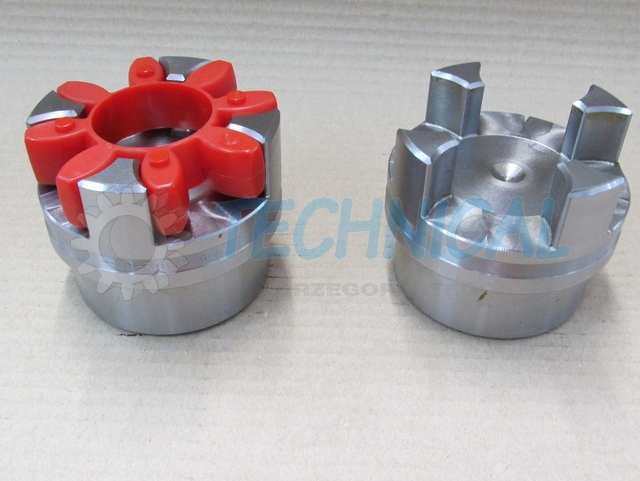

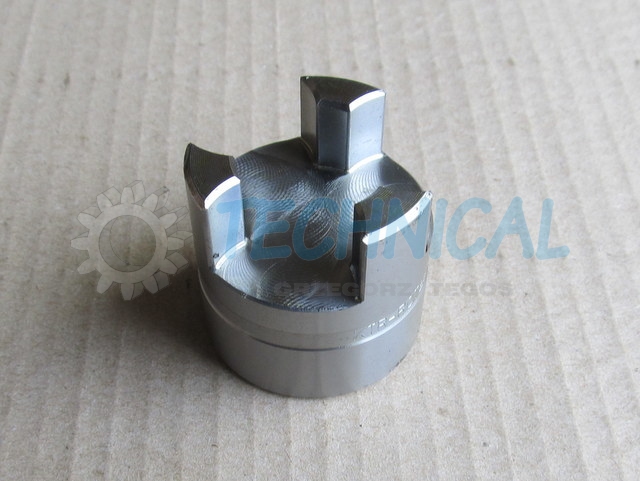

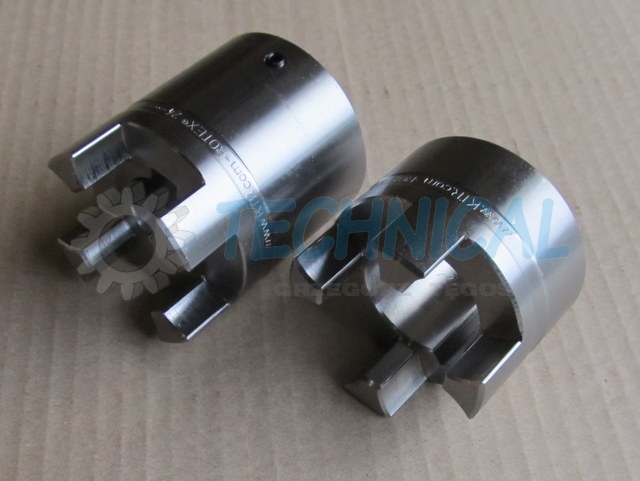

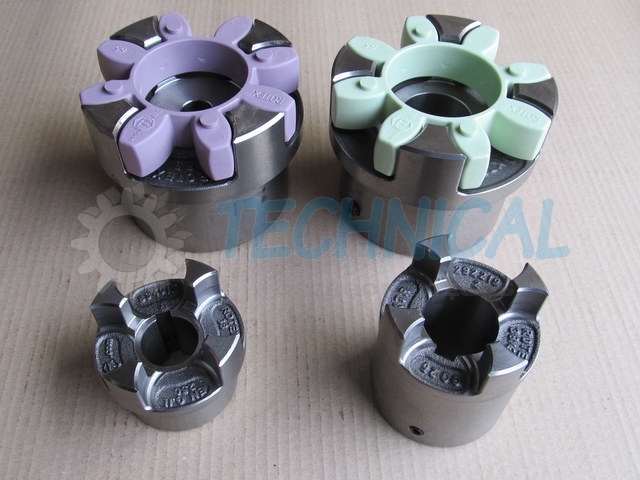

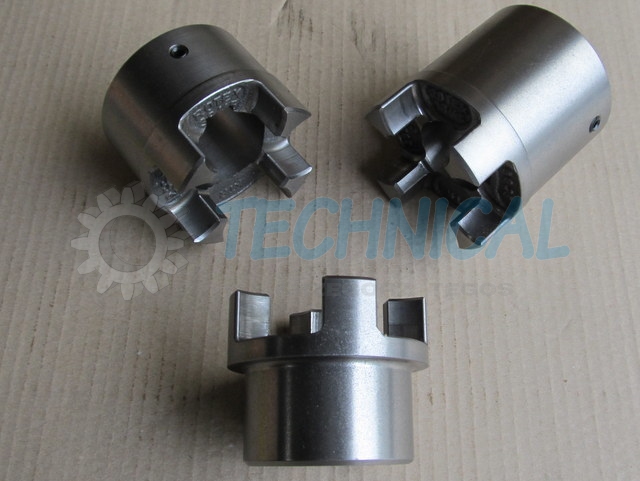

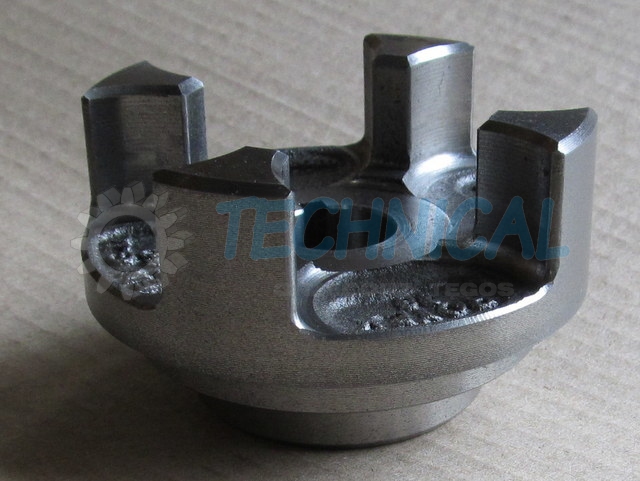

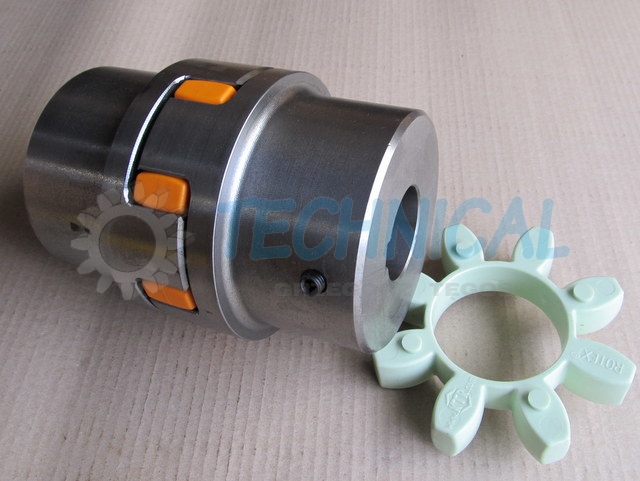

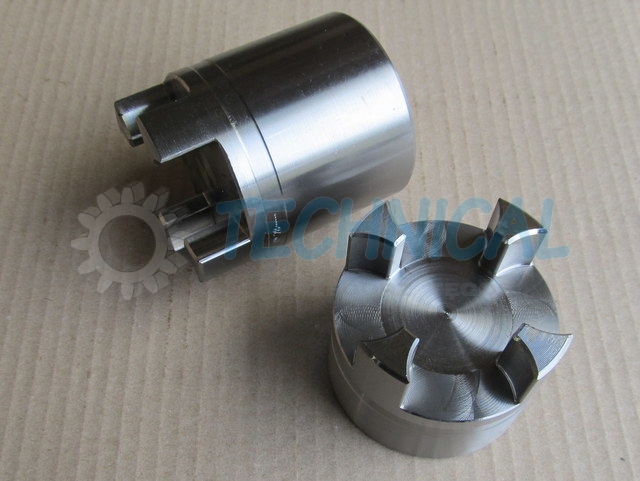

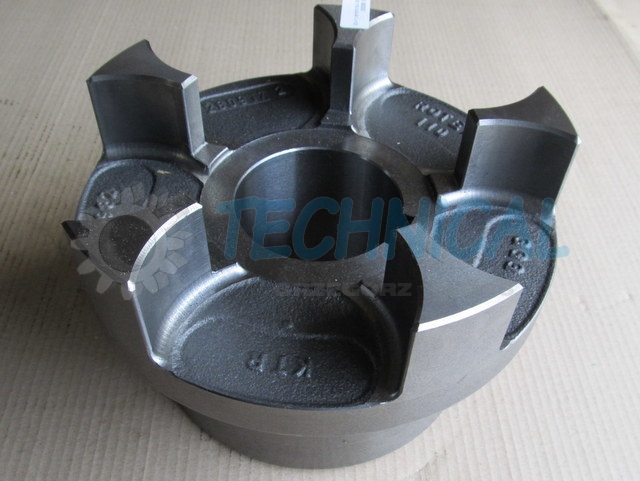

Piasty sprzęgła Rotex jako dwie połówki posiadają po stronie wewnętrznej wklęsłe kły, które są przesunięte obwodowo o jeden kieł - o pół skoku i tak ukształtowane, że pomiędzy wklęsłe kły zamontowany jest łącznik elastyczny zębaty a zęby łącznika Rotex są o kształcie ewolwentowym. Krawędzie łącznika Rotex są zaokrąglone co przy braku osiowości wałów nie dopuszcza do nacisków na krawędziach łącznika co znacznie wydłuża żywotność łącznika i samego sprzęgła. Taka konstrukcja Rotex nie naraża na zginanie elastycznego łącznika jak w innych sprzęgłach. Dzięki takiej budowie sprzęgło Rotex może kompensować odchyłki osiowe, promieniowe i kątowe łączonych wałów.
Łączniki Rotex poddawane są tylko naciskom i jest to zaleta tych sprzęgieł. Dzięki temu jest znacznie wyższa obciążalność pojedynczych zębów i całego sprzęgła. W czasie pracy pod obciążeniem łączniki odkształcają się a po odjęciu obciążenia następuje powrót.

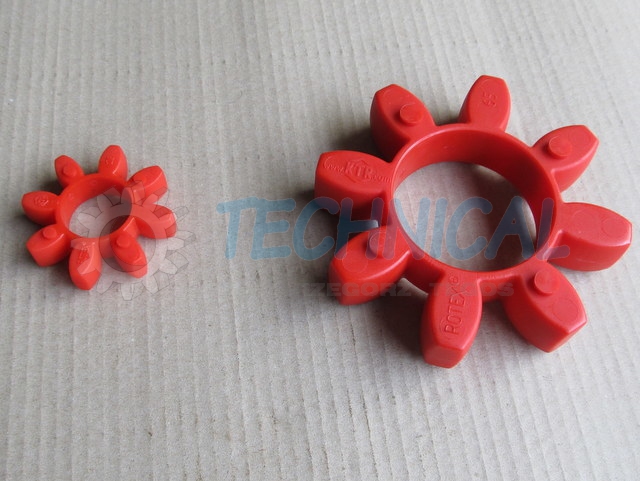

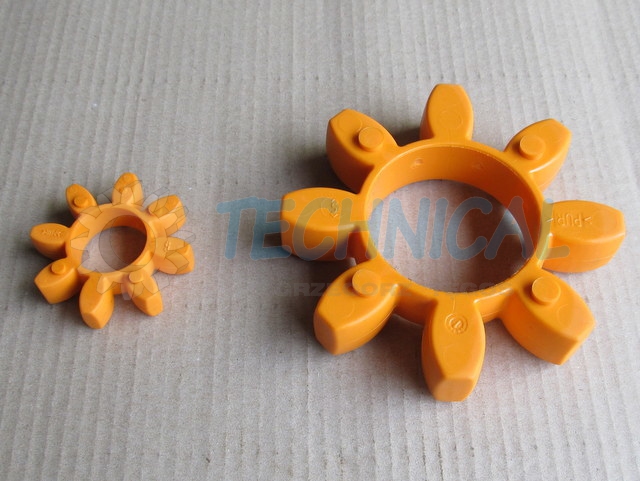

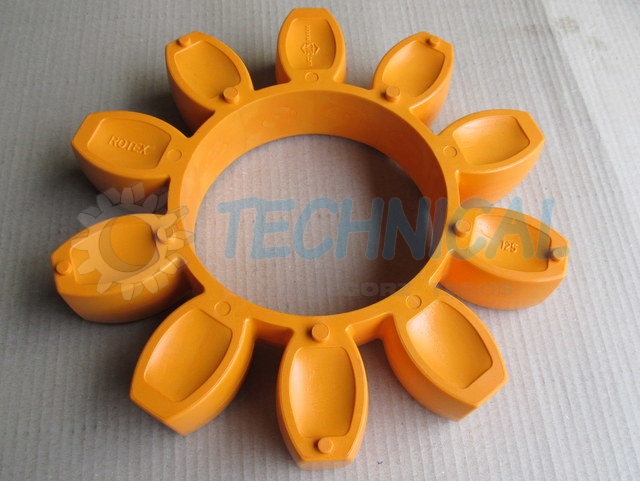

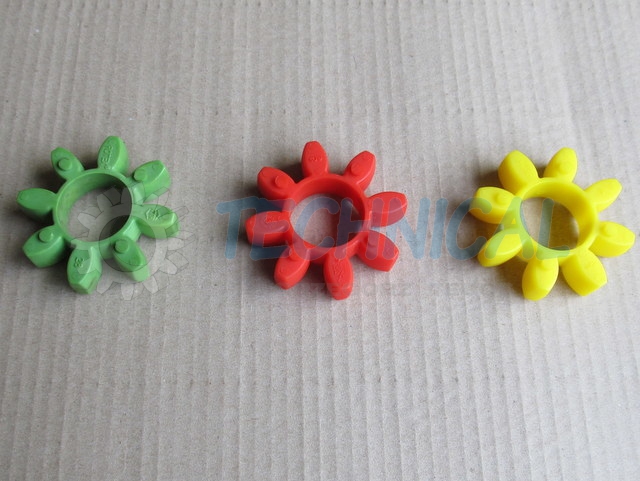

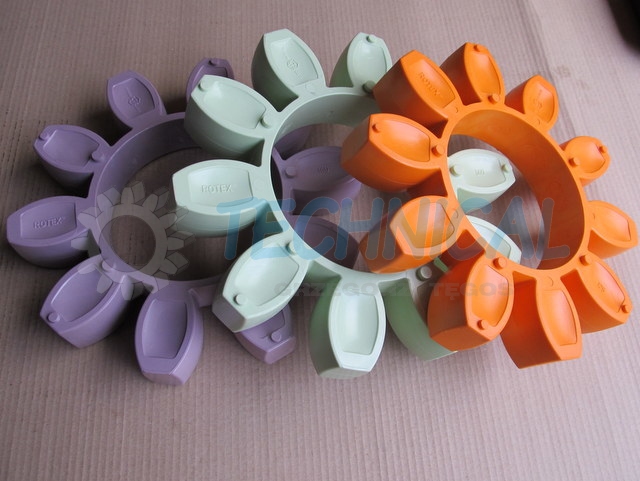

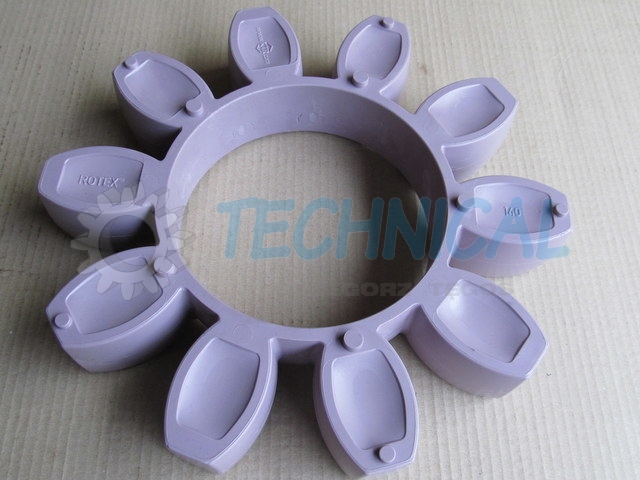

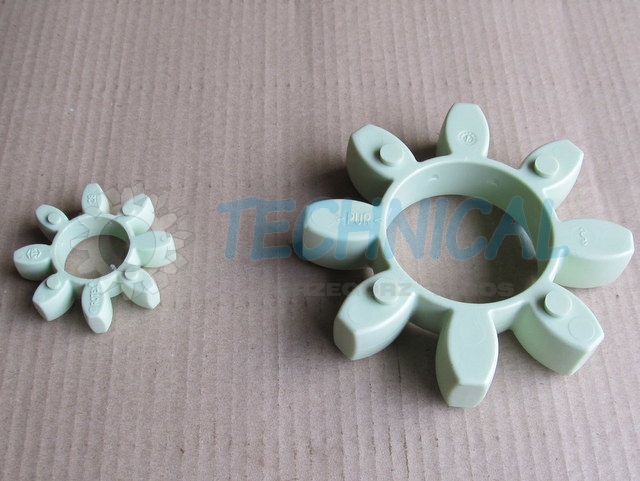

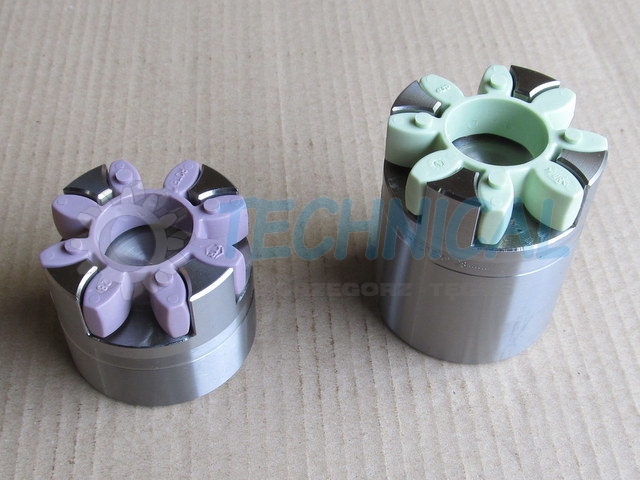

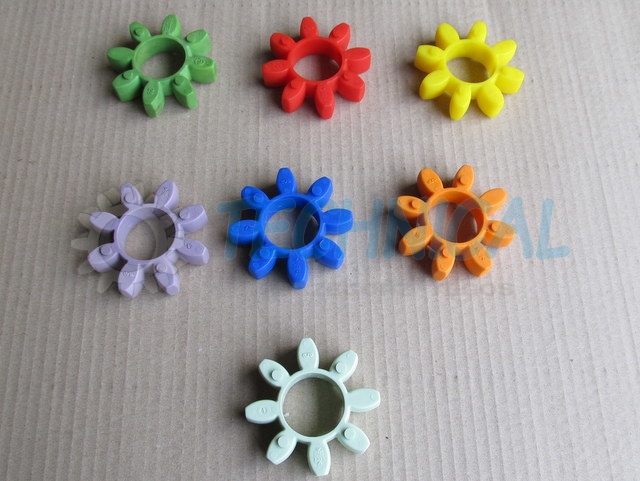

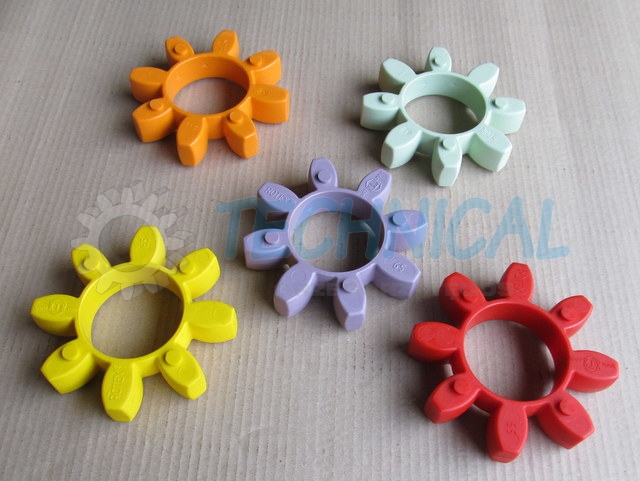

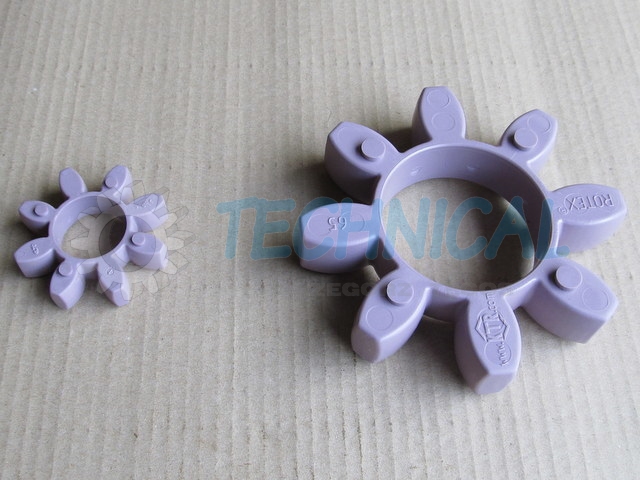

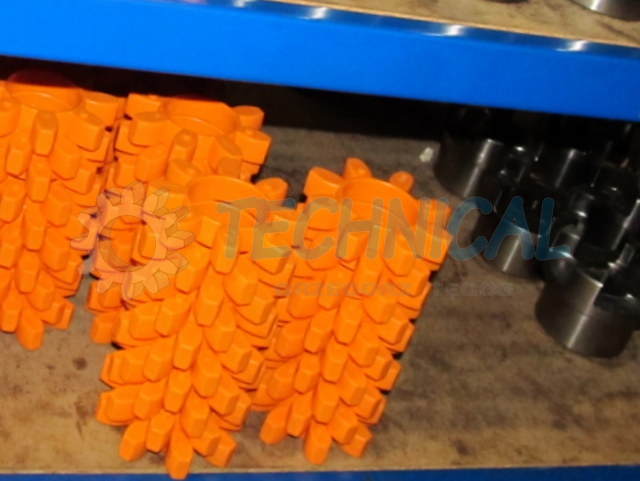

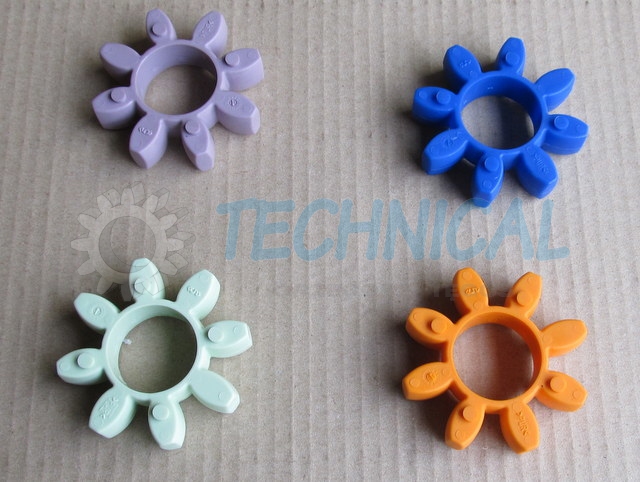

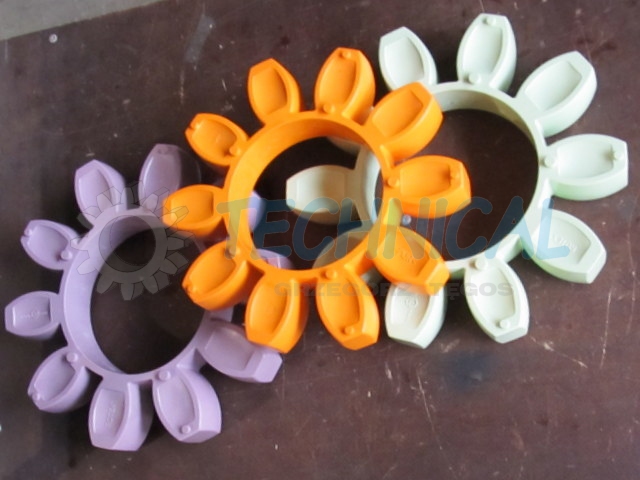

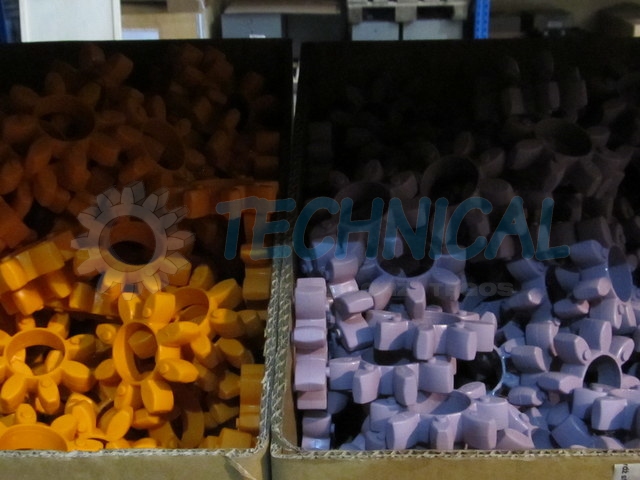

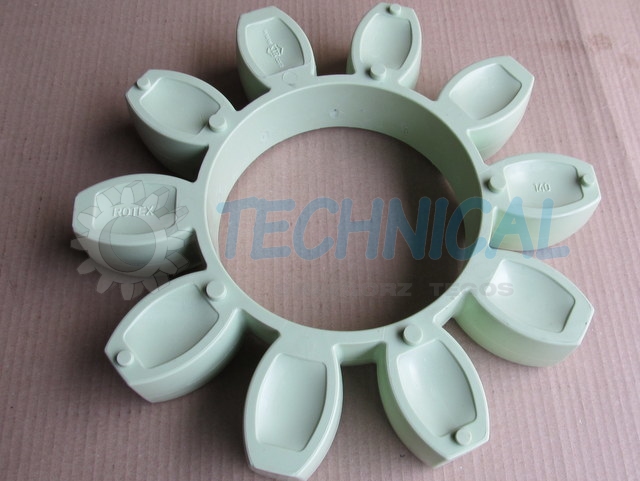

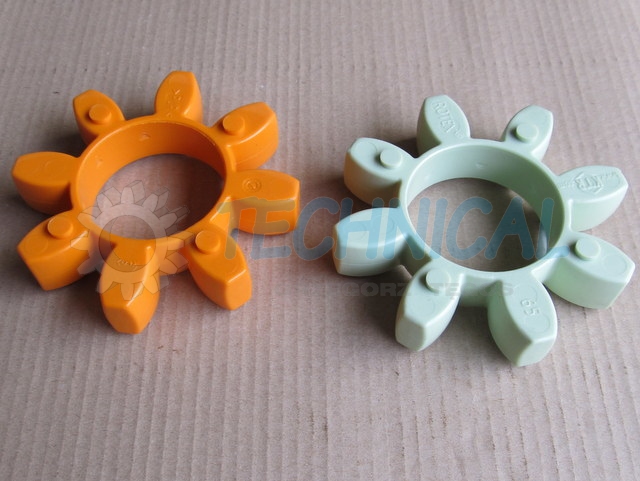

Sprzęgła przemysłowe Rotex KTR mogą pracować w pozycji poziomej i pionowej. Obecnie został opracowany nowy poliuretan na łączniki Rotex T-PUR i jest odporny na wyższe temperatury i ma znacznie dłuższą żywotność niż stosowany poprzednio poliuretan. Kolorystycznie łączniki elastyczne Rotex wyróżniają się wizualnie kolorami, a mianowicie: pomarańczowym

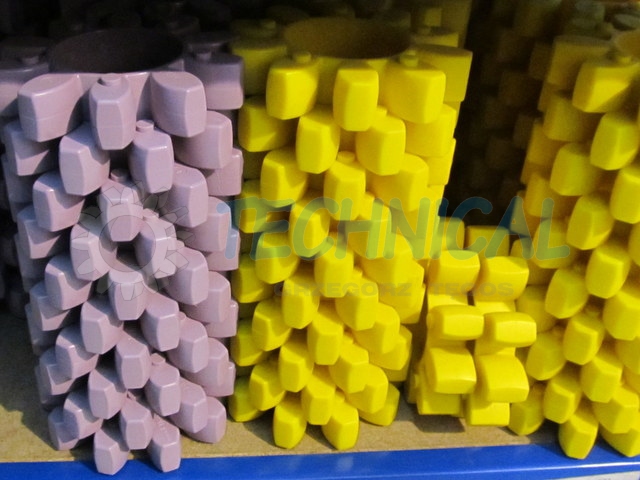

(92ShoreA), fioletowym (98 Shore A) i bladozielonym (64 Shore D). Łączniki elastyczne Rotex łącznie do rozmiaru sprzęgła 90 są stosowane jako gwiazdy. Od rozmiaru 100 i wyżej tj do 180, łączniki elastyczne Rotex składają się z elementów DZ.



Sprzęgła ROTEX elastyczne kłowe mogą być stosowanie w strefach zagrożenia wybuchem, ATEX

Sprzęgła elastyczne Rotex są przystosowane do przenoszenia obciążeń w  strefach zagrożenia wybuchem. Sprzęgła Rotex są certyfikowane zgodnie z Dyrektywą 94/9/EC (ATEX 95), jako urządzenia kategorii 2G/2D. Sprzęgła Rotex zgodnie z powyższą Dyrektywą mogą znaleźć zastosowanie w strefach zagrożenia wybuchem 1, 2, 21 i 22. Szczegóły do indywidualnego zapoznania się z certyfikatem i instrukcją montażu.



Rotex KTR to sprzęgła jednokardanowe z możliwością zastosowania łącznika dla stworzenia sprzęgła Rotex KTR dwukardanowego. Rotex KTR to sprzęgło skrętne sztywne elastyczne. Sprzęgła Rotex KTR są sprzęgłami bezpiecznymi w razie uszkodzenia łącznika.



Rotex KTR to sprzęgła elstyczne służące do połączenia:

  • wał - wał

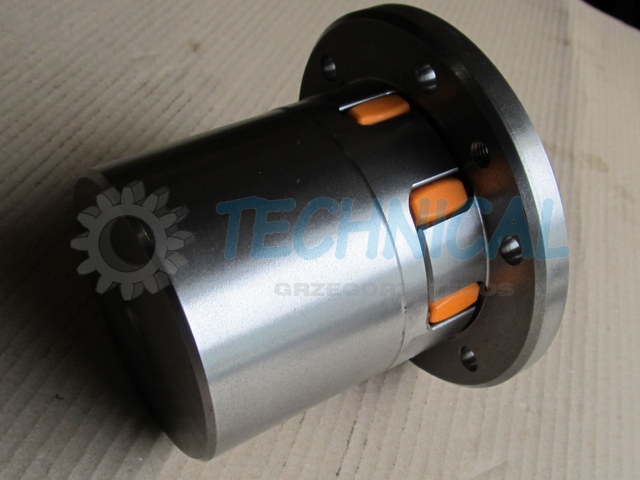

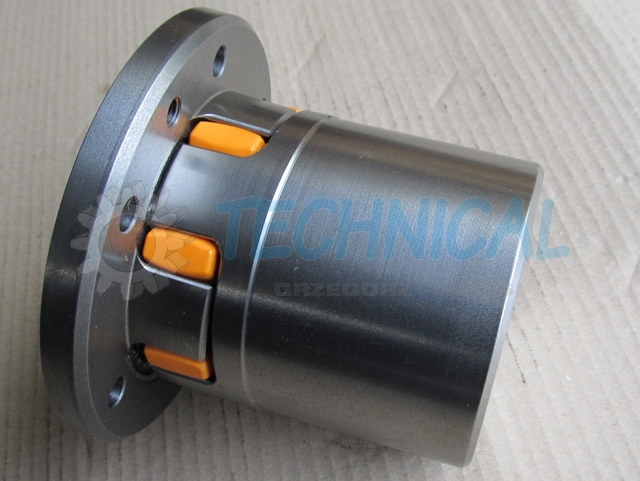

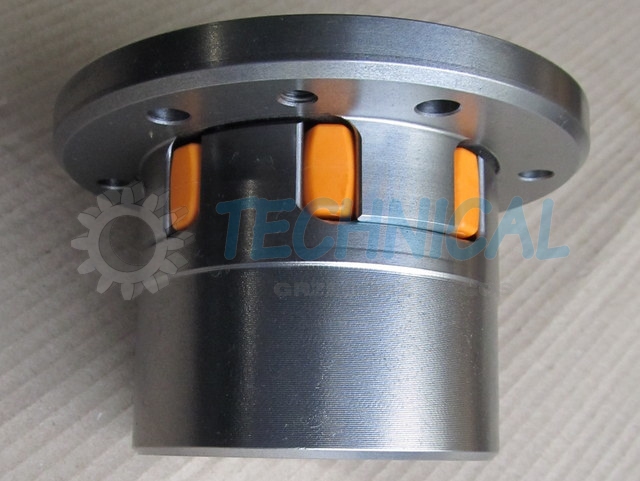

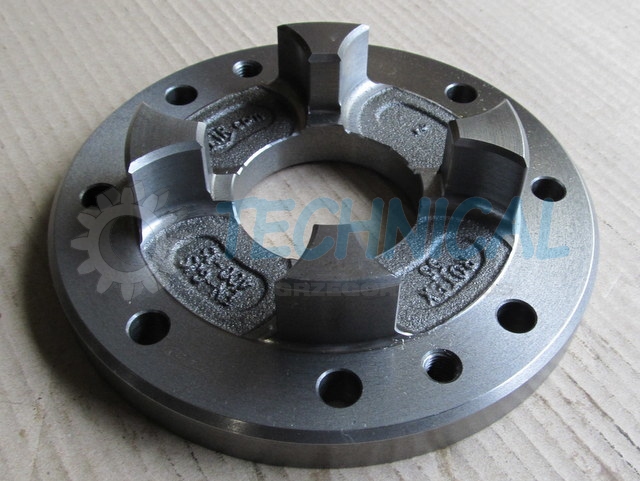

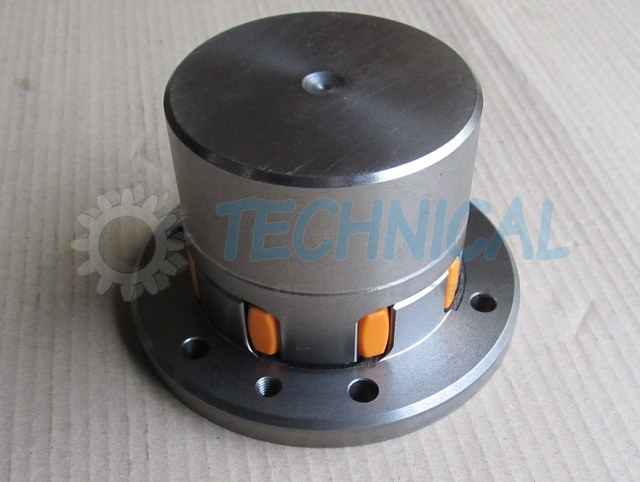

  • wał - kołnierz
  • kołnierz - kołnierz



Sprzęgła elastyczne kłowe Rotex marki KTR znajdują zastosowania w wielu aplikacjach dzięki ich uniwersalnej i modułowej konstrukcji.

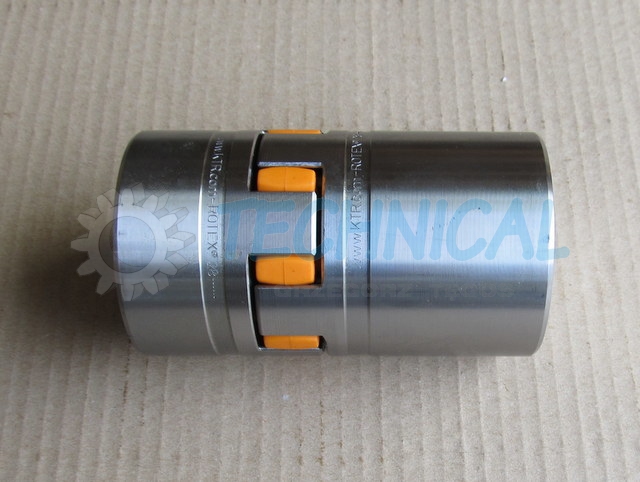

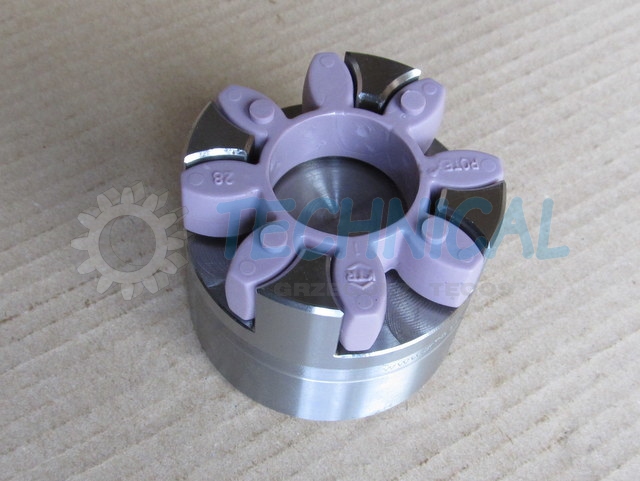

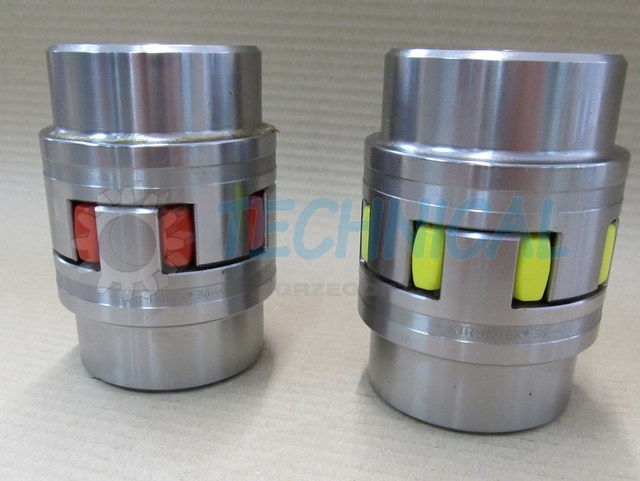

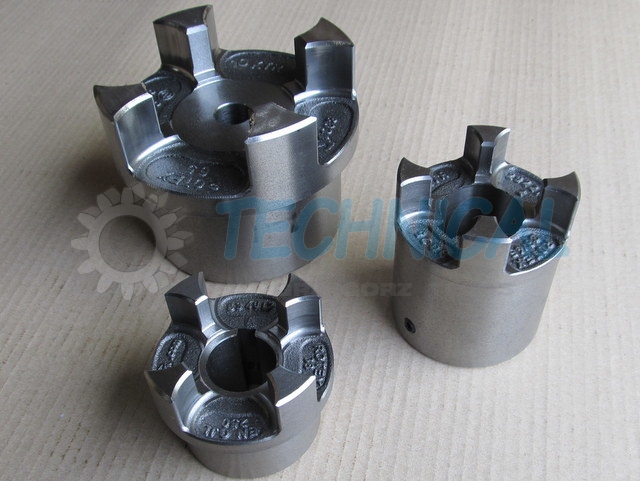

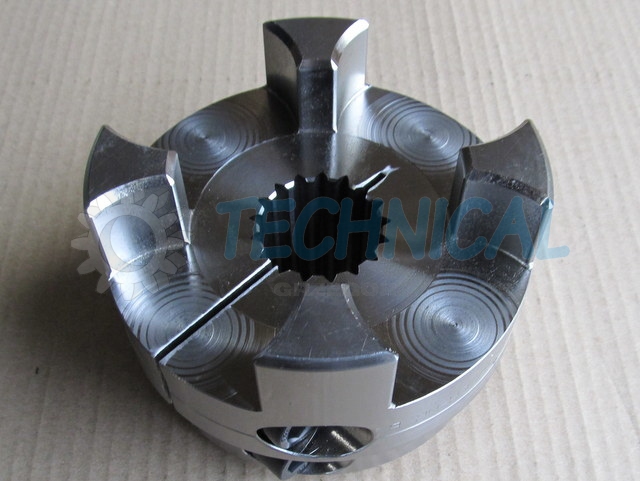

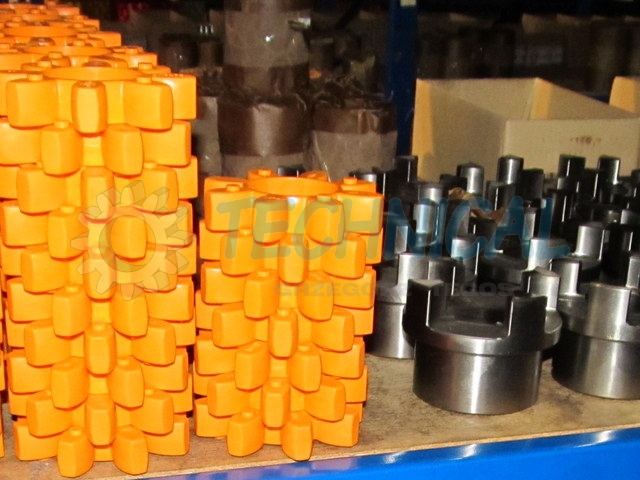

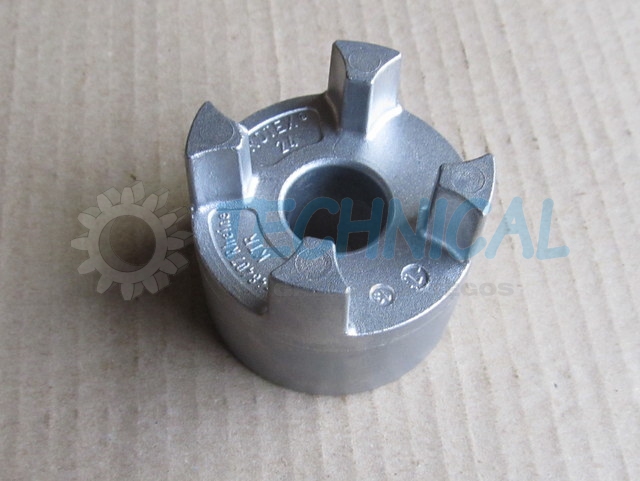

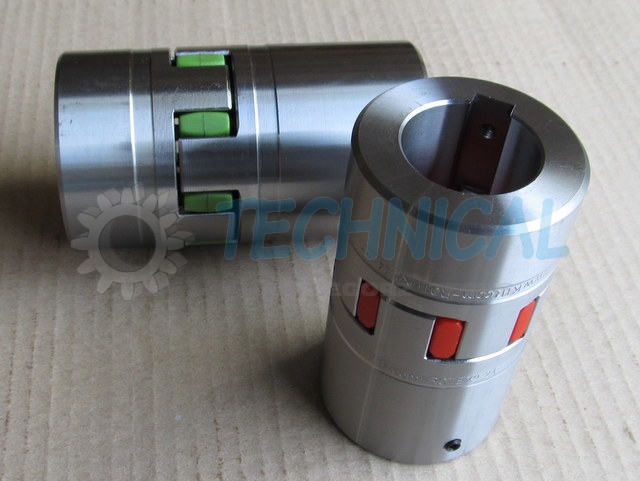

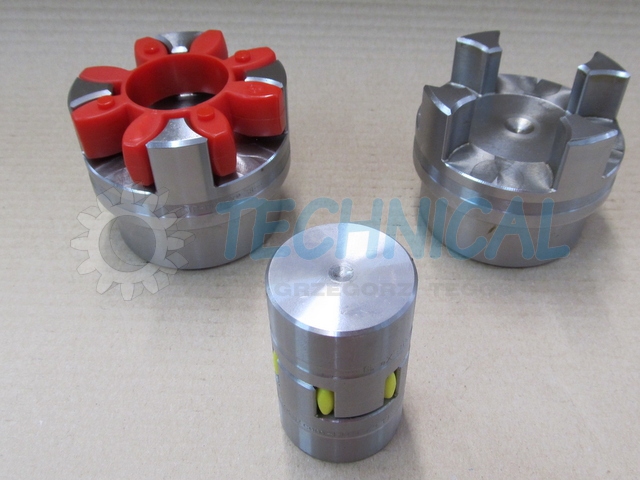

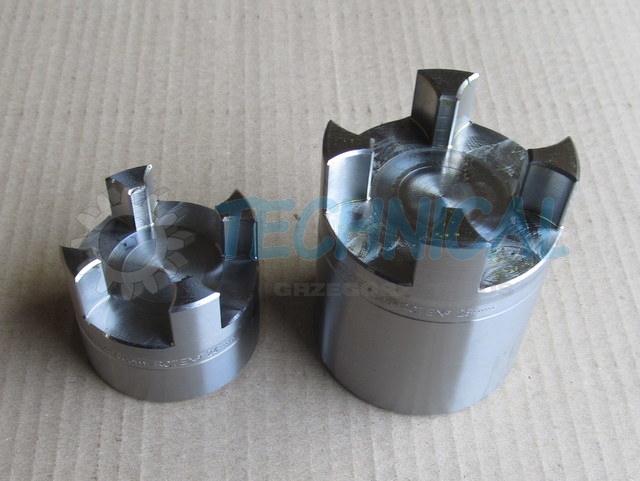

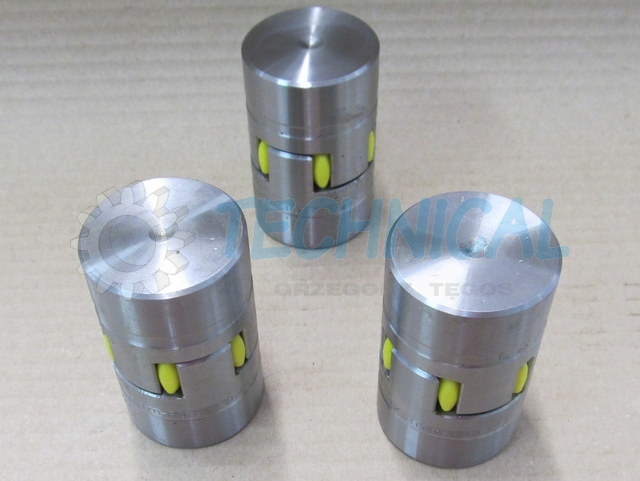

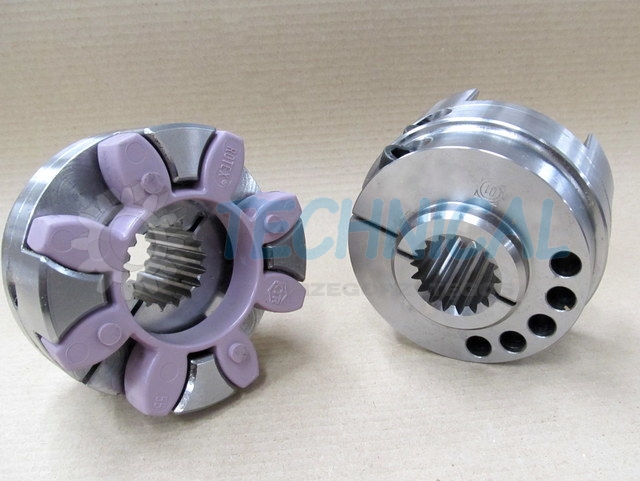

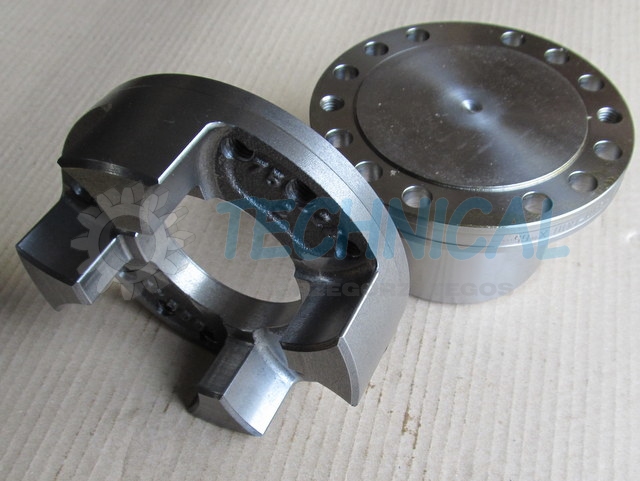

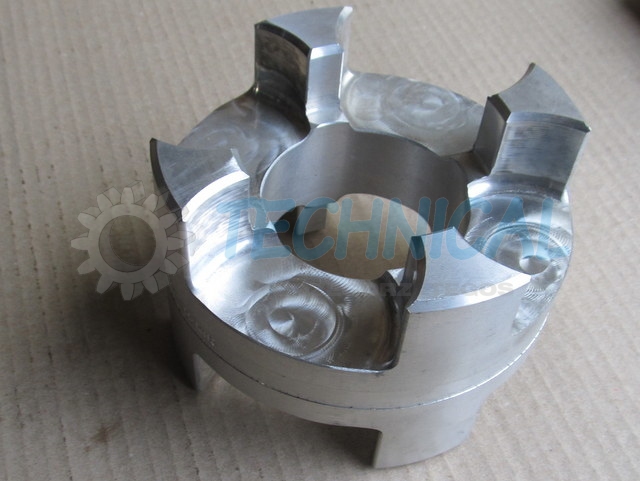

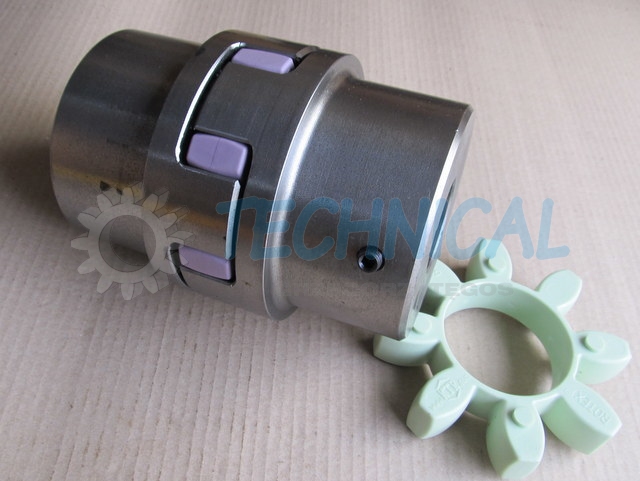

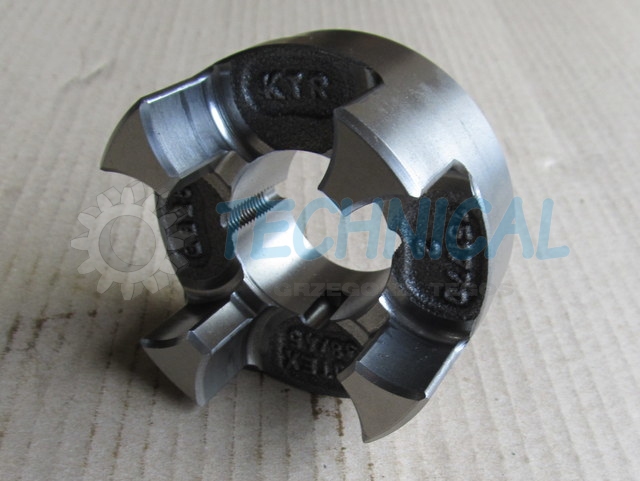

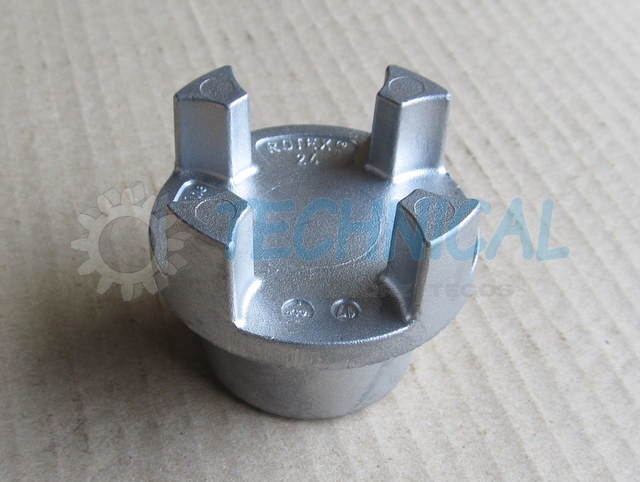

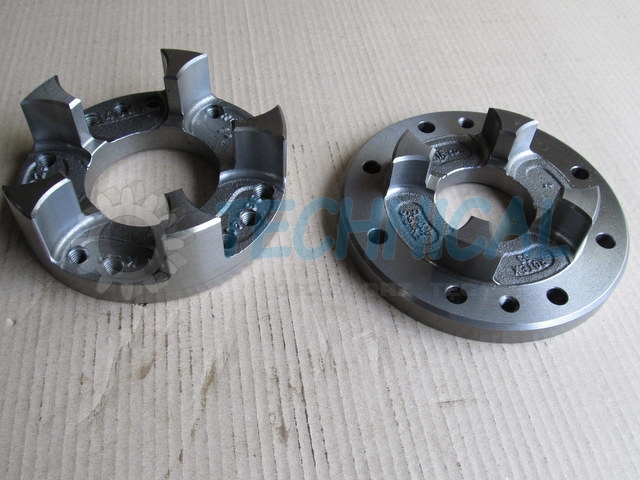

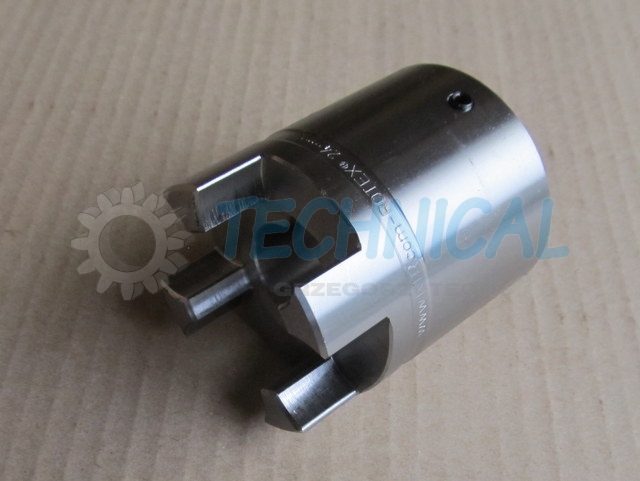

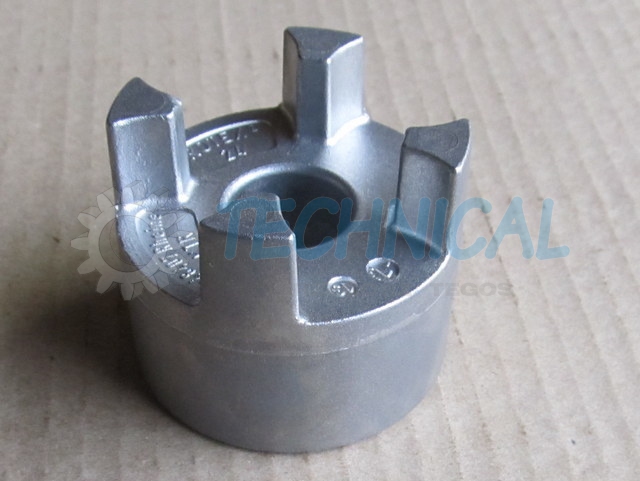

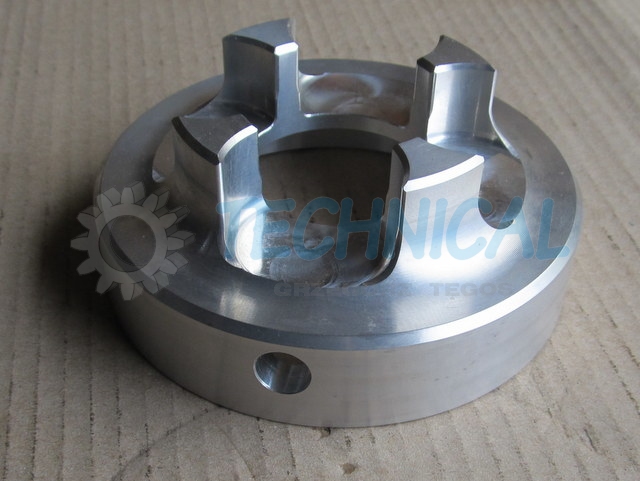

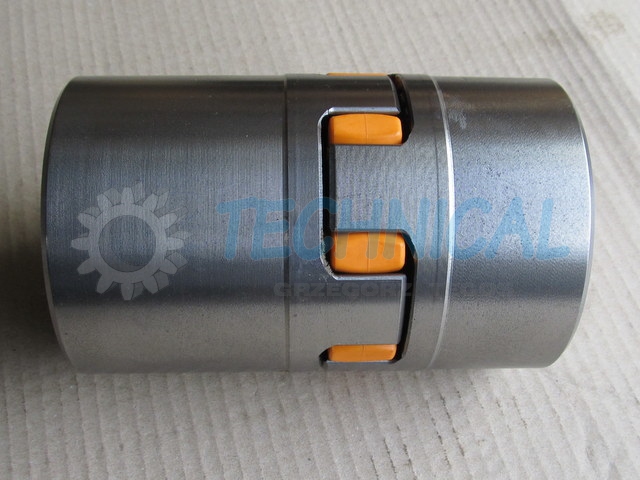

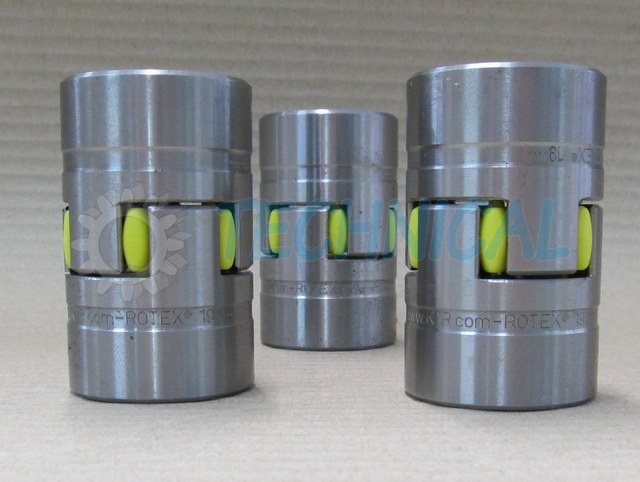

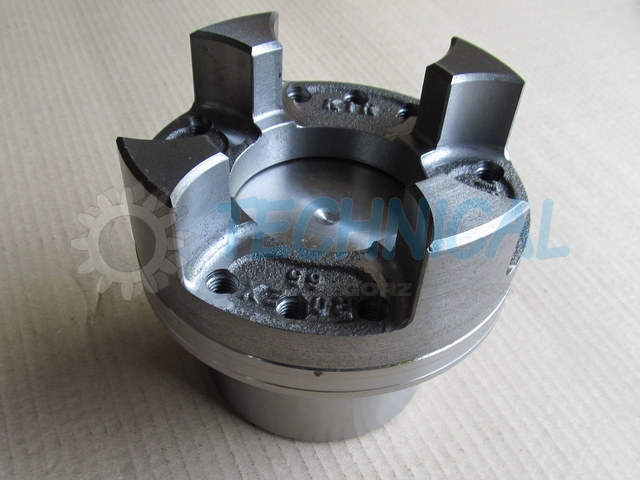

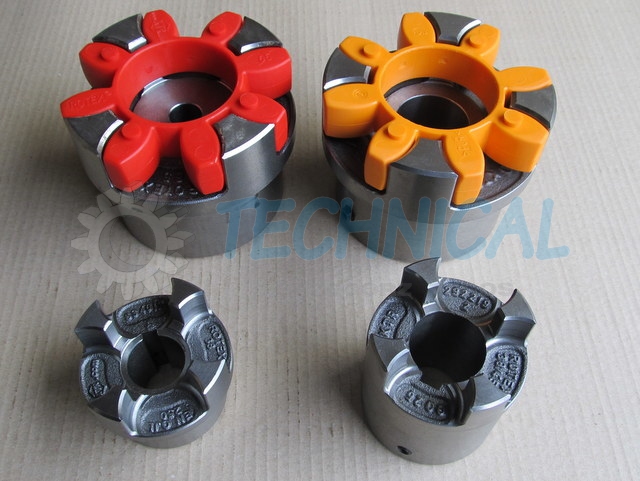

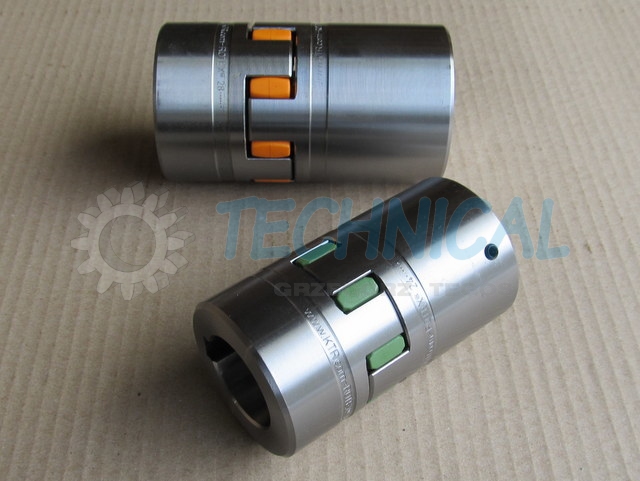

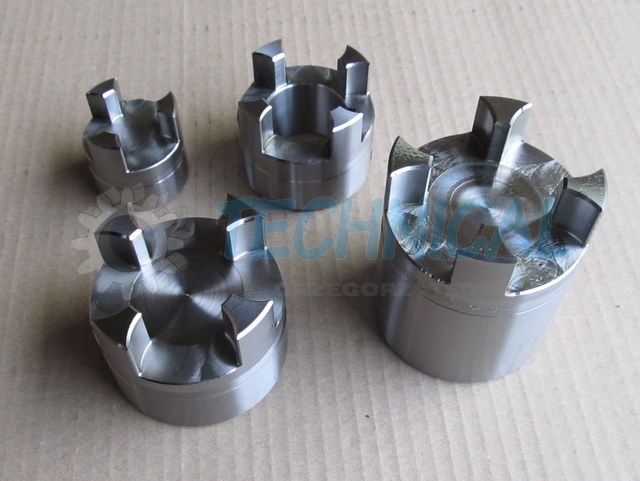

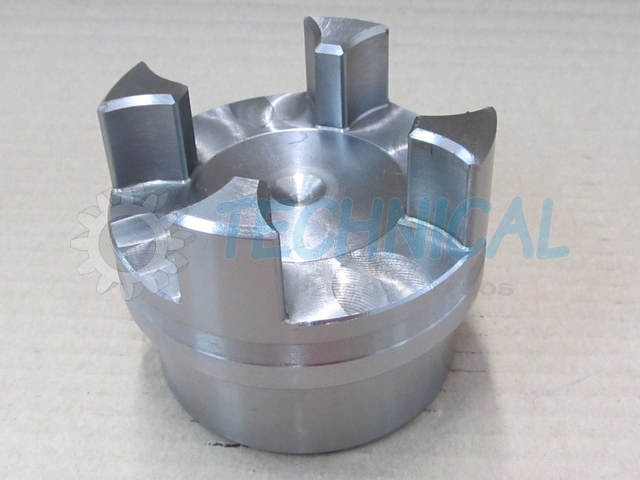

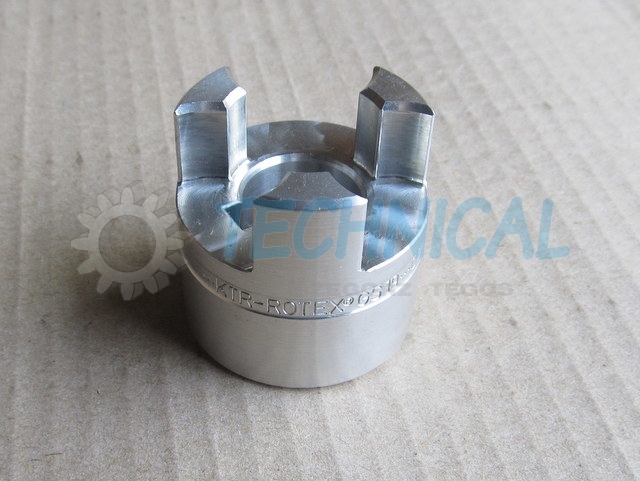

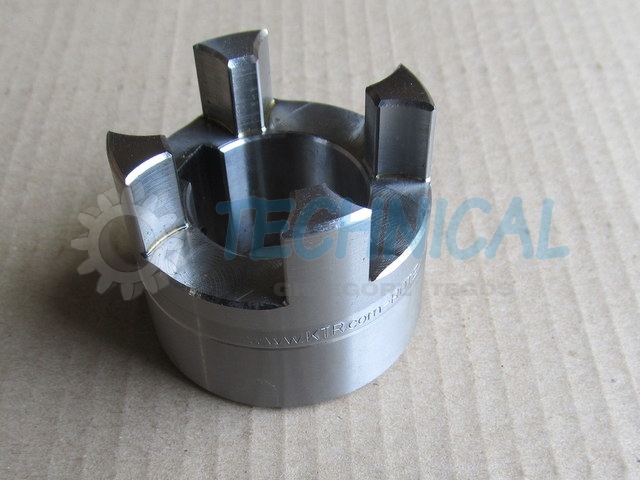

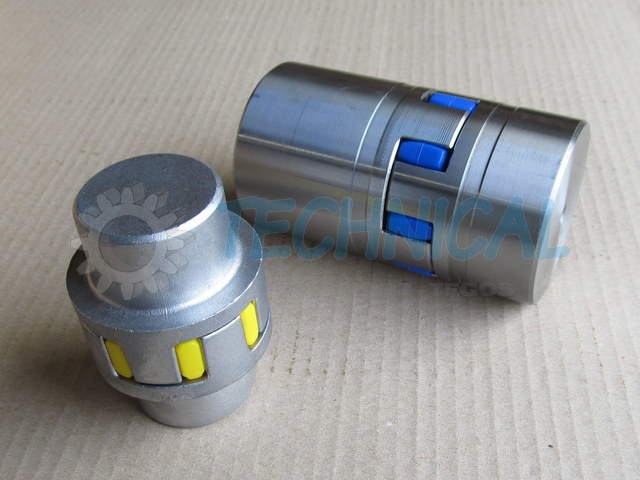

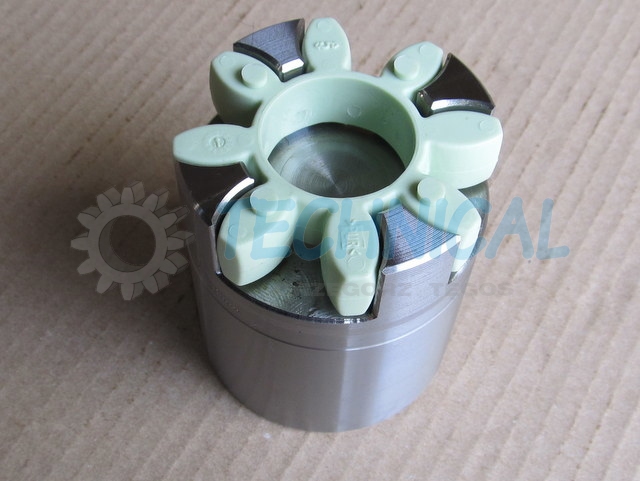

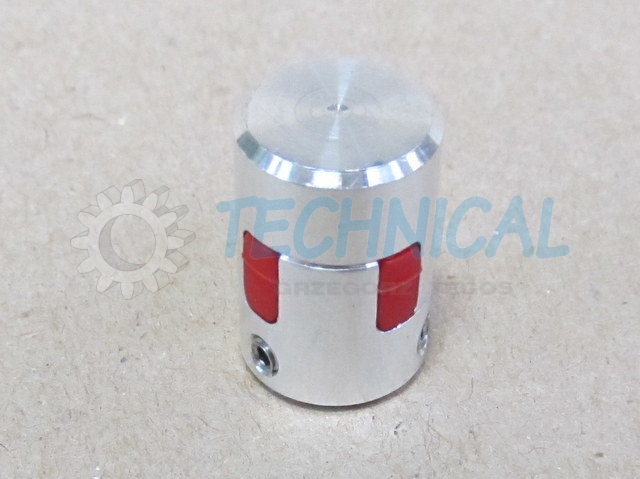

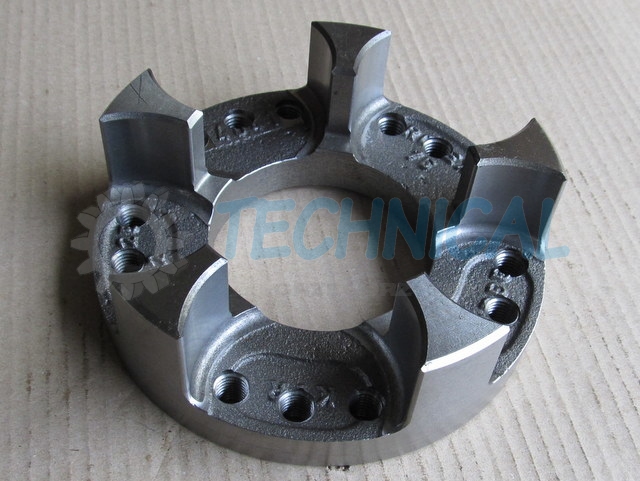

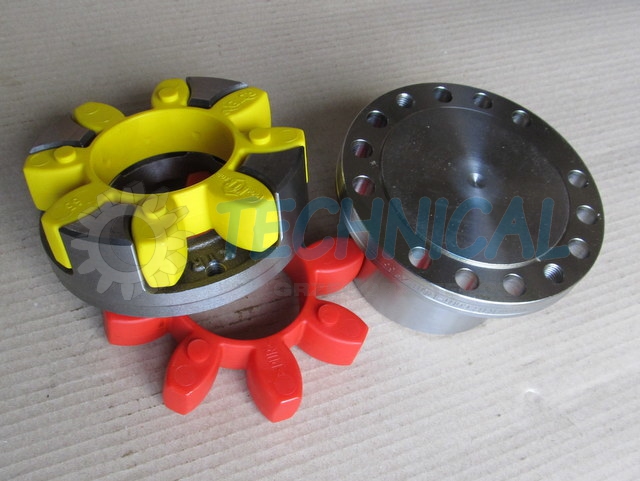

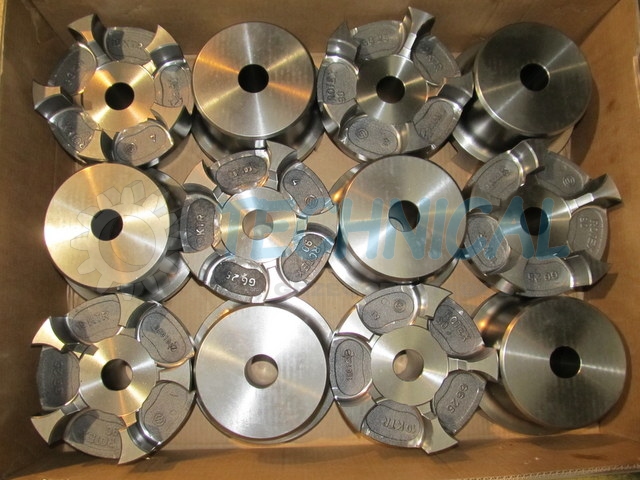

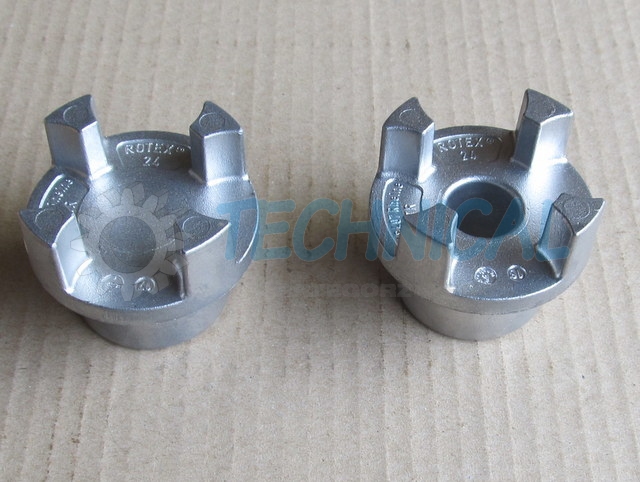

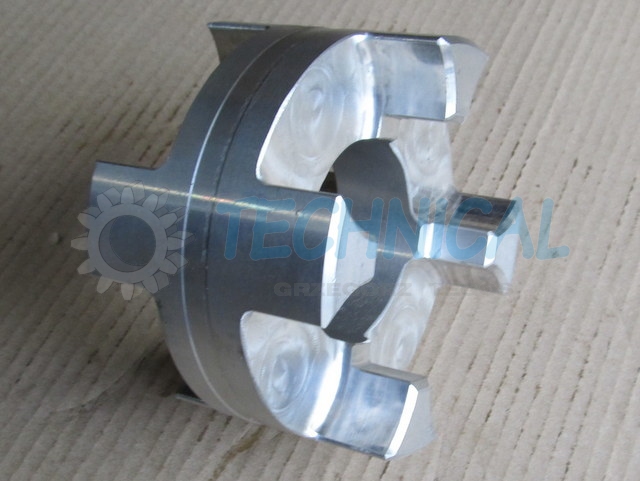

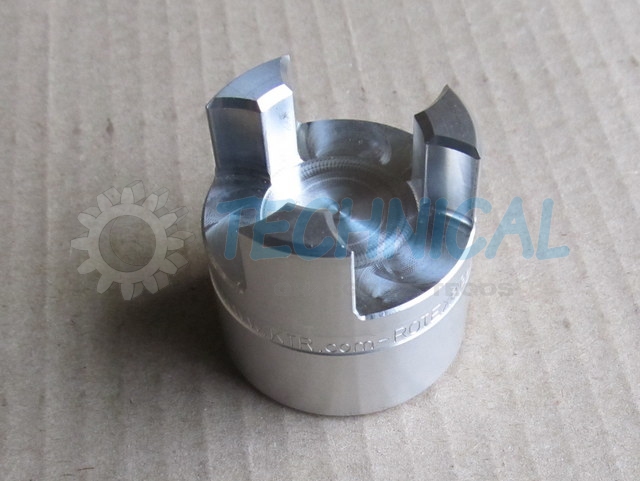

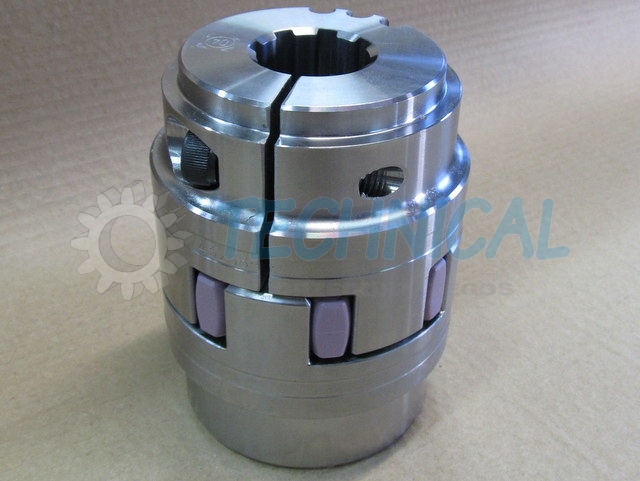

Sprzęgła elastyczne kłowe ROTEX KTRSprzęgła elastyczne  ROTEX, KTR sprzęgłaSprzęgła Rotex KTR z piastą odkręcaną, łatwość wymiany łącznika Sprzęgła KTR ROTEX-staloweSprzęgła elastyczne kłowe ROTEX marki KTRSprzęgło Rotex aluminioweSprzęgło podatne skrętne Rotex KTRPiasty sprzęgła kłowego elastycznego Rotex  łącznikiem czerwonymPiasty sprzęgła Rotex z łącznikiem czerwonym i łącznikiem żółtym Piasta stalowa kłowa sprzęgła Rotex KTRŁączniki sprzęgła Rotex KTR zielony, żółty i czerwony Rotex KTR łącznik sprzęgła, różne twardości łączników sprzęgieł KTRRotex KTR łączniki sprzęgła Rotex sprzęgła kłowe KTR,  piasta sprzęgła kłowego z rozwiertemRotex sprzęgła kłowego elastycznego KTR, piasta sprzęgła bez rozwiertuRotex KTR sprzęgła elastyczne kłowe, piasta sprzegła z rozwiertem i wpustemRotex piasta sprzęgła KTRPiasta sprzęgieł elastycznych Rotex z rozwiertemRotex sprzęgła KTR_przedłużona piasta sprzęgła Rotex sprzęgła KTR_piasy stalowe standard i przedłużane Rotex sprzęgła elastyczne skrętne  KTR_piasty sprzęgła długa i krótkaSprzęgło elastyczne Rotex KTR piasty kłoweRotex sprzęgła KTR, piasty sprzęgła kłowego wykonane ze stali ale bez rozwiertu Piasta sprzęgła Rotex z aluminium ze wstępnym rozwiertemPiasty sprzęgła skrętnego KTR Rotex z rozwiertem i bezPiasty sprzęgła elastyczne kłowe KTR Rotex wykonane z aluminiumSprzęgła elastyczne Rotex KTR, piasta aluminiowa z wstępnym rozwiertemSprzęgła elastyczne kłowe Rotex, piasta aluminiowa do rozwiertu Sprzęgła kłowe Rotex KTR_ z krótką i długą piastąSprzęgła Rotex KTR_ z łącznikiem pomarańczowym i zielonymSprzęgła elastyczne kłowe Rotex marki KTRSprzęgło elastyczne Rotex KTR z łącznikiem zielonymSprzęgło kłowe elastyczne Rotex KTR z łącznikiem niebieskim Sprzęgła kłowe elastyczne Rotex marki KTR z łącznikiem żółtym i niebieskim Sprzęgła kłowe Rotex KTR z rozwiertem a wyposazone w łącznik sprzęgła fioletowy i zielony Piasty Sprzęgła Rotex standard i długa z łącznikami w kolorze zielonym i fioletowym Piasta kłowa Rotex KTR z łącznikiem fioletowymPiasta Rotex sprzęgła KTR z łącznikiem elastycznym zielonymŁączniki elastyczne sprzęgła KTR Rotex w kolorze pomarańczowym i zielonym Łączniki elastyczne sprzęgła Rotex marki KTRŁączniki elastyczne Rotex KTRŁączniki sprzęgła KTR w kolorze pomarańczŁączniki sprzęgła KTR Rotex seledynoweŁączniki sprzęgła Rotex KTR fioletoweŁączniki sprzęgła Rotex marki KTR w kolorze czerwonymŁączniki sprzęgła Rotex KTR_żółteDźwignia rozłączania sprzęgła Rotex KTRPiasta sprzęgła Rotex_żeliwo do rozwiertuRotex sprzęgła elastycznego KTR_piasta żeliwna z rozwiertemRotex sprzęgła KTR_piasty żeliwne rozwierconeSprzęgła Rotex KTR na magazynieSprzęgła elastyczne kłowe KTR marki KTRSprzęgła elastyczne Kłowe Rotex marki KTRSprzęgło Rotex elastyczne kłowe z różnymi wkładkami sprzęgła Sprzęgło podatne skrętne Rotex marki niemieckiej KTRSprzęgła elastyczne Rotex, piasty: przewężana, prosta i wydłużona prosta Sprzęgło kłowe elastyczne Rotex KTR_z łącznikiemRotex KTR_piasta dzielona dla łatwej wymiany łącznikaSprzęgła Rotex KTR z piastą dzielonąSprzęgła elastyczne KTR_piasta dzielonaŁączniki elastyczne i piasty Rotex KTR_ na magazynieŁączniki żółte Rotex na magazynieŁączniki pomarańczowe i piasty sprzęgła Rotex KTR na magazynieSprzęgło Rotex KTR_piasta dzielonaSprzęgło elastyczne kłowe Rotex_piasta pod Taper LockPiasta kołnierzowa sprzęgła kłowego elastycznego Rotex marki niemieckiej KTRSprzęgło elastyczne kłowe Rotex piasta i piasta typu kołnierzRotex sprzęgła elastyczne KTR_piasta i kołnierzKołnierze sprzęgieł z kłami Rotex KTRSprzęgło kłowe Rotex KTR_kły piasty dzielonejSprzęgło Rotex KTR_kły piasty dzielonejŁącznik sprzęgła Rotex dla dwuikardanaRotex KTR_łącznik dwukardanaRotex KTR_łącznik elastyczny fioletowyŁącznik elastyczny pomarańczowy Rotex KTRKTR Rotex łącznik seledynowyŁączniki KTR Rotex łączniki elastyczneRotex KTR_wkładka elastyczna pajączekSprzęgła Rotex KTR_piasta kłowa z wielowypustemPiasta sprzęgła kłowego Rotex_z wielowypustemSprzęgło elastyczne kołnierzowo piastowe_RotexSprzęgło Rotex_piasta prosta i piasta kołnierz z pomarańczowym łącznikiem Rotex KTR_sprzęgło kłowe różną długością  Kołnierz z kłami sprzęgła Rotex KTRSprzęgła kłowe Rotex_kołnierz Wkładki elastyczne Rotex KTR na magazynieSprzęgła elastyczne Rotex KTR na magazynWkładki elastyczne sprzęgła Rotex na stoku magazynowym Sprzęgło kłowe KTR Rotex z wielowypustem na wał z wielowypustem

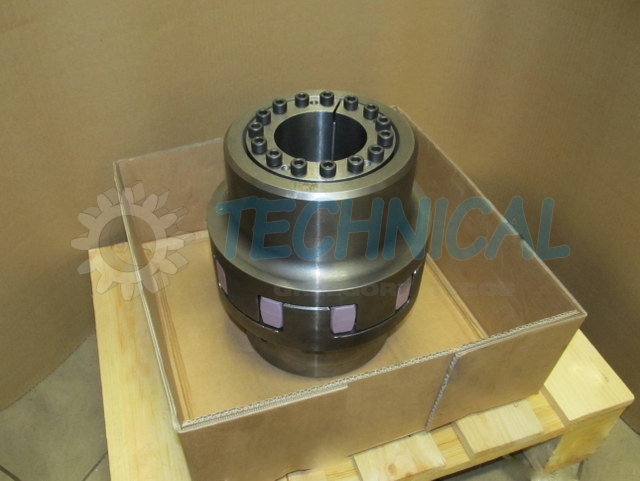

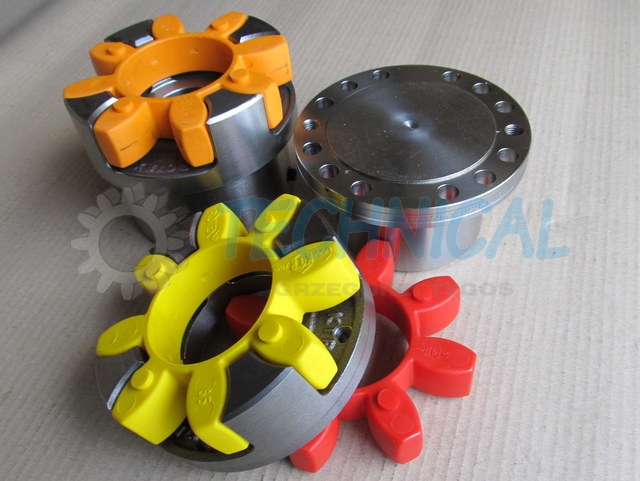

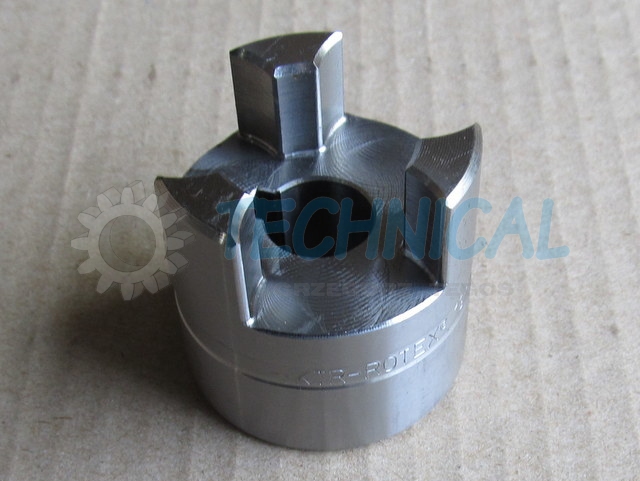

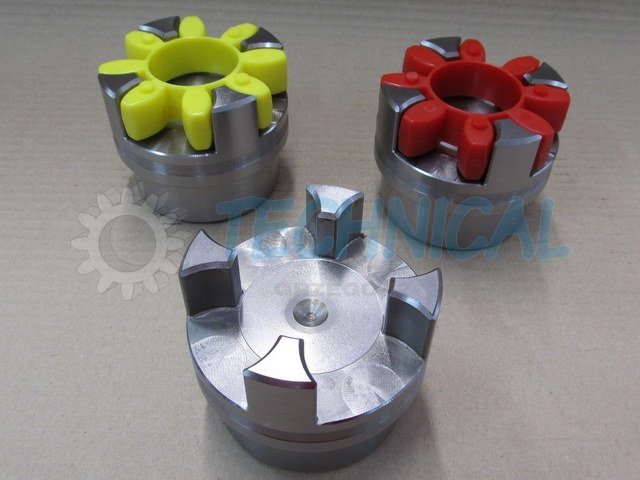

Sprzęgła elastyczne kłowe Rotex sprzęgła dostarczamy z rozwiertem i bez rozwiertu. Sprzęgła podatne Rotex mogą być wyposażone w Taper Lock z montażem wewnątrz od strony kłów, lub od strony zewnętrznej. Sprzęgła Rotex KTR mogą posiadać różnej twardości łączniki elastyczne w zależności od potrzeby przeniesienia momentu obrotowego i tłumienia drgań. Sprzęgła Rotex w zależności od aplikacji są wyposażane w bęben hamulcowy czy tarczę hamulca, przedłużki itp. Więcej informacji w: Sprzęgło Kłowe Katalog_Rotex Sprzęgła KTR
