Pasy zębate Poliuretanowe z metra ELATECH: M ; V (otwarte i zgrzewane) , SIT ; podziałki: T , AT, ATL , TT

Pasy zębate PU z metra z możliwością łączenia o profilu T ; AT ; TT marki ELATECH

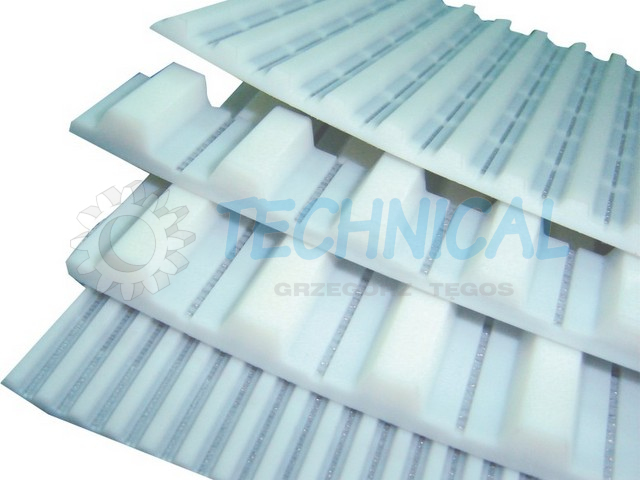

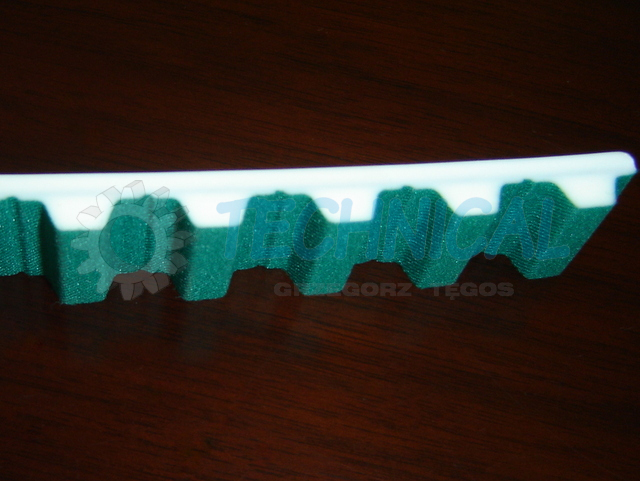

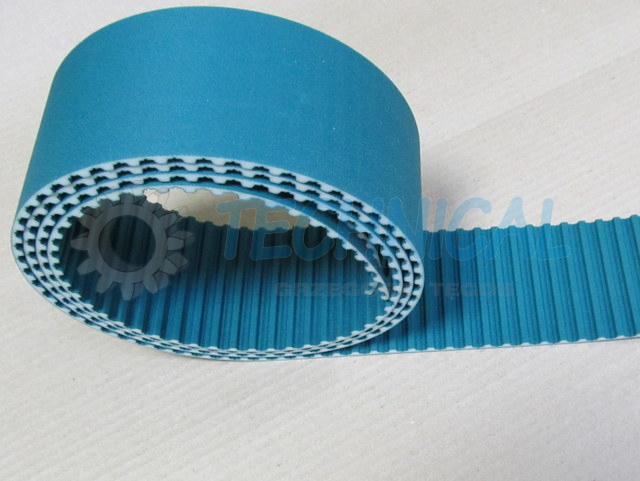

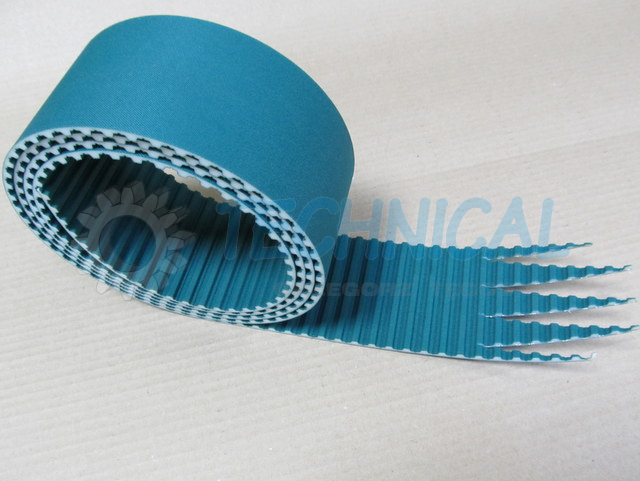

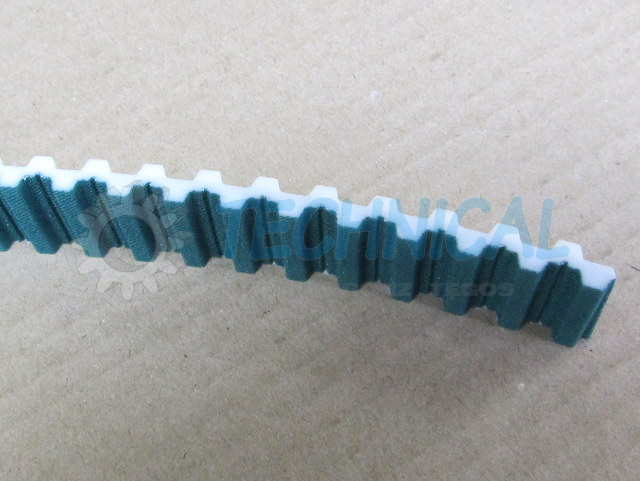

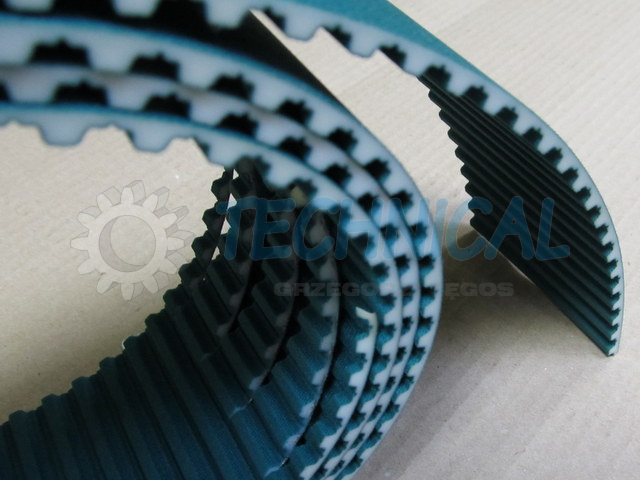

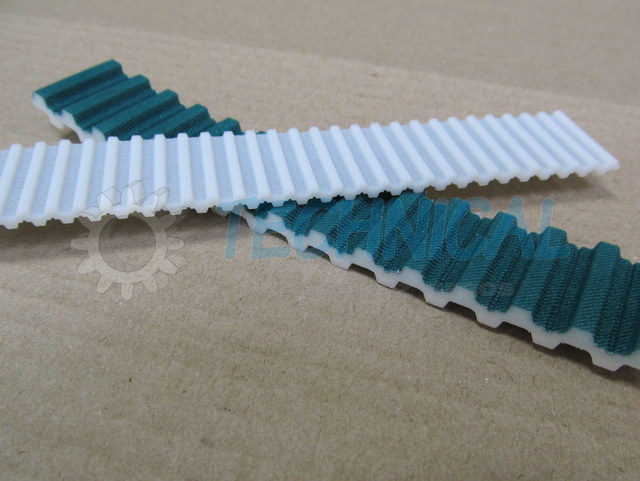

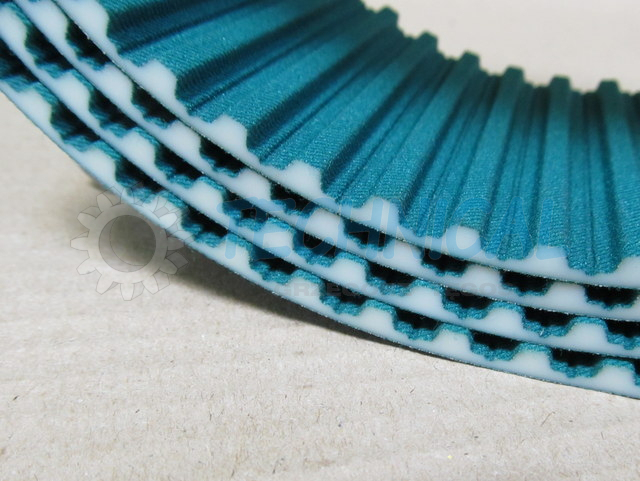

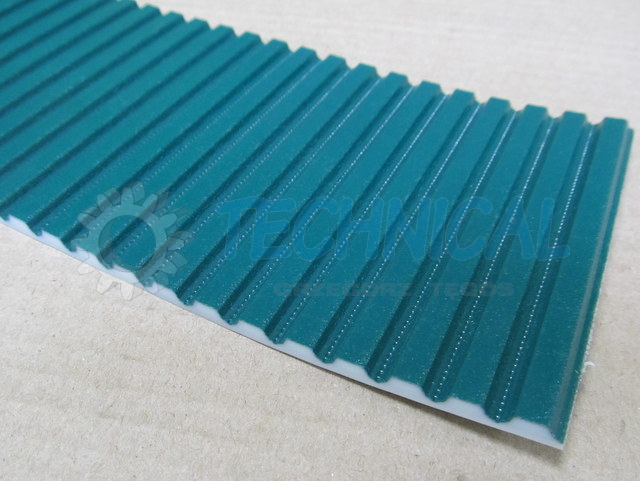

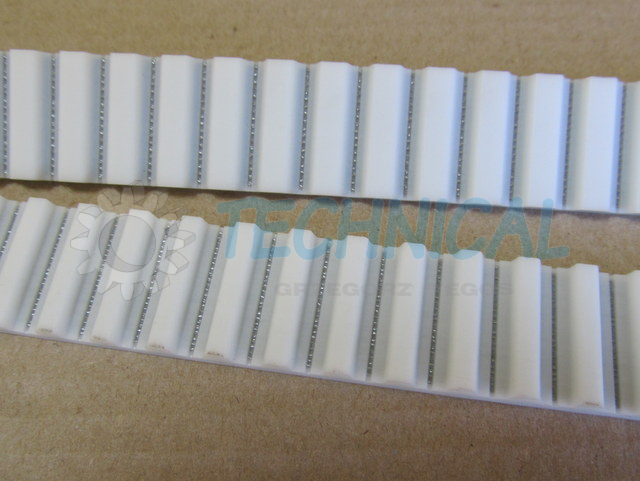

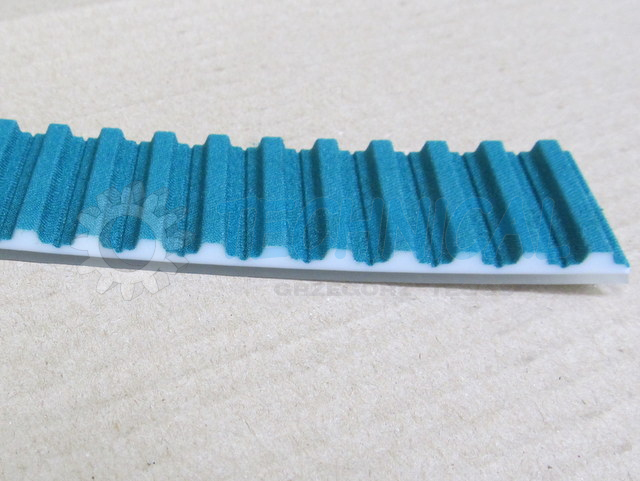

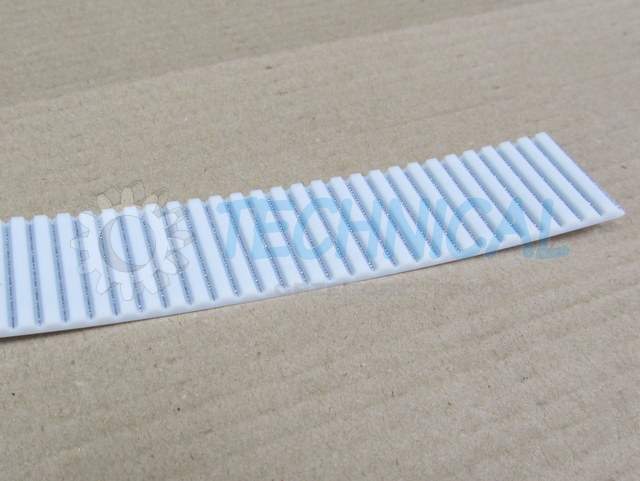

Pasy zębate poliuretanowe opracowane i produkowane przez firmę ELATECH są przygotowane do spełnienia różnych potrzeb inżynierskich projektów, dla zrealizowania napędu liniowego, przeniesienia napędu i zrealizowania transportu (pasy zębate z pokryciem) oraz dla precyzyjnego synchronizowania napędów. Pasy zębate ELATECH produkowane są ze specjalnego PU termoplastycznego o doskonałej odporności na ścieranie z użyciem linek stalowych czy innym kordem o doskonałej wytrzymałości na rozciąganie. Paski zębate mogą być wyposażone w tkaninę poliamidową od strony zębów (na zapytanie). Specjalna poliamidowa tkanina na zębach pasków zębatych zmniejsza współczynnik tarcia, poprawia zazębienie pasa zębatego z kołem zębatym pasowym i wydatnie zmniejsza hałas.

Pasy zębate poliuretanowe ELATECH są certyfikowane zgodnie z dyrektywą RoHS 2011/65/ UE. Na specjalne zapytanie możliwe jest dostarczenie pasów zębatych z metra o właściwościach antyelektrostatycznych zgodnych z ISO 9563 oraz inne specjalne certyfikaty na zapytanie.

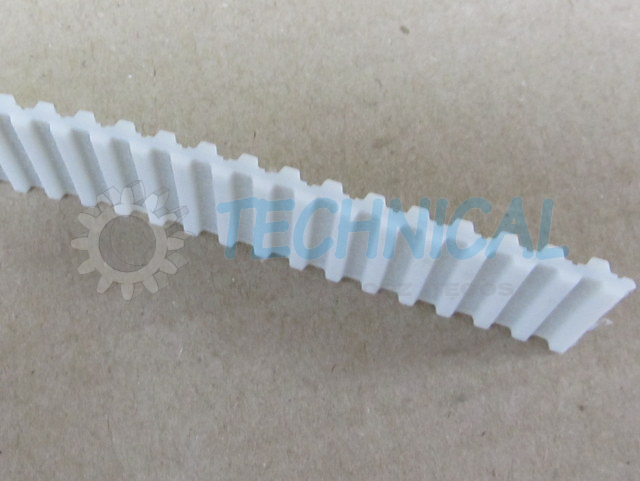

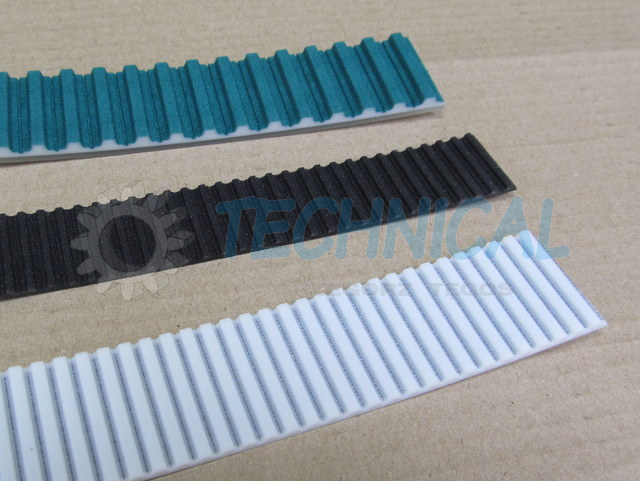

Pasek zębaty ELATECH poliuretanowy w standardzie jest biały. Na życzenie możliwe jest dostarczenie pasów zębatych w innych kolorach.

Pasy zębate poliuretanowe a inne kordy nośne niż standardowe linki stalowe
Dla zmaksmalizowania uniwersalności pasów zębatych i dla zaspokojenia różnych potrzeb aplikacyjnych jest możliwa na zapytanie inna konstrukcja pasów zębatych ELATECH z innymi linkami nośnymi takimi jak:

• HPL wysokowydajne - wysokowytrzymałe linki stalowe: zwiększony przekrój kordu w porównaniu ze standardowymi pasami. Powoduje to mniejsze wydłużenie się pasa zebatego a tym samym zwiększa się dokładność pozycjonowania
• HFE wysokoelastyczny kord: w tym samym przekroju umieszczonych jest więcej drutów skręconych w linkę. Powoduje to mniejsze naprężenia zginające co daje możliwość pracy pasa zębatego po mniejszych średnicach kół około 30% niż standardowy pas.
• INOX kord ze stali nierdzewnej, nadają się do aplikacji w agresywnych środowiska. Mają niższą wytrzymałość na rozciąganie niż standardowe kordy.

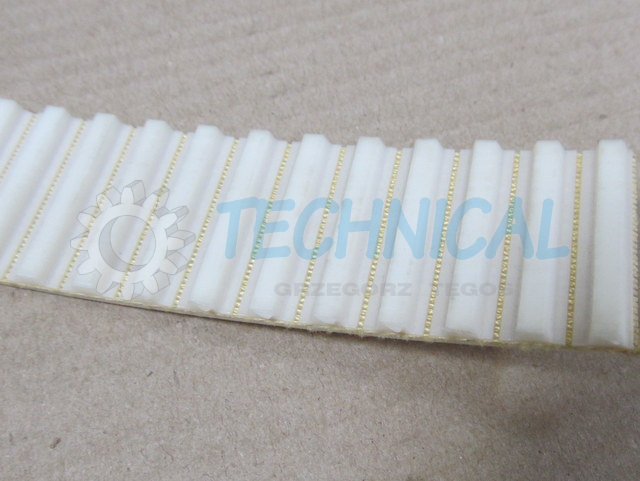

• ARAMID kord: zwiększa elastyczność pasa i zmniejsza wagę pasa zębatego. Należy zauważyć przy stosowaniu pasów zębatych z kordem aramidowym nie są jak linki stalowe, które oferują najlepsze parametry techniczne i stabilność wymiarową pasów.

Tolerancje tabelaryczne długości pasa obowiązują dla wzmocnienia stalowym kordem. W przypadku innych materiałów kordów pasa zębatego (aramidowych, z włókna szklanego) tolerancja długości może być zmienna.

Paski zębate poliuretanowe standardowy kord a właściwości mechaniczne:
• Doskonała stabilność wymiarowa
• Wysoka odporność na ścieranie
• Niskie naprężenie wstępne i niskie obciążenie wałów
• Bezobsługowe
• Wysoka precyzja pozycjonowania liniowego i kątowego
• Wysoka wydajność

Paski zębate ELAtech poliuretanowe i ich właściwości chemiczne a wysoka odporność na:
• Hydroliza
• Ozon
• UVA
• Starzenie się
• Oleje, smary i tłuszcze
• Benzyna
• Dobra odporność na kwasy
• Zakres temperatur roboczych dla standardowego materiału -10 ° C + 80 ° C (chwilowo do 110 ° C). W przypadku bardzo niskiej temperatury pracy, materiałem specjalnym jest mieszanka poliuretanowa termoplastyczna dostępne na zapytanie
• Produkcja pasów bez użycia silikonu

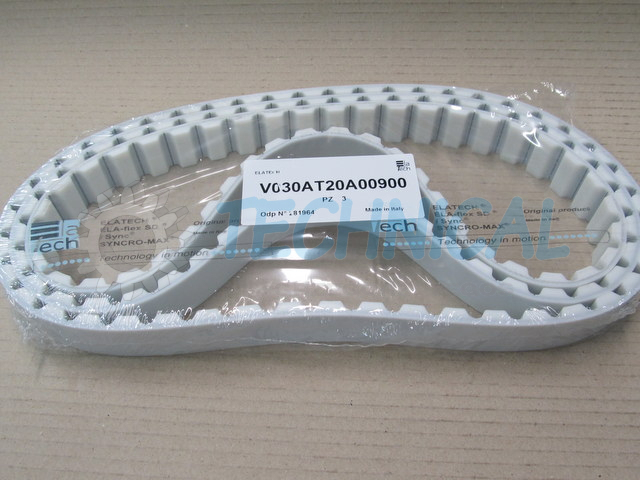

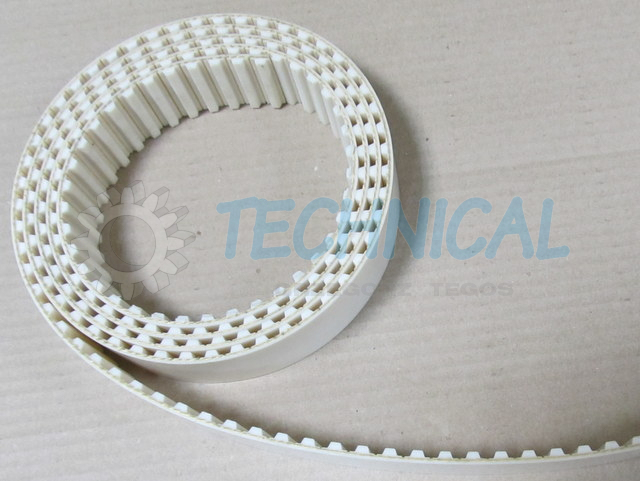

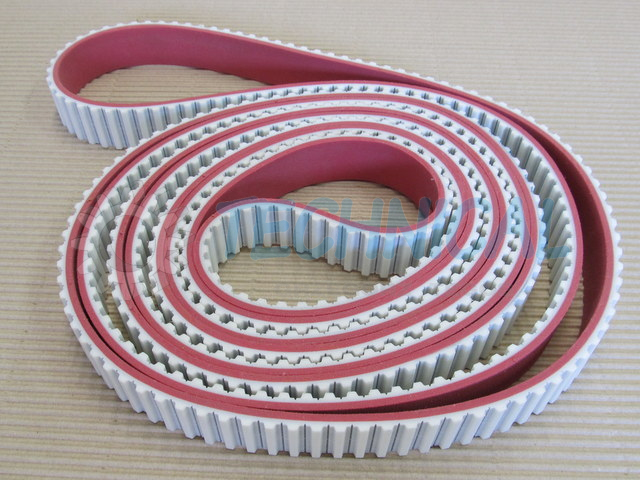

Pasy zębate Elatech V poliuretanowe

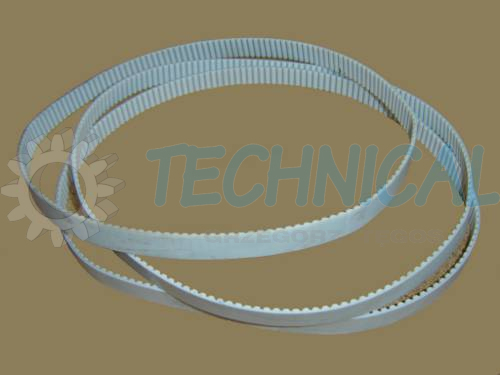

Są to pasy zębate produkowane z otwartych pasów ELATECH® poprzez ich łączenie. Dzięki specyficznemu procesowi produkcji pasów, każda długość pasa może
być wykonana z uwzględnieniem podziałki i profila zęba. Możliwość kombinacji długości i wyposażania pasów zębatych Elatech, ze specjalnymi materiałami pokryciowymi i łączeniem dla każdego profila pasa zębatego, daje idealne możliwości do zastosowania w zsynchronizowanych napędach i wysoce wyspecjalizowanych aplikacjach transportowych.

Pasy zębate Elatech M poliuretanowe

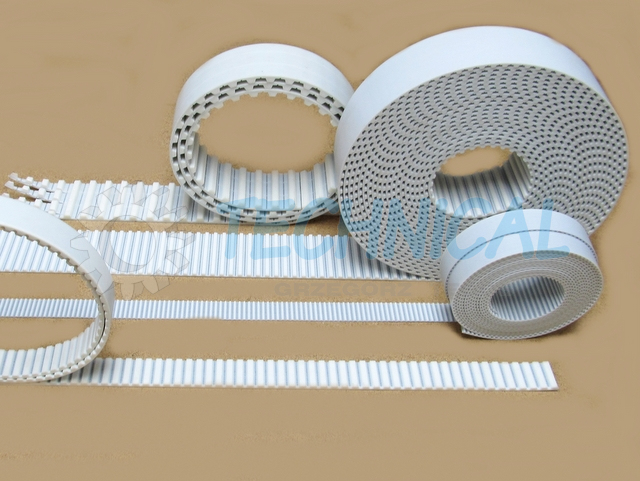

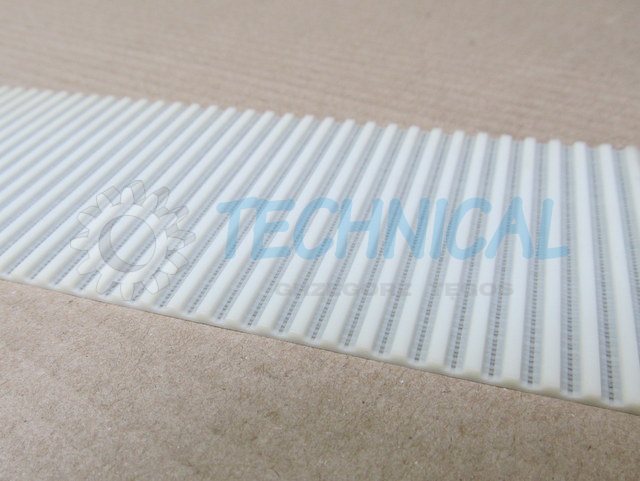

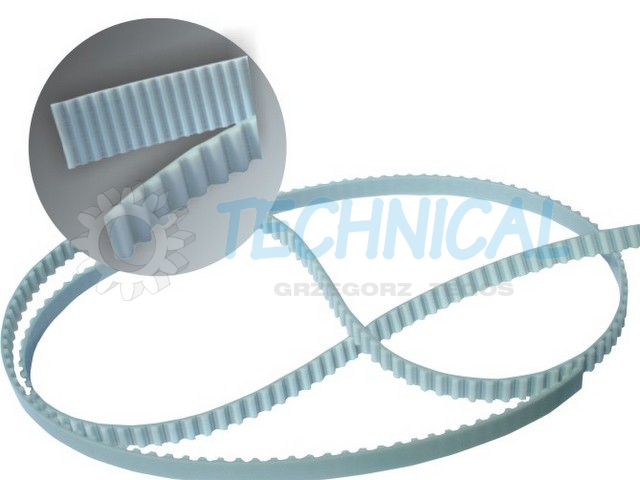

Produkowane są w rolkach o standardowej długości 100 m. Na życzenie dostępne są dłuższe lub krótsze długości pasa zębatego. Znajdują zastosowanie główne w aplikacjach napędami liniowymi.

Zastosowanie pasów zębatych poliuretanowych z metra

Pasy napędowe zębate ELATECH poliuretanowe znajdują zastosowanie wszędzie tam, gdzie wymagana jest wysoka wydajność i precyzyjne oraz solidne przenoszenie mocy.

Charakterystyka pasów zębatych o podziałkach T, AT, ATL, TT:

Pas zębaty T2,5 : • Poliuretanowy pasek zębaty ze stalowymi linkami, • Profil zęba trapezoidalny zgodny z ISO 17396, • Podziałka metryczna 2,5 mm, • Idealny do napędów wymagających dużej elastyczności pasa, • Szeroko stosowane do transportu, napędu liniowego i lekkich obciążeń, • Kolor biały

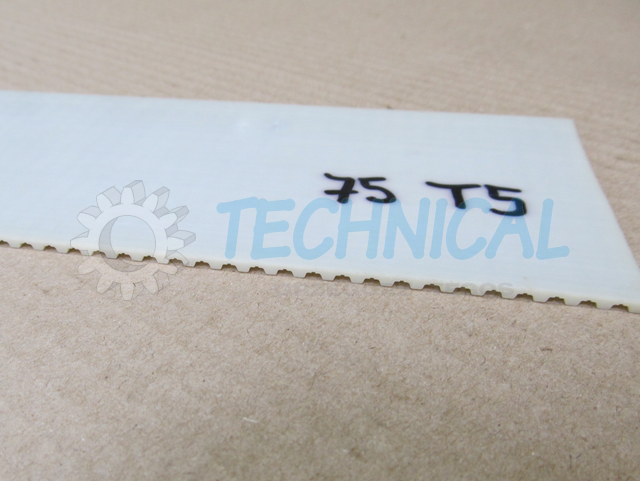

Pas zębaty T5 : • Poliuretanowy pasek zębaty ze stalowymi linkami, • Profil zęba trapezoidalny zgodny z ISO 17396, Podziałka metryczna 5 mm, • Idealny do napędów wymagających dużej elastyczności pasa, • Szeroko stosowane do transportu, napędu liniowego i transmisji lekkich mocy, • Dostępne wykonanie dwustronnie zębate pasa, • Kolor biały.

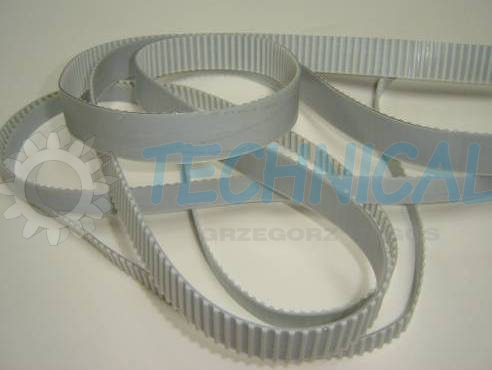

Pas zębaty T10 : • Poliuretanowy pasek zębaty ze stalowymi linkami, • Profil zęba trapezoidalny zgodny z ISO 17396, • Podziałka metryczna 10 mm, • Idealny do napędów wymagających dużej elastyczności pasa, • Szeroko stosowane do transportu, napędu liniowego i transmisji średniej mocy, • Dostępne wykonanie dwustronnie zębate pasa, • Kolor biały.

Pas zębaty T20 : • Poliuretanowy pasek zębaty ze stalowymi linkami, • Profil zęba trapezoidalny zgodny z ISO 17396, • Podziałka metryczna 20 mm, • Idealny do napędów wymagających dużej elastyczności pasa, • Szeroko stosowane do transportu, napędu liniowego i do transmisji dużej mocy, • Dostępne wykonanie dwustronnie zębate pasa, • Kolor biały.

Pas zębaty AT3 : • Poliuretanowy pasek zębaty ze stalowymi linkami, • Profil zęba trapezoidalny zgodny z ISO 17396, • Podziałka metryczna 3 mm, • Profil zęba i wymiar są zoptymalizowane, aby zagwarantować jednolity rozkład obciążenia i minimalne odkształcenie pod obciążeniem, • Wysoka wytrzymałość i nisko rozciągliwe stalowe linki gwarantują wysoką jakość, stabilności i niskie wydłużenie, • Zredukowany efekt wielokąta przy zmniejszonej wibracji napędu, • Szczególnie nadaje się do napędów liniowych i lekkiej transmisji mocy oraz do aplikacji o dużej dokładności pozycjonowania osiowego i kątowego, • Ujemna tolerancja długości dostępna na życzenie - pas wykonuje się lekko krótszy a po odpowiednim naprężeniu jest na tzw "zero"

Pas zębaty AT5 : • Poliuretanowy pasek zębaty ze stalowymi linkami, • Profil zęba trapezoidalny zgodny z ISO 17396, • Podziałka metryczna 5 mm, • Profil i wymiar zęba są zoptymalizowane w celu zapewnienia jednolitości rozkładu obciążenia i minimalnego odkształcania pod obciążeniem
• Wysoka wytrzymałość i nisko rozciągliwe stalowe linki gwarantują wysoką stabilność napędu i niskie wydłużenie pasa, • Zredukowany efekt wielokąta przy zminimalizowanej wibracji napędu, • Szczególnie nadaje się do napędów liniowych i lekkiej transmisji mocy oraz dla aplikacji o dużej dokładności pozycjonowania osiowego i kątowego, • Dostępne wykonanie dwustronnie zębate pasa, • Ujemna tolerancja długości dostępna na życzenie - pas wykonuje się lekko krótszy a po naciągnięciu odpowiednim jest na tzw "zero"

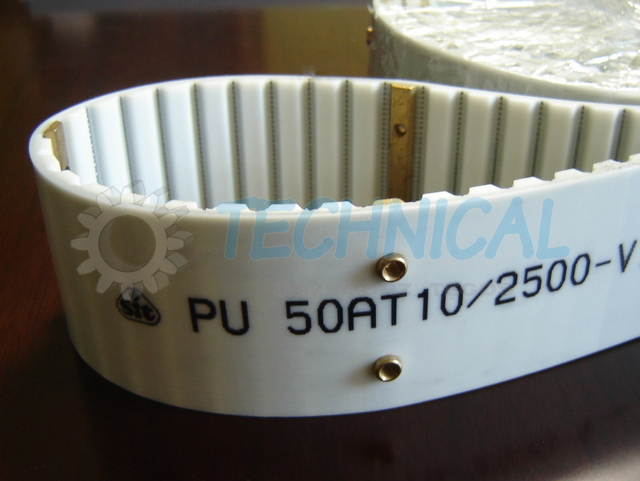

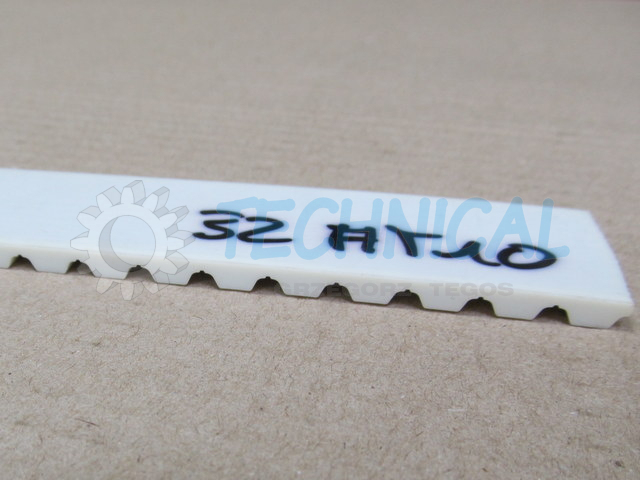

Pas zębaty AT10 : • Poliuretanowy pasek zębaty ze stalowymi linkami, • Profil zęba trapezoidalny zgodny z ISO 17396, • Podziałka metryczna 10 mm, • Profil i wymiar zęba są zoptymalizowane w celu zapewnienia jednolitości rozkładu obciążenia i minimalnego odkształcenia pod obciążeniem, • Wysoka wytrzymałość i nisko rozciągliwe stalowe linki gwarantują wysoką stabilność i niskie wydłużenie, • Zredukowany efekt wielokąta przy zmniejszonej wibracji napędu, • Szczególnie nadaje się do napędów liniowych i transmisji średniej mocy oraz aplikacji o dużej dokładności pozycjonowania osiowego i kątowego, • Dostępne wykonanie dwustronnie zębate pasa, • Ujemna tolerancja długości dostępna na życzenie - pas wykonuje się lekko krótszy a po naciągnięciu odpowiednim jest na tzw "zero"

Pas zębaty AT20 : • Poliuretanowy pasek zębaty ze stalowymi linkami, • Profil zęba trapezoidalny zgodny z ISO 17396, • Podziałka metryczna 20 mm, • Profil i wymiar zęba są zoptymalizowane w celu zapewnienia jednolitości rozkładu obciążenia i minimalne odkształcenie pod obciążeniem
• Wysoka wytrzymałość i nisko rozciągliwe stalowe kable gwarantują wysoką stabilność i niskie wydłużenie, • Zredukowany efekt wielokąta przy zmniejszonej wibracji napędu, • Szczególnie nadaje się do napędów liniowych i ciężkiej transmisji mocy oraz wszelkich aplikacjach o dużej dokładności pozycjonowania osiowego i kątowego, • Dostępne wykonanie dwustronnie zębate pasa

Pas zębaty ATL5 : • Wysokowydajny - o podwyższonej wytrzymałości poliuretanowy pasek zębaty ze stalowymi linkami HPL, • Podziałka metryczna 5 mm, • Specjalnie zaprojektowany do napędów liniowych, • Kord - linki stalowe nośne ze zwiększonym dopuszczalnym obciążeniem rozciągającym w porównaniu do standardu dla mniejszego wydłużenia pasa, • Wykonane ze specjalnym naprężeniem wstępnym i tolerancją podziałki w celu zagwarantowania wysokiej precyzji w pozycjonowaniu w napędach liniowych, • Ujemna tolerancja długości dostępna na życzenie

Pas zębaty ATL10 : • Wysokowydajny - o podwyższonej wytrzymałości poliuretanowy pasek zębaty ze stalowymi linkami HPL, • Podziałka metryczna 10 mm, • Specjalnie zaprojektowany do napędów liniowych, • Kord - linki stalowe nośne ze zwiększonym dopuszczalnym obciążeniem rozciągającym w porównaniu do standardu dla mniejszego wydłużenia pasa, • Wykonane ze specjalnym naprężeniem wstępnym i tolerancją podziałki w celu zagwarantowania wysokiej precyzji w pozycjonowaniu w napędach liniowych, • Ujemna tolerancja długości dostępna na życzenie

Pas zębaty ATL20 : • Wysokowydajny - o podwyższonej wytrzymałości poliuretanowy pasek zębaty ze stalowymi linkami HPL, • Podziałka metryczna 20 mm, • Specjalnie zaprojektowany do napędów liniowych, • Kord - linki stalowe nośne ze zwiększonym dopuszczalnym obciążeniem rozciągającym w porównaniu do standardu dla mniejszego wydłużenia pasa, • Wykonane ze specjalnym naprężeniem wstępnym i tolerancją podziałki w celu zagwarantowania wysokiej precyzji w pozycjonowaniu w napędach liniowych, • Ujemna tolerancja długości dostępna na życzenie

Pas zębaty TT5 w napędach maszyn dziewiarskich : • Poliuretanowe paski zębate, • Trapezowy profil zęba zgodnie z DIN 7721 T1, • Podziałka metryczna 5 mm, • Standardowy kolor: niebieski z linkami z kevlarowymi, biały ze stalowymi linkami, inne kolory dostępne na życzenie, • Poliuretan 88 Sh A, • TT5 ELATECH® produkuje specjalne pasy TT5, które zostały specjalnie zaprojektowane do stosowania w okrężnych napędach maszyn dziewiarskich.
