Motoreduktor płaski

Przekładnia walcowa płaska.

Oferujemy całą gamę motoreduktorów i reduktorów walcowych z płaskim korpusem. Motoreduktor płaski to przekładnia walcowa płaska z silnikiem elektrycznym. Przekładnia walcowa płaska z silnikiem to często stosowany napęd w maszynach dużych obciążeń. Firma PUJOL produkuje serie motoreduktorów DX, Są to reduktory walcowe płaskie - przekładnie walcowe płaskie z silnikiem elektrycznym o osiach równoległych i o zwartej i sztywnej konstrukcji w żeliwnym korpusie.

Przekładnia walcowa płaska do przeniesienia napędu w maszynach przemysłowych.

Silnik elektryczny i reduktor walcowy płaski to przekładnia walcowa płaska redukcyjna zębata jako napęd zasadniczy w napędach maszyn i urządzeń.

Motoreduktory walcowe płaskie o osiach równoległych to silnik z przekładnią walcową zębatą płaską.



Przekładnie walcowe płaskie o osiach równoległych serii DX - 2 i 3 - stopniowe.



Oznaczenia:

DXCM - motoreduktor płaski walcowy (silnik elektryczny z przekładnią płaską walcową)

DXC - reduktor walcowy płaski - przekładnia walcowa płaska o osiach równoległych z kołnierzem IEC do montażu silnika elektrycznego kołnierzowego

DX - reduktor walcowy płaski o osiach równoległych z wałem wejściowym pełnym.

 Przekładnie walcowe płaskie o osiach równoległych są do wszechstronnego stosowania jako napęd główny maszyn i urządzeń. Motoreduktory płaskie walcowe mają koła hartowane i szlifowane o zębach skośnych co przekłada się na cichą pracę, dużą wytrzymałość i wysoką sprawność. Wały są umieszczone równolegle, dzięki temu mają zwartą konstrukcję.



 Motoreduktory płaskie i reduktory walcowe płaskie produkowane są w korpusach żeliwnych co je charakteryzuje dużą wytrzymałością i sztywnością. Korpusy przekładni  walcowych płaskich oferowane są z mocowaniem za otwory gwintowane w korpusie, na kołnierzu, na gumibloku, lub za ramię reakcyjne. Mocowanie na gumibloku lub za ramię reakcyjne stosowane między innymi w transporterach taśmowych jest elastyczne (pływające) i łatwe w zastosowaniu. Wał wyjściowy przekładni walcowych płaskich standardowo jest tuleją drążoną przelotową - drążoną z wpustem lub pierścieniem zaciskowym, do bezpośredniego osadzania na wałach maszyn i urządzeń. Wał wyjściowy może być również  pełen jednostronny z wpustem lub dwustronny z wpustem.



 Motoreduktory -płaskie i przekładnie walcowe płaskie o osiach równoległych od strony wejściowej są montowane z kołnierzem IEC. Zaletą przekładni płaskich z kołnierzem IEC jest możliwość montażu ogólnie dostępnych standardowych silników, jak również niestandardowych z dodatkowym wyposażeniem (np. hamulec, obce chłodzenie, enkoder itd.) różnych producentów. Kołnierz IEC w przekładni walcowej płaskiej umożliwia również stosowanie między silnikiem a reduktorem np. wariatory cierne, wariatory pasowe, sprzęgła hydrokinetyczne w obudowach itd.



 Przekładnia walcowa płaska może być również od strony wejściowej wyposażona w wał pełen co umożliwia napędzanie ich poprzez np. różnego rodzaju sprzęgła, przekładnie pasowe, przeguby Cardana itd.



 Stosowane przez producenta wysokiej jakości uszczelniacze i łożyska oraz wysokiej klasy oleje we wszystkich oferowanych przekładniach walcowych płaskich czynią je prostymi w obsłudze i zapewniają ich długą żywotność.


Zastosowanie silnika elektrycznego z przekładnią walcowa płaską typu DX:

  • transportery,
  • przenośniki ślimakowe,
  • mieszadła,
  • młyny,
  • kruszarki,
  • pompy,
  • obrabiarki itd.

Czy używasz motoreduktor płaski w swoich napędach maszyn?

Czy potrzebujesz przekładni walcowej płaskiej do redukcji obrotów i podwyższenia momentu obrotowego?

Zamów i kup teraz przekładnie walcowe płaskie do napędu swoich urządzeń w fabryce.

Inni już kupili i stosują motoreduktor płaski walcowy z przekładnia płaską zębatą.

Przekładnia walcowa płaska to stabilny reduktor walcowy do synchronicznych redukcji obrotów i podwyższenia momentów obrotowych na wale napędowym maszyny.

Fabryka Pujol producent motoreduktorów płaskich gwarantem wysokiej europejskiej jakości!



Przekładnia walcowa płaska gwarancją sztywnego i zwartego przeniesienia mocy i obrotów na wał napędowy maszyny.
Galeria przekładni walcowych płaskich zębatych z kołnierzem IEC B5 do montażu silnika elektrycznego.

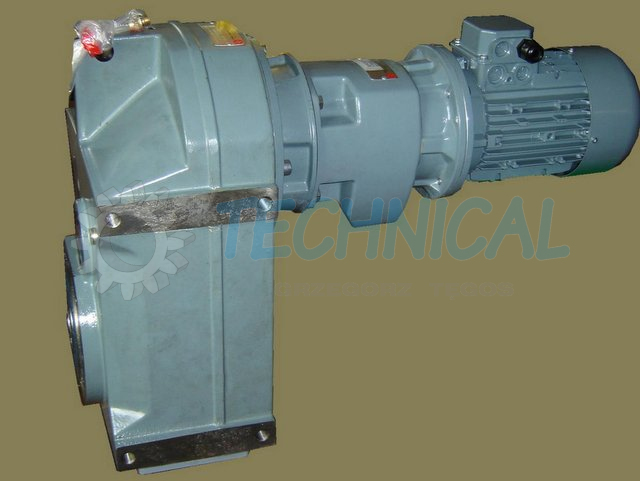

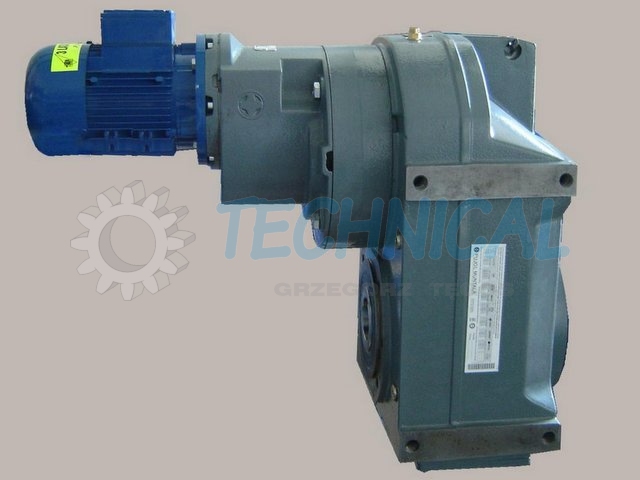

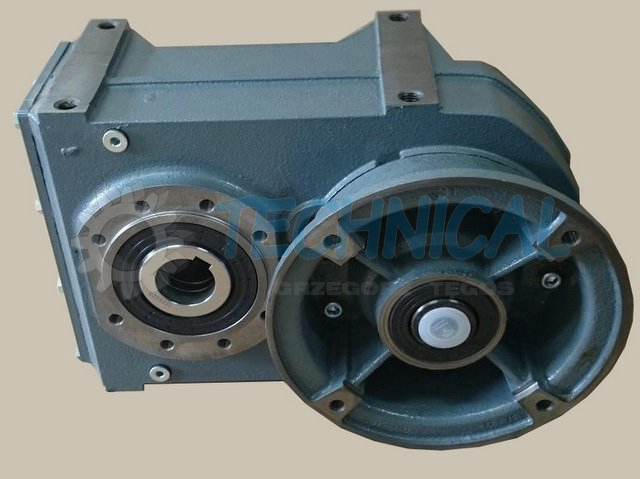

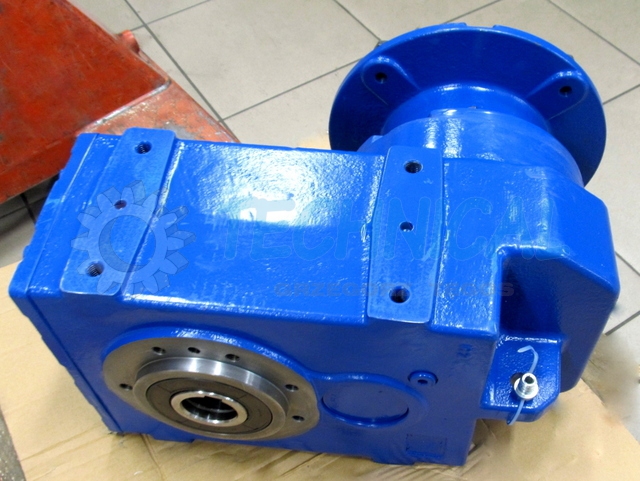

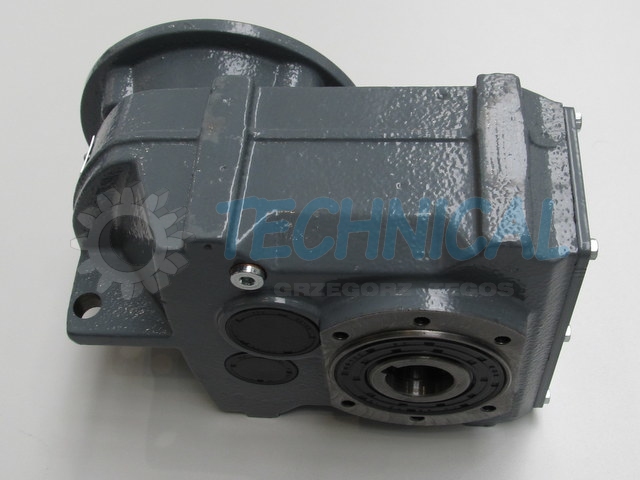

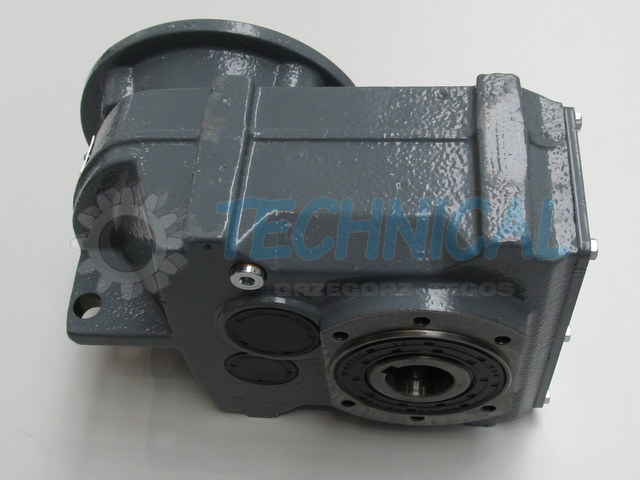

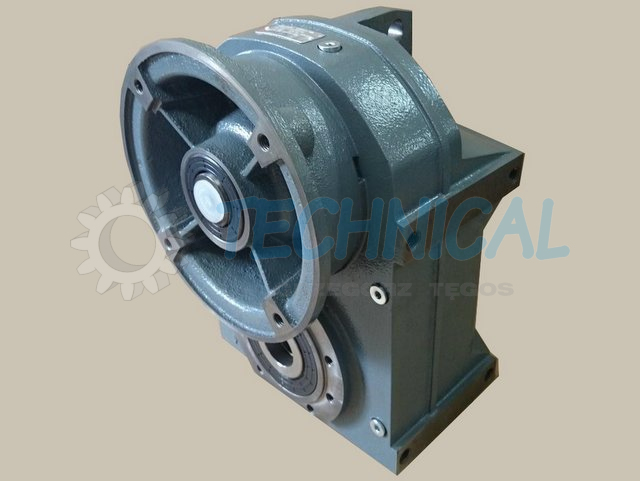

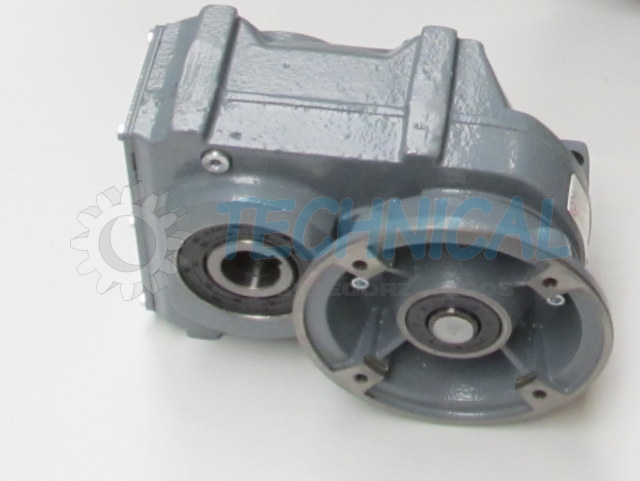

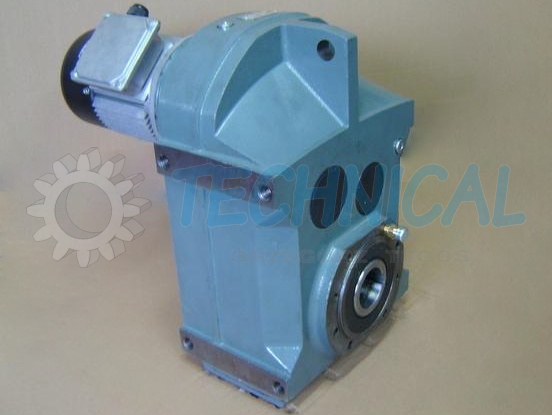

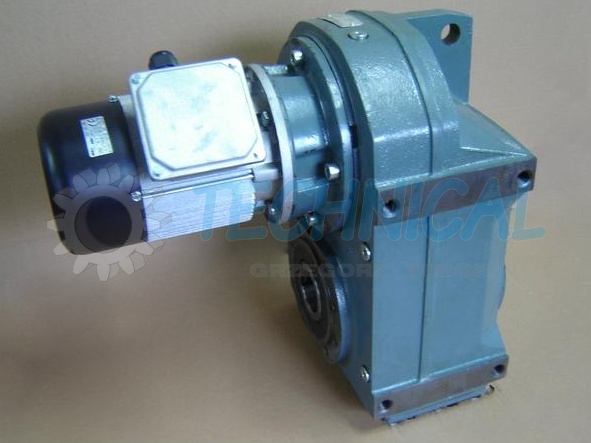

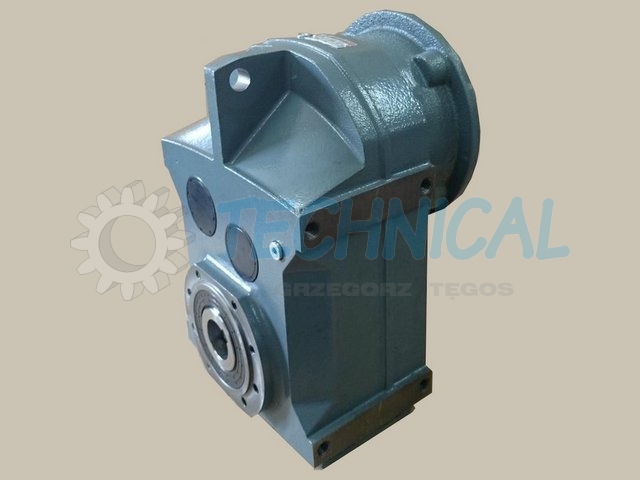

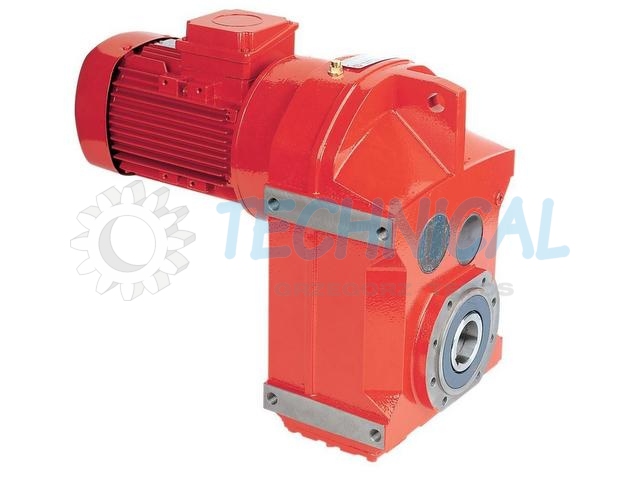

Reduktory walcowe płaskie z wałem drążonym i kołnierzem B5 pod silnik elektrycznyPrzekładnia walcowa płaskaReduktory walcowe płaskie o osiach równoległych marki PUJOL wyposażone w wał drążony Motoreduktor walcowy płaskiMotoreduktor walcowy płaski o osiach równoległych z wałem drążonym czyli przekładnia walcowa płaska z silnikiem elektrycznymMotoreduktory walcowe wielostopniowe z silnikiem elektrycznym Motoreduktory walcowe płaskie napędzane silnikiem elektrycznym indukcyjnym marki PUJOL Reduktory walcowe o osiach równoległych i kołnierzem pod silnik B5 marki PUJOL Przekładnie walcowe płaskie Reduktory walcowe o osiach równoległych - przekładnie płaskie walcowe
Reduktory walcowe płaskie o osiach równoległych serii DX, DXC i motoreduktory - silniki z przekładnia walcową zębatą DXCM są wykonane w standardzie z wałem drążonym i małym kołnierzem mocującym. Korpusy reduktorów DX posiadają obrobione powierzchnie z otworami i można standardowy reduktor walcowy wyposażyć w: duży kołnierz mocujący, gumi blok, jednostronny wał pełen, dwustronny wał pełen, ramię reakcyjne, a na specjalne zamówienie wał drążony może być wykonany bez rowka pod wpust z pierścieniem zaciskowym. W tym pdf można znaleźć rysunek jak wykonać wał pełen do wału drążonego reduktora. Przekładnia z silnikiem elektrycznym może być wyposażona indywidualnie wg potrzeb aplikacji
* = pole wymagane
  • Informujemy, że będziemy przetwarzać Państwa dane osobowe zgodnie z Rozporządzeniem RODO. Wszelkie zmiany można zgłaszać pod adresem: rodo@technical.pl

Przekładnia walcowa płaska z wałem drążonym do nasadzenia na wał pełny maszyny w systemie tzw. "pływającym"
Motoreduktor płaski walcowy zębaty o zębach skośnych to zwarta i solidna konstrukcja w napędzaniu urządzeń o dużym obciążeniu i zapotrzebowaniu na Nm.
