Przenośniki łukowe, transportery łukowe

Przenośnik łukowy - transporter łukowy z taśmą transportującą PVC lub PU.

Przenośniki łukowe służą do zmiany kierunku transportowanego produktu. Na transporterach łukowych można zmienić kąt transportu produktu o 30 do 180st. Standardowe - najczęściej spotykane przenośniki łutowe to 90st.

Przenośnik łukowy z taśmą transportującą tkaninowo-tworzywową.

Transporter łukowy nierdzewny lub z konstrukcją ze stali węglowej malowany proszkowo.

 Przenośniki łukowe - produkowane wg usystematyzowanego katalogu.


 Transportery łukowe taśmowe umożliwiają zmianę kierunku transportu produktów na taśmie transportującej. Zapewniają ciągły, stabilny i wyrównany przepływ produktów niezależnie od ich kształtu.Firma oferuje szeroki zakres transporterów łukowych z taśmami poliuretanowymi lub PVC, wykonanych  w różnych technologiach, co pozwala na wybór w pełni odpowiadającego rozwiązania. Posiadamy w ofercie zaprojektowane i zwymiarowane transportery łukowe, które można odczytać z katalogu.


 Wykonanie transporterów łukowych

  • taśma transportera: PCV lub PU z możliwością pracy po łuku
  • profil ze stali nierdzewnej lub malowanej farbą epoksydową (w wielu różnych wymiarach)



 Na przenośnikach łukowych transportujących można zmienić kąt transportu produktu od 30 do 180 stopni.



Dostępne są wersje transporterów łukowych:


 Transporter łukowy RE:

Ta wersja transporterów łukowych jest wyposażona w bębny stożkowe to rozwiązanie gwarantuje:

  • właściwe ułożenie transportowanych produktów
  • cichą pracę-transportowanie ciężkich produktów przy dużych prędkościach

 Ta wersja transporterów łukowych jest znana naszym klientom jako rozwiązanie o niezawodnej, wydajnej, solidnej i trwałej konstrukcji. Wersja ta spełnia rygorystyczne wymagania techniczne i dlatego jest instalowana w takich przemysłach jak: spożywczym, chemicznym, logistyce, automatyce, pakowaniu itp


Dane techniczne przenośników łukowych  RE:

  • taśma napędzana bębnami stożkowymi i prowadzona przez łożyska toczne
  • kąt pracy 20º-180º-szerokość taśmy od 185 do 1990mm
  • maksymalna waga ładunku- od 30 do 200kg
  • maksymalna prędkość do 80m/min-regulacja naciągu +/- 50mm
  • motoreduktor SEW 230/400 V , 3 fazy-bezpośredni montaż na wale drążonym motoreduktora
  • minimalna temperatura pracy  +3ºC
  • konstrukcja transportera z profili ze stali zwykłej malowanej lub kwasoodpornej


 Opcje transportera łukowego typu RE:-PCV, filc, poliester, odporne na ogień - samogasnące, gumowe.-napęd pod transporterem lub na zewnętrznym promieniu transportera łukowego-możliwość regulacji prędkości falownikiem-możliwość dwukierunkowej pracy taśmy po przeinstalowaniu napędu-burty boczne ze stali zwykłej, stali nierdzewnej lub tworzywa-nogi zakończone kółkami z hamulcem-wszystkie kolory RAL farby epoksydowej

Transporter łukowy taśmowy CCD:

 Ta wersja transporterów taśmowych łukowych jest wyposażona w cylindryczne rolki o średnicy 45mm. Przenośnik łukowy taśmowy jest prowadzony przez łańcuch. To rozwiązanie gwarantuje:-regularną i jednostajną prędkość pracy-optymalne przenoszenie lekkich ładunków, nawet rozdrobnionych na małe kawałki-szczególnie cicha praca-perfekcyjne przenoszenie transportowanych produktów bez poślizgu i przesunięć. Wersja transporterów łukowych CCD jest ceniona za jej małe wymiary, prostą konstrukcję, lekkość, umiarkowany koszt.
Cylindryczne rolki o średnicy 45mm umożliwiają transport takich małych produktów jak: gazety, książki, ulotki, koperty, produkty spożywcze (np. czekolada, ciastka, kawa), bieliznę, perfumy, leki, elektronikę, małe metalowe elementy.


Dane techniczne transportera łukowego CCD:

  • kąt 14º-180º-szerokość taśmy od 90 do 1190 mm
  • maksymalna waga ładunku od 10 do 30kg
  • maksymalna prędkość 24m/min-podparcie regulowane: +/- 50mm
  • motoreduktor SEW 230/400 V,  silnik trójfazowy na zewnątrz promienia, montowany bezpośrednio na wale drążonym
  • minimalna temperatura pracy  +3ºC
  • konstrukcja transportera zrobiona ze stali zwykłej malowanej lub kwasoodpornej

Opcje transportera łukowego typu CCD:

  • dopasowywanie na specjalnych szynach typu N, dla dużych prędkości
  • dostępne taśmy: PCV, filc, poliester,
  • taśmy odporne na ogień - samogasnące
  • instalacja motoreduktora pod przenośnikiem łukowym za pomocą przekładni pasowej zębatej
  • możliwość dwukierunkowej pracy taśmy po przeinstalowaniu napędu
  • możliwość regulacji prędkości falownikiem
  • automatyczna smarownica łańcucha
  • obrzeża boczne ze stali zwykłej, stali nierdzewnej lub tworzywa
  • nogi transportera zakończone kółkami z hamulcem
  • wszystkie kolory RAL farby epoksydowej



 Transporter łukowy SRI:

 Ta wersja transporterów łukowych jest wykonana bez promienia wewnętrznego z równoległymi rolkami o średnicy 45mm.
Ta technologia gwarantuje:-wykonywanie półobrotu (180ºC) przy bardzo małych gabarytach-regularna i jednostajna prędkość-optymalne przenoszenie lekkich ładunków, nawet rozdrobnionych na bardzo małe kawałki-szczególnie cicha praca-perfekcyjne przenoszenie transportowanych produktów bez poślizgu i przesunięć.
 Wersja przenośników łukowych taśmowych łukowych SRI jest ceniona za jej małe wymiary, prostą konstrukcję, lekkość, umiarkowany koszt.Cylindryczne rolki o średnicy 45mm umożliwiają transport takich małych produktów jak: gazety, książki, ulotki, koperty, produkty spożywcze (np. czekolada, ciastka, kawa), bieliznę, perfumy, leki, elektronikę, małe metalowe elementy.

Dane techniczne transporterów łukowych taśmowych SRI:

  • średnica równoległych rolek: 45mm
  • taśma przenośnikowa prowadzona przez łańcuch
  • kąt 180º-szerokość taśmy od 500 do 1100mm
  • maksymalna waga ładunku do 20kg
  • maksymalna prędkość do 25m/min
  • regulacja oparcia +- 50mm
  • motoreduktor SEW 230/400 V,  silnik trójfazowy montowany bezpośrednio na wale drążonym
  • minimalna temperatura pracy +3ºC
  • konstrukcja profilowa, zrobiona ze stali malowanej lub kwasoodpornej

 Opcje transportera łukowego SRI - dopasowywanie na specjalnych szynach typu N, dla dużych prędkości.-automatyczne urządzenie smarujące łańcuch, -dostępne taśmy: PCV, filc, poliester, odporne na ogień -samogasnące-obrzeża boczne ze stali zwykłej, stali nierdzewnej lub tworzywa-nogi zakończone kółkami z hamulcem-podwójny kierunek obrotów po przemontowaniu motoreduktora-regulowana prędkość falownikiem-wszystkie kolory RAL farby epoksydowej


Zastosowanie przenośników łukowych taśmowych:

Przenośniki taśmowe łukowe znajdują zastosowanie wszędzie tam, gdzie wymagana jest  zmiana kierunku transportu produktów na taśmie transportującej. Przykłady obszarów, w których mogą pracować podano powyżej.



 Czy korzystasz z możliwości zmiany kierunku produktu przenośnikami łukowymi?

Stosując przenośnik łukowy możesz łatwo ominąć słup na hali produkcyjnej.

Przenośniki łukowe - transportery łukowe gotowe propozycje katalogowe powtarzalne wykonania!

Jeśli planujesz ominąć słup na hali czy zawrócić kierunek produkcji zastosuj transporter łukowy!


 Galeria foto z transporterami łukowymi.

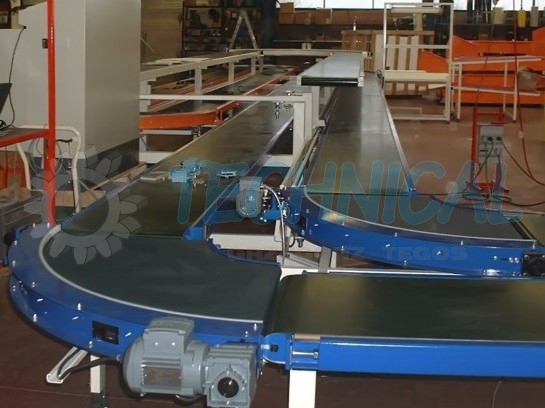

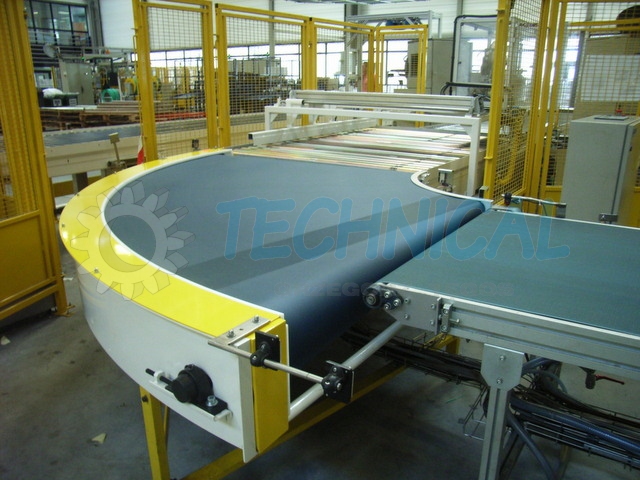

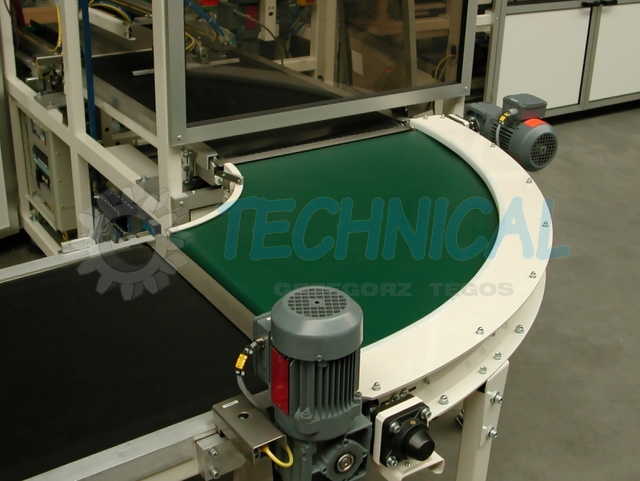

Przenośniki łukowe 90st jako standardowe podstawowe wykonanie.

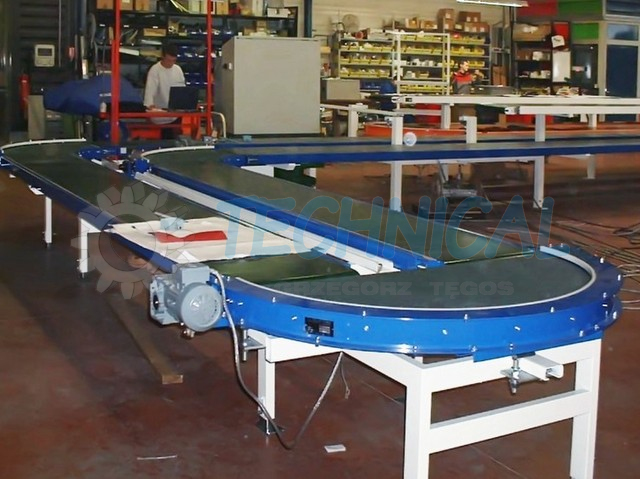

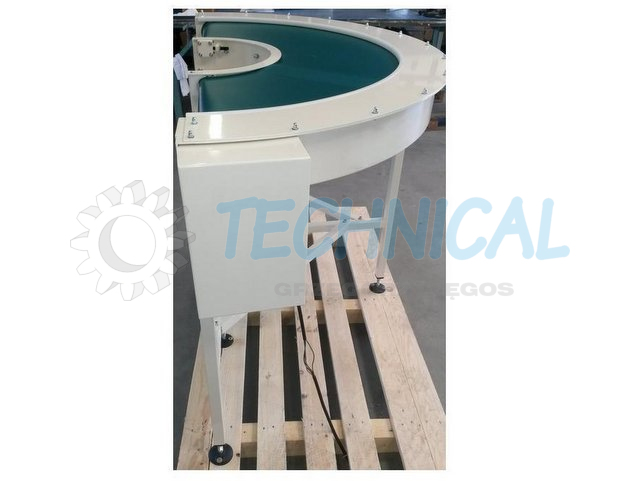

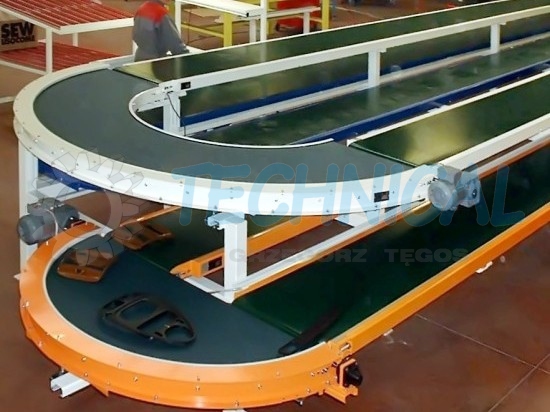

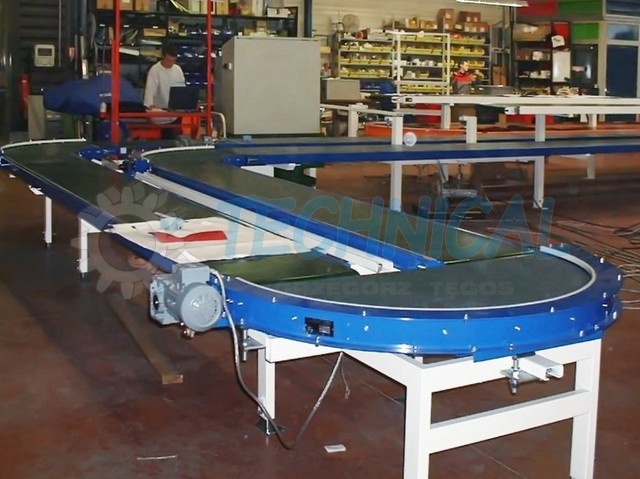

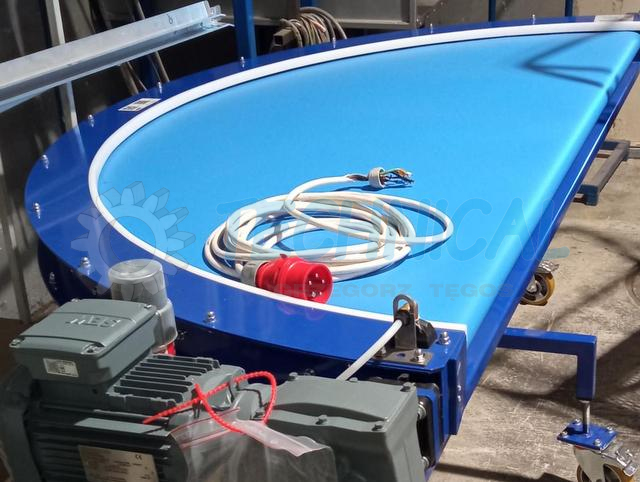

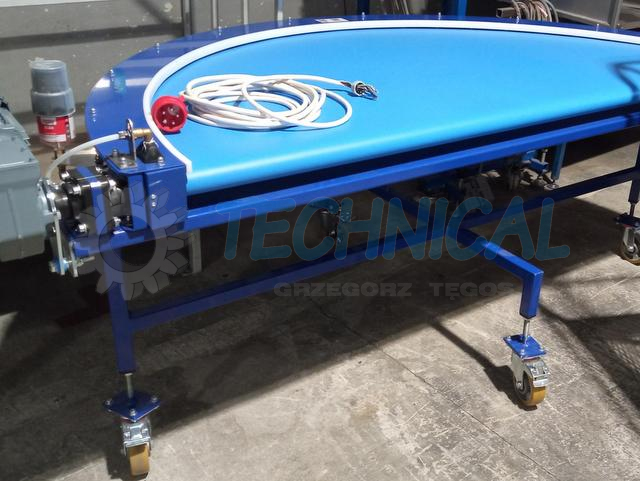

Transportery łukowe do nawrotu produktu o 180 stopni.

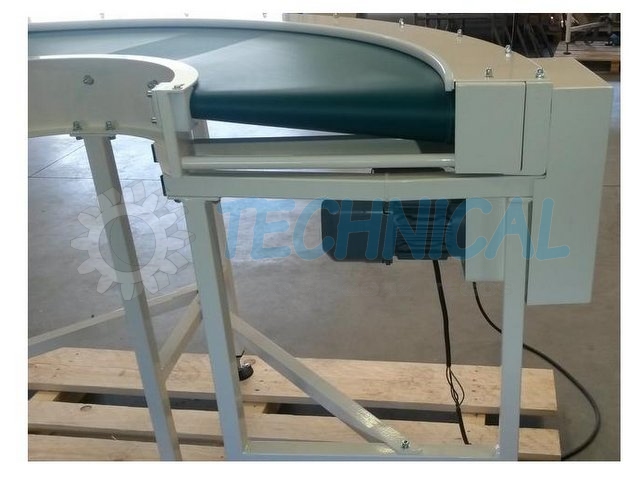

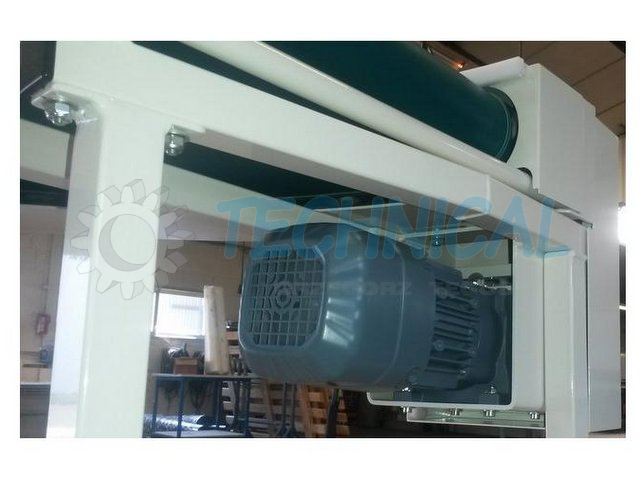

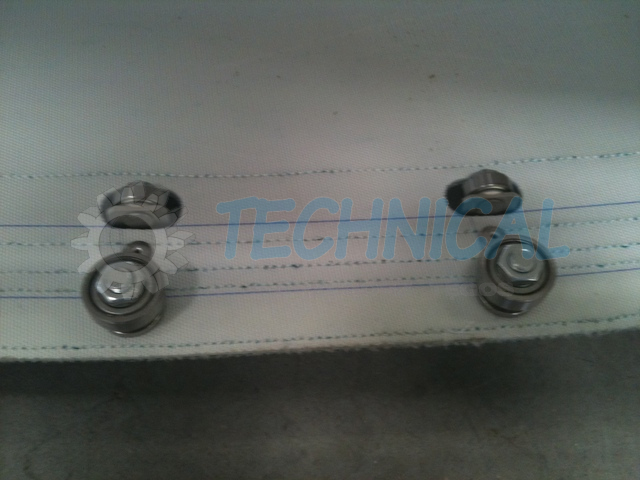

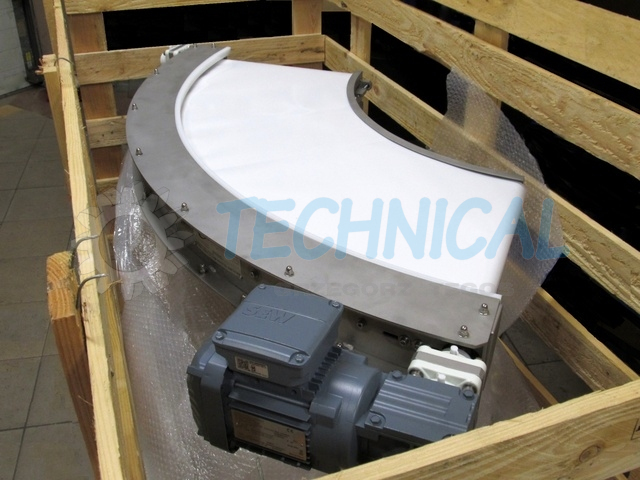

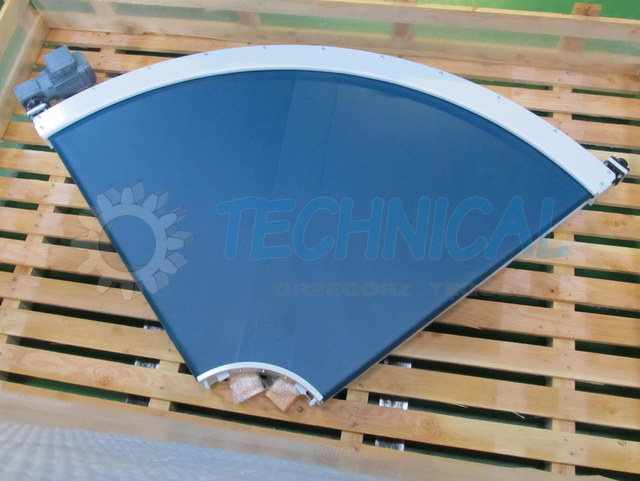

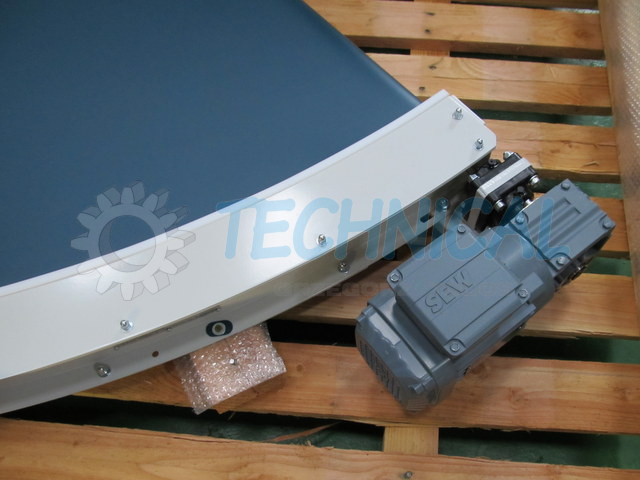

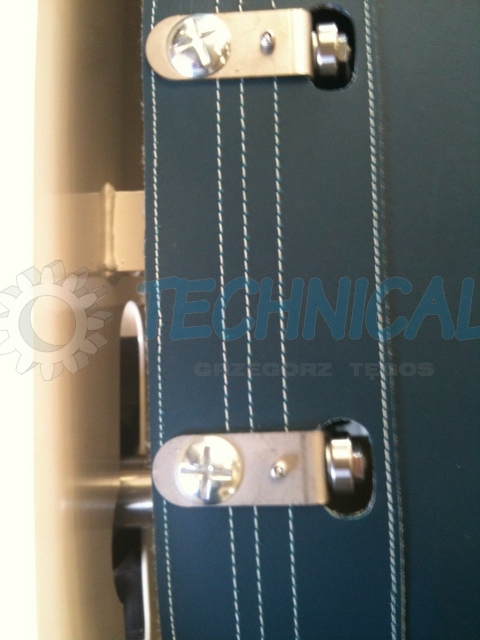

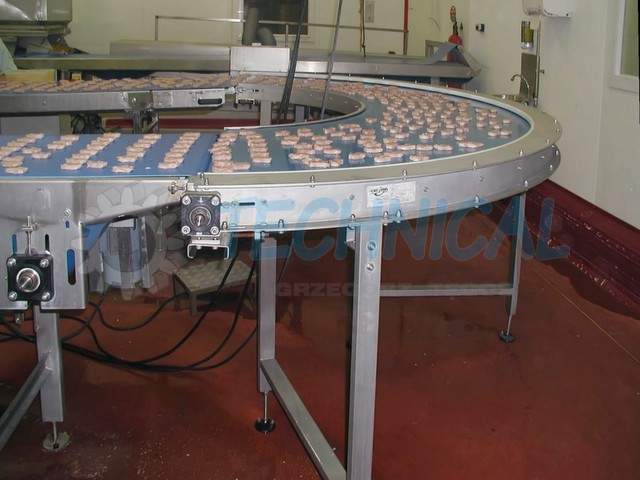

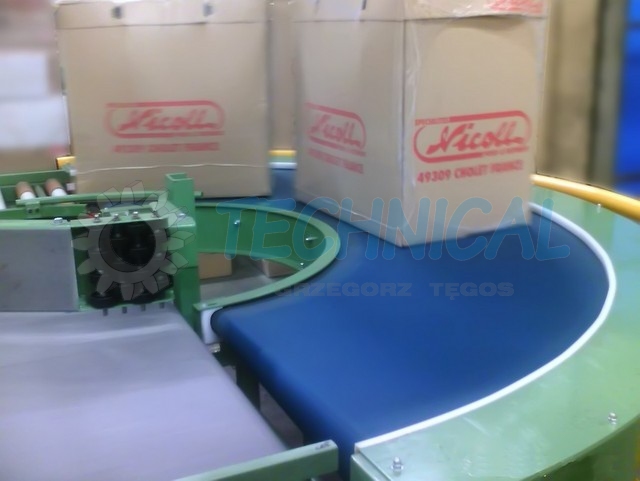

Transporter łukowy z taśma transportująca Transportery łukowe z FDA do spożywki Transporter łukowy transportujący kartony o 180 st Przenośnik łukowy Transportery łukowe taśmowe transportujące o 90 stopni Transporter - przenośnik łukowy 90 stopniProwadzenie taśmy transportera łukowego strona górnaProwadzenie taśmy transportera łukowego strona spodnia taśmyTransporter łukowy z taśmą transportująca PVC i z nogami o regulowanej wysokości Transporter łukowy 90 st z taśmą PVC i konstrukcją nośna z regulowana wysokością Przenośniki łukowe 180 stopni z taśma transportująca PCV Napęd transportera łukowegoTransporter łukowy, z napędem motoreduktorem na palecie gotowy do wysyłki Przenośniki  łukowe 90 stopni z taśmą transportująca PU Transporter łukowy - z taśmą transportująca białą PU z atestem spożywczym FDA

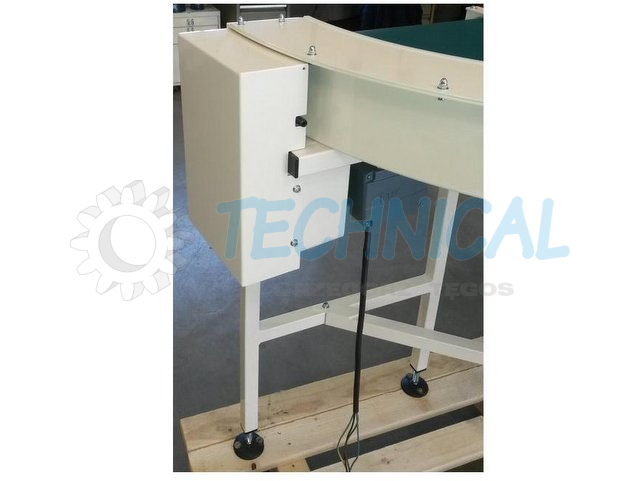

Transportery łukowe w zależności od potrzeb mogą być wyposażone w skrzynkę zasilającą wraz z wyłącznikiem głównym i bezpieczeństwa. Na indywidualne potrzeby wyposażamy przenośniki taśmowe łukowe w falownik czy wariator dla osiągnięcia płynnej regulacji prędkości liniowej taśmy transportera po łuku.
* = pole wymagane
  • Informujemy, że będziemy przetwarzać Państwa dane osobowe zgodnie z Rozporządzeniem RODO. Wszelkie zmiany można zgłaszać pod adresem: rodo@technical.pl

Transportery łukowe stosowane w przemyśle na hali produkcyjnej ze słupami dobrze zagospodarowane oszczędzają miejsce.
Dzięki przenośnikom łukowym można łatwo zmienić ścieżkę przemieszczanego - transportowanego produktu.
Tagi:
transportery łukowe, transportery 90 stopni, transportery 180 stopni, transportery łukowe z taśmą PVC, transportery łukowe z taśmą PU, przenośniki taśmowe, transportery taśmowe

Dane o produkcie

Katalog

Instrukcje

Wyposażenie

Transportery łukowe w zależności od potrzeb mogą być wyposażone w skrzynkę zasilającą wraz z wyłącznikiem głównym i bezpieczeństwa. Na indywidualne potrzeby wyposażamy przenośniki taśmowe łukowe w falownik czy wariator dla osiągnięcia płynnej regulacji prędkości liniowej taśmy transportera po łuku.
