Przekładnie kątowe

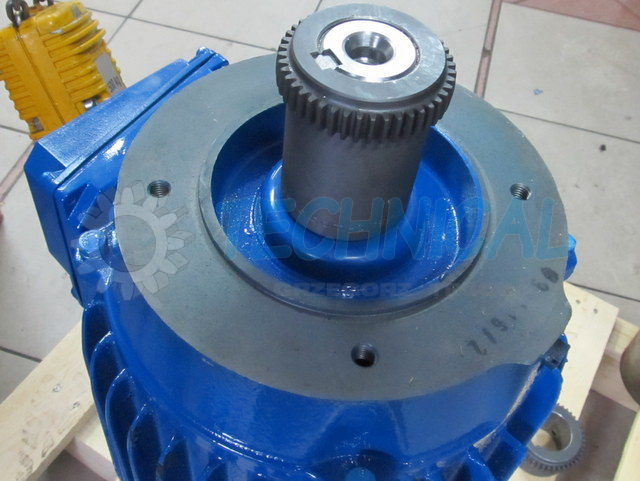

Przekładnie kątowe FRANCIA, Typ AG

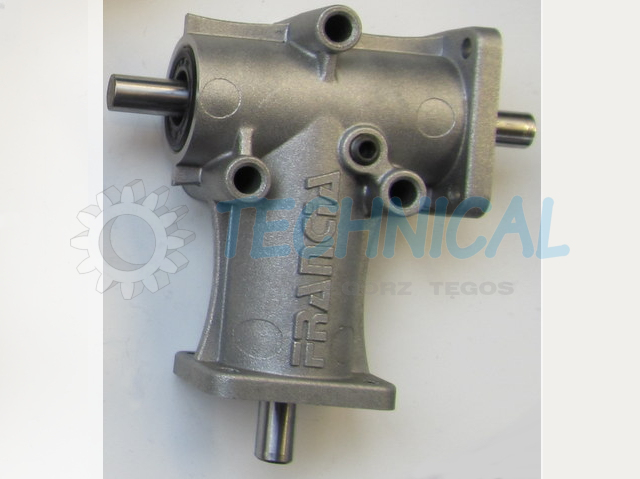

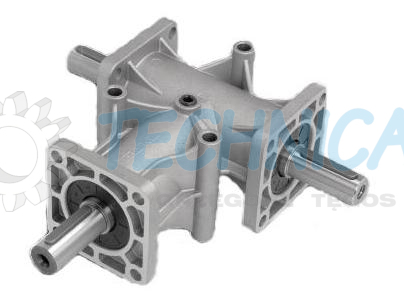

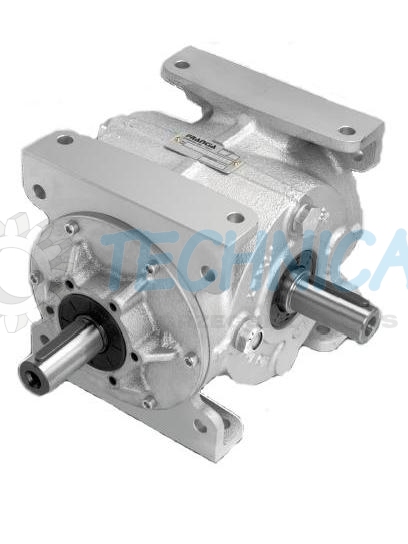

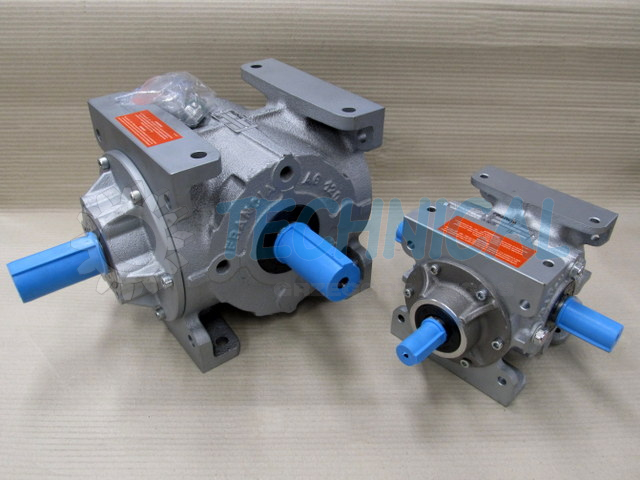

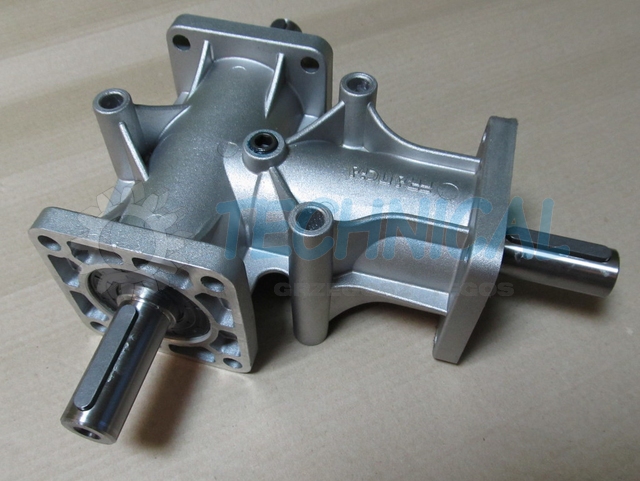

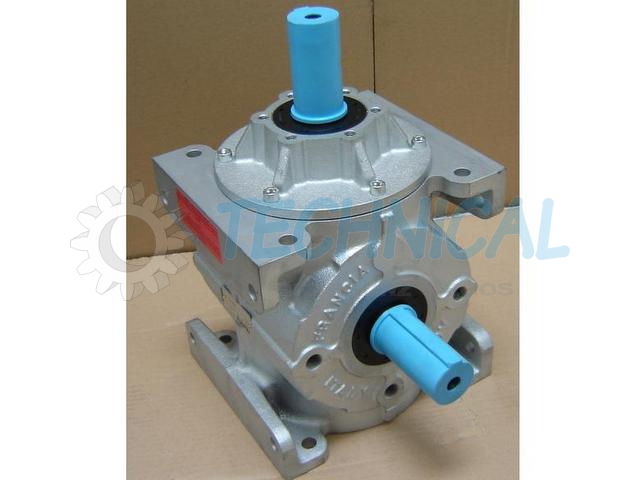

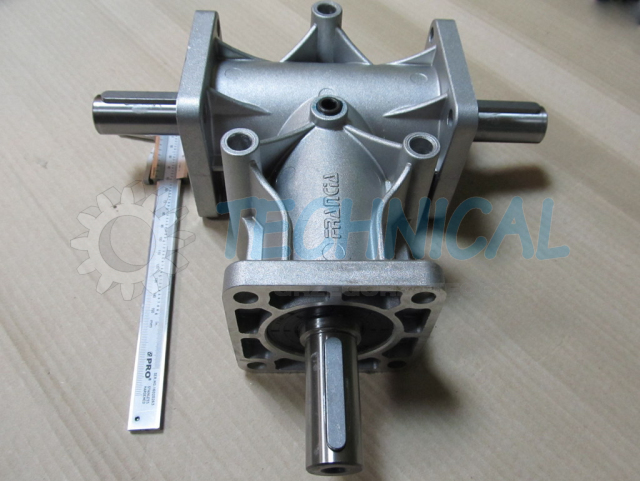

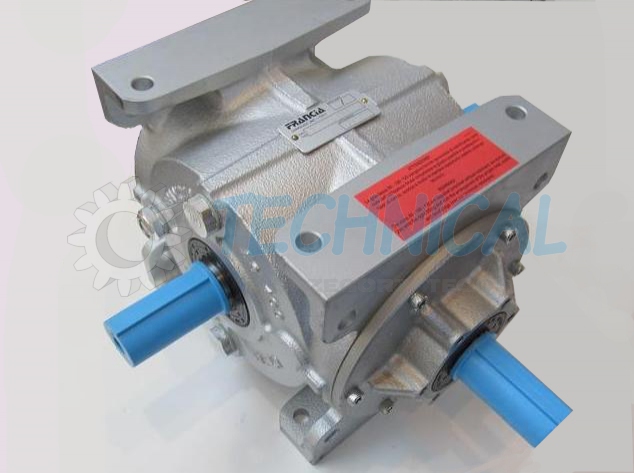

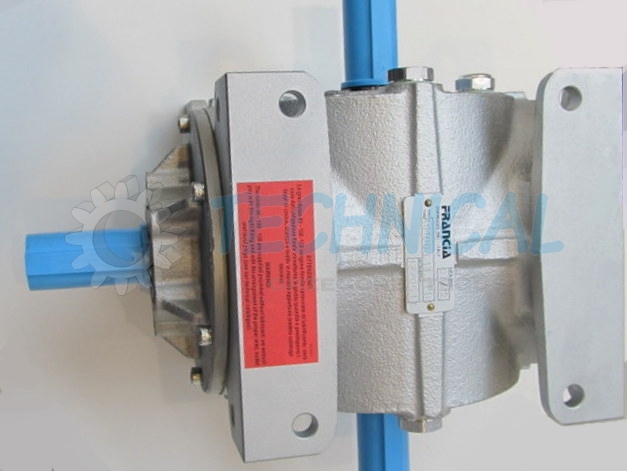

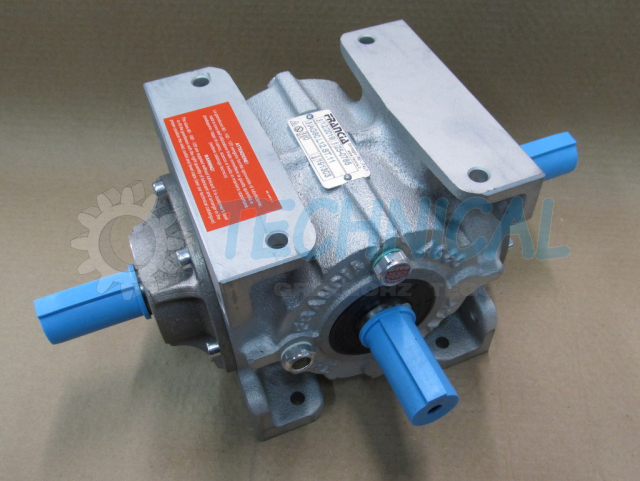

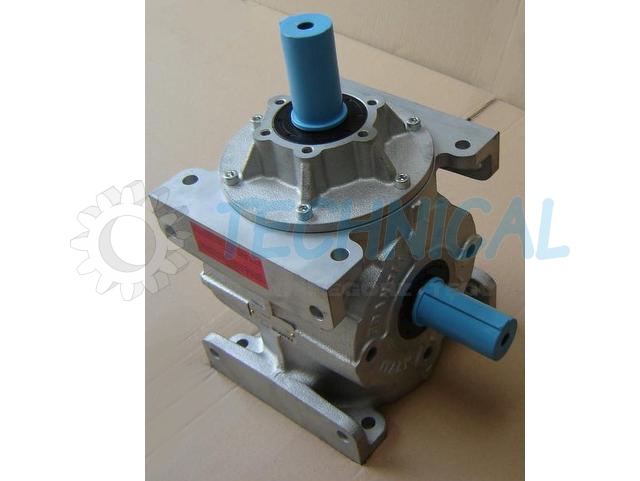

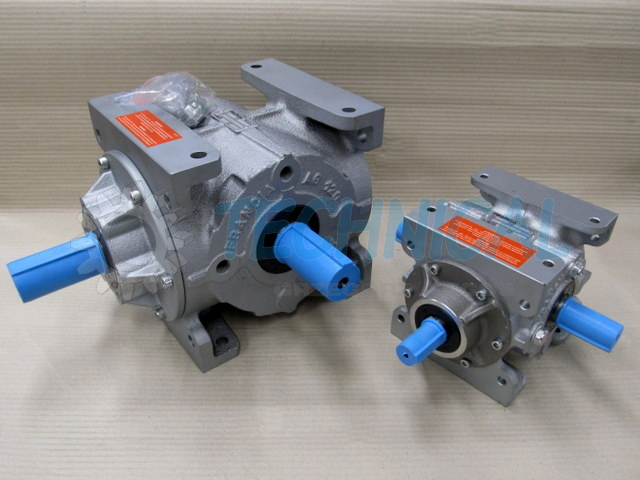

Przekładnie kątowe (stożkowe) do wszechstronnego stosowania przenoszące obroty pod kątem 90 stopni w różnego rodzaju maszynach i urządzeniach. Przekładnie stożkowe produkowane są w korpusach aluminiowych i żeliwnych. Konstrukcja przekładni kątowej wyposażona w kołnierze z otworami mocującymi i otworami w korpusie co umożliwia łatwy i wygodny montaż w urządzeniach. Producent oferuje kilka konfiguracji wałów w przekładniach kątowych (np. w kształcie – L lewostronne lub prawostronne lub w kształcie – T.

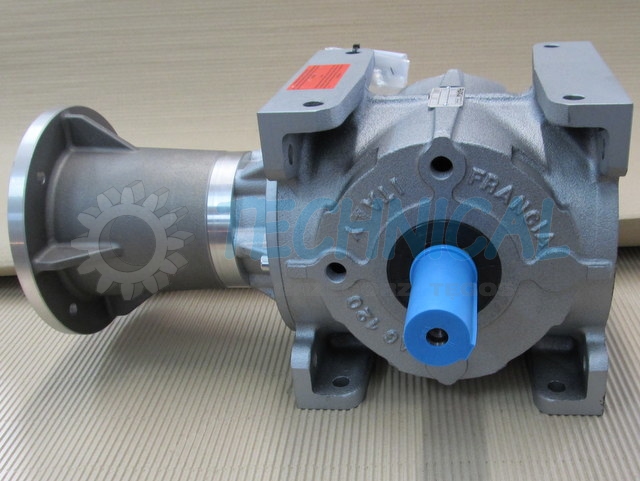

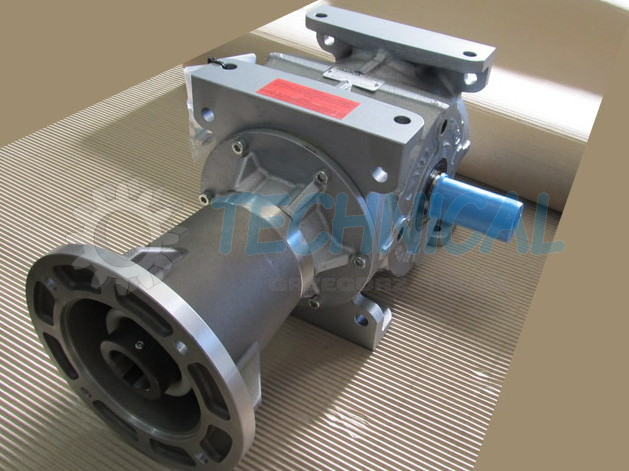

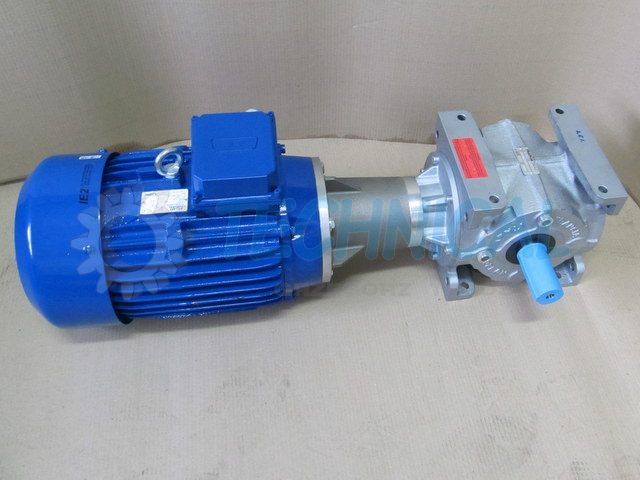

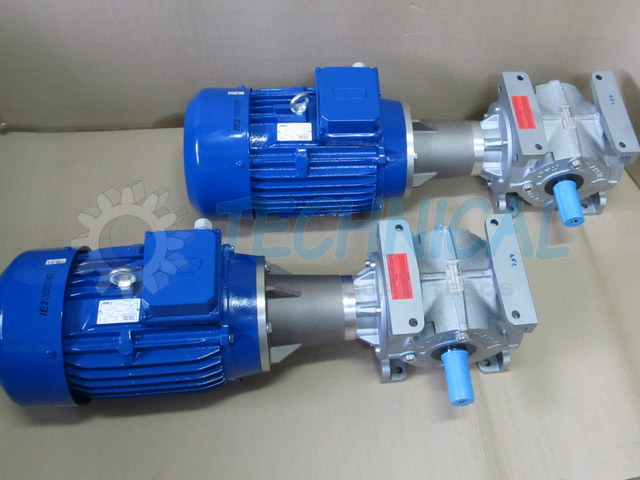

Wały wyjściowe mogą być pełne jednostronne lub dwustronne, jak również drążone.Wały pełne umożliwiają łączenie przekładni kątowych z urządzeniami poprzez np. wały lub przeguby Cardana, różnego rodzaju sprzęgła, przekładnie pasowe itd. Przekładnie kątowe z wałami drążonymi można montować bezpośrednio na wałach maszyn i urządzeń. W większych przekładniach kątowych istnieje możliwość wykonania z kołnierzem IEC do silników elektrycznych. Stosowane przez producenta wysokiej jakości uszczelniacze i łożyska oraz wysokiej klasy oleje we wszystkich oferowanych przekładniach czynią je prostymi w obsłudze i zapewniają ich długą żywotność przy poprawnej eksploatacji.

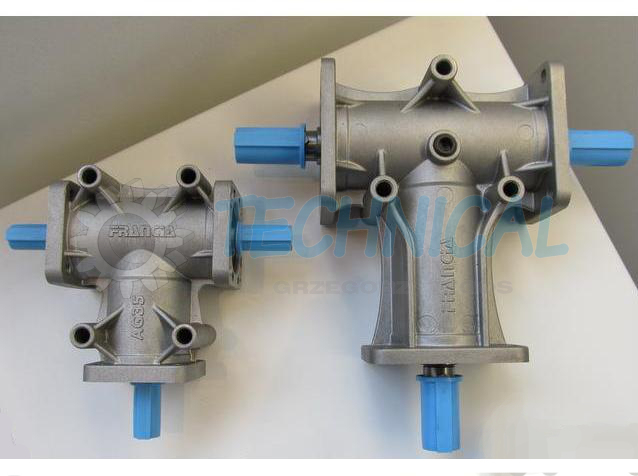

Przekładnie kątowe Francia : wielkość i typoszereg

AG(D)16 ; AG(D)26 ; AG(D)35 ; AG(D)38 ; AG(D)50 ; AG(D)80 ; AG(D)100 ; AG(D)120

Maksymalne obciążenie przekładni kątowych przy współczynniku przeciążenia = 1 i obrotach wejściowych 1400 obr/min oraz przełożeniu 1:1 wynosi 40kW dla mocy wejściowej i 260Nm dla wału wyjściowego. Zastosowanie mniejszych mocy czy innych obrotów a dobór wielkości przekładni kątowych należy odczytać z wykresów katalogowych z uwzględnieniem współczynnika przeciążenia. Wyznaczenie współczynnika przeciążenie Fs można dokonać wg tabeli katalogowych. Prawidłowe wyznaczenie minimalnego współczynnika przeciążenia Fs dla przekładni kątowych jest jednym z podstawowych elementów poprawności pracy przekładni kątowych Francia

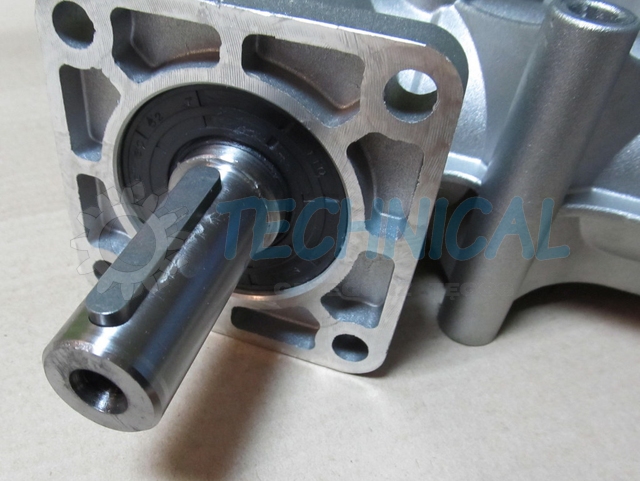

Przekładne kątowe Francia : wały wyjściowe

• pełne
• drążone

Dopuszczalne poprzeczne obciążenie wałów wejściowych i wyjściowych wg tabeli katalogowych

Przekładnie kątowe Francia : przełożenia

• 1:1
• 1:2
• 1:4

Przekładne kątowe Francia : wykonanie z luzem kątowym:

• standard pomiędzy 15' do 40'
• na zapytanie pomiędzy 5' do 15'

Przekładnie kątowe Francia a pozycje pracy

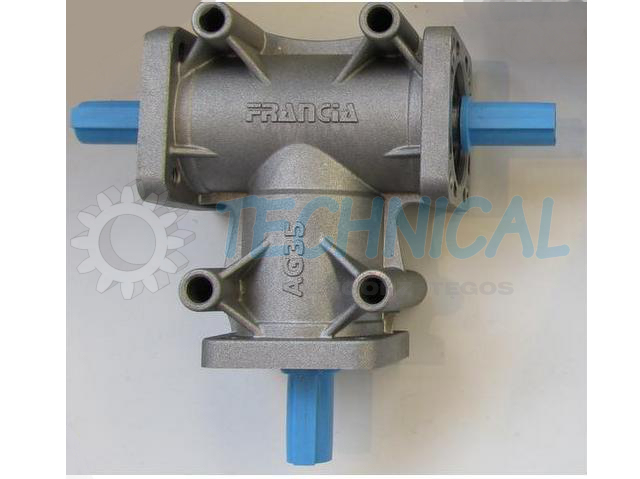

• dowolna dla: AG16 ; AG26 ; AG35 ; AG38 ; AG50

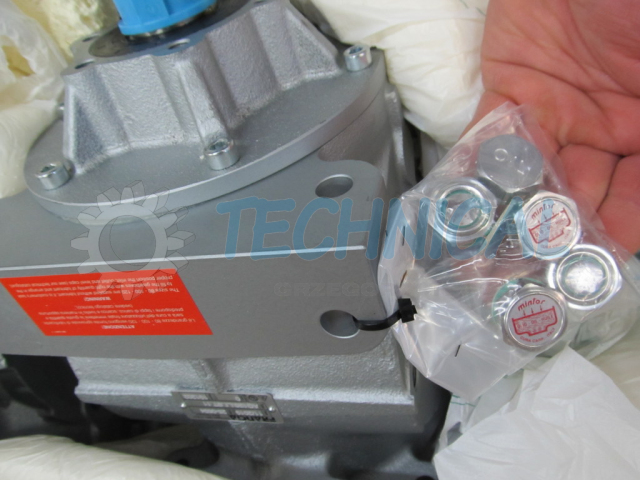

• do określenia dla: AG80 ; AG100 ; AG120 (do określenia z uwagi na korki poziomu, spustu i oddechu)

Przekładnie kątowe stożkowe : zastosowanie

Wszędzie tam gdzie jest konieczność przeniesienia napędu pod kątem prostym w jednym lub dwu kierunkach.

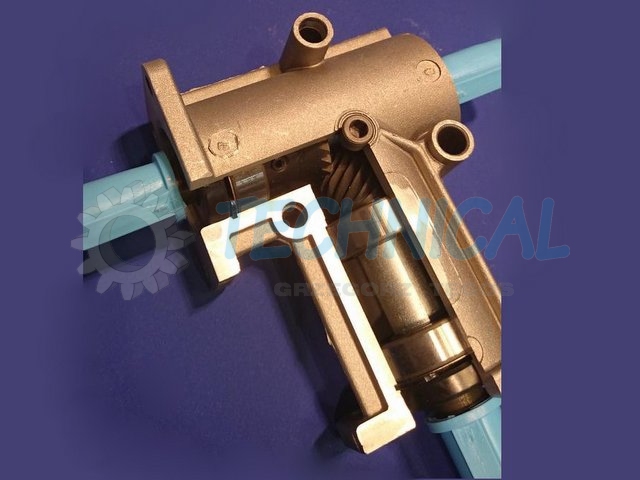

Francia stosuje w przekładniach kątowych koła o zębach łukowych typu Gleason

Firma Technical Grzegorz Tęgos utrzymuje na stanie magazynowym przekładnie kątowe Francia!!
