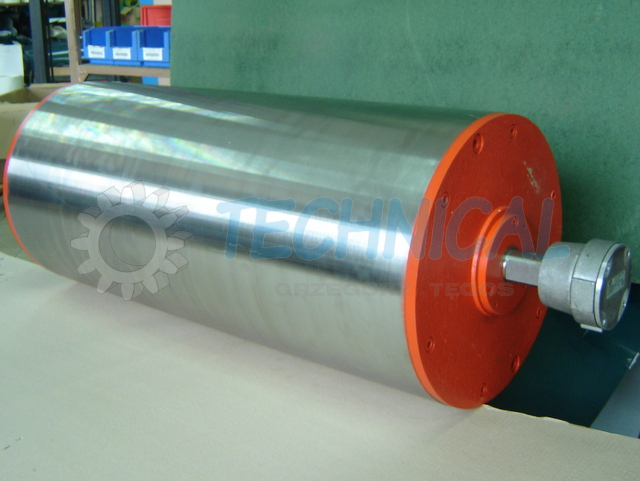

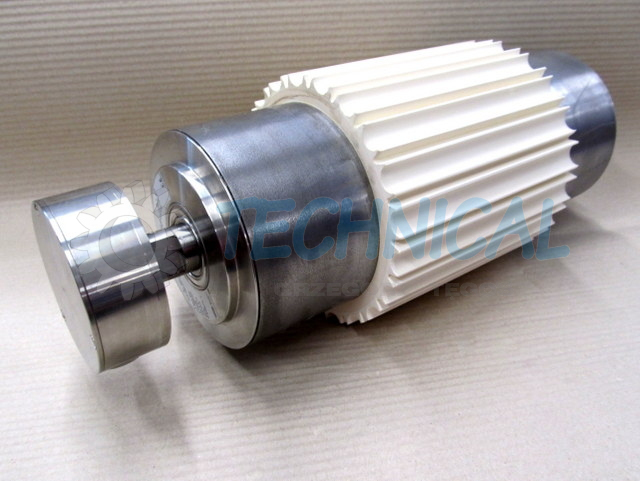

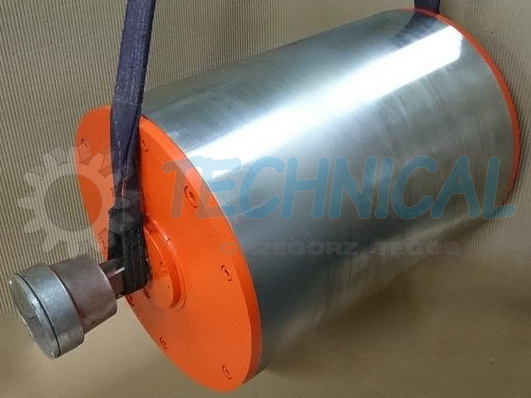

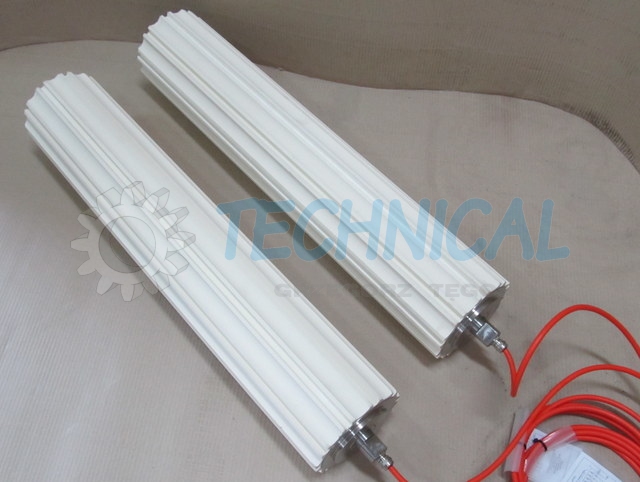

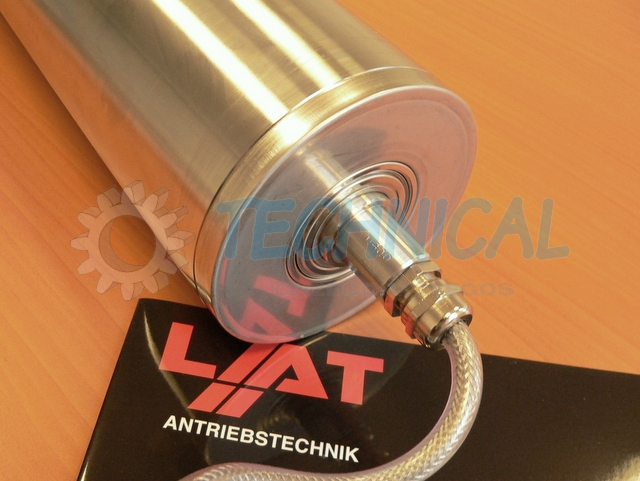

To zintegrowany napęd taśm transportujących przenośników taśmowych. Wewnątrz obrobionej specjalistycznie rury znajduje się silnik elektryczny z przekładnią zębatą zalaną olejem. Całość zakończona puszką przyłączeniową lub kablem elektrycznym. Elektrobęben LAT to bardzo wysoka sprawność na poziomie do 97% o współczynniku pracy 2,5 i więcej.
Silniki bębnowe LAT posiadają wszystkie koła zębate stalowe. Elektrobęben - silnik bębnowy LAT Himmel to europejska jakość. Oferowane przez nas elektrorolki niemieckiej firmy są w stanie zaspokoić różne aplikacje z różnymi wymaganiami najbardziej wymagających klientów. Napęd Lat to wysokowydajny silnik przenośnika taśmowego - napędza taśmę przenośnika. Napęd bębnowy LAT Himmel to najwyższej jakość techniczne rozwiązanie w Europie do napędu taśmociągu - tak zapewniają inżynierowie utrzymania ruchu w fabrykach. Struktura wewnętrzna napędu - bębna przekłada się na wydajność i bezawaryjność transportu wewnątrz zakładowego.
Co to jest elektrobęben?
Elektrobęben to reduktor walcowy lub planetarny z silnikiem elektrycznym zamontowany w płaszczu rurowym - w bębnie i wypełniony odpowiednim olejem. To bęben napędowy z własnym ułożyskowanym i napędem wewnętrznym, obracającym się płaszczem napędowym zewnętrznym wokół własnej osi. Elektro-bęben służy do napędu taśmy transportującej przenośnika taśmowego.
Silniki bębnowe posiadają wszystkie koła zębate stalowe. Napęd LAT Himmel to gwarantowana jakość techniczna. Oferowane przez nas elektrorolki europejskiej - niemieckiej firmy, są w stanie zaspokoić różne aplikacje z różnymi wymaganiami najbardziej wymagających klientów. Elektrobęben LAT to wysokowydajny napęd przenośnika taśmowego - napędza taśmę przenośnika. Napęd rurobębnowy LAT Himmel to najwyższej jakość techniczne rozwiązanie w Europie do napędu taśmociągu. Zapewnia to struktura wewnętrzna konstrukcyjna elektrobębna, co przekłada się na wydajność przenoszenia i transportu.
Zaawansowany poziom techniczny elektrobębnów LAT i struktura wewnętrzna budowy elektrobębna charakteryzuje się:
Średnica jest dostępna w 14 różnych średnicach od 60 mm do 800 mm,
Moc od 0,03 kW do 132 kW,
Długość płaszcza bębna roboczego w zależności od średnicy od 200 mm do 3000 mm,
Prędkości liniowe elektrobębnów LAT można otrzymać od 0,05 m/s do 4,5 m/s,
Płaszcz elektrobębna może być wykonany jako baryłkowy lub cylindryczny,

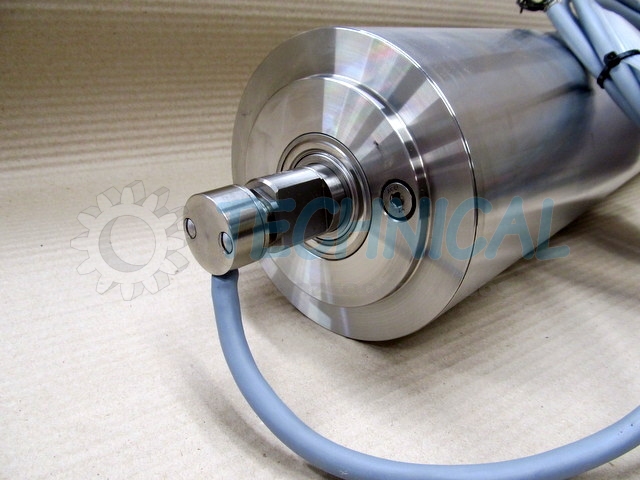

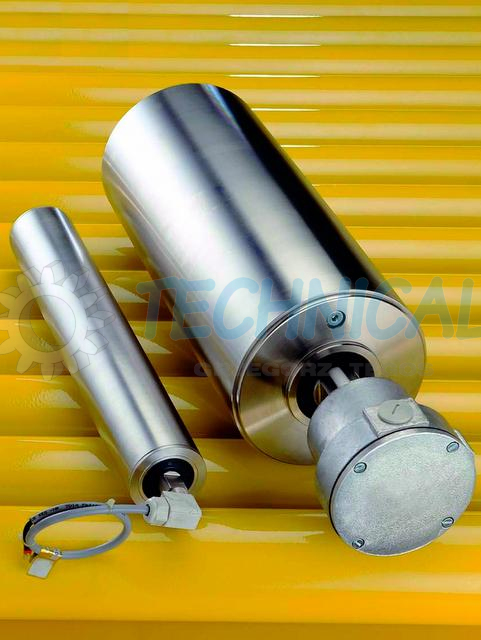

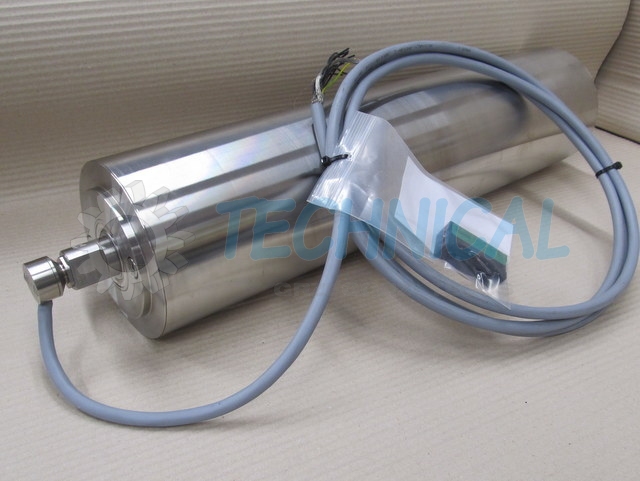

Wszystkie elektro-bębny LAT mogą być wykonane w całości lub części ze stali nierdzewnej,
Stopień ochrony od IP65, IP66 oraz IP67 otrzymuje się przez uszczelnienie wałów,
Klasa ochrony F wg ISO,
Inne niż standardowe napięcia i częstotliwości na specjalne życzenie,
Elektro-bębny są wypełnione olejem do chłodzenia i smarowania silników oraz przekładni zębatych,
sprawność elektrobębnów LAT wynosi ok 97 % - jest to bardzo wysoka sprawność techniczna,
Przekładnie elektrobębnów LAT są bardzo wytrzymałe, ponieważ montowane są tylko hartowane i szlifowane koła zębate wykonane z odpowiedniej stali.
Napędy LAT mogą pracować również w przemyśle spożywczym. Zastosowanie w przemyśle spożywczym do przetwarzania żywności daje konieczność wypełnienia wewnątrz bębna specjalnym olejem. Zastosowanie w przemyśle spożywczym w konstrukcji przenośnika taśmowego transportującego daje konieczność - możliwość ogumowania gumą z atestem FDA.

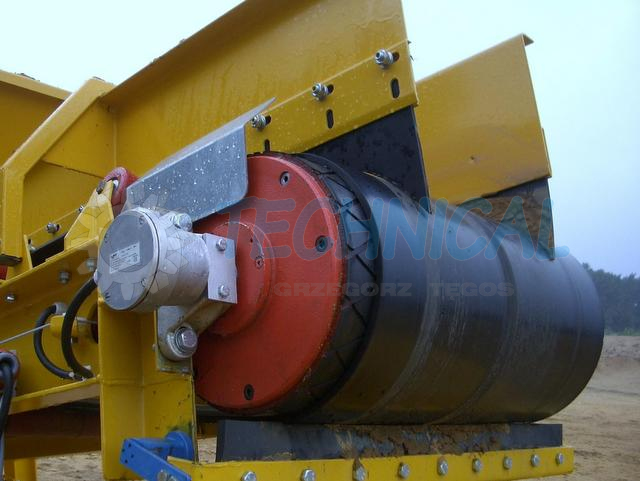

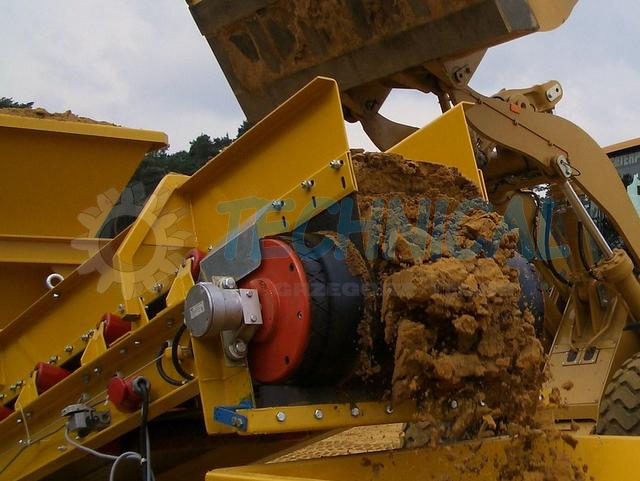

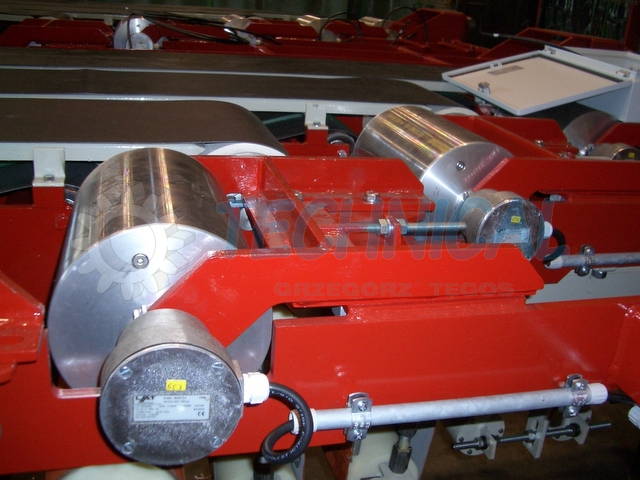

Elektrobębny LAT HIMMEL służą do napędu taśmy przenośnika, stacjonarnych lub przejezdnych przenośników taśmowych służących do transportu materiałów sypkich i pozostałych. Mogą być także używane w systemach transportowych bez taśm transportujących - dzięki specjalnej odpornej na temperatury konstrukcji. Pamiętaj LAT Himmel to wysokowydajny napęd przenośnika!
Elektrobęben - silnik bębnowy - napęd przenośnika taśmowego aby nadawał się do pracy beztaśmowej powinien mieć wszystkie zębatki przekładni stalowe. Praca elektrobębnów bez taśmy to pogorszone odprowadzanie ciepła z płaszcza elektrobębna. Wszystkie elektro bębny LAT Himmel posiadają wszystkie zębatki w przekładni stalowe i spełniają warunek i dopuszczenie do pracy beztaśmowej.

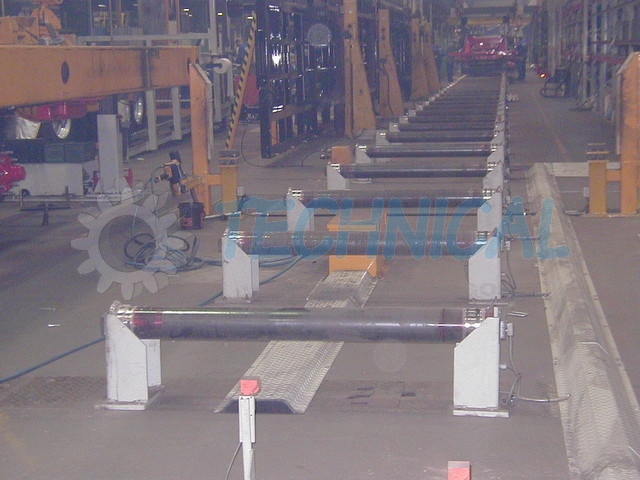

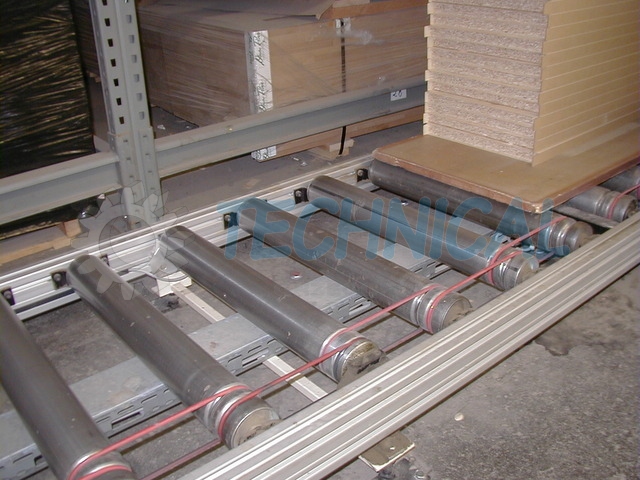

Elektrobębny LAT jako rezultat zwartej konstrukcji i szerokich możliwości zastosowania, posiadają duży zakres możliwości wykorzystania w technologii napędowej. Od wielu lat napędy bębnowe LAT są z wielkim powodzeniem używane w technologii transportowej w wielu gałęziach przemysłu i rolnictwie czy przetwórstwie.
Elektrobębny LAT Himmel posiadają w każdej serii koła walcowe stalowe. Taka konstrukcja silnika bębnowego pozwala na pracę jako samodzielna rolka napędowa bez taśmy transportującej. W przypadku braku taśmy transportującej odbierającej ciepło z płaszcza elektrobębna, następuje praca w większej temperaturze wewnętrznej elektrobębna. Inne tańsze marki z tworzywowymi kołami wewnątrz, zwyczajnie zostają uszkodzone często przez stopienie tworzywa lub szybciej zużyte prze utratę właściwości mechanicznych w wyższych temperaturach. Elektro bębny LAT - silniki bębnowe mogą w takich warunkach pracować, z uwagi na zawsze zamontowane koła walcowe stalowe.
Elektrobęben zasada działania:

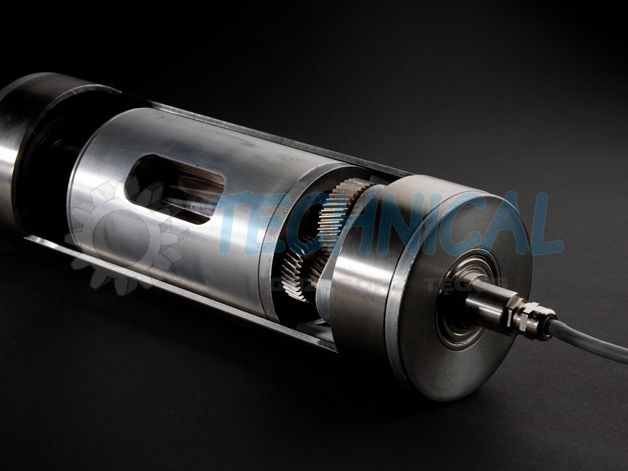

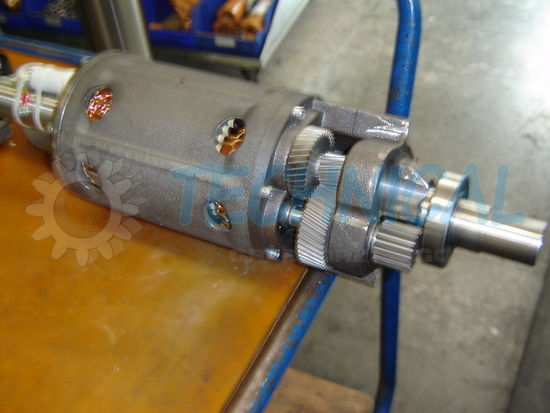

Taki napęd składa się z silnika elektrycznego, który napędza przekładnię zębatą redukcyjną. Przekładnia walcowa redukcyjna jest doinstalowana do płaszcza bębna poprzez wewnętrzne koło zębate. Koło zębate z wewnętrznym uzębieniem zintegrowane jest z płaszczem bęben - rurą zewnętrzną, który obraca płaszcz elektrobębna wokół własnej osi. Oczywiście cały bęben silnikowy ma własną oś ułożyskowaną i to dzięki takiemu ułożyskowaniu może być spełniona zasada działania elktrobębna - czyli obracająca się rura wokół własnej osi. Elektro bęben i zasada działania jest dobrze uwidoczniona na przekrojach poprzecznych dla lepszego zrozumienia zasady napędu i działania elektrobębna.
Bardzo ważne!
Każdy elektorbęben LAT jest tak skonstruowany, że posiada tzw. serwis faktor minimum ok 2,5 a nawet więcej. Jest to bardzo ważne na żywotność samego napędu i pracę całego transportera taśmowego.
Dobór silnika do przenośnika taśmowego jest bardzo ważnym aspektem w konstruowaniu przenośnika taśmowego transportującego. W zależności od taśmy i konstrukcji samego przenośnika taśmowego należy przeprowadzić właściwy dobór do przenośnika taśmowego. Przy doborze silnika - elektrobębna czy będna napędowego z motoreduktorem do przenośnika taśmowego trzeba uwzględnić wielkość, ciężar i prędkość liniową taśmy. Również ważnym jest przy doborze kW silnika do przenośnika uwzględnić czy taśma przenośnika ślizga się po stole czy jest podparta krążnikami. Krążniki pozwalają na dobór o mniejszej mocy silnika do przenośnika taśmowego z uwagi na właściwości toczne krążnika na styku z taśmą przenośnika. Inny ważnym aspektem jest czy taśma transportująca pracuje płasko czy w niecce lub czy na taśmie prowadzona jest akumulacja produktu. Obciążenie produktem transportowanym taśmy przenośnika, również ma wydatny wpływ na dobór silnika do przenośnika taśmowego. Aby przeprowadzić właściwy dobór i jego kW i prędkość liniowa taśmy transportera taśmowego, jako minimum należy uwzględnić powyżej wymienione parametry pracy przenośnika taśmowego plus czy przenośnik taśmowy pracuje płasko czy pod kątem - tzw. wznoszący. Prawidłowy dobór silnika do przenośnika taśmowego ma wydatny wpływ na żywotność silnika elektrobębna czy silnika motoreduktora. Taśmy transportujące do przenośnika taśmowego można dobrać wg indywidalnej aplikacji.
Firma Technical posiada programy doborowe silników do przenośników taśmowych. Programy doborowe są odpowiednie do oferowanych napędów silnikowych przez Technical.
Możemy wspomóc w wytypowaniu silnika do przenośnika w napędach typu:
elektro-bęben
Wykonania konstrukcyjne napędami bębnowymi LAT Himmel mogą być wykonane w standardzie i na specjalne zamówienie klienta:
jako przystosowane do pracy z przemiennikami częstotliwości,
płaszcz bębna elektrobębna baryłkowy lub cylindryczny,
zasilanie 3x230V,
zasilanie 3x230/400V,
zasilanie 3x400V,
zasilanie 3x400/690V,
stopień ochrony IP66
z hamulcem elektromagnetycznym,
z blokadą ruchu powrotnego (sprzęgła jednokierunkowe),

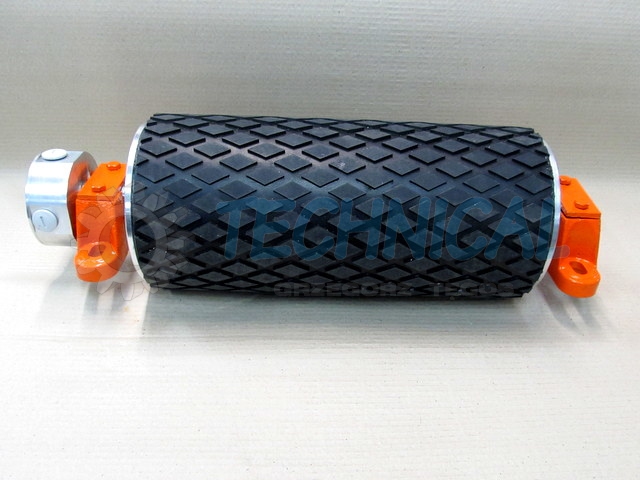

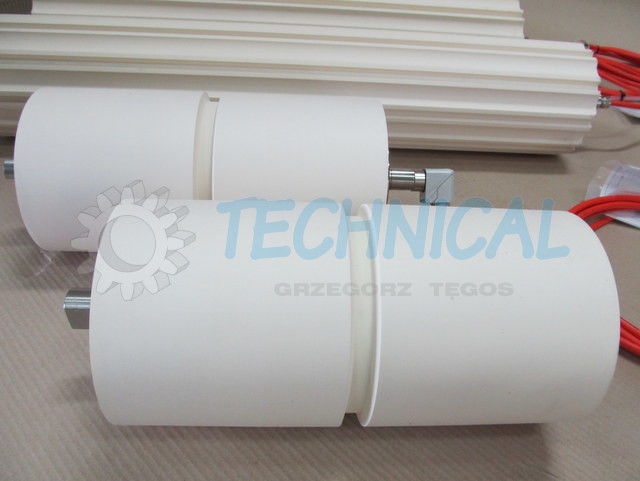

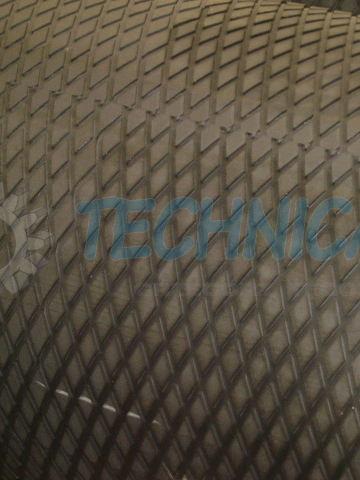

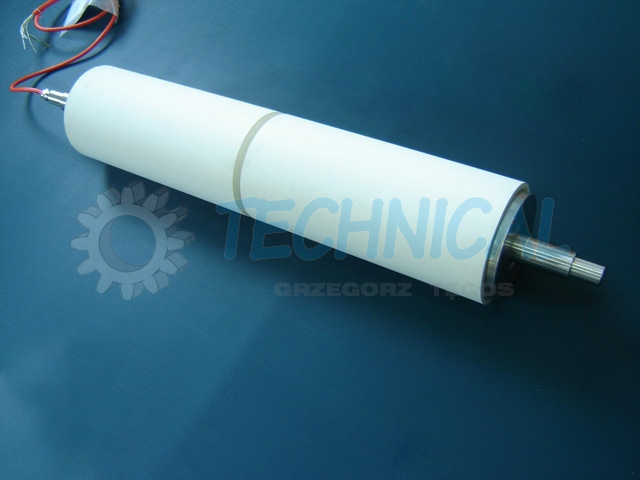

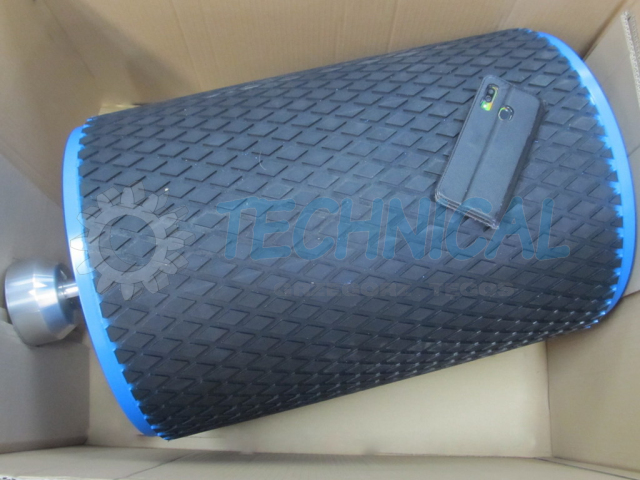

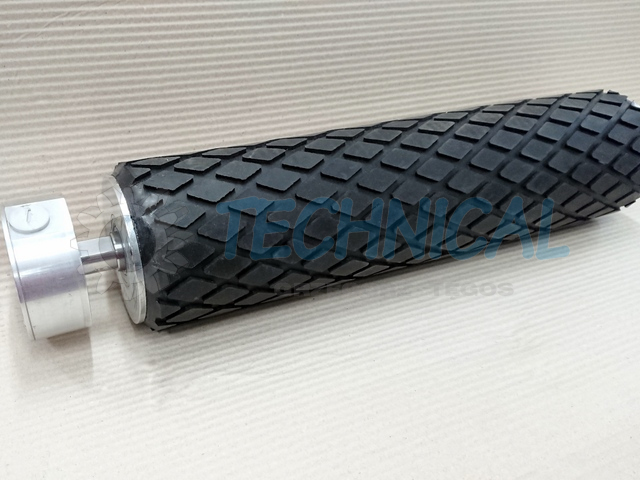

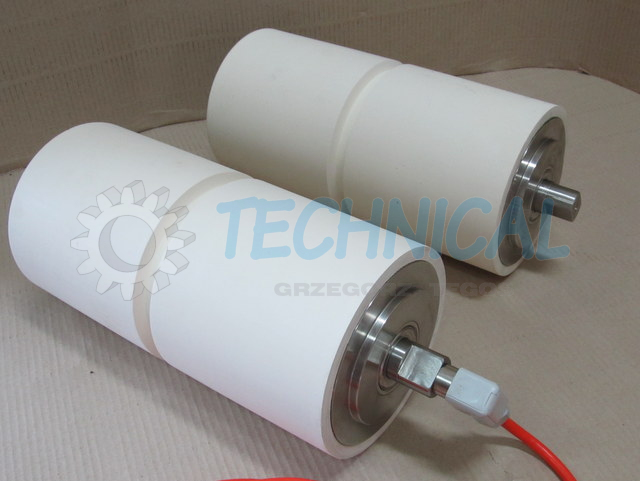

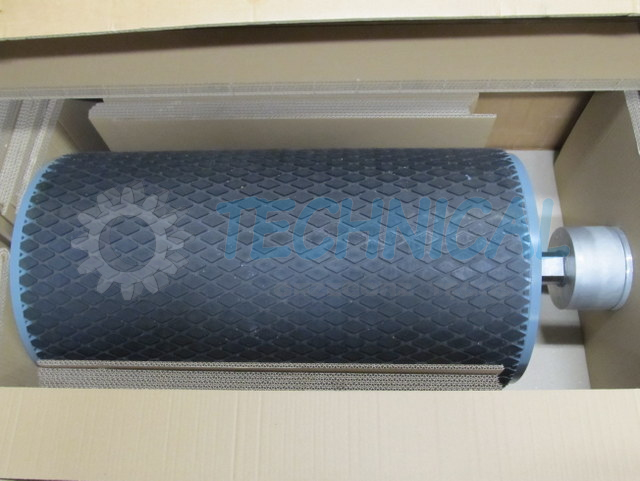

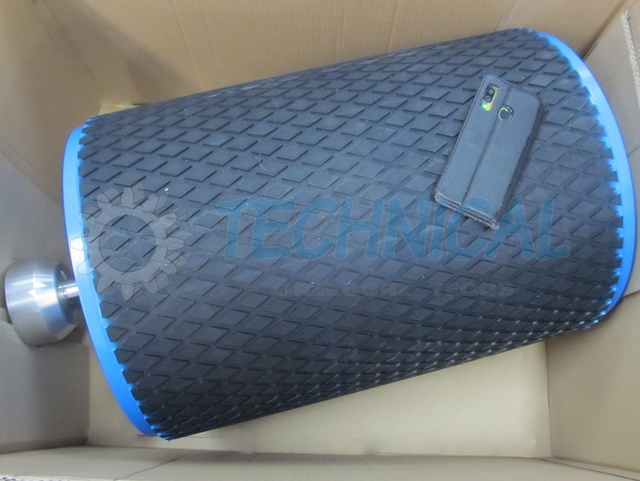

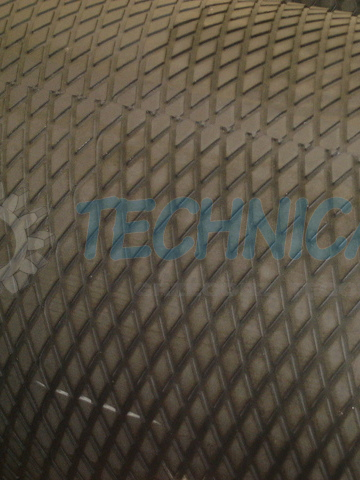

z ogumowaniem: gumą białą lub czarną, gładką i ze bieżnikiem rombowym,
z kołem pasowy dla dalszej transmisji mocy i obrotów,

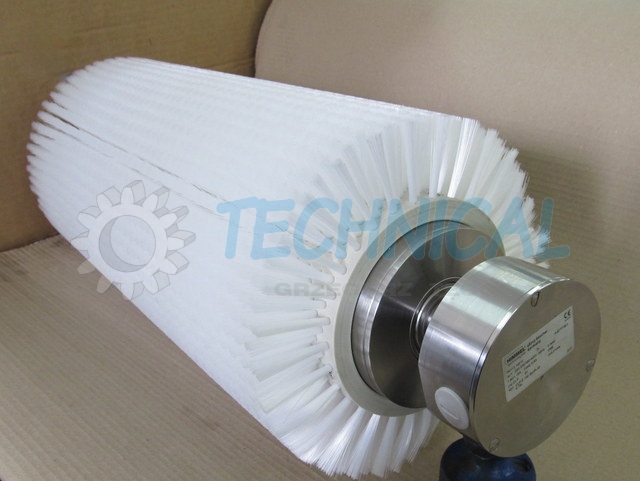

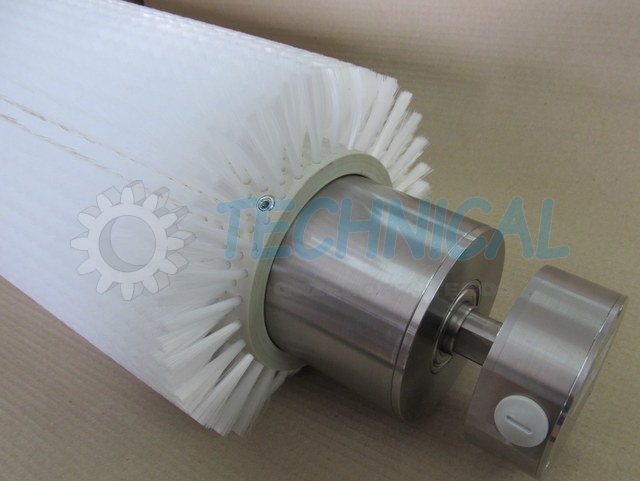

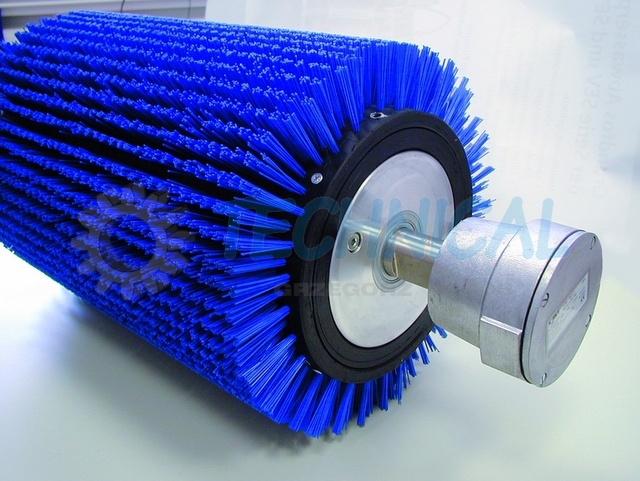

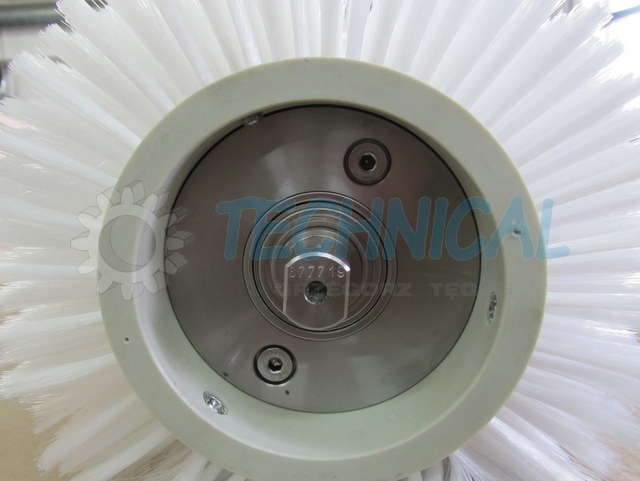

ze szczotką na swoim obwodzie.

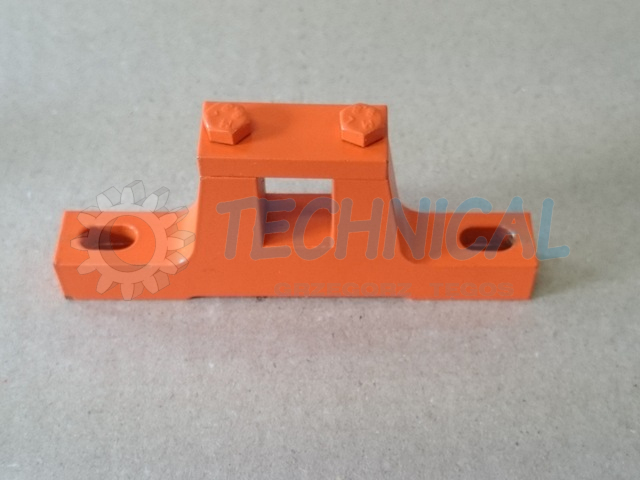

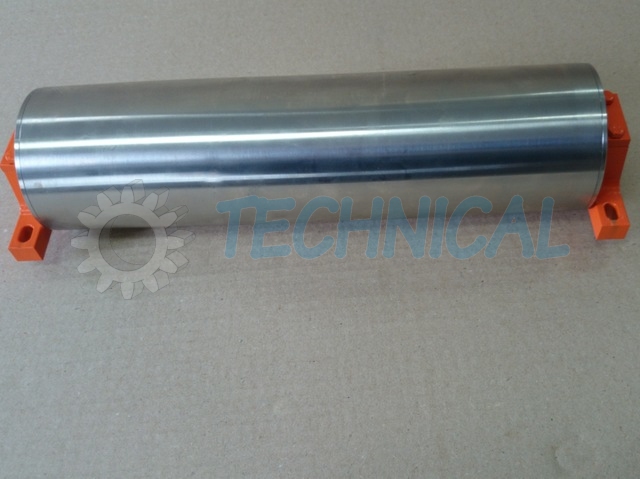

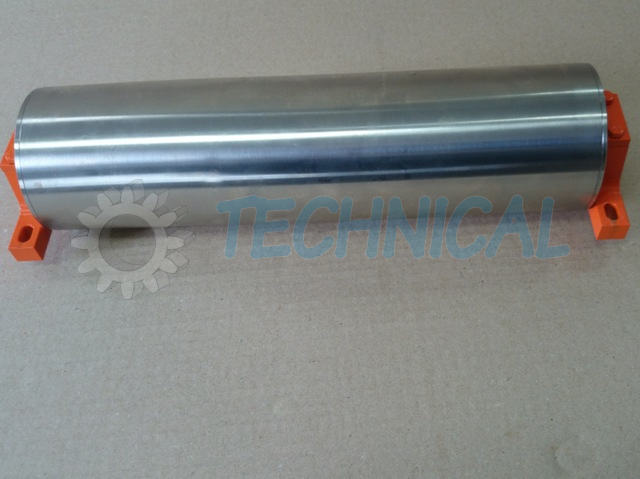

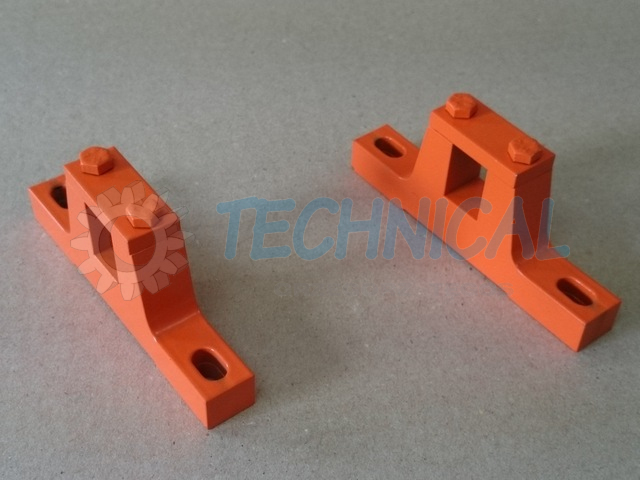

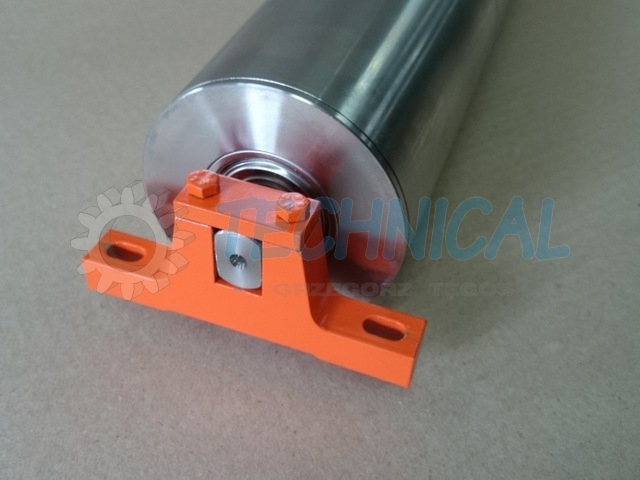

Dla każdego elektrobębna i bębna zwrotnego oferujemy uchwyty mocujące do posadowienia w konstrukcji.
Oznaczenia produktów - silników bębnowych LAT Himmel:
TM - elektrobęben
UT - bęben zwrotny napinający
EL - uchwyt mocujący
Napęd i sterowanie a ekonomia z zastosowaniem amortyzacji z użyciem silników bębnowych LAT Himmel
Napęd przenośnika taśmowego elektrobębnem odbywa się poprzez tarcie taśmy transportującej o płaszcz bębna. Dla zwiększenia przyczepności stosuje się pokrycia gumowe lub zwiększa kąta opasania taśmą transportującą. W zależności od obciążenia taśmy towarem - produktami i jakie jest jakie podparcie taśmy na konstrukcji przenośnika, dla zrealizowania napędu taśmy stosuje się odpowiednio dobraną moc i prędkość liniową m/s. Napęd przenośnika taśmowego można wstępnie wyliczyć przy użyciu odpowiednich programów technicznych LAT Himmel.
Elektrobębny LAT Himmel a sterowanie falownikami - przemiennikami częstotliwości:
Jeśli użytkownik zamierza zasilać i sterować elektrobębnem Lat z przemiennika częstotliwości powinien to zaznaczyć w zamówieniu. Fabryka LAT przystosowuje w czasie produkcji elektro-bębny do pracy z falownikiem. Napędy rurowosilnikowe Lat Himmel utrzymują stały moment obrotowy przy sterowaniu falownikiem w zakresie 20 do 87 Hz.
Ekonomia stosowania napędów Himmel
Czy stosować bęben napędowy + motoreduktor, czy stosować elektrobęben LAT Himmel?
Zostały przeprowadzone badania i pomiary na wybranej grupie transporterów taśmowych z napędami 5,5kW w układzie motoreduktor i bęben napędowy oraz elektrobęben LAT Himmel.
Po takich próbach i pomiarach na przestrzeni 5 lat zaobserwowano, że mniejsze zużycie prądu przez silniki redukcyjne bębnowe LAT Himmel, niż motoreduktory z bębnami napędowymi, daje taką oszczędność na rachunkach za prąd, że została zaoszczędzona odpowiednia kwota pieniędzy na zakup nowych elektrobębnów - silników bębnowych Lat. Oczywiście wszystko zależy od wielu czynników. Elektrobębny LAT Himmel maja taką sprawność, która jest odpowiednia marce i może przyczynić się do takich oszczędności w amortyzacji.
Elektrobęben cena, odpowiedź nasuwa się sama :)
Elektrobęben cena jako drugie zagadnienie należy rozważyć z jakiego materiału jest wykonany. Jeśli jest wykonany ze stali nierdzewnej to cena jest o wiele wyższa a jeśli ze stali węglowej to cena elektrobębna jest odpowiednio niższa. Elektrobęben a jego cena to również wynik zastosowanej mocy, średnicy elektrobębna, długości płaszcza elektrobebna i oczywiście wyposażenia dodatkowego czy wykonania specjalnego.
Elektrobęben a cena aby ją poznać, najlepiej złożyć zapytanie ze szczegółami a wtedy otrzymają Państwo ofertę wraz z ceną za elektrobęben.
Zapytaj, zamów i kup teraz renomowanej marki napęd do swojego przenośnika taśmowego!
Inni już to zrobili z sukcesem!
