Silnik wibracyjny

Co to jest silnik wibracyjny - elektrowibrator i zasada działania?
Jest to specjalny silnik elektryczny do generowania określonych drgań - wibracji. Do wywołania wibracji silnik na specjalnej wydłużonej osi obustronnie ma konstrukcyjnie zamocowane wirujące masy mimośrodowo. Masy wirujące a zamocowane mimośrodowo wprawiają w wibrację - drgania cały elektrowibrator - silnik wibracyjny. Przykręcony swoją podstawą elektryczny silnik wibracyjny wprawia w wibrację konstrukcję do której jest zamocowany. W zależności od oczekiwanych wibracji odpowiednio umiejscawia się silnik wibracyjny na konstrukcji maszyny. Siłę wibracji można regulować przez przemieszczenie mas mimośrodowo zamocowanych o odpowiedni kąt wokół osi w sposób synchroniczny z lewej i z prawej strony. Dla zmiany wibracji elektryczny napęd wibracyjny można sterować przemiennikiem częstotliwości i zmieniać prędkość obrotową wirnika a tym samym zmieniać samą wibrację do pożądanej.

Würges Vibrating Motors GmbH

motto:

Wibracja jest naszą mocną stroną.

  Elektrowibratory - silniki wibracyjne to jedyny produkt fabryki Wurges. Wurges jest liderem na rynku w Niemczech jak również najbardziej innowacyjnym z twórców produktów typu silnik wibracyjny jako elektrowibrator przemysłowy na świecie. Każdego roku tysiące elektrowibratorów przemysłowych są opracowywane, testowane i produkowane przez doświadczonych konstruktorów i najwyższej klasy inżynierów od ponad 60 lat. Würges produkuje silniki wibracyjne od 1965 roku. Dlatego obecnie zalicza się do wiodących światowych producentów elektrowibratorów, znanych i cenionych przez klientów za niezawodność, wysoką jakość i doskonałą obsługę.

 Dzięki dużemu doświadczeniu i wieloletniej produkcji Würges nieustannie wyznacza innowacje i nowe standardy techniczne, konstrukcyjne w  i trendy w napędach wibracyjnych. Dzieje się to z uwagi na zespół doświadczonych konstruktorów i zaawansowanej prototypowni fabrycznej.

Silnik wibracyjny - elektrowibrator Wurges są używane w branżach:

1. budownictwo,
2. produkcja,
3. pakowanie i naważanie,
4. odlewnie,
5. zakłady tekstylne
6. drukarskie,
7. medycyna,
8. fitness,
9. i inne.

 Przemysłowe silniki wibracyjne Würges starannie stosowane jako napęd wibracyjny, masowo przyspieszają i ułatwiają procesy produkcyjne. Silnik wibracyjny Würges można uruchomić w każdej sytuacji, w której brak ruchu wibrującego spowolniłby proces pracy.

Silnik wibracyjny - elektrowibrator a efekty wibracji.

  Te same wibracje mogą mieć również pozytywny wpływ na ludzkie mięśnie; „efekt uboczny”.

 Würges na swoje motowibratory - silniki wibracyjne na które posiada certyfikat ISO 9001-2008 i dyrektywę ATEX 2014/34/UE. W związku z tym wibracyjne silniki elektryczne  Wurges nadają się do użytku w miejscach, w których istnieje niebezpieczeństwo wybuchu. Aby dowiedzieć się więcej o wibratorach przemysłowych Wurges, skontaktuj się z nami.

 W uzasadnionych przypadkach przy konstruowaniu nowych urządzeń czy zamianie na silnik wibracyjny - specjalny napęd wibracyjny, fabryka Wurges posiada pomocne programy w doborze silnika wibracyjnego do aplikacji. Wielu klientów już skorzystało z takiej możliwości - oczywiście dotyczy to produktu fabryki Wurges. Fabryce Wurges zależy na satysfakcji klientów z użytych silników wibracyjnych - elektrowibratorów przemysłowych własnej rodzimej produkcji.

  Kiedy silnik wibracyjny Wurges obraca się, powstaje doskonała wibracja. Fabrykant wie jak używać i modyfikować wibracje swoich silników wibracyjnych, aby pasowały do każdej sytuacji i zastosowania. Niezależnie od zadania, może oszacować intensywność i częstotliwość wibracji silnikiem wibracyjnym, aby uzyskać optymalną wydajność. A co wiesz o „ciałkach pacyficznych”? Zakup silnika wibracyjnego Würges zapewnia dobre samopoczucie na wiele sposobów.

 Niezrównoważony silnik wibracyjny - elektrowibrator Wurges jako użyteczna zaleta.
Niewyważenie jest sercem silników wibracyjnych - elektrowibratorów. Niewyważenie jest wirującą masą, którego masa jest nierównomiernie rozłożona w swojej symetrii obrotowej, a więc powoduje drgania -wibracje, gdy się obraca. Wibracje te można modyfikować w silniku wibracyjnym za pomocą ciężarków i przeciwwag. Dokonać tego można zgodnie z wykonywanym zadaniem wibracji czy też zamontowanie - posadowienie elektowibratorów zgodnie wibrujących czy przeciwnie wibrujących mas lub też zainstalowanie falownika oscylacyjnego do generowania drgań liniowych.

 Silnik wibracyjny - elektrowibrator WURGES zasilanie i stopnień ochrony:

• 3~230/400V 50Hz
• 1~110V-240V 50Hz / 60Hz oraz 3~42V-700V 50Hz / 60Hz
• 1~240V 50Hz u wybranych elektrowibratorów -(patrz: instrukcja obsługi elektrowibrator Wurges)
• 12/24V DC ; IP66 ; F
• zasilanie specjalne jest również dostępne - na zapytanie
• Specjalne uzwojenie z termistorami PLC(130°C lub 155°C)
• na życzenie grzałki silnikowe z kontrolą wilgoci na uzwojeniach
• Klasa izolacji F (155 ° C), dostępna również klasa izolacji H (180 ° C)- na zapytanie
• Dopuszczalna temperatura otoczenia: -20 ° C to + 40 ° C, na zapytanie, możliwość wykonania elektrowibratora do pracy w temperaturze otoczenia do 55° C (dotyczy niektórych wielkości)

  Silnik wibracyjny - elektrowibrator Wurges nominalne prędkości obrotowe.

• silnik wibracyjny 50 Hz z synchronicznymi prędkościami: 750, 1000, 1500 oraz 3000 obr/min
• silnik wibracyjny 60 Hz z synchronicznymi prędkościami: 1000, 1200, 1800 oraz 3600 obr/min
• dostępne sa silniki wibracyjne: 2, 4, 6 i 8-polowe (10 i 12 polowe- na specjalne indywidualne zapytanie klienta)

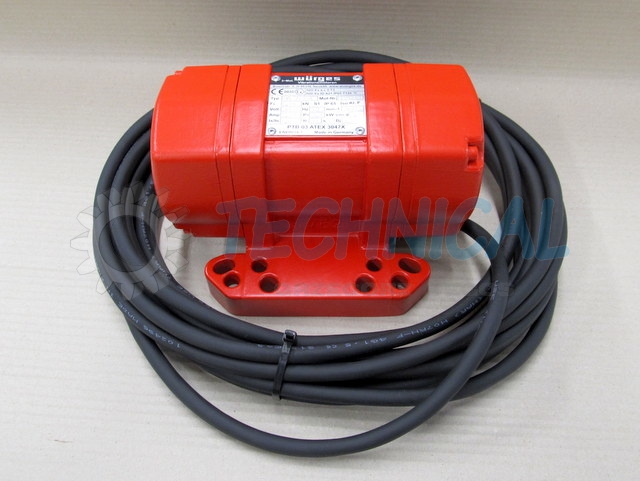

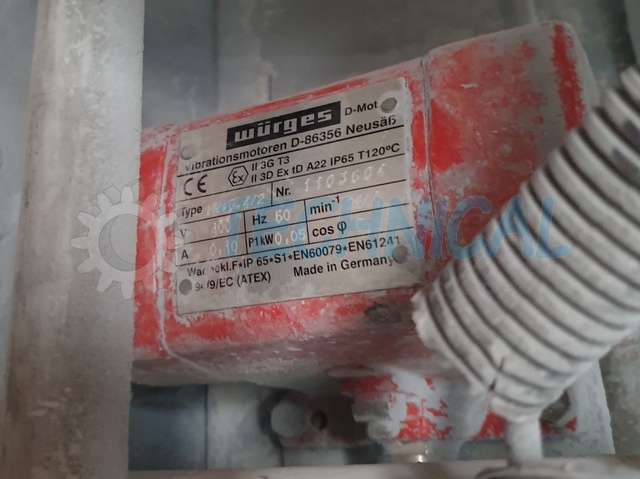

  Silnik wibracyjny - elektrowibrator a ATEX do pracy w strefie zagrożenia wybuchem:

• Dla stref przeciwwybuchowych wykonania: Ex II 2G Ex e c II T3 ; Ex II 2D Ex tD A21
• Temperatura powierzchni silnika wibracyjnego max. 120 ° C, stopień ochrony IP 65, Klasa cieplna F - nadaje się do stref gazowych 1, 2 i stref pyłowych 21, 22.

Silnik wibracyjny - elektrowibrator a specjalne wykonania:

• do wysokich częstotliwości 200Hz
• magnetyczne wibratory elektryczne IP65 , 6000obr/min

Wysoko wydajny silnik wibracyjny do przesiewacza czy silnik do stołu wibracyjnego jako silnik elektryczny wibracyjny o zasilaniu 400V, 220V - 230V lub DC 12V lub 24V wg potrzeb i indywidualnej aplikacji klienta.

  Silniki wibracyjne i Elektrowibratory WURGES a ich największe zalety.

Najwyższa jakość silników wibracyjnych Wurges a właściwa obsługa techniczne dają wysokie zadowolenie z eksploatacji. Stosowanie się do zasad poprawnej eksploatacji daje wymierne korzyści w amortyzacji i oszczędności finansowe. Wszystko to osiąga się dzięki przemyślanej konstrukcji i eksploatacji:

• Materiał na silniki wibracyjne WURGES pochodzi z z Europy głównie z Niemiec,
• Używany jest specjalny stop aluminium na tzw. ”twarde traktowanie”,
• Niestandardowe łożyska specjalnie produkowane dla WURGES do silników wibracyjnych (bardzo ważne w eksploatacji: nie pływają, są sztywne i wprasowywane, są ze specjalnym koszykiem trzymającym elementy toczne) - dostępne dla klientów jako część zamienna.
• Łożyska stosowane w silniku wibracyjnym Wurges są większe niż w silnikach elektrycznych zwykłych i produkowane wg specjalne normy fabrycznej WURGES. Zastosowane łożyska w silnikach wibracyjnych są wzmocnione i przenoszą naprężenia wibracyjne, które są bardzo ważne w całym silniku wibracyjnym podczas eksploatacji,

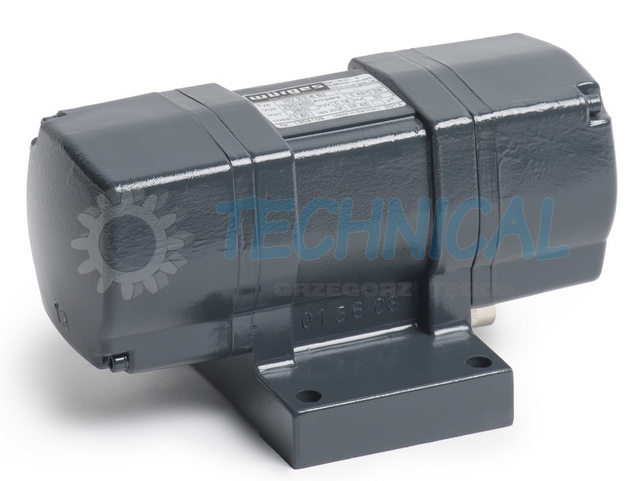

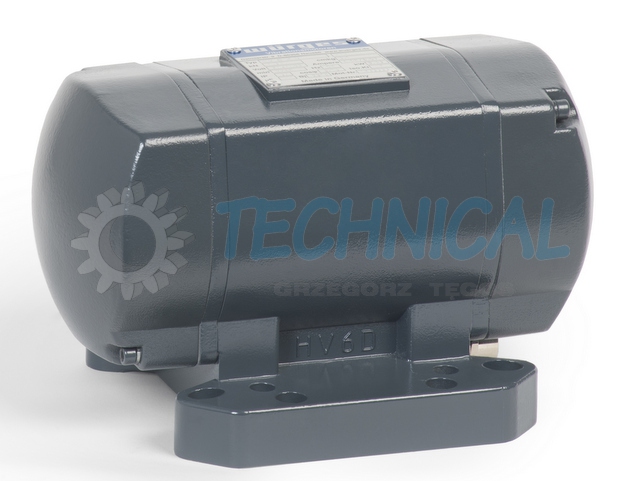

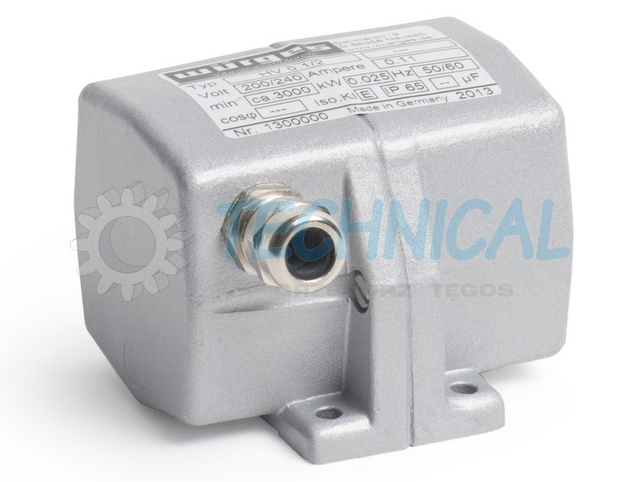

• W małych rozmiarach HV1 do HV2, elektrowibratory - silniki wibracyjne, pomiędzy obudową a stojanem oraz stojan są wypełnione w podciśnieniu specjalnym PU, odpornym na wysoką temperaturę i wibracje co przedłuża znacząco ich żywotnośc - czas eksploatacji.
  W pozostałych elektrowibratorach WURGES uzwojenia są związane oraz 2x maczane - impregnowane w specjalnym PU co daje dużą odporność na wibracje i chroni je przed przetarciami.

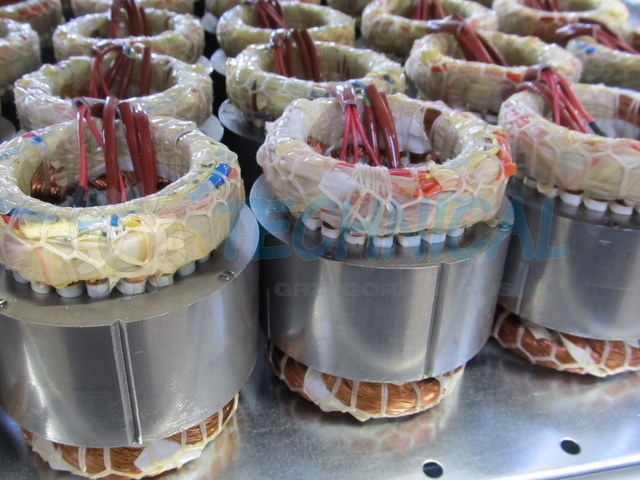

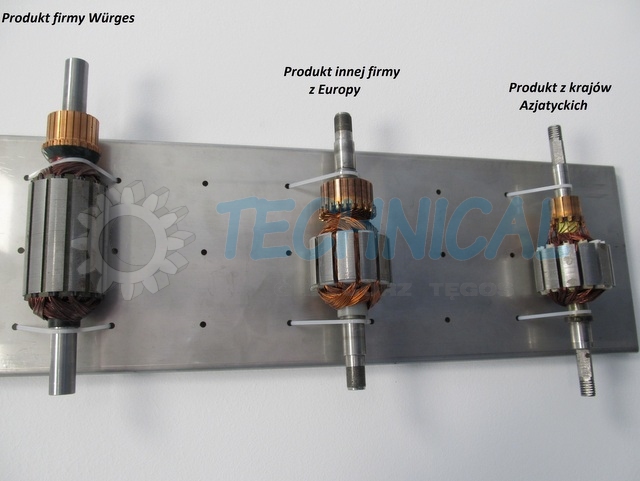

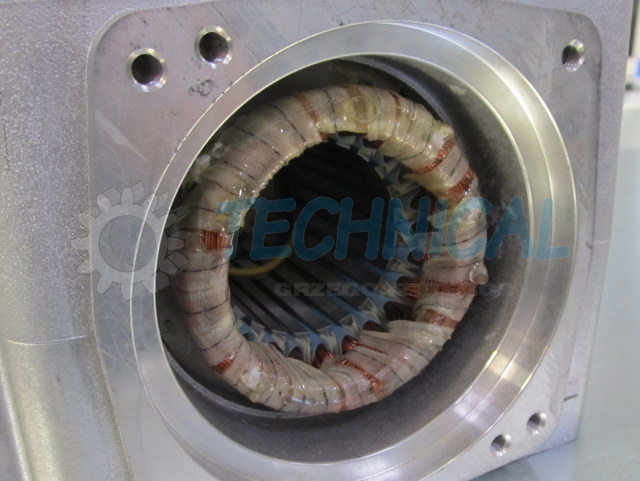

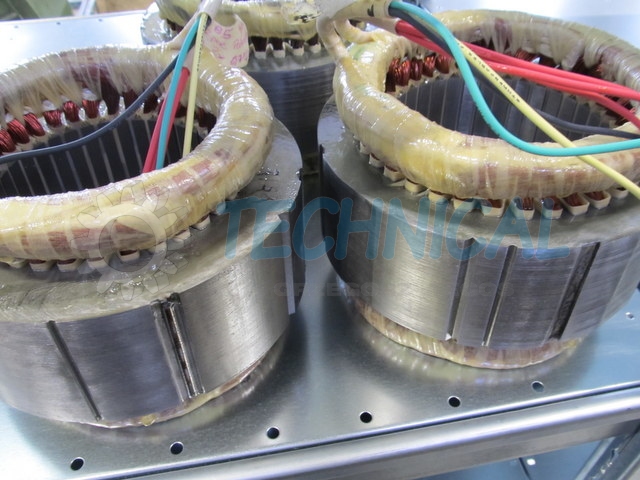

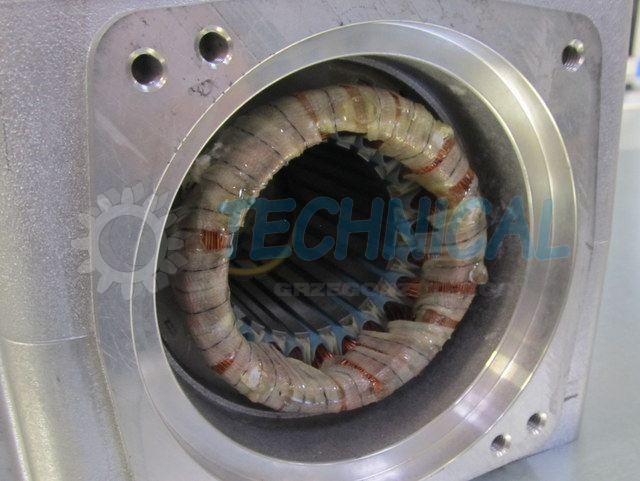

  Generalnie uzwojenie stojana silnika wibracyjnego Wurges są bardzo wysokiej jakości, związane i dodatkowo dwa razy maczane w transparentnym PU lub zalewane specjalnym PU, dla uzyskania tzw. „monolitu uzwojenia” co zwiększa wydatnie odporność na wibracje a tym samym przedłuża żywotność elektrowibratora - silnika wibracyjnego.
• Wszystkie uzwojenia są wyposażone w izolację fazową, dzięki czemu możliwa jest współpraca elektrowibratora 3 fazowego z przemiennikiem częstotliwości co jest zaletą i uniwersalnością takiej konstrukcji. Każdy zwój-cewka stojana, jest izolowana w stojanie, dodatkowym specjalnym papierem co wywołuje mniejsze tarcia w uzwojeniach a tym samy maksymalnie eliminuje przetarcia i zwarcia stojana elektrowibratora co wydatnie pozwala dłużej eksploatować taki wibrator przemysłowy - jako napęd wibracyjny,
• Izolacja tropikalna w elektrowibratorach Wurges jest standardem przy tak wysokiej jakości,
• Każde uzwojenie jest sprawdzane w fabryce 2 razy, 1-szy raz w momencie dostawy, 2-gi raz po ich wprasowaniu w korpus silnika,

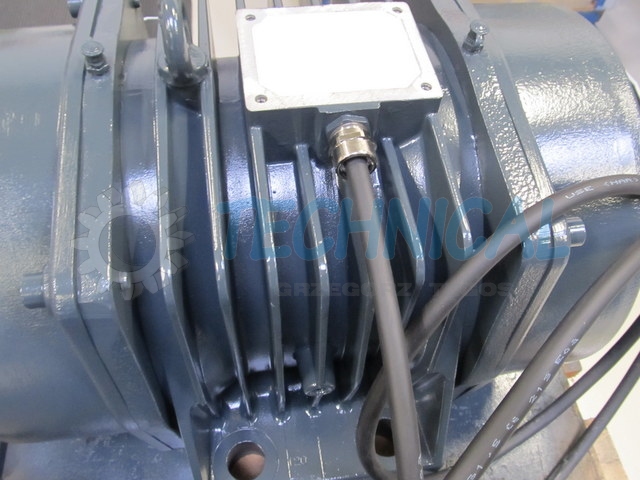

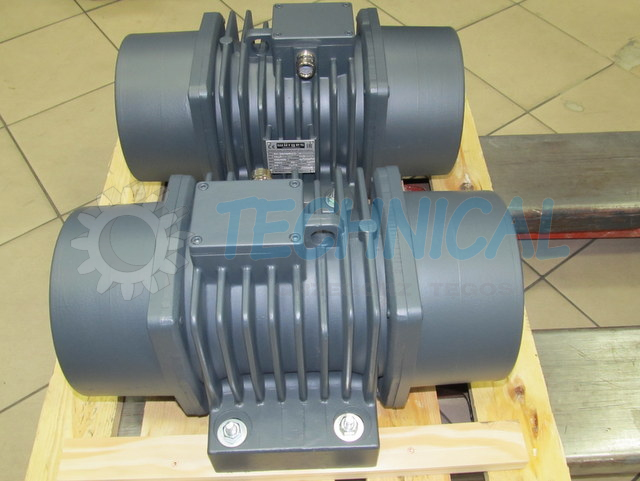

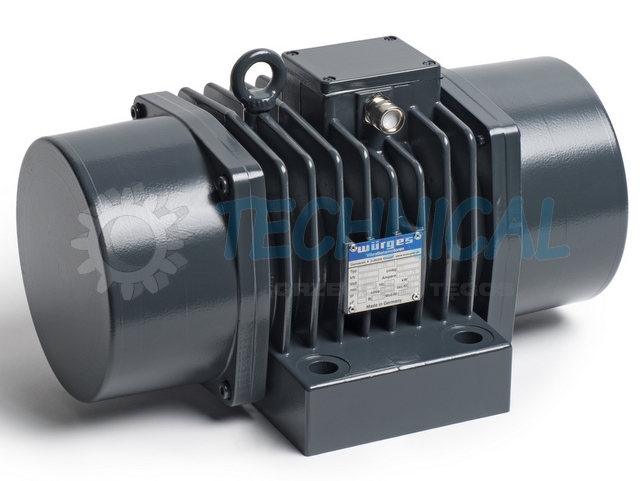

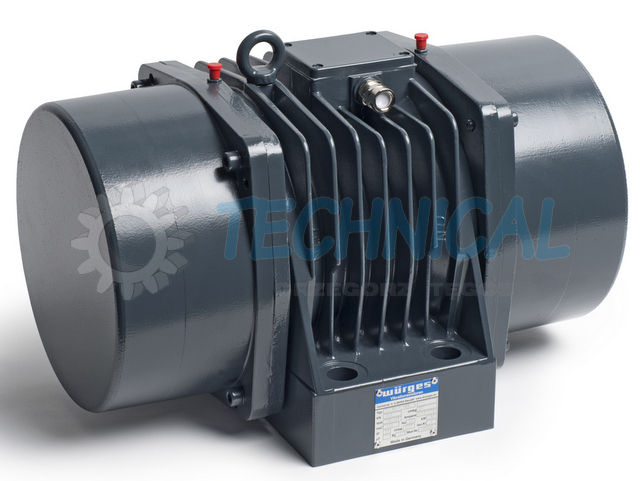

• Na dużych silnikach wibracyjnych są żebra chłodzące na korpusie tj od HV55 do HV130 celem poprawienia i podwyższenia sprawności termicznej - dzięki temu silnik wibracyjny się nie przegrzewa,
• Przy dużych zamówieniach klient może zamówić obudowy ze specjalnym mocowaniem silnika wibracyjnego pod swoje indywidualne aplikacje,
• Standardowy kolor silników wibracyjnych WURGES RAL 7016 – inny możliwy na specjalne zamówienia klienta,
• Standardowo elektrowibratory WURGES nie posiadają kabla , na specjalne zamówienie mogą być wyposażone w kabel oraz mogą być dodatkowo zalane przyłącza silikonem - na indywidualne zamówienie klienta,

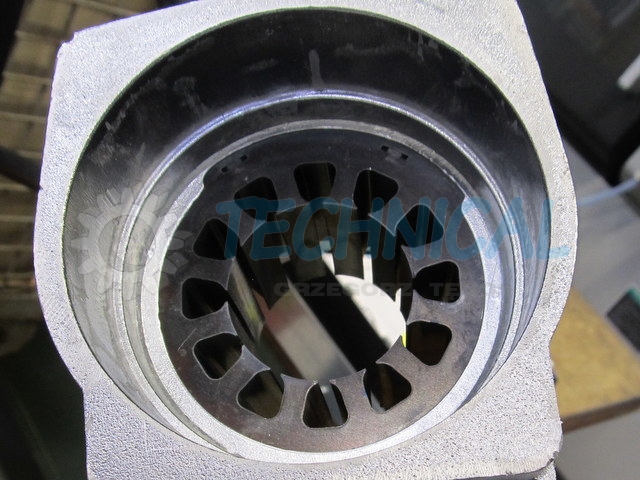

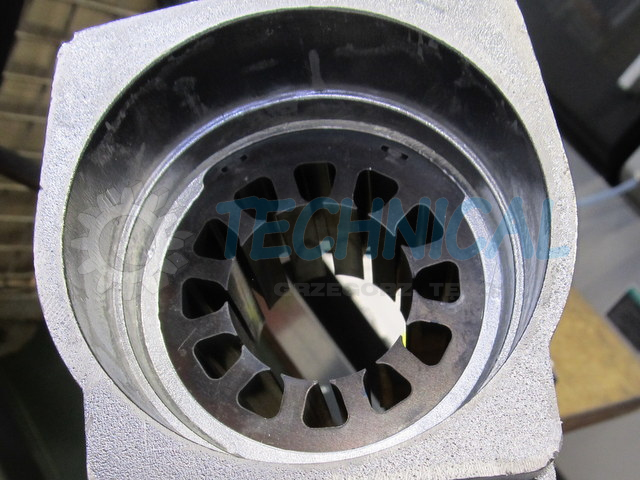

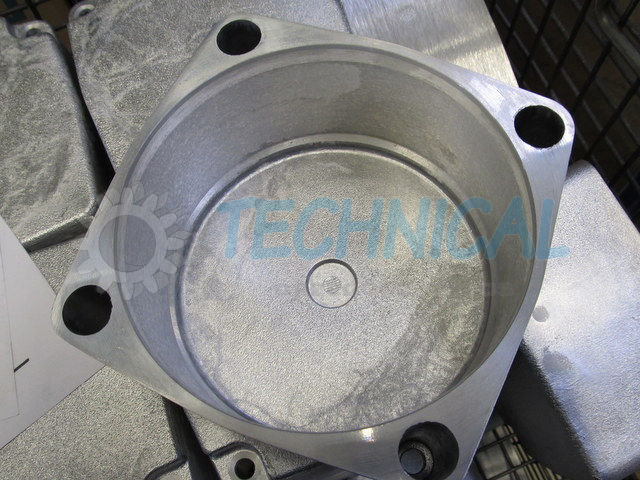

• W odlewni aluminium zatapiane są pierścienie stalowe pod łożyska i stalowe części stojana w obudowie elektrowibratora WURGES - duża zaleta podwyższająca wytrzymałość i odporność,

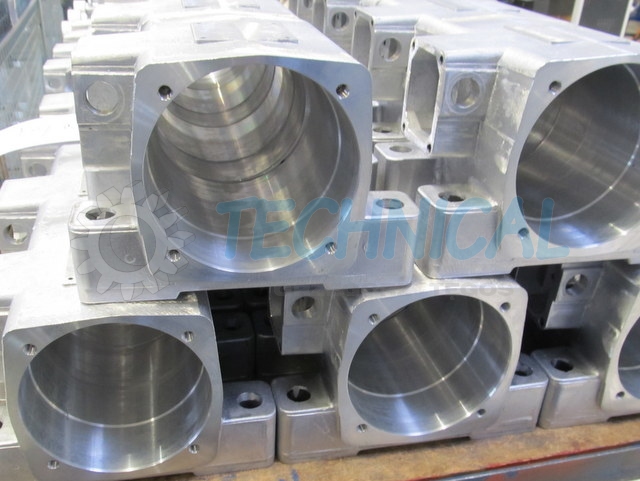

• Korpusy i obudowy silników wibracyjnch WURGES obrabiane są na CNC - duża dokładność wykonania i powtarzalność,

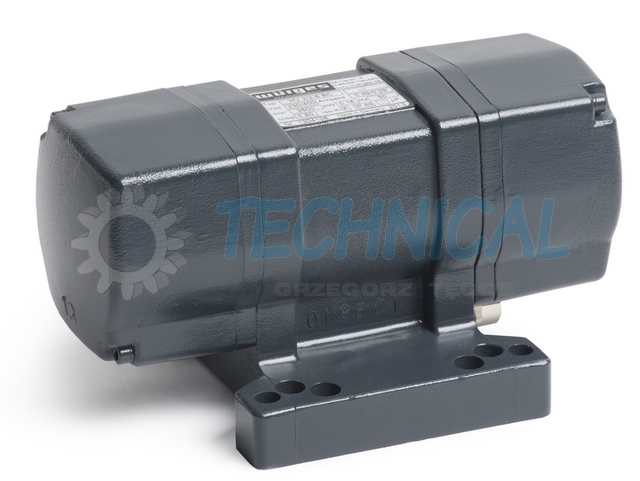

• wielorakie otwory montażowe w łapach silników wibracyjnych WURGES często są takie same jak w innych produktach tego typu. Co jest ułatwieniem i dzięki takiemu uniwersalnemu zastosowaniu otworów montażowych silniki wibracyjne WURGES mogą być zastosowane bez przerabiania mocowania jako silniki wibracyjne o wyższej klasie jakości w tej samej aplikacji - ułatwiony montaż i demontaż.
• Pokrywy silników wibracyjnych na ogół są grubsze jak u konkurencyjnych co daje przewagę w długości eksploatacji,
• Możliwość regulacji siły wibracji na wale silnika wibracyjnego Wurges,
• Silniki Wibracyjne Wurges przystosowane są do pracy z przemiennikami częstotliwości.
• Silnik wibracyjny Wurges można montować - może pracować w każdej pozycji bez wyjątku!

 Tu warto zadać sobie pytanie, co z tego znajdziesz u konkurencyjnych elektrowibratorach? Wurges to Elektrowibratory, które zawierają to wszystko w jednym. Właśnie z takiej dbałości o jakość bierze się ich długa żywotność, której nie dorównuje wiele innych silników wibracyjnych konkurencji.

Postaw na jakość i zastosuj silnik wibracyjny Wurges!

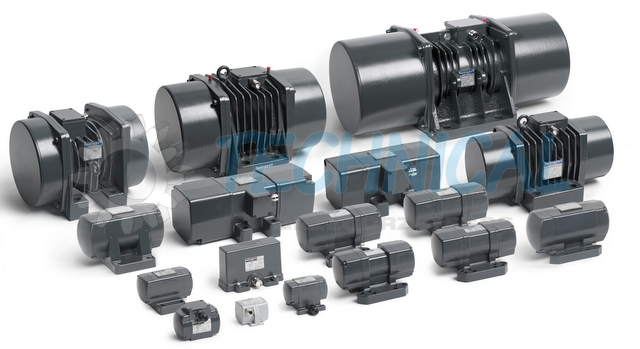

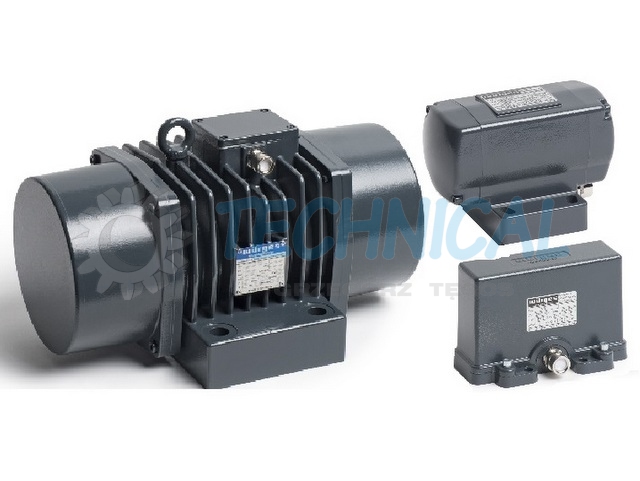

Silnik wibracyjny WURGES a jego budowa - przegląd produktów.

 Wszystkie silniki wibracyjne produkowane są w siedzibie w Neusaess, w pobliżu bawarskiego miasta Augsburg, a „Made in Germany” jest ważną częścią filozofii firmy Wurges. Powód jest prosty: choć  silnik wibracyjny jest nieskomplikowaną maszyną i musi być solidny. Konstrukcja silników wibracyjnych wymaga najwyższego poziomu umiejętności i odpowiedniego know-how.

  Wykonanie standardowe silnika wibracyjnego - elektrowibratora Wurges to niski pobór mocy z wysokim początkowym momentem obrotowym jako standard - daje to użytkownikowi wymierne efekty finansowe. Obudowa elektrowibratorów Wurges (do rozmiaru HV 85), której korpus stanowi gniazdo stojana, jest wykonana ze specjalnego, odpornego stopu aluminium. W wielkościach mechanicznych silniki wibracyjne od HV55 do HV130 występują specjalne żebra dla zapewnienia poprawnego chłodzenia silnika wibrującego.

 Silnik wibracyjny ze wzmocnionymi dedykowanymi łożyskami i wzmocnioną sztywną obudową to dłuższa żywotność eksploatacyjna - użyteczna w eksploatacji Twojej maszyny.

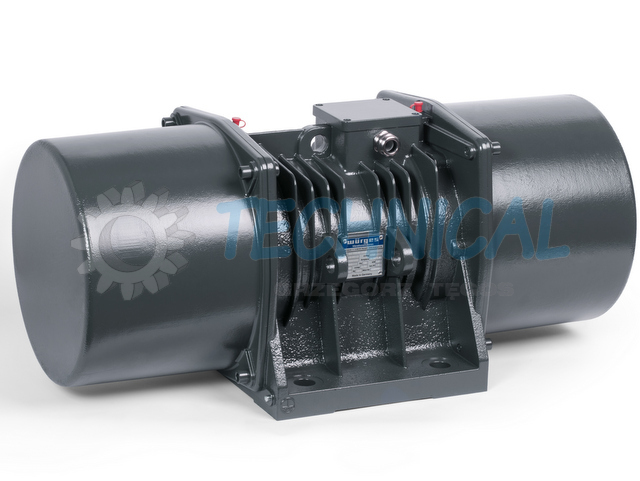

  Począwszy od rozmiaru HV100, obudowa elektrowibratorów jest wykonana z żeliwa sferoidalnego i wyposażona w żebra chłodzące. Obudowa jest tutaj wyposażona w zatapiane oczka montażowe dla zapewnienia jej maksymalnej sztywności i wytrzymałości. Pokrywy boczne silnika wibracyjnego są wykonane ze specjalnego aluminium i są obrabiane na maszynach CNC dla zapewnienia jak najlepszego uszczelnienia i odporności na wstrząsy. Wszystkie powierzchnie uszczelniające silników wibracyjnych są precyzyjnie obrabiane, w celu uzyskania doskonałego uszczelnienia.

  Wszystkie uszczelnienia typu O-ring wibracyjnych silników są zatopione w rowkach dla uzyskania możliwie najlepszego uszczelnienia.
Łożyska specjalnie produkowane dla silników wibracyjnych Wurges z kulistym pierścieniem wewnętrznym, są wykonane ze zwiększonym luzem C4, wyłącznie produkowane dla producenta Wurges wg normy Wurges dla jego elektrowibratorów - silników wibracyjnych dla przemysłu.

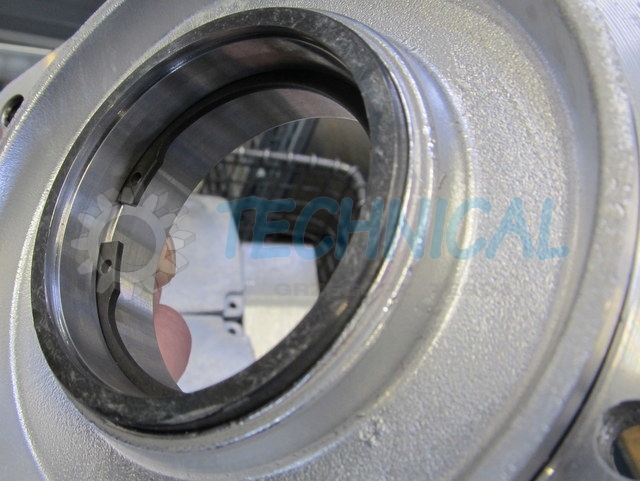

  Wszystkie gniazda łożyskowe wibracyjnego silnika, nawet w przypadku małych silników wibracyjnych, są wykonane pod wprasowanie łożysk, dla zapewnienia maksymalnie długiej żywotności.

  Przed opuszczeniem fabryki, każdy silnik wibracyjny Wurges przechodzi próbny rozruch z maksymalną regulacją pożądanego niewyważenia i kontrolą prądu znamionowego. Daje to klientowi pewność co kupuje.

Silnik wibracyjny - elektrowibrator a dodatkowe udogodnienia:

• Standardowy kolor RAL 7016, inne kolory możliwe na indywidualne potrzeby klienta,
• Kompaktowe wymiary montażowe - duża zaleta, zajmują niewiele miejsca,
• Emisja hałasu <70dBA - ochrona środowiska,

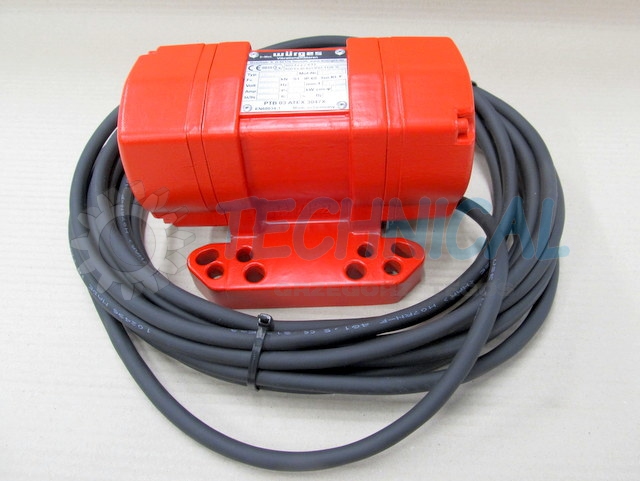

•  Silnik wibracyjny może być dostarczony z różnymi rodzajami kabla, na zapytanie specjalna puszka wodoszczelna z silikonem.

Silniki wibracyjne - Elektrowibratowy Wurges a stosowane obowiązujące normy:

Silniki Wurges są zgodne z następującymi dyrektywami europejskimi: 2014/35 / EU (niskie napięcie), EN 60034-1. Certyfikat ISO 9001: 2015. System 2 stopni mocy system SN.

Montaż silników wibracyjnych i elektrowibratorów:

• łapowy,

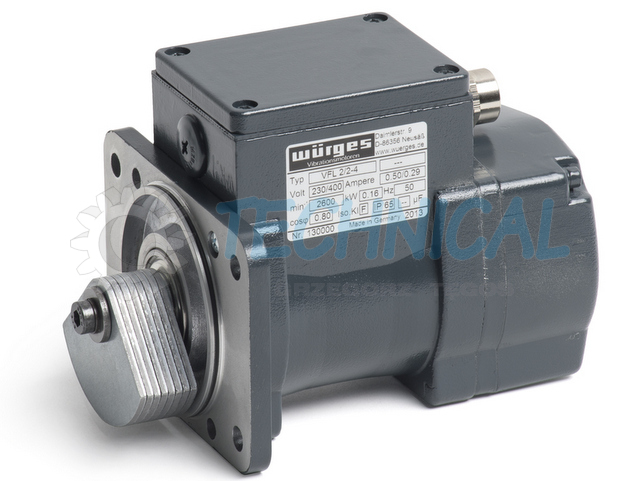

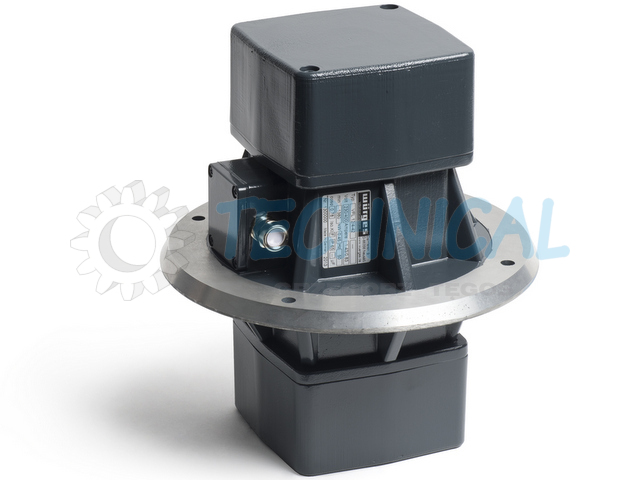

• kołnierzowy
• rurowy

Elektrowibratory WURGES

 Silnik wibracyjny - elektrowibrator WURGES a prędkości znamionowe obrotowe a zalecenia użytkowania:

• 750 i 1000 obr/min (8 i 6-biegunowe): przesiewacze wibracyjne, kanały przenośnikowe, kraty zatrzymujące, złoża fluidalne;
• 1500 obr/min (4-biegunowe): tace akumulacyjne, przenośniki, systemy filtrów, rury doprowadzające;
• 3000 obr/min (2-biegunowych) stojaki wibracyjne, formy i szalunki do prefabrykowanych elementów betonowych, opróżnianie silosów, starzenie elementów, sprzęt fitness;
• 6000 obr/min (4-biegunowe, 200 Hz) formy i szalunki do prefabrykowanych elementów betonowych, stoły wibracyjne, form baterii, maszyn do obróbki kamienia.

 Ponad to w ofercie znajduje się: Falownik oscylacyjny do generowania drgań liniowych czyli przemiennik drgań kołowych w drgania liniowe WURGES SR. Problem: Drgania kierunkowe są wymagane w wielu procesach wibracyjnych. Są one zwykle generowane przez dwa równolegle zamontowane, przeciwbieżne silniki wibracyjne. W pewnych okolicznościach synchronizacja obu silników nie zawsze działa. System wibracji musi być w stanie swobodnie oscylować w fazie rozruchu przynajmniej w dwóch osiach co jest możliwe dzięki rozwiązaniom fabrycznym Wurges.

Elektrowibratory i technologia wibracyjna silnikami wibracyjnymi Wurges to oferowana wartość produktu w stosunku do ceny!

Atrakcyjny silnik wibracyjny to sprawdzona marka WURGES

Uwaga eksploatacyjna montażowa silników wibracyjnych!

Bardzo ważne jest aby Silnik wibracyjny - elektrowibrator przemysłowy był dobrze przymocowany do konstrukcji. Jest to jeden z podstawowych wymogów dla poprawności eksploatacji silnika wibracyjnego.

Silniki wibracyjne WURGES rodzaj pracy:

z wyjątkiem silnika wibracyjnego HV 6 / 2-8 który jest przeznaczony do pracy S3 40%, to pozostałe, wszystkie silniki wibracyjne WURGES są przystosowane do pracy w trybie S1. Bardzo ważne jet określenie rodzaju pracy przy wyborze silnika wibracyjnego dla zrealizowania założeń konstrukcyjnych i eksploatacyjnych.

 Czy Twoje maszyny potrzebują stabilnej wibracji?

Czy jesteś zadowolony z użytych wibratorów przemysłowych dotychczas?

Szukasz wysokowydajnych jakościowych wibracji - to znalazłeś - kup i zastosuj silnik wibracyjny Wurges!

Inni już korzystają ze sprawdzonych wibracji silników wibracyjnych Wurges.

Marka Wurges gwarancją wysokiej jakości produktu i uzyskanych stabilnych długotrwałych wibracji.

Najczęściej kupowane napędy wibracyjne Wirges:

• silnik wibracyjny 230v,
• silnik wibracyjny 400v,
• silnik wibracyjny 24v,
• silnik wibracyjny 12v,
• silnik wibracyjny do przesiewacza,
• silnik do stołu wibracyjnego,
• silnik wibracyjny 100w,
• silnik elektryczny wibracyjny,
• silnik wibrujący,
• napęd wibracyjny,
• silnik wibracyjny do stołu,
• silnik do polerki wibracyjnej,
• elektrowibrator 220v,
• elektrowibrator 230v

Napęd wibracyjny WURGES z gwarancją wysokiej jakości napędu i stabilnej wibracji.

 Elektrowibratory WURGES to długo żywotne silniki wibracyjne do nadawania wibracji urządzeń i maszyn w przemyśle w procesach produkcji.

Wibratory przemysłowe ze wzmocnionymi łożyskami stosowane w przemyśle do silosów do przesiewaczy do stołu wibracyjnego.

Silnik wibracyjny Wurges to doskonały europejski elektrowibrator przemysłowy ceniony przez klientów za dużą niezawodność i stabilną regulowaną jakość wibracji.

Silnik wibracyjny do przesiewacza czy silnik do stołu wibracyjnego z dwoma silnikami wibracyjnymi czy pojedynczym napędem wibrującym.

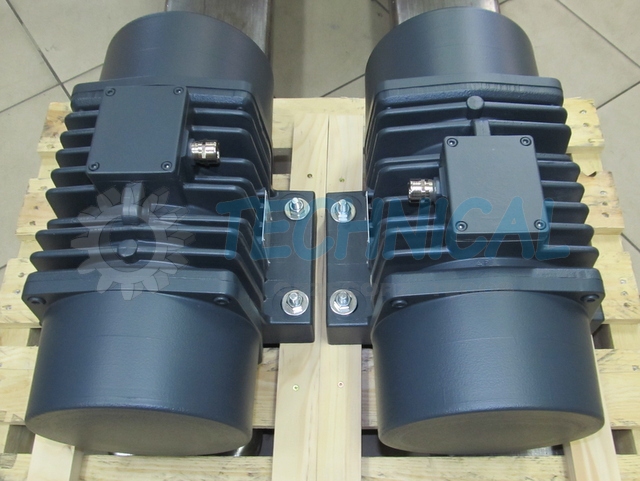

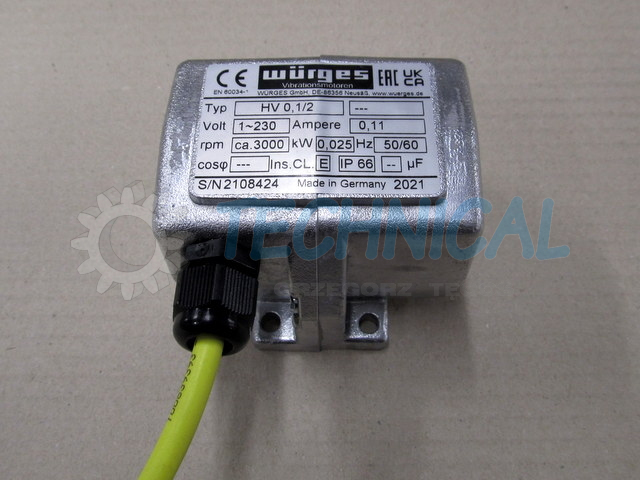

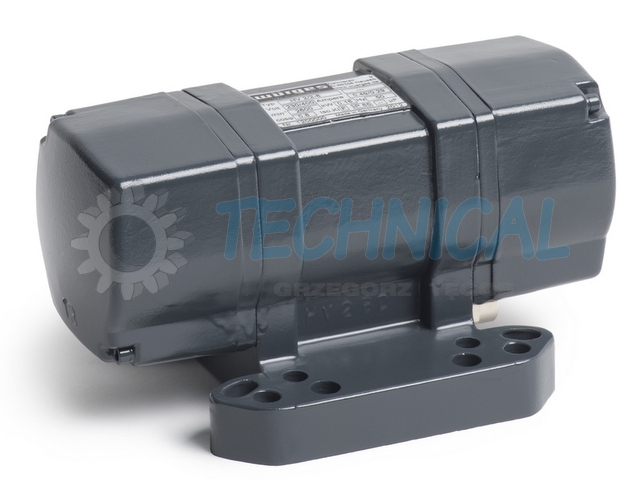

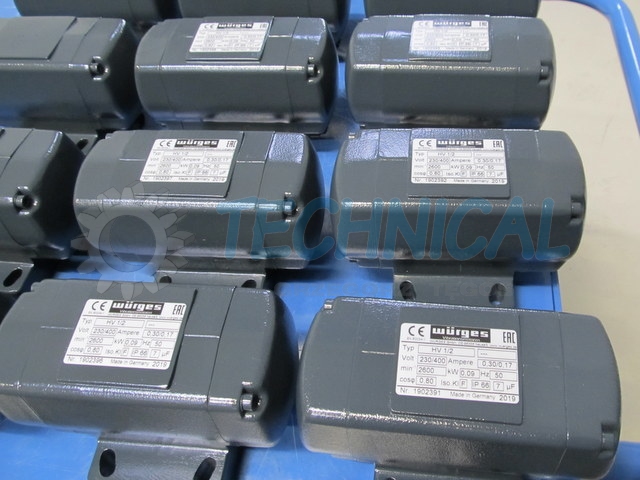

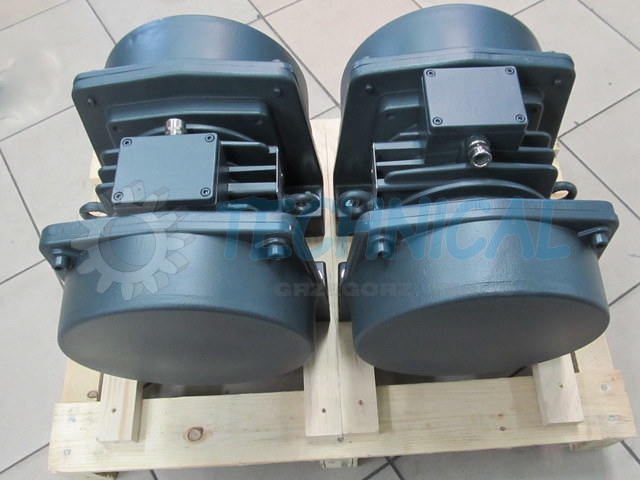

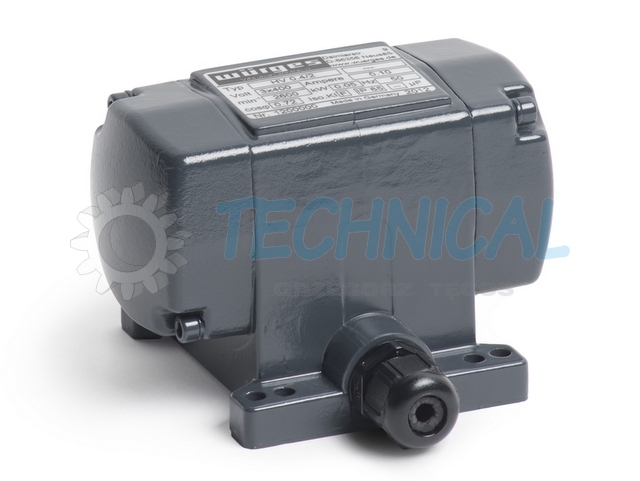

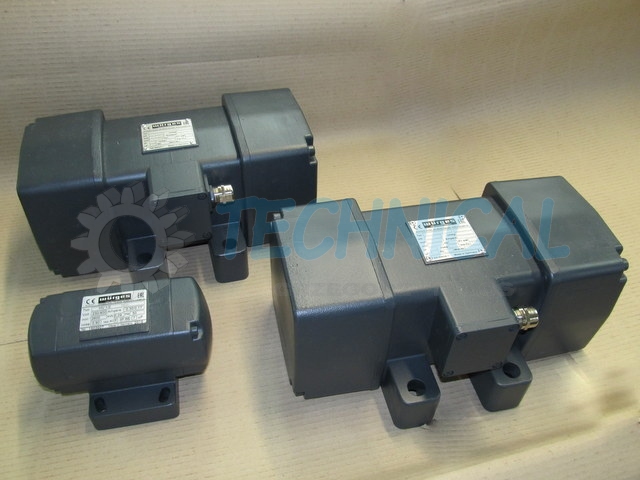

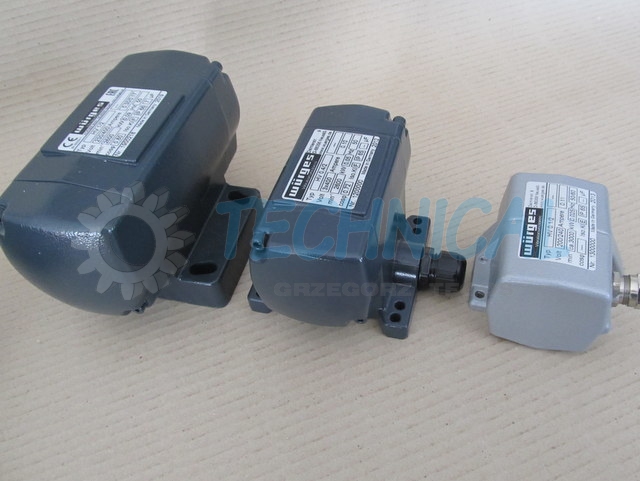

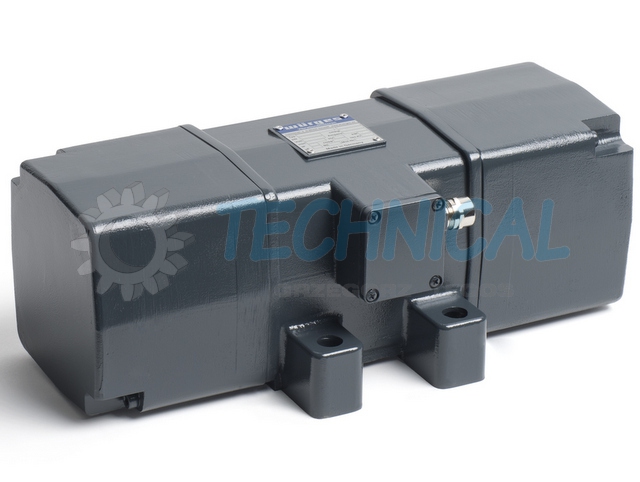

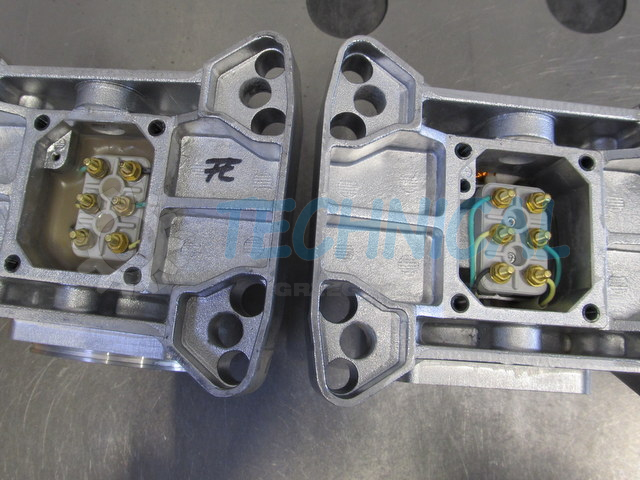

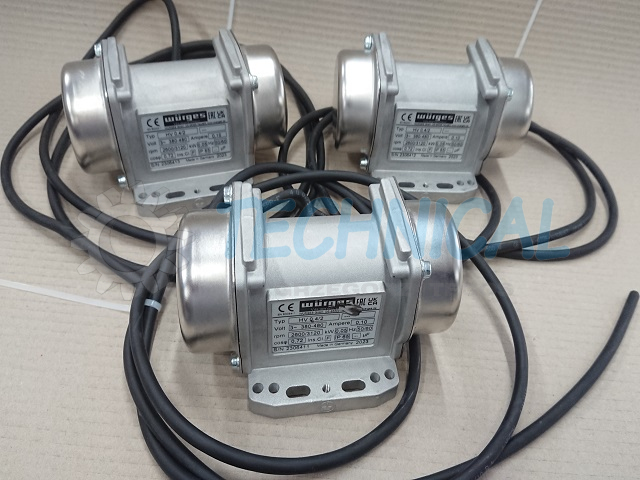

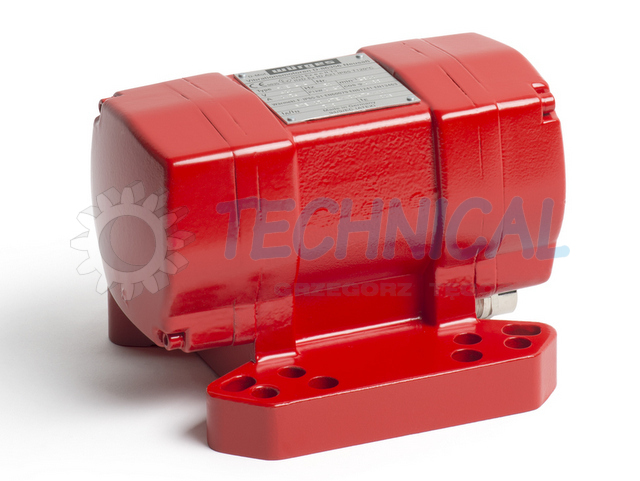

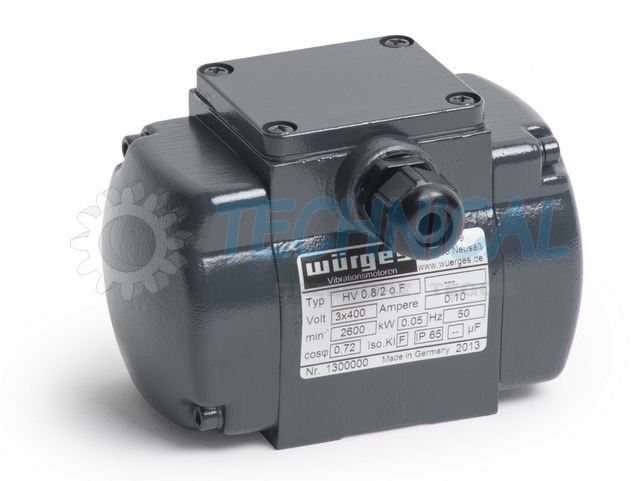

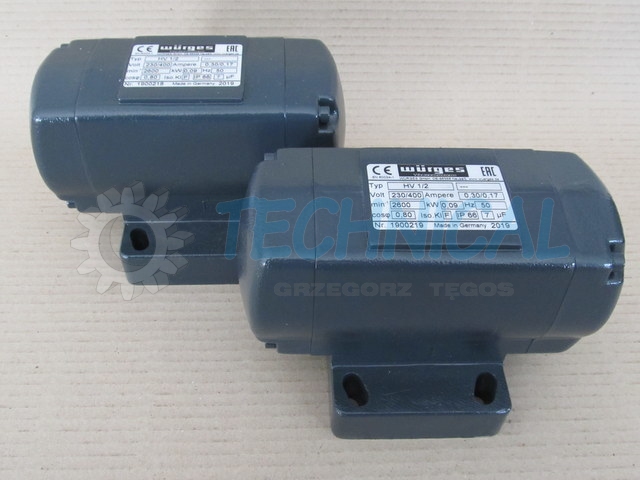

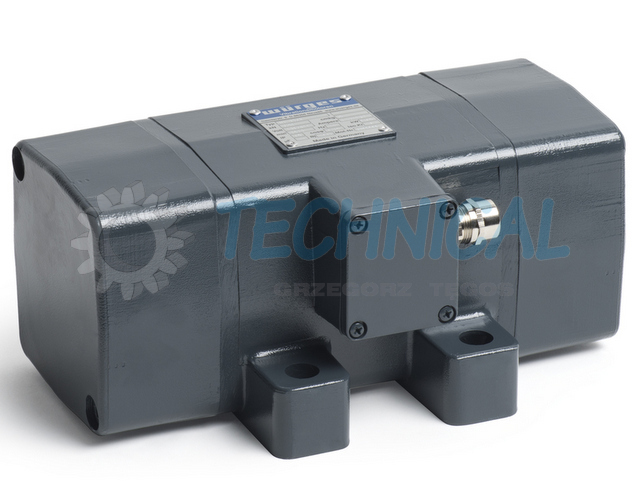

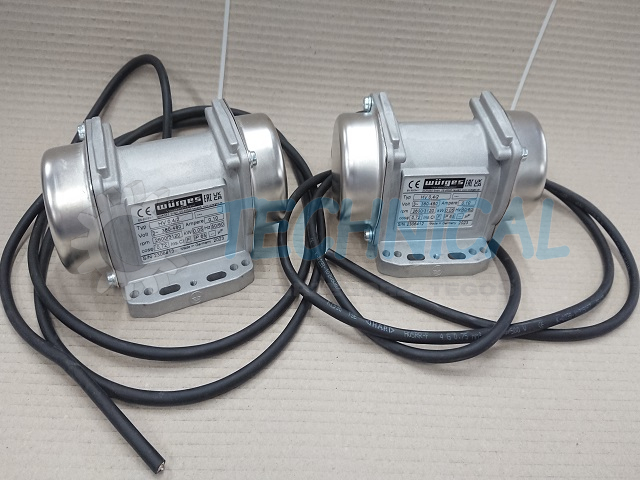

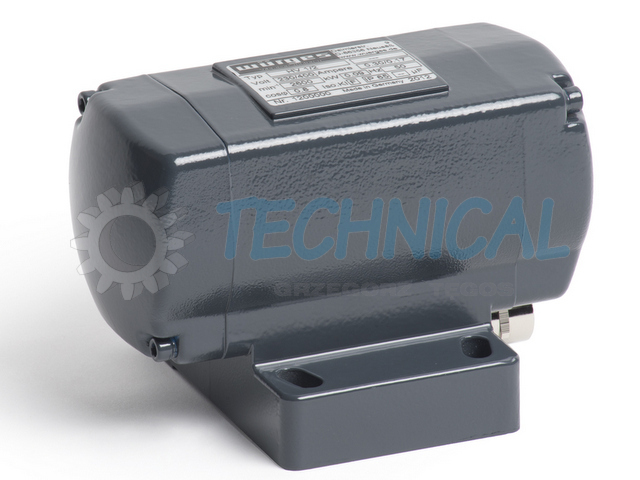

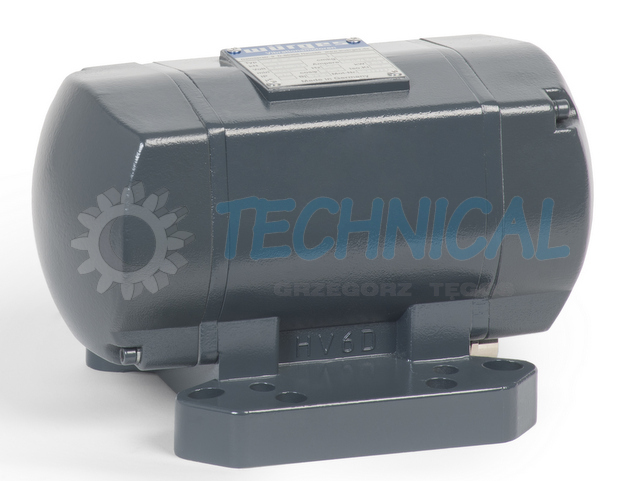

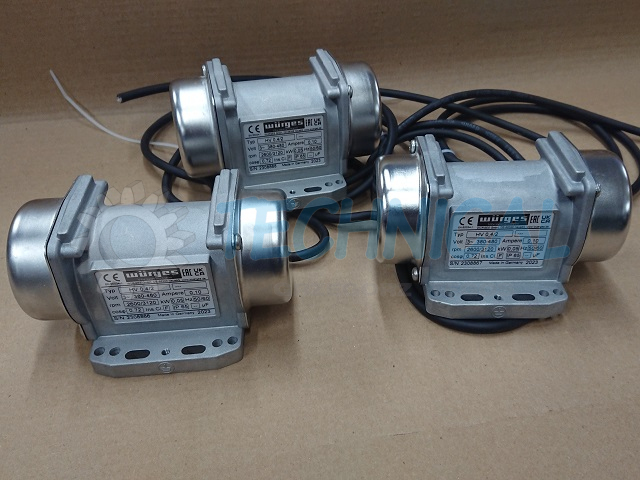

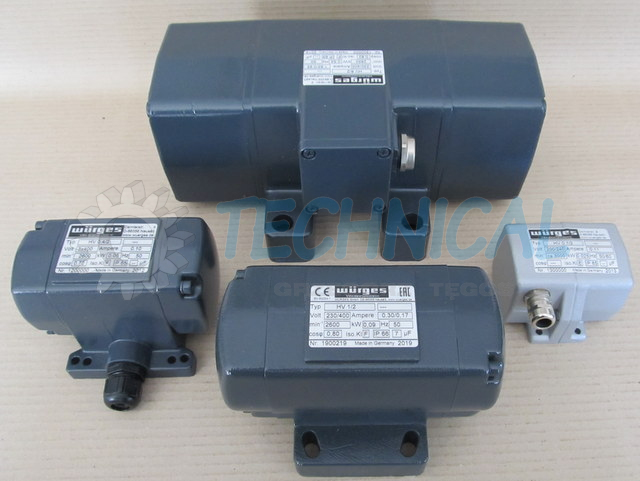

Galeria foto z silnikami wibracyjnymi - wibratorami przemysłowymi do zastosowania w maszynach według indywidualnych potrzeb aplikacji klienta.
