Przeguby precyzyjne KTR

Przeguby precyzyjne KTR i wały precyzyjne KTR.

Przeguby precyzyjne i wały precyzyjne KTR do pracy do 1000 obr/min oraz do 4000 obr/min Precyzyjne przeguby i precyzyjne wały KTR do łączenia wałów pracujących pod kątem lub przesunięte równolegle.

Przeguby precyzyjne KTR do łączenia wałów pod kątem.

Wały precyzyjne KTR do kompensacji odchyłek łączonych wałów, w tym również poosiowo.

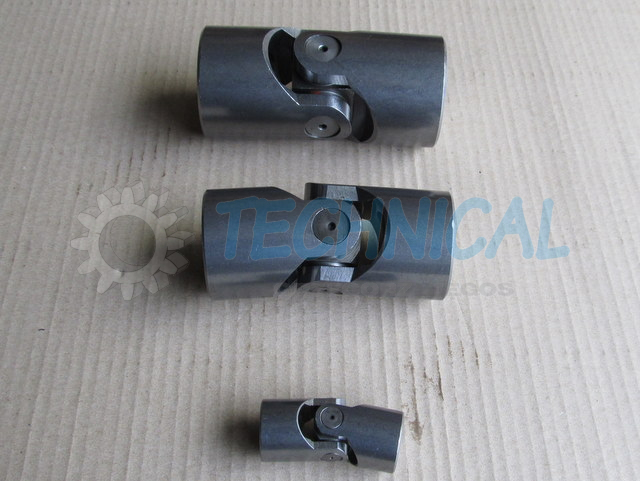

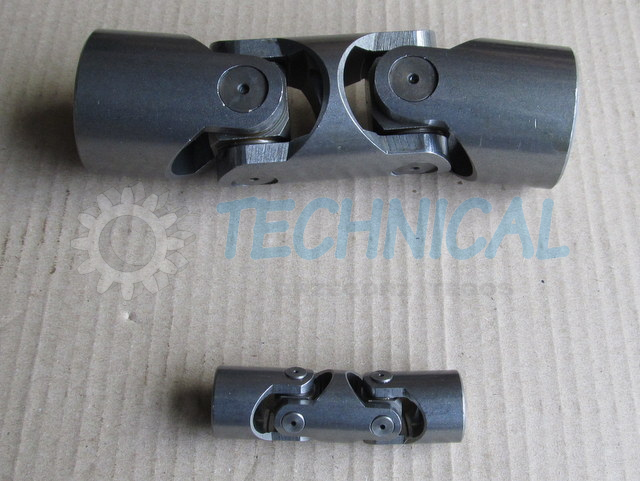

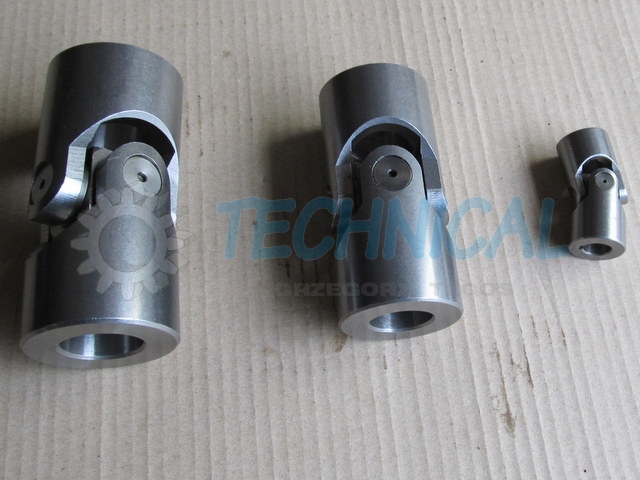

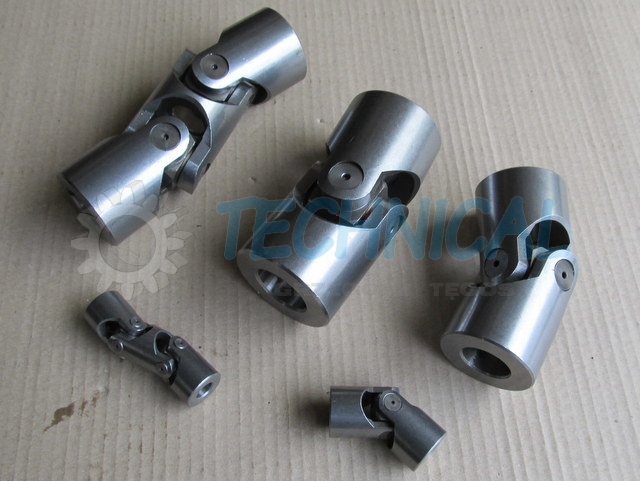

 Precyzyjne przeguby KTR pojedynczo łamane i podwójnie łamane do prędkości obrotowej 1000 obr/min

 Precyzyjne przeguby G oraz GD wg DIN 808 są z łożyskowaniem ślizgowym i służą do ogólnego stosowania w budowie maszyn. Maksymalny kąt pracy 45° dla każdego pojedynczego przegubu. Ułożyskowanie ślizgowe precyzyjnego przegubu jest bezobsługowe. W standardzie z otworami cylindrycznymi w tolerancji H7 - także z rowkiem na wpust, na życzenie z otworem sześciokątnym lub kwadratowym.



  • Typ G - precyzyjny pojedynczy przegub KTR,
  • Typ GD - precyzyjny podwójny przegub KTR.



 Precyzyjne przeguby KTR pojedynczo łamane i podwójnie łamane do prędkości obrotowej 4000 obr/min.

Precyzyjne przeguby G oraz GD wg DIN 808 są z łożyskowaniem ślizgowym i służą do ogólnego stosowania w budowie maszyn. Maksymalny kąt pracy 45° dla każdego pojedynczego przegubu. Ułożyskowanie igiełkowe precyzyjnego przegubu jest bezobsługowe z możliwością dużych obciążeń dynamicznych. W standardzie z otworami cylindrycznymi w tolerancji H7 - także z rowkiem na wpust, na życzenie z otworem sześciokątnym lub kwadratowym.



  • Typ H - precyzyjny pojedynczy przegub KTR,
  • Typ HD - precyzyjny podwójny przegub KTR.

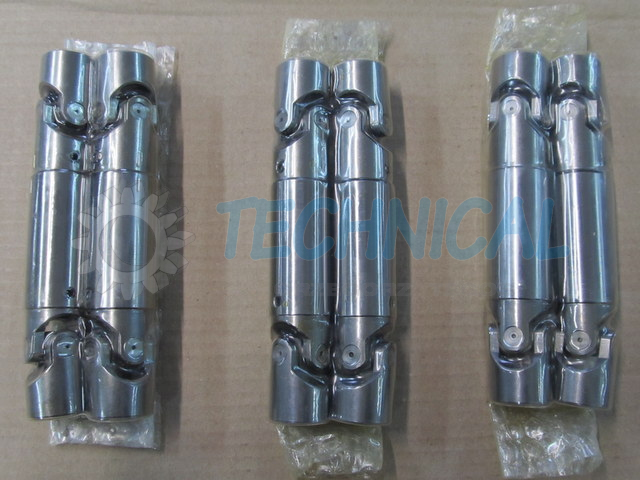

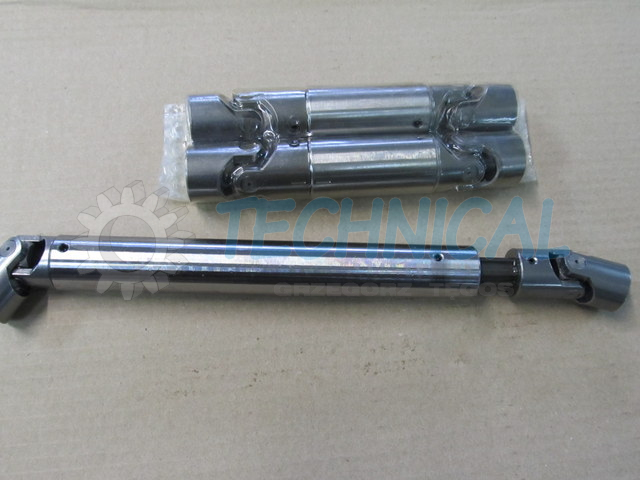

Precyzyjne wały KTR z możliwością pracy do 1000 obr/min typ G oraz do 4000 obr/min typ H


Wały precyzyjne KTR typ GA oraz typ HA wykonane wg DIN 808 z łożyskowaniem odpowiednio ślizgowo lub igiełkowo. Podwójny precyzyjny przegub KTR rozsuwany do pracy z maksymalnym kątem pracy 45° dla każdego krzyżaka - przegubu Cardana. Taka konstrukcja precyzyjnych wałów KTR umożliwia płynną zmianę odległości między połączonymi wałami. Dostępne są precyzyjne wały KTR z połączeniami zatrzaskowymi: typ GR i HR, z otworami w tolerancji H7 a także z rowkiem pod wpust lub na życzenie z otworem sześciokątnym lub kwadratowym

  • Typ GA - (łożyskowanie ślizgowe) n max = 1000 obr/min
  • Typ HA - (łożyskowanie igiełkowe) n max = 4000 obr/min



 Precyzyjne przeguby KTR - Cardana pojedynczo łamane i podwójnie łamane ze stali nierdzewnej do prędkości obrotowej 300 obr/min.

 Precyzyjne przeguby X oraz XD wg DIN 808 są z łożyskowaniem ślizgowym i służą do ogólnego stosowania w budowie maszyn gdzie są wymagane przeguby Cardana ze stali nierdzewnej. Maksymalny kąt pracy 45° dla każdego pojedyńczego przegubu. Ułożyskowanie ślizgowe precyzyjnego przegubu ze stali nierdzewnej jest bezobsługowe. Wykonywane są w standardzie z otworami cylindrycznymi w tolerancji H7 - także z rowkiem na wpust, a na życzenie z otworem sześciokątnym lub kwadratowym.



  • Typ X - precyzyjny pojedynczy nierdzewny przegub KTR (max 300 obr/min),
  • Typ XD - precyzyjny podwójny nierdzewny przegub KTR (max 300 obr/min).



Precyzyjne przeguby KTR - sprzęgła Cardana umożliwiają połączenie dwóch wałów ułożonych względem siebie pod kątem czy przesuniętych równolegle.

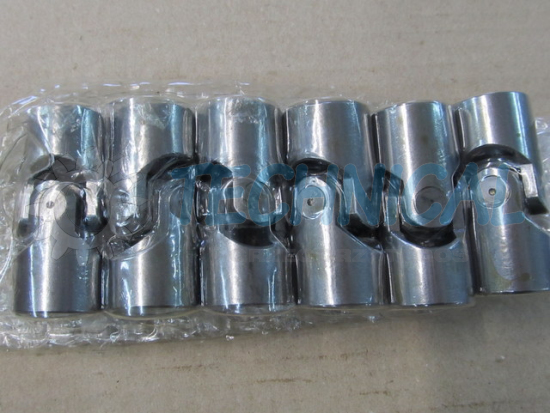

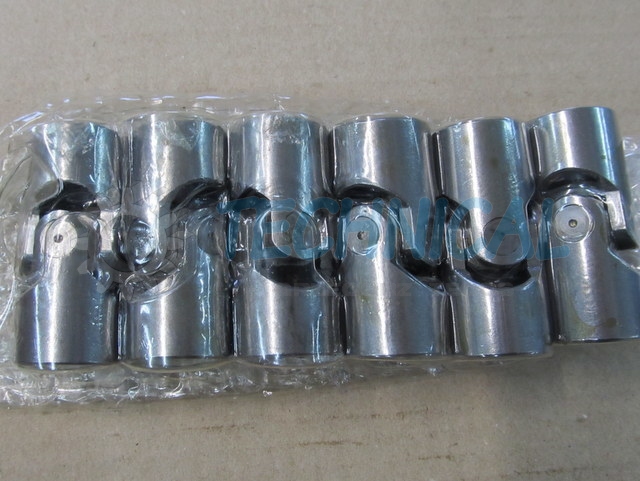

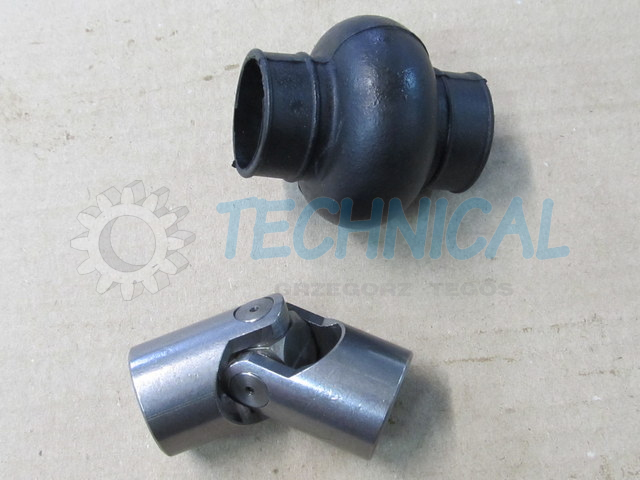

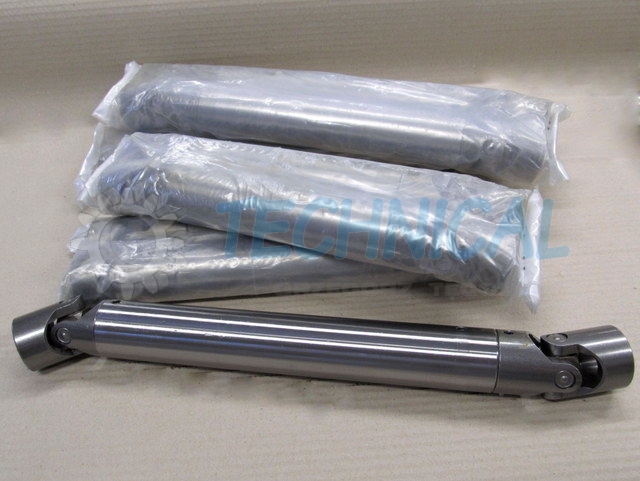

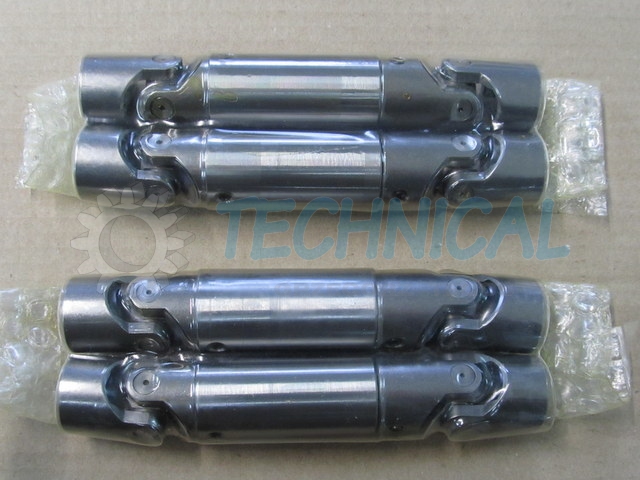

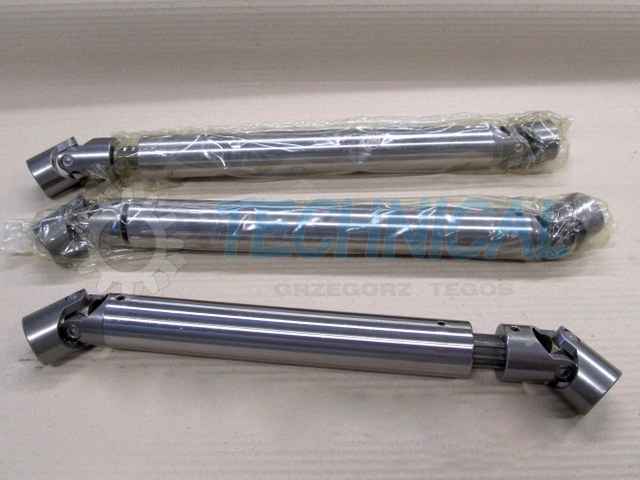

Przegub precyzyjny Cardana z osłoną neoprenową marki KTRWały precyzyjne KTR Wały precyzyjne KTR na magazynieWały precyzyjne rozsuwne Cardana_KTRPrzegub KTR z osłona neoprenową Sprzęgła Kardana KTRPrecyzyjne przeguby KTR - podwójnie łamane Główka Kardana KTRGłówki Kardana marki KTRWały precyzyjne rozsuwne KTRWały Cardana precyzyjne rozsuwne KTR
Precyzyjne przeguby KTR i precyzyjne wały KTR mogą być wyposażone w rozwierty typu: cylindryczny, cylindryczny z rowkiem pod wpust, kwadratowy, sześciokątny oraz szybkozłącze.
* = pole wymagane
  • Informujemy, że będziemy przetwarzać Państwa dane osobowe zgodnie z Rozporządzeniem RODO. Wszelkie zmiany można zgłaszać pod adresem: rodo@technical.pl

Precyzyjne sprzęgło Cardana to inaczej przegub precyzyjny KTR.
Wały precyzyjne KTR składają się z przegubów precyzyjnych KTR połączonych wielowypustem dla kompensacji odchyłek po osi.
