Sprzęgło zębate

Sprzęgło zębate rozłączne.

Sprzęgła zębate występują jako cało-stalowe do przenoszenia dużych momentów obrotowych. Sprzęgło zębate rozłączne może posiadać tuleję poliamidową pomiędzy piastami zębatymi lub może być wyposażone w kołnierz - kołnierz poliamidowy uzębiony. Proponujemy sprzęgła zębate dwustronne zarówno z tuleją poliamidową jak i kołnierzem poliamidowym oraz sprzęgła zębate całkowicie stalowe. Sprzęgła zębate występują jako dwustronne i jednostronne rozłączne.

Sprzęgło zębate rozłączne do łączenia wałów maszyn.

Sprzęgło zębate dwustronne z otworami - rozwiertami H7 do łączenia wałów.

Sprzęgło zębate dwustronne rozłączne możemy dostarczyć z rozwiertem na wymiar - wg wskazanej normy lub z surową piastą bez rozwiertu wg indywidualnego zapotrzebowania klienta.



Co to jest sprzęgło zębate?

Sprzęgło zębate to element maszyny do łączenia wałów poprzez elementy konstrukcyjnie zębate. Zazwyczaj wewnętrznie uzębiony jest wieniec - mufa oraz piasty uzębione w części zewnętrznej. Piasta zębata jest zazębiona z jednego końca z mufą zębatą a drugi koniec sprzęgła analogicznie. Piasty mogą być wyposażone w odpowiedni otwór do połączenia wałów.



Sprzęgło zębate to element maszyny służący do transmisji mocy kW, obrotów - n2 i momentu obrotowego Nm.



 Sprzęgło zębate jak sama nazwa wskazuje posiada element zębaty zazębiony w drugim elemencie zębatym sprzęgła zębatego. Sprzęgło zębate zazwyczaj posiada piastę z wieńcem zębatym, który jest zazębiony z tuleją zębatą lub tarczą zębatą. Zęby na wieńcu zewnętrznym piasty a elemencie wewnętrznym tulei są łukowe i odpowiednio spasowane.



Sprzęgło zębate a jego przeznaczone.

Sprzęgło zębate jest do łączenia dwu wałów i przenoszenia momentu obrotowego z wału napędowego czynnego na wał napędzany bierny lub do transmisji napędu z silnika Dislea na wał napędowy maszyny.

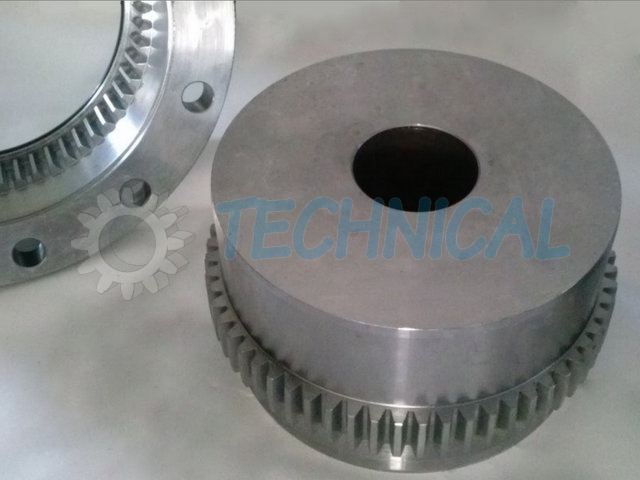

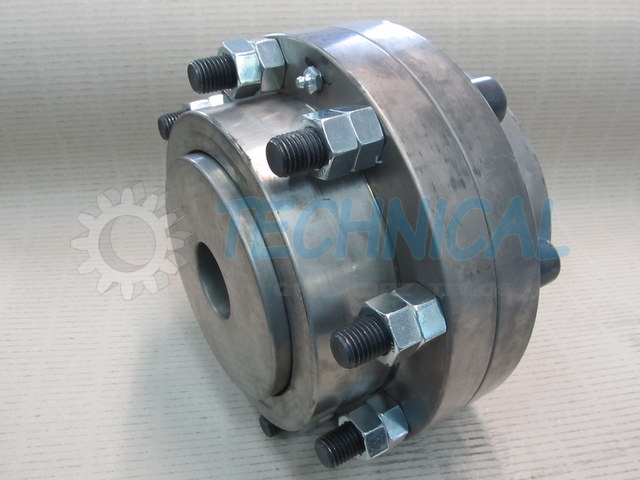

Sprzęgła zębate dwustronne całostalowe jako stały element maszyn łączący wał czynny napędowy z wałem biernym napędzanym.



Sprzęgła zębate to element maszyn służący do przeniesienia napędu z:

  • silnika elektrycznego na wał,
  • wału na wał,
  • silnika spalinowego z koła zamachowego na wał - np. wał pompy hydraulicznej.



 Dobór sprzęgieł zębatych dwustronnych to niełatwe zadanie aby zrobić to poprawnie. Przy doborze sprzęgieł zębatych należy zadbać o wiele czynników wynikających z budowy maszyny czy uwzględnić przy konstruowaniu maszyny. Sprzęgła zębate najczęściej stalowe - całostalowe stosuje się gdzie jest zapotrzebowanie na duży moment obrotowy w Nm.



 Zatem jedną z podstaw doboru sprzęgła zębatego dwustronnego, jest znajomość rzeczywistego momentu obrotowego, który mamy przenieś z wału czynnego na wał bierny. Nie mniej ważna jest odległość wałów łączonych. Odstęp od czoła wału napędzającego czynnego a czoła wału biernego napędzanego jest kolejnym zasadniczym aspektem w doborze sprzęgieł zębatych. Odległość pomiędzy czołami wałów wskazuje na zastosowanie odpowiednio długiego sprzęgła zębatego. W uzasadnionych przypadkach koniecznością jest zastosowanie kołnierza wydłużającego całe sprzęgło zębate



Wał czynny i bierny łączony przez sprzęgło zębate dwustronne o zębach łukowych, jako wysoko wydajne synchroniczne przeniesienie napędu bez poślizgu.



 Same gabaryty sprzęgieł zębatych dwustronnych są zazwyczaj ich zaletą. Sprzęgła zębate dwustronne przy stosunkowo niewielkich gabarytach potrafią przenieść duże momenty obrotowe. W szczególnych przypadkach można użyć stali wysokogatunkowych aby jeszcze mniejszymi gabarytami sprzęgła zębatego, przenieść zadany moment obrotowy bez strat dla samego sprzęgła zębatego. W szczególnych i uzasadnionych przypadkach możemy dostarczyć sprzęgło zębate wg rysunku klienta - na zapytanie.



  Co do samych gabarytów to również jedną z podstaw doboru właściwego sprzęgła zębatego jest fi piasty. Fi piasty musi być adekwatne do fi wału napędowego czynnego i fi wału biernego napędzanego. Wynika to możliwości obróbczych piast zębatych i pozostawionego odpowiedniego zapasu materiałowego. Ten aspekt doboru sprzęgieł zębatych można sprawdzić bezpośrednio w katalogu sprzęgieł zębatych.



Łukowe zęby a sprzęgła zębate kompensujące odchyłki wałów łączonych do dobre rozwiązanie konstrukcyjne. Dzięki zastosowaniu specjalnych zębów łukowych i ich smarowaniu czas-okres pracy się znacznie wydłuża i czyni przeniesienie napędu przez sprzęgło zębate dwustronne cichym dla środowiska.



 Dobór sprzęgieł zębatych dwustronnych to niełatwe zadanie aby zrobić to poprawnie. Przy doborze sprzęgieł zębatych należy zadbać o wiele czynników wynikających z budowy maszyny czy uwzględnić przy konstruowaniu maszyny. Sprzęgła zębate rozłączne stalowe - całostalowe stosuje się gdzie jest zapotrzebowanie na duży moment obrotowy w Nm.



  Przy doborze sprzęgieł zębatych należy uwzględnić charakter ich pracy. Ilość godzin pracy na dobę. Ilość załączeń na godzinę. Jakość przeciążeń chwilowych - tzw. szpic-momentów oraz samą aplikację. Uwzględniając powyższe parametry pracy, możemy się zastanowić nad współczynnikiem pracy sprzęgła zębatego - tzw. service factor. Jest to jeden z głównych elementów gwarantujący poprawność pracy samego sprzęgła zębatego.

Sprzęgła zębate a dobór i na co zwrócić uwagę czyli o czym trzeba pamiętać:

  • transmitowanej mocy w kW,
  • przenoszonych momentów obrotowych Nm,
  • prędkości obrotowej obr/min,
  • fi wałów łączonych w mm,
  • odległość wałów łączonych sprzęgłem zębatym, w mm,
  • czas pracy na dobę,
  • ilość załączeń na godzinę,
  • temperatura otoczenia sprzęgła zębatego,
  • jaka aplikacja (lekko, średnie obciążenia, ciężko) - asatosować właściwy współczynnik pracy fB - servis faktor.



 Sprzęgła zębate rozłączne dobrze kompensują odchyłki łączonych wałów w zakresie: osiowym, promieniowym i kątowym. Dotyczy to sprzęgieł zębatych odpowiednio użytych i ich konstrukcji. Inaczej zachowają się sprzęgła zębate "jedno-cardanowe - sprzęgło zębate jednostronne" i "dwu-cardanowe - sprzęgło zębate dwustronne" . Do rozmowy o takich szczegółach zapraszam przy zapytaniu w aplikacjach wymagających właśnie takich rozwiązań technicznych.



Warto pamiętać o uwzględnieniu współczynników pracy sprzęgieł zębatych dwustronnych. Szczególnie należy na to zwrócić uwagę przy konstruowaniu maszyny czy zamiany sprzęgła zębatego na nowy typ. Jest to bardzo ważne dla poprawności działania sprzęgła zębatego z uwzględnieniem długo-żywotności i pewności transmisji mocy i zadanych obrotów.



Pamiętaj - Sprzęgło Zębate to ważny element Twojej maszyny i pewność eksploatacji!



 Wysoka europejska jakość sprzęgieł zębatych.

Czy już kupiłeś sprzęgło zębate sprawdzonych marek?

Kup teraz i wypróbuj nas, Inni już to zrobili - zaufali nam!

Produkcja sprzęgieł zębatych w Europie gwarancją jakości.

Oferowane sprzęgła zębate są obrabiane na CNC z dużą dokładnością.



Sprzęgło zębate rozłączne a jego zalety:

  • bezobsługowa praca,
  • cichobieżność,
  • przenoszenie stosunkowo dużych Nm małymi gabarytami,
  • różnorodne wykonanie z materiałów: stalowe, poliamidowe i mieszane,
  • możliwość wykonania różnych wielkości otworów w piaście (duży zakres),
  • modułowa rozbudowa o kolejne elementy pod indywidualna aplikację.



Sprzęgła zębate to wysokowydajny element transmisji mocy.

Dzięki współpracy z wieloma firmami produkującymi sprzęgła zębate, możemy zaspokoić większość potrzeb i oczekiwań naszych Klientów.

Do czego zapraszamy.

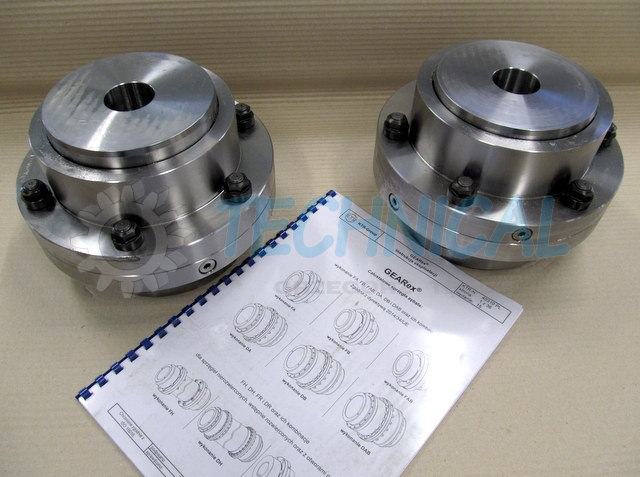

Dzięki współpracy z różnymi producentami możemy zaproponować różne sprzęgła zębate. Jednym z nich jest KTR Gearex sprzęgła zębate całostalowe  lub sprzęgła zębate BoWex z tuleja poliamidową.


Czy już używasz sprzęgieł zębatych w swoich maszynach?



Czy używasz wysokiej jakości sprzęgieł zębatych i czy jesteś zadowolony?



Kup teraz i zastosuj sprzęgło zębate w swoich maszynach do łączenia wałów!



Wypróbuj wysokowydajne jakościowe sprzęgła zębate w swoich aplikacjach.



Zaufaj, jak wielu już to zrobiło i stosuje w swoich aplikacjach sprzęgła zębate. Sprzęgła zębate wysokowydajne gwarancją poprawności pracy Twojej maszyny.

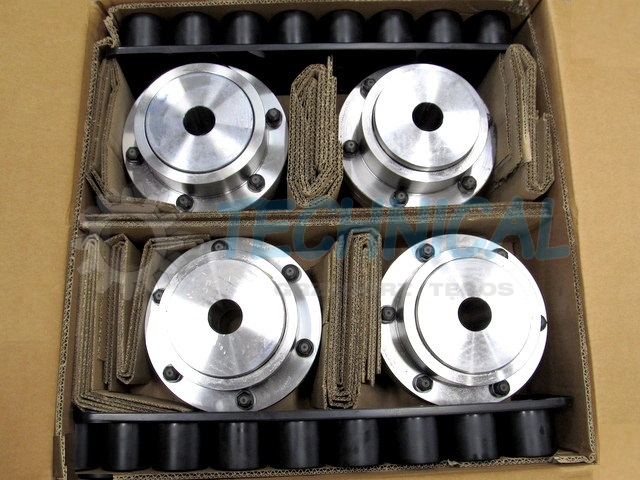

Galeria foto ze sprzęgłami zębatymi w różnych konstrukcjach adekwatnych do danej aplikacji.



Sprzęgła zębate możemy dostarczyć z dedykowanymi wymiarami wg potrzeb i rysunku klienta na indywidualne uzgodnienia.

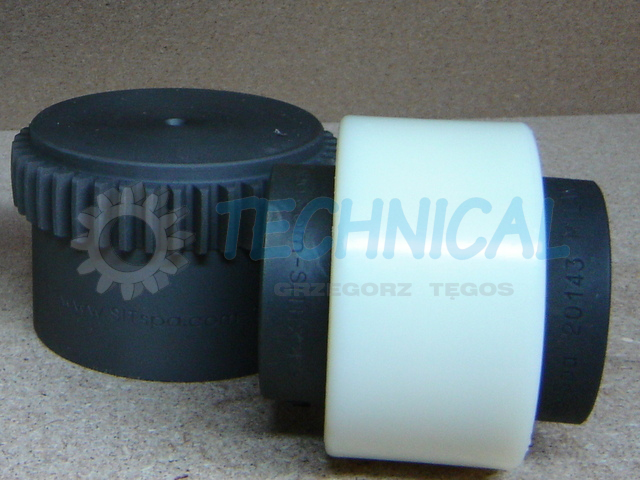

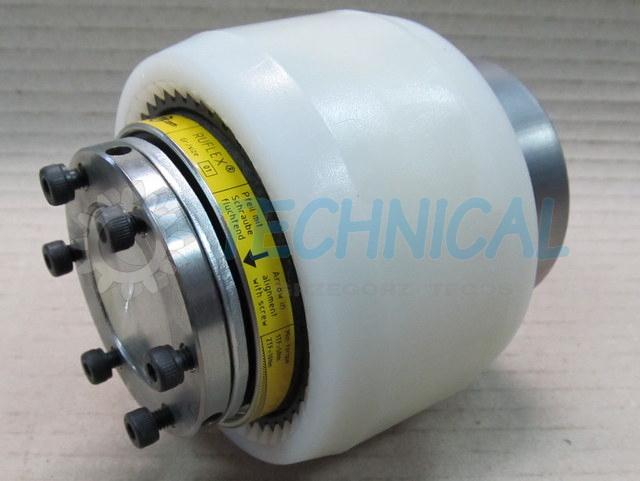

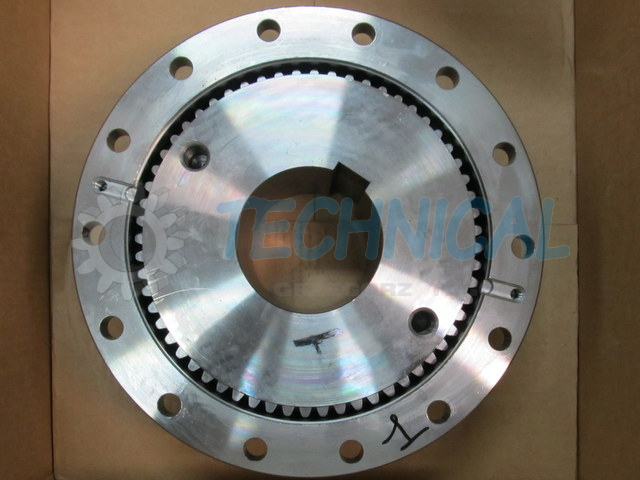

Sprzęgła zębate jednostronne do pompy z wieloklinem i kołnierzem. Sprzęgła zębate to sprzęgła synchroniczne pracujące bez poślizgu. Sprzęgła zębate występują jako: sprzęgła zębate całostalowe, sprzęgła zębate z poliamidu i sprzęgła zębate mieszane tj. tuleja poliamidu a piasty zębate stalowe.

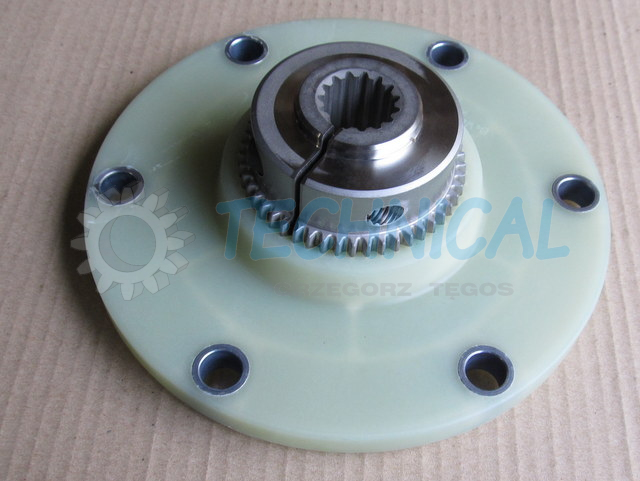

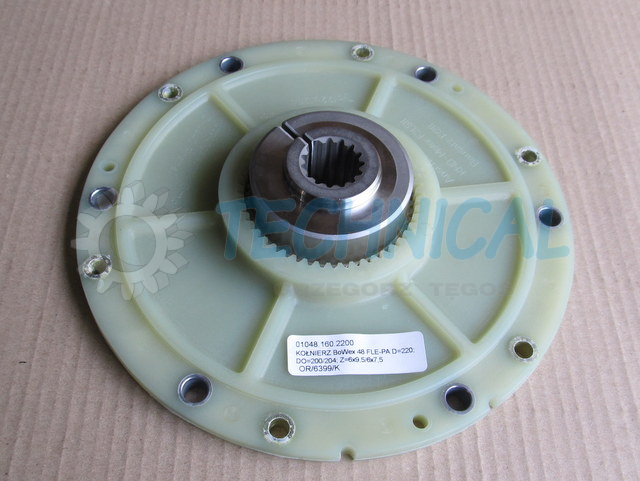

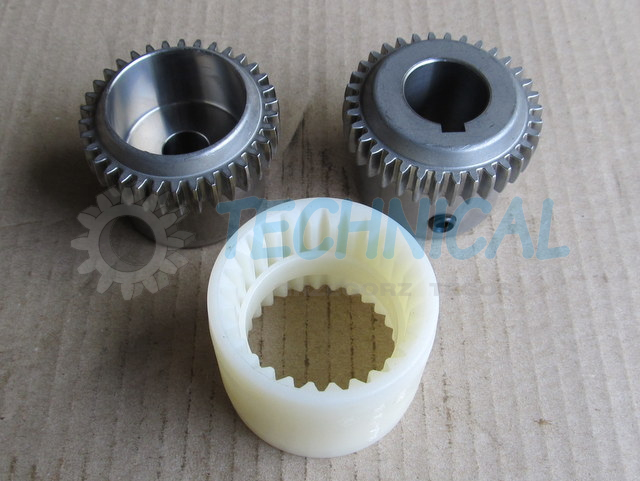

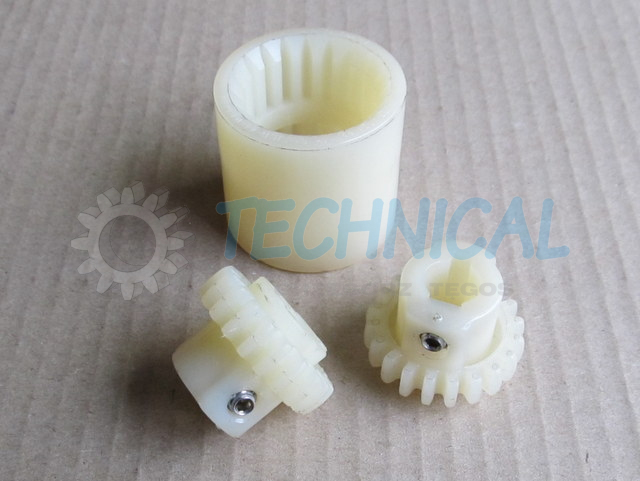

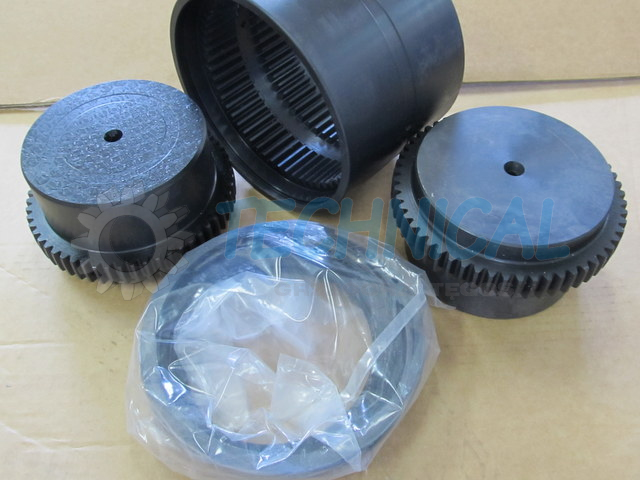

Sprzęgła zębate o zębach łukowych dwustronne do łączenia wałów i kompensacji odchyłek wałów łączonych. Sprzęgła zębate to dobra alternatywa dla sprzęgieł kłowych gdzie nie występują konieczności tłumienia drgań skrętnych. Sprzęgła zębate dwustronne z tuleją poliamidową. Sprzęgło zębate jednostronne z kołnierzem poliamidowym do Diesla i pompy.
