Pierścienie rozprężno zaciskowe

Pierścienie rozprężno zaciskowe to sprzęgła zaciskowe.

Pierścień rozprężno-zaciskowy jako pierścień zaciskowy na wałek gładki i gładką piastę. Przy stosowaniu pierścieni rozprężno zaciskowych nie używa się wpustów pryzmatycznych. Pierścienie rozprężno zaciskowe - pierścienie zaciskowe - sprzęgła zaciskowe stosuje się do połączeń bezluzowych. Pierścienie rozprężno zaciskowe to sprzęgła zaciskowe na gładki wał bez wpustu. Użyty pierścień rozprężno zaciskowy daje pewne połączenie gładkie i łatwość montażu i demontażu.

Pierścienie rozprężno zaciskowe to pewne i stabilne połączenie bezluzowe wału z piastą maszyny.

Pierścienie rozprężno-zaciskowe samocentrujące i niesamocentrujące dedykowane pod aplikację klienta według indywidualnych potrzeb.

 Pierścienie rozprężno zaciskowe - SIT LOCK marki SIT samocentrujące i niesamocentrujące.



 Pierścienie rozprężno-zaciskowe mają szerokie zastosowanie w budowie maszyn. Pierścienie zaciskowe są elementami tworzącymi połączenia typu piasta-wał, zapewniając trwałe połączenie. Pierścienie rozprężno zaciskowe eliminują również ścinanie wpustów, sworzni czy kołków z uwagi ich braku w połączeniu.



Pierścień rozprężno zaciskowy to pewny łatwy montaż i demontaż wału z piastą maszyn i urządzeń przemysłowych i rolniczych.



 Pierścienie rozprężno-zaciskowe SIT LOCK charakteryzują się łatwym montażem i demontażem. Szeroki zakres rozmiarowy sprzęgieł zaciskowych typu pierścienie rozprężno zaciskowe daje możliwość użycia w różnych aplikacjach. Pierścienie zaciskowe - sprzęgła zaciskowe stosowane są do przenoszenia momentów obrotowych do 68.000 Nm . SIT LOCK - Mechalock  pierścienie rozprężno zaciskowe są samocentrujące i niesomocentrujące oraz dzielą się do zastosowań wewnętrznych i zewnętrznych przeniesienia momentu obrotowego bez wpustu.


 Pierścienie rozprężno zaciskowe - sprzęgło zaciskowe, wykonanie:

  • wysokiej jakości stali,
  • powierzchnie mocujące cylindryczne.



Różnorodne pierścienie rozprężno zaciskowe z dużymi możliwościami średnic w mm dla połączenia wałów z piastą i wałów drążonych z wałami pełnymi.


 Typoszereg pierścieni rozprężno-zaciskowych - SIT LOCK (pierścienie zaciskowe). Rozróżniamy 14 typów pierścieni rozprężno zaciskowych a każdy z typów pierścieni zaciskowych na wał/ piasta czu tuleja/wał posiada swój własny typoszereg wymiarowy:

  • pierścienie rozprężno zaciskowe Sit Lock 1 - Cal1 dxD od 20x47 do 900x1010mm, nie samocentrujący,
  • pierścienie rozprężno zaciskowe Sit Lock 2 - Cal2, dxD od 6x9 do 320x360mm,  nie samocentrujący,
  • pierścienie rozprężno zaciskowe Sit Lock 3 - Cal3, dxD od 6x14 do 130x165mm,  samocentrujący wąski profil,
  • pierścienie rozprężno zaciskowe Sit Lock 4 - Cal4, dxD od 25x50 do 400x495mm,  samocentrujący do dużych obciążeń,

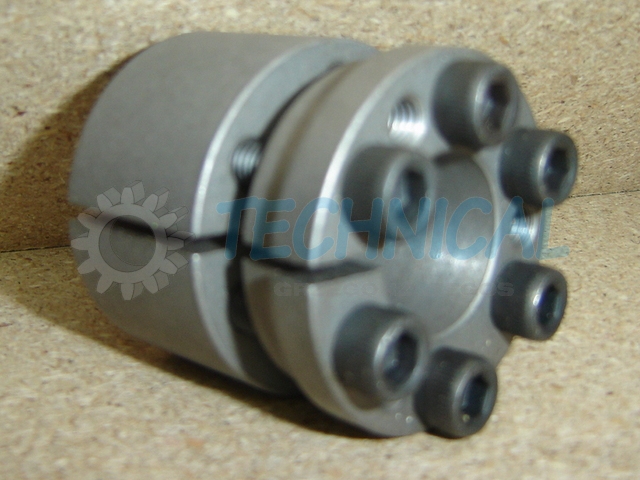

  • pierścienie rozprężno zaciskowe Sit Lock 5A - Cal5A, dxD od 20x47 do 180x235mm,  samocentrujący bez kołnierza,
  • pierścienie rozprężno zaciskowe Sit Lock 5B - Cal5B, dxD od 20x47 do 180x235mm,  samocentrujący z kołnierzem,
  • pierścienie rozprężno zaciskowe Sit Lock 6 - Cal6, dxD od 20x47 do 200x260mm,  samocentrujący bez kołnierza - krótka wersja,

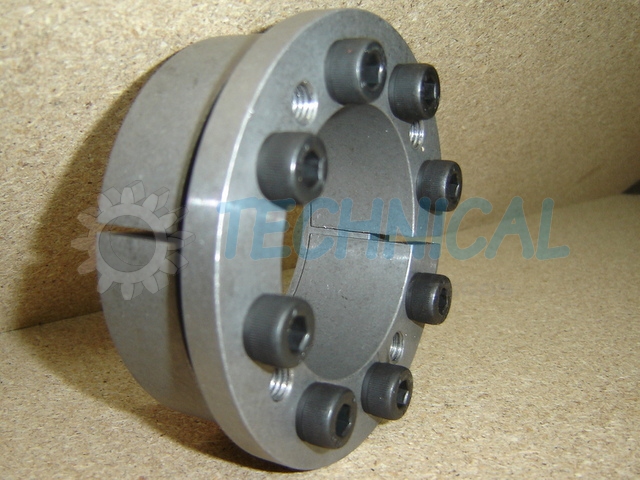

  • pierścienie rozprężno zaciskowe Sit Lock 7 - Cal7, dxD od 20x47 do 200x260mm,  samocentrujący z kołnierzem - krótka wersja,
  • pierścienie rozprężno zaciskowe Sit Lock 8 - Cal8, dxD od 14x55 do 50x80mm,  samocentrujący - specjalne średnice zewnętrzne,

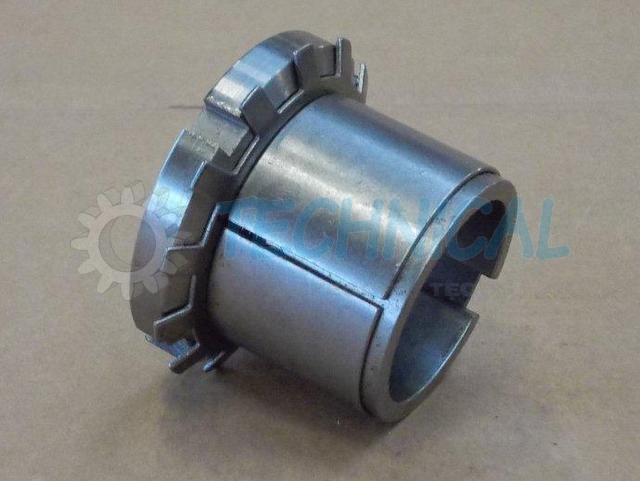

  • pierścienie rozprężno zaciskowe Sit Lock 9 - Cal9, dxD od 14x25 do 70x84mm, nie samocentrujący z nakrętką dociskową,
  • pierścienie rozprężno zaciskowe Sit Lock 10 - Cal10, dxD od 17x50 do 80x125mm, samocentrujący jako zewnętrzne sztywne sprzęgło do łączenia dwóch wałów ze sobą,

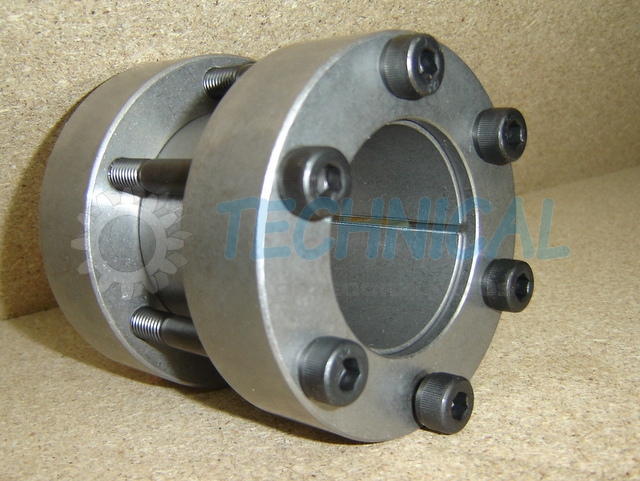

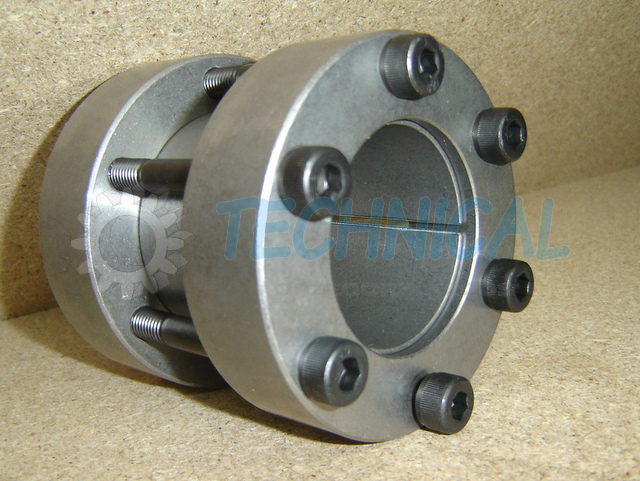

  • pierścienie rozprężno zaciskowe Sit Lock 11 - Cal11, dxD od 24x50 do 480x800mm, samocentrujący do zaciskania tulei na wale, kilka wersji,
  • pierścienie rozprężno zaciskowe Sit Lock 12 - Cal12, dxD od 18x40 do 90x125mm,  samocentrujący,

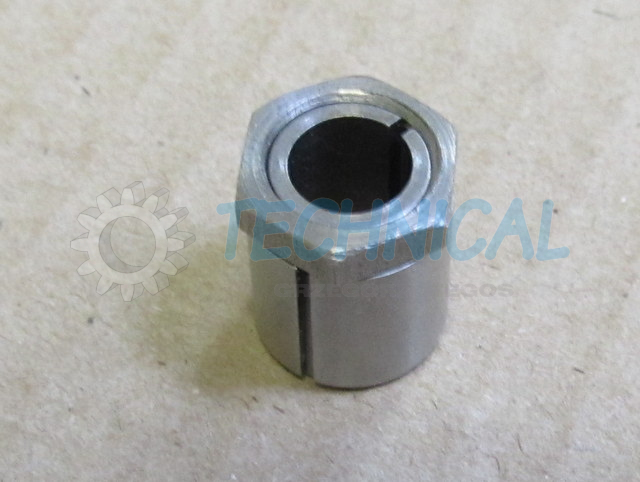

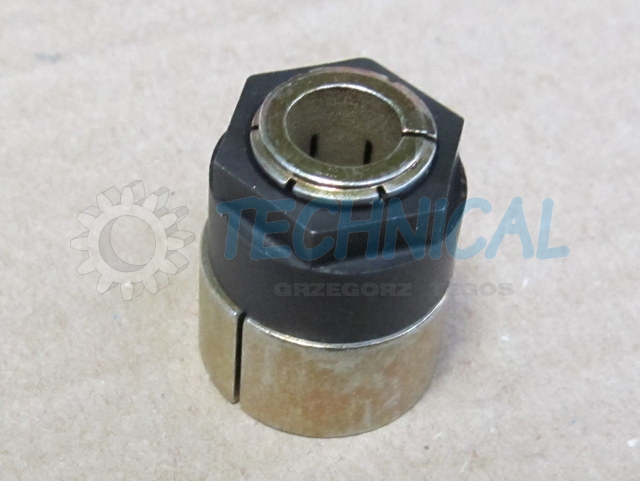

  • pierścienie rozprężno zaciskowe Sit Lock 13 - Cal13, dxD od 14x25 do 60x70mm,  samocentrujący długi z nakrętka zaciskową,
  • pierścienie rozprężno zaciskowe Sit Lock 14 - Cal14, dxD od 140x215 do 800x1150mm,  jako zewnętrzna dwuczęściowa tarcza zaciskowa.



Dzięki wyjątkowemu rozwiązaniu konstrukcyjnemu, pozwalającemu na łączenia wałów z piastą i wałów z wałem w sposób bezwpustowo, pierścienie rozprężno zaciskowe są coraz częściej stosowane w budowie maszyn z powodzeniem - z sukcesem.

  Pierścienie rozprężno-zaciskowe a ich charakterystyka użytkowa:

  • sprawdzają się przy napędach o dużych prędkościach obrotowych,
  • nie są wrażliwe na zabrudzenia,
  • dzięki specjalnej budowie – niskie spiętrzenie naprężeń na wale,
  • idealnie nadają się do napędów o dużych zmiennych obciążeniach jak przyspieszenie i hamowanie,
  • zapewniają trwałe połączenie nie ulegające zniszczeniu (np. wykluczone tu jest ścinanie wpustów),
  • stożki zaciskowe pierścieni zaciskowych umożliwiają lepsze przenoszenie mocy niż w przypadku wału z wpustem,
  • łatwość montażu i demontażu pierścieni rozprężno-zaciskowych.



Pierścienie rozprężno-zaciskowe na magazynie - informator magazynowy.



 Czy używasz pierścienie rozprężno zaciskowe na wałek w Swoich maszynach?

Czy konstruujesz maszyny z użyciem pierścieni rozprężno zaciskowych?



 Warto stosować pierścienie rozprężno-zaciskowe w maszynach dla przenoszenia momentu obrotowego bez strat!

Inni już stosują sprzęgła zaciskowe typu pierścień rozprężno zaciskowych z korzyścią w łatwości montażu i demontażu maszyn przy serwisie.

Przy stosowaniu pierścieni rozprężno-zaciskowych nie występuje ścinanie wpustów co jest duża zaletą względem konwencjonalnych rozwiązań techniczno-konstrukcyjnych.



 Kup i zastosuj pierścienie rozprężno-zaciskowe!

Inni już stosują pierścienie rozprężno-zaciskowe i są zadowoleni z wyboru typu pierścienia markowego SIT LOCK.

Pierścienie rozprężno zaciskowe typu SIT-LOCK to europejski produkt z gwarancją jakości na jakościowe połączenia zaciskowe i rozłączne przy demontażu bez strat.



Inne kompatybilne pierścienie rozprężno zaciskowe Clampex KTR

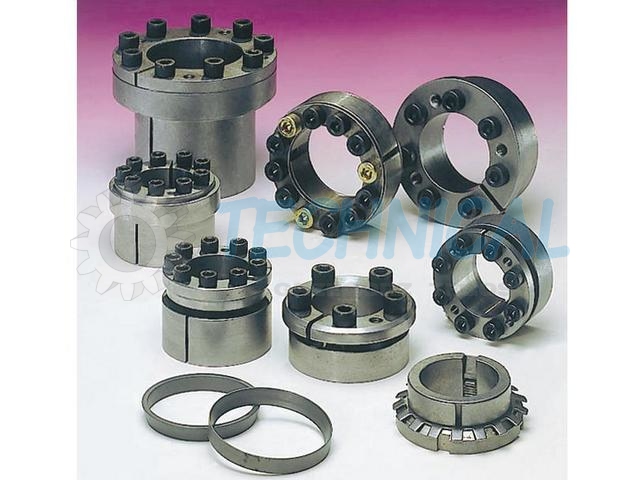

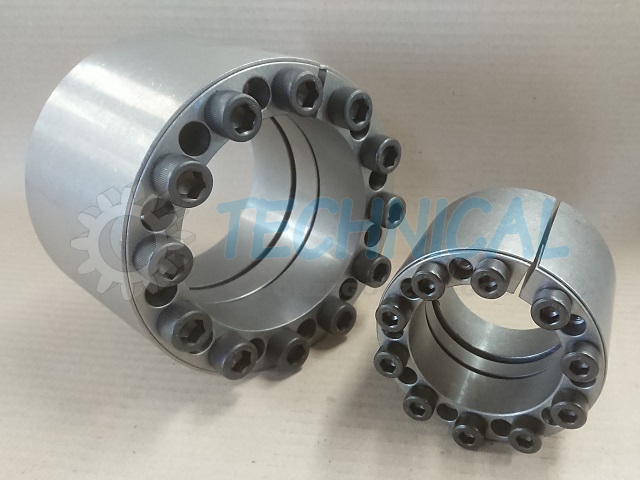

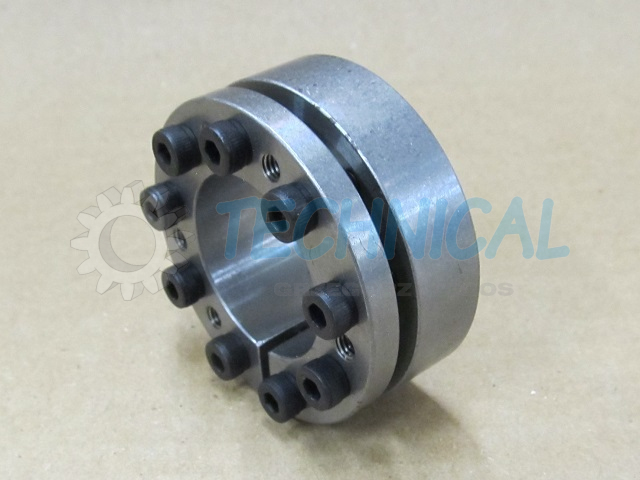

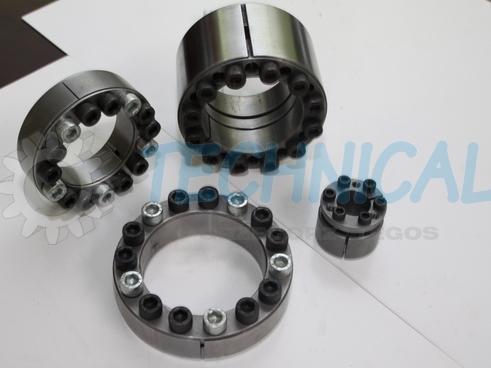

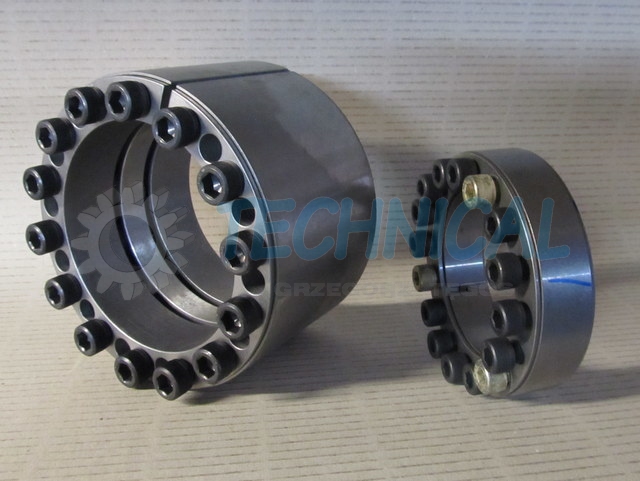

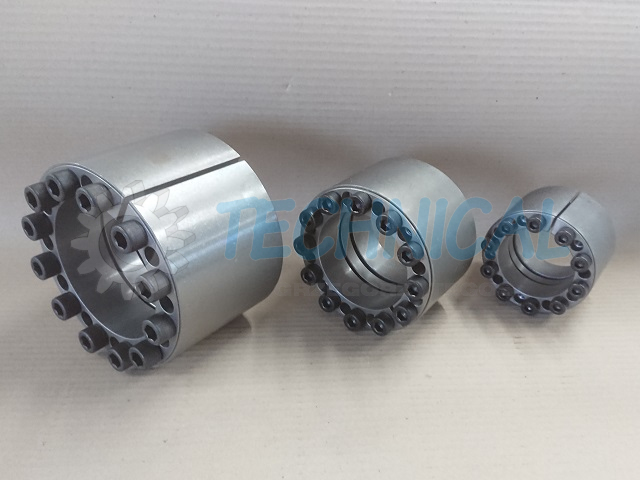

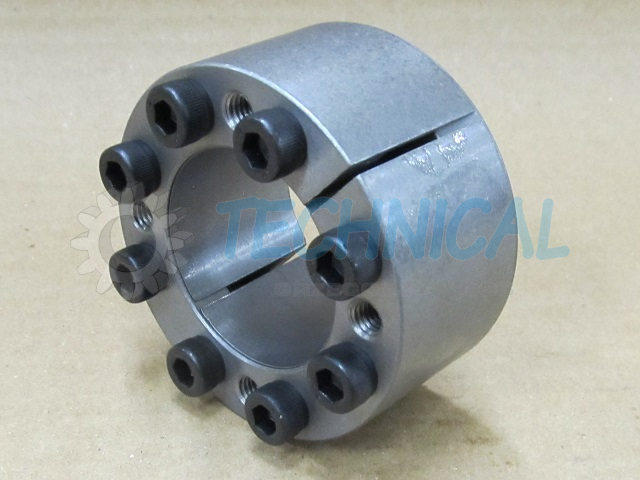

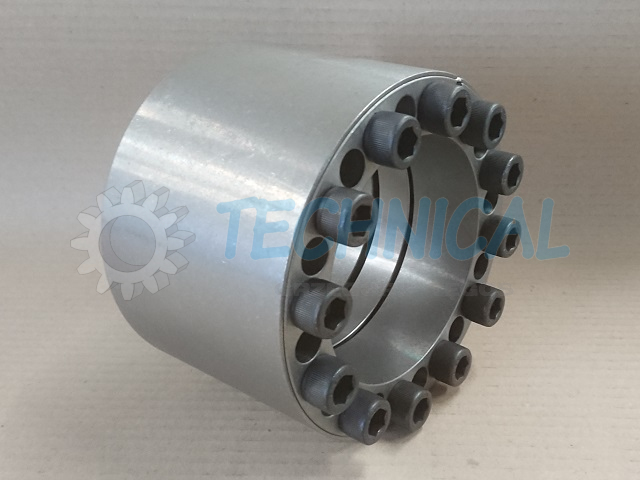

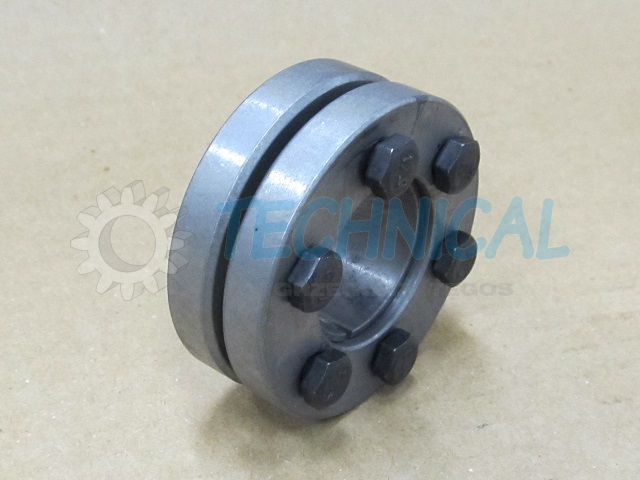

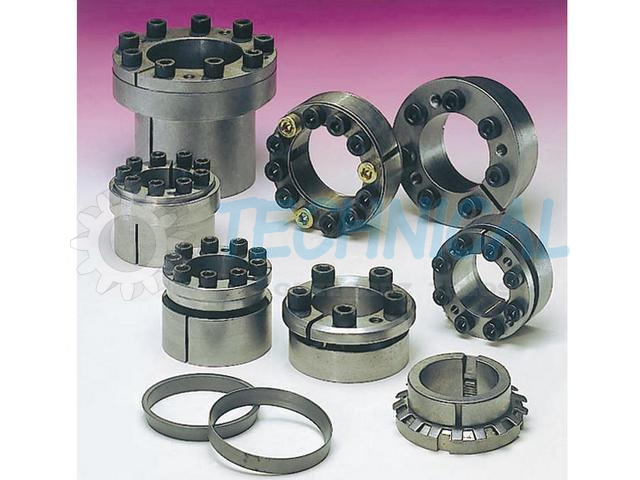

 Galeria pierścieni rozprężno zaciskowych z różnorodną konstrukcją pod indywidualne aplikacje konstrukcyjne maszyn i urządzeń wg zapotrzebowania klienta.
Pierścienie rozprężno zaciskowe i ich przykładowe wykonania do zastosowania w konstrukcji maszyny do przeniesienia momentów obrotowych w pewny bezluzowy sposób bez ścinania wpustów.
Wysokiej jakości oferowane pierścienie rozprężno-zaciskowe SIT LOCK europejskiego producenta marki SIT gwarancją jakości połączenia gładkiego bezluzoweg wału z piastą koła pasowego czy sprzęgła.
Marka SIT to wysokiej jakości i niezawodności w działaniu pierścienie rozprężno zaciskowe SIT LOCK wypróbowane przez wielu klientów z zadowoleniem.

SIT LOCK 1 tuleja zaciskowaPierścień rozprężno zaciskowy, SIT LOCk 4, marki SITPierścienie rozprężno-zaciskowe, marki SitSIT LOCK 5A, sprzęgło zaciskowe, producent SIT Pierścienie rozprężno-zaciskowe SITSIT LOCK 7, wkładka rozprężno zaciskowaPierścień zaciskowy, SIT LOCK 11 marka SITPierścień rozprężno zaciskowy Pierścień rozprężno zaciskowy - SIT LOCK 9 marki włoskiej SITPierścienie zaciskowe - małych gabarytówPierścienie zaciskowe małych gabarytówPierścienie rozprężno-zaciskowe, CalPierścień rozprężno zaciskowy Pierścień rozprężno-zaciskowy Pierścienie rozprężno zaciskowe, SIT Lock - MechalockPierścienie rozprężno zaciskowe
* = pole wymagane
  • Informujemy, że będziemy przetwarzać Państwa dane osobowe zgodnie z Rozporządzeniem RODO. Wszelkie zmiany można zgłaszać pod adresem: rodo@technical.pl

Pierścień zaciskowy na wałek używa się do przenoszenia obrotów i Nm bez wpustu. Pierścienie rozprężno zaciskowe stosuje się na gładkie wały specjalnie obrobione wg norm. Klient dokonuje obróbki wału pod pierścienie rożprężno-zaciskowe wg norm i we własnym zakresie dla osiągnięcia pożądanego efektu transmisji mocy i obrotów.
Stosowanie pierścieni rozprężno zaciskowych, eliminuje ścinanie wpustów. Połączenie wału z piastą poprzez pierścienie rozprężno-zaciskowe daje nam wysoką pewność przenoszenia obrotów - obr/min i mocy kW w sposób bezluzowy i bez strat w transmitowanych Nm.
Tagi:
Pierścienie rozprężno zaciskowe, tuleje zaciskowe, sprzęgła zaciskowe, mocowanie bez wpustu, pierścienie zaciskowe, pierścień zaciskowy na wałek

Dane o produkcie

Katalog

Wyposażenie

Pierścienie rozprężno zaciskowe są samocentrujące i niesamocentrujące. Pierścienie rozprężno-zaciskowe posiadają śruby do ściskania stożków do siebie i zaciskania powierzchni gładkich na wale i piaście.
