Sprzęgło przeciążeniowe cierne - Sprzęgło bezpieczeństwa

Sprzęgła cierne przeciążeniowe - sprzęgła ślizgowe KTR

Wyróżniamy sprzęgła przeciążeniowe cierne kulkowe i wałeczkowe oraz kształtowe synchroniczne z nastawnym momentem obrotowym. W ofercie można znaleźć sprzęgła przeciążeniowe kulkowe i sprzęgło przeciążeniowe cierne z kołem łańcuchowym. Sprzęgła ślizgowe przeciążeniowe służą do ochrony maszyn przed nagłymi przeciążeniami. Sprzęgło ślizgowe przeciążeniowe to: sprzęgło przeciążeniowe Ruflex, Syntex i sprzęgła przeciążeniowe cierne KTR-SI. Sprzęgła przeciążeniowe KTR to sprzęgła bezpieczeństwa pracy maszyn.

Sprzęgło ślizgowe - sprzęgło przeciążeniowe cierne do ochrony przed nagłymi blokadami czy szpic-momentami maszyn i urządzeń.

Sprzęgło przeciążeniowe kulkowe czy sprzęgło przeciążeniowe kłowe może być sprzęgłem przeciążeniowym kulkowym kształtowym synchronicznym lub bez zachowania synchroniczności.

 Sprzęgła przeciążeniowe z nastawnym momentem obrotowym to sprzęgła przeciążeniowe bezpieczeństwa. Po przekroczeniu nastawionego momentu obrotowego następuje rozłączenie lub brak transmisji momentu obrotowego przez zamontowane sprzęgło przeciążeniowe. Sprzęgło przeciążeniowe KTR to sprzęgło bezpieczeństwa.

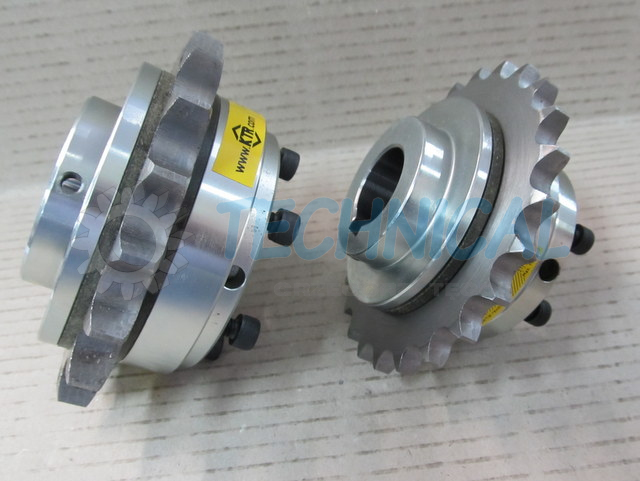

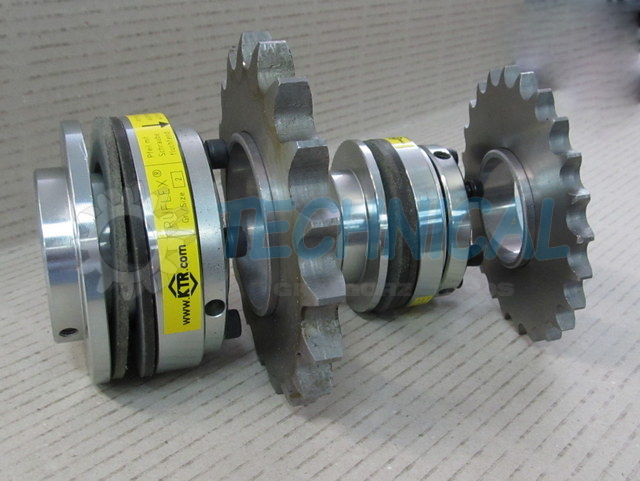

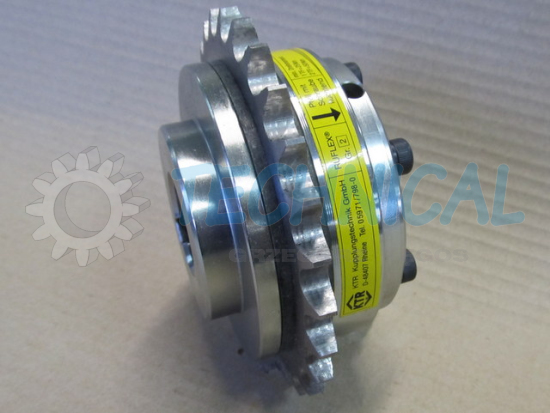

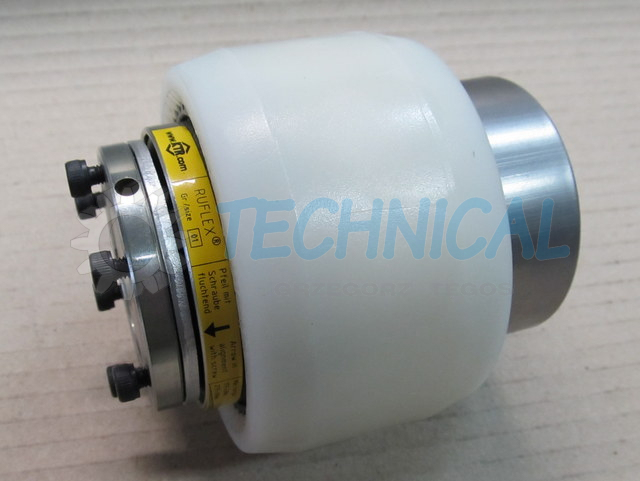

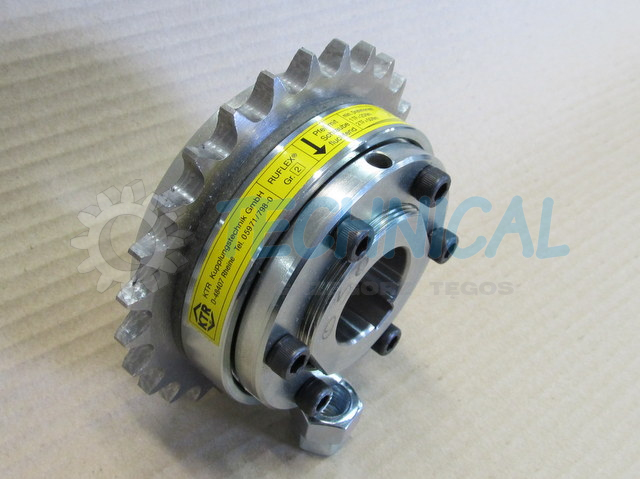

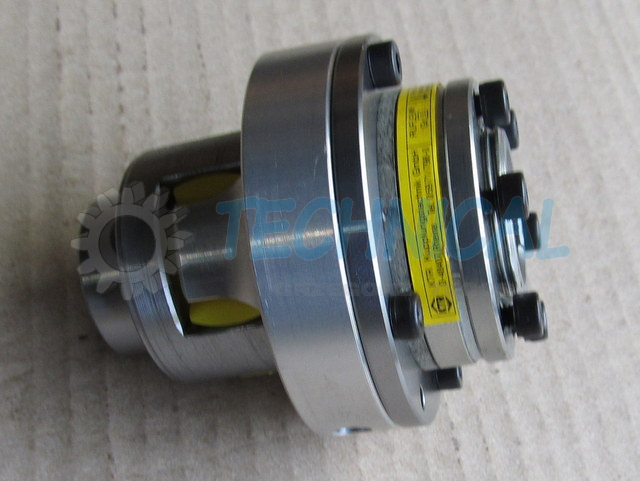

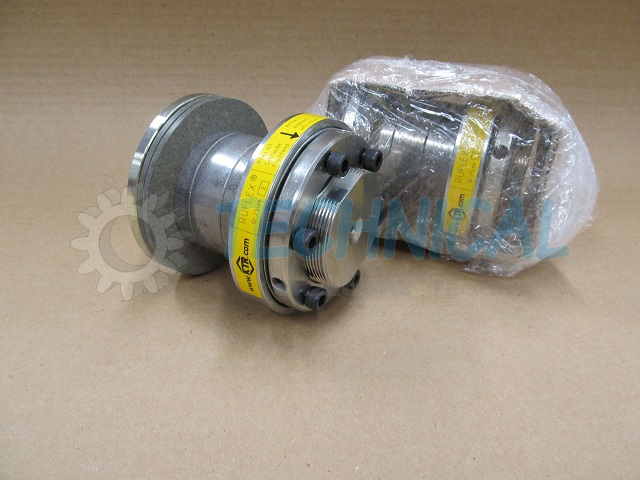

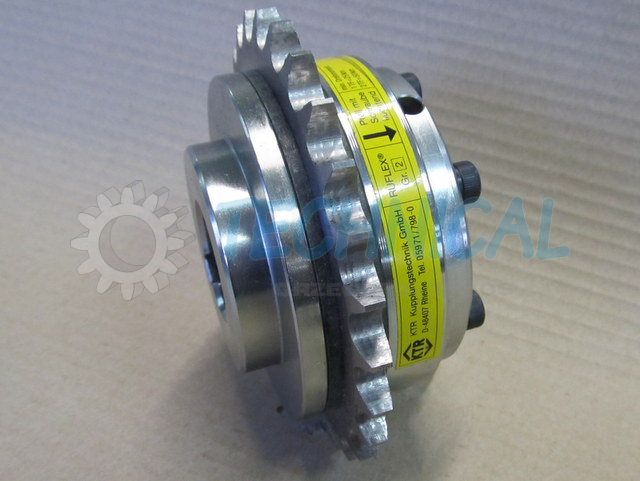

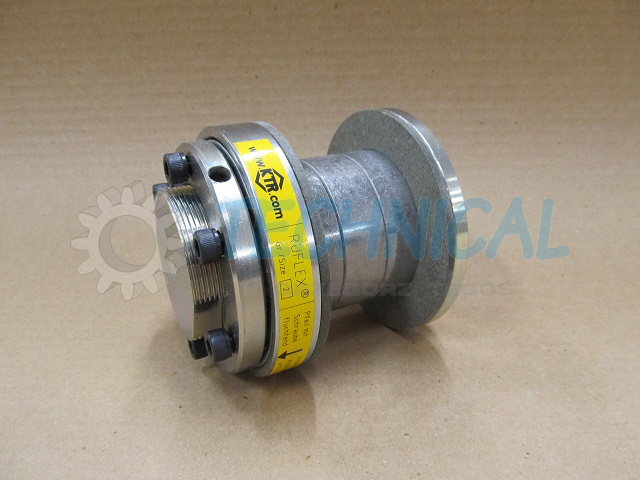

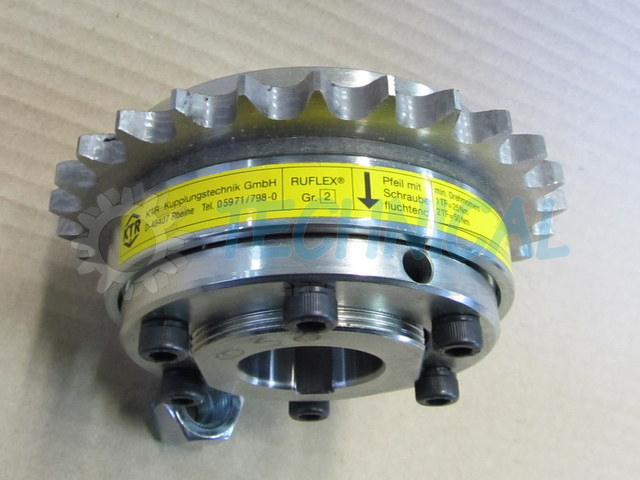

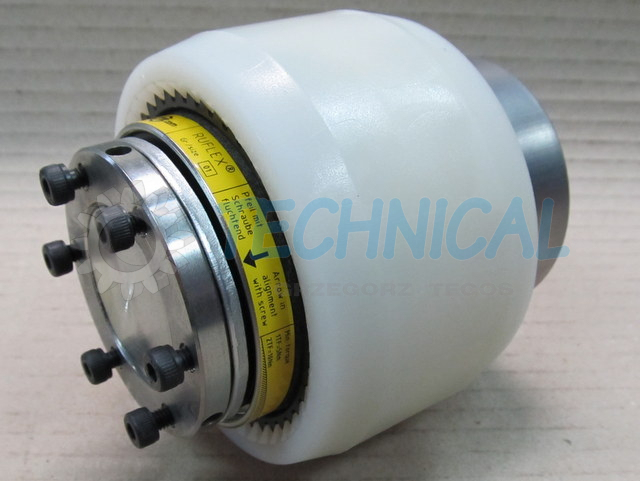

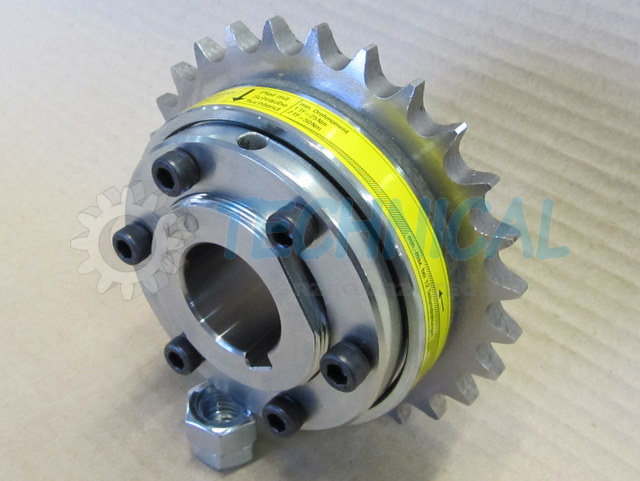

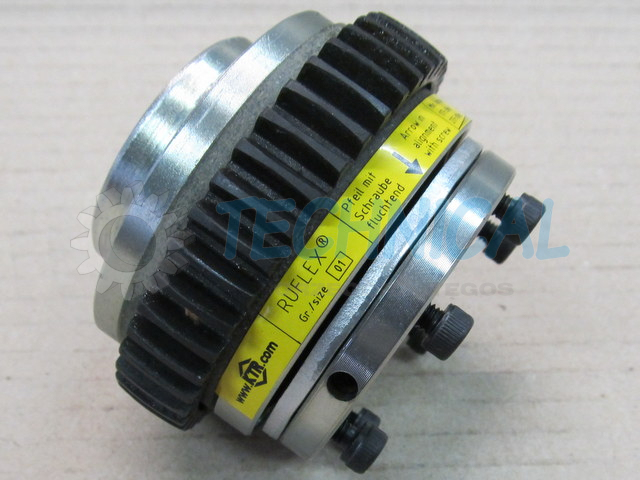

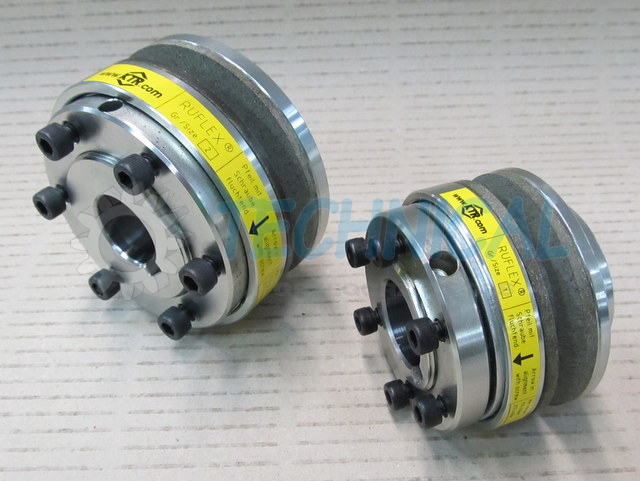

 RUFLEX KTR - sprzęgło przeciążeniowe cierne do zastosowania np. z kołem łańcuchowym. Okładziny cierne sprzęgła przeciążeniowego Ruflex KTR  wykonane są bez azbestu i do pracy na sucho EX z możliwością dla wielu aplikacji do uzyskania ATEX. Sprzęgło ślizgowe przeciążeniowe posiada okładziny cierne ze specjalnego materiału o długiej odporności na zużycie. Standardowo sprzęgła ślizgowe z nastawnym momentem obrotowym Ruflex KTR są zabezpieczone antykorozyjnie przez cynkowanie oraz pasywację powierzchni. Na specjalne zamówienie istnieje możliwość wykonania ślizgowego sprzęgła przeciążeniowego Ruflex jako antykorozyne lub kwasoodporne. W sprzęgłach Ruflex KTR uzyskany jest wysoki stopień wykorzystania mocy, dzięki bardzo wysokiej jakości użytych sprężyn i okładzin i to wszystko przy stosunkowo niewielkich gabarytach i małej przestrzeni montażowej. Dla zmiany nastawu wielkości momentu obrotowego sprzęgło przeciążeniowe ślizgowe wyposaża się w jedną lub kilka sprężyn co daje łatwą możliwość uzyskania innego momentu nastawnego przy oczekiwanym przekroczonym przeciążeniu pracy maszyny. Zakres działania sprzęgieł przeciążeniowych kłowych ciernych Ruflex jest do 6800 Nm. Ruflex to również sprzęgło przeciążeniowe kłowe rozbudowane o sprzęgło kołowe Rotex.

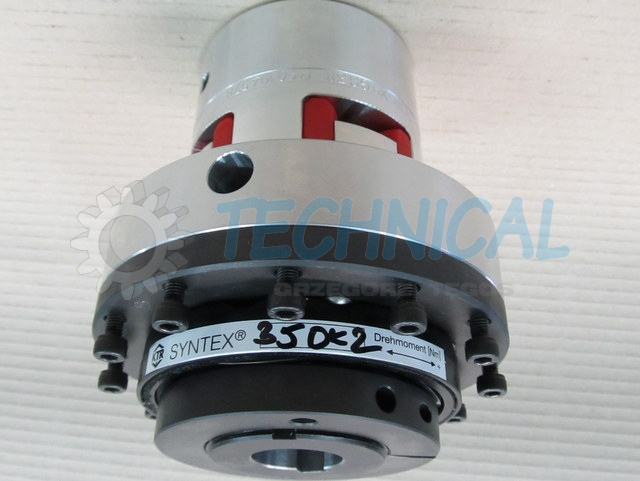

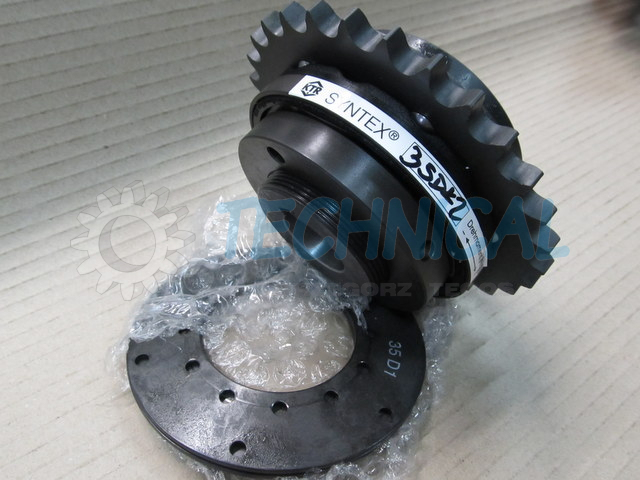

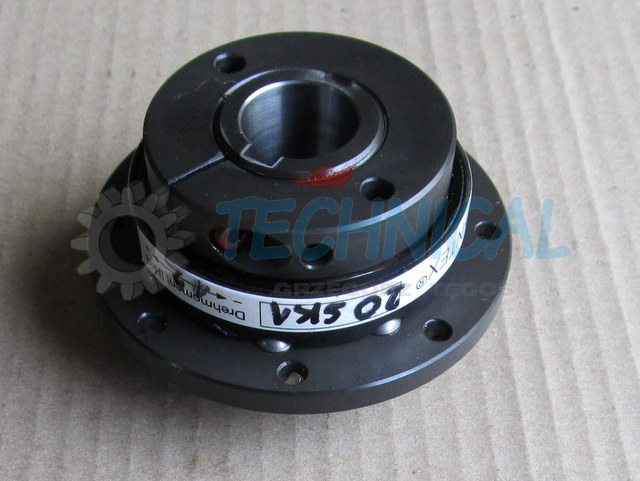

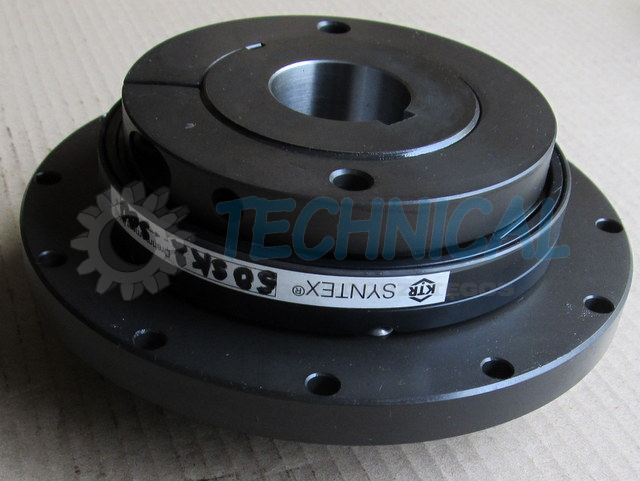

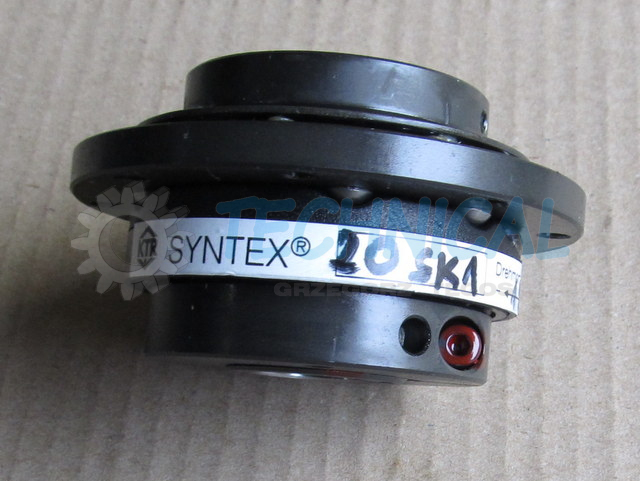

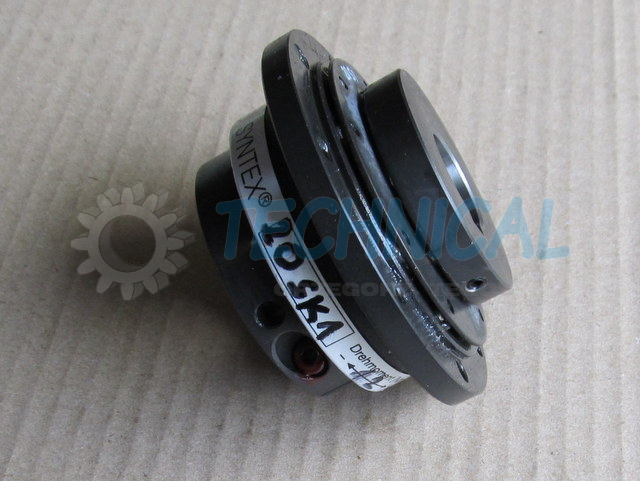

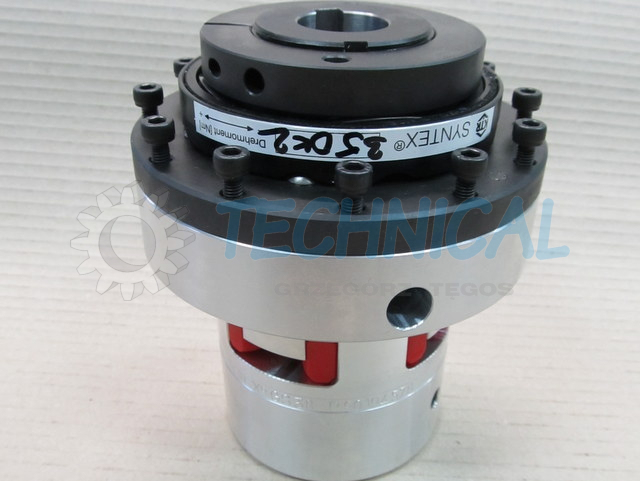

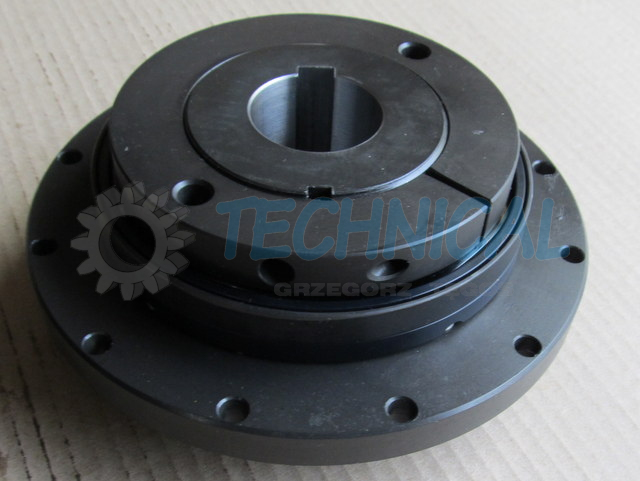

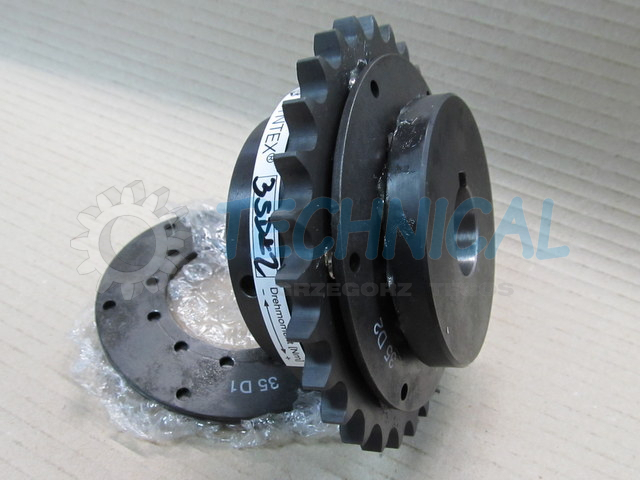

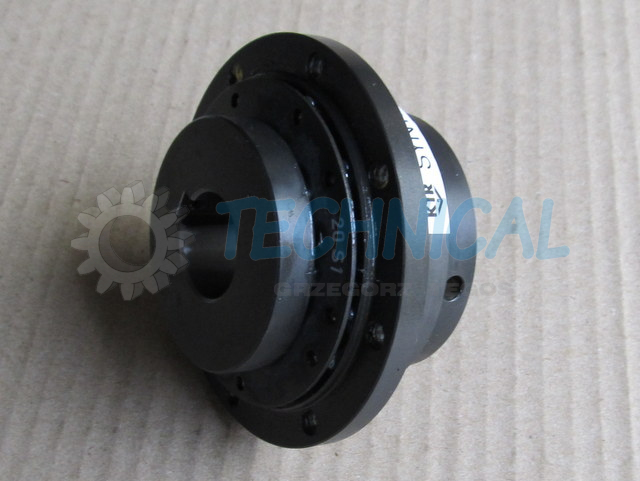

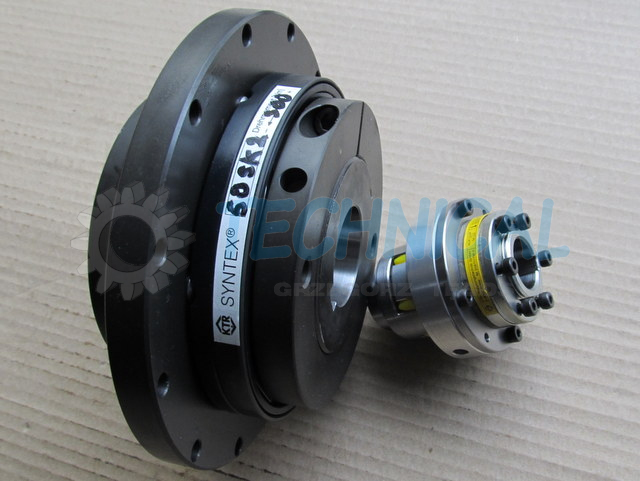

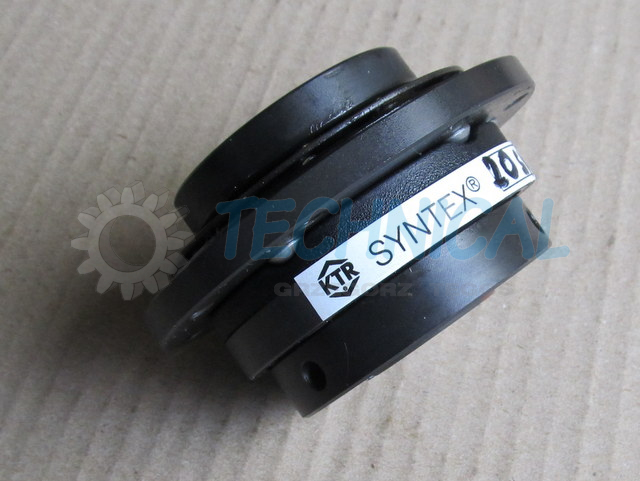

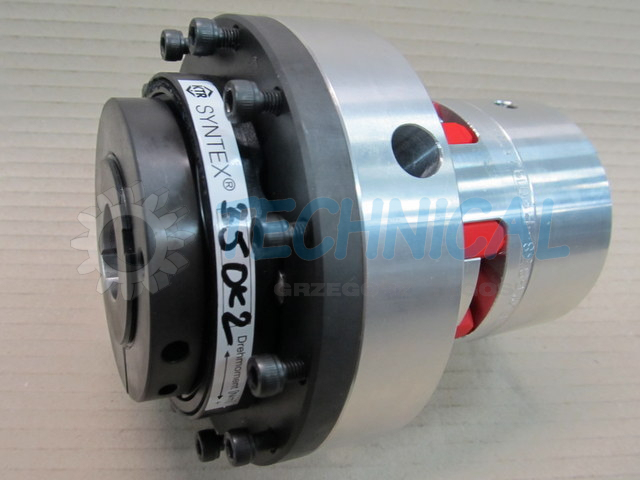

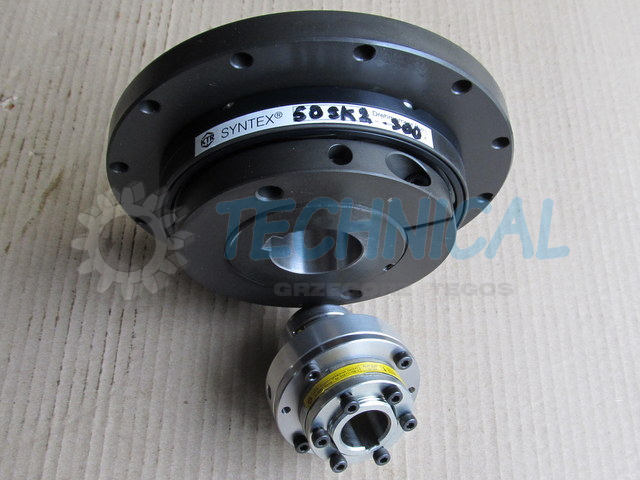

 SYNTEX KTR to sprzęgło bezpieczeństwa - sprzęgło przeciążeniowe bezluzowe. Kluczowym elementem sprzęgła bezpieczeństwa Sntex KTR jest sprężyna talerzowa. Syntex KTR - sprzęgło bezpieczeństwa może być dostarczone z kołnierzem montażowym, z kołem łańcuchowym lub ze sprzęgłem elastycznym kłowy Rotex. Syntex jako sprzęgło przeciążeniowe posiada w swojej konstrukcji umieszczone elementy kształtowe np. kulki. Po przekroczeniu momentu obrotowego następuje wypchnięcie jednej z piast poosiowo i następuje w kolejności spadek przekazywanego momentu obrotowego. W czasie przeciążenia kulki sprzęgła przeciążeniowego kulkowego kłowego Syntex opuszczają specjalne wgłębienia. Po usunięciu przeciążenia kulki mogą powrócić w specjalne gniazda w sprzęgle. Sprzęgło przeciążeniowe kulkowe Syntex może być wykonane jako sprzęgła przeciążeniowe synchroniczne i sprzęgła przeciążeniowe niesynchroniczne. Synchroniczność sprzęgła przeciążeniowego polega na ponownym załączeniu i przekazywania momentu obrotowego w tym samym miejscu patrząc po obwodzie względem zesprzęgniętych elementów maszyny.

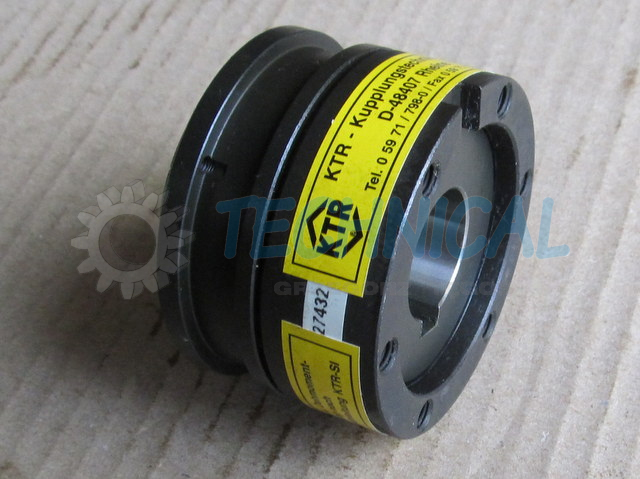

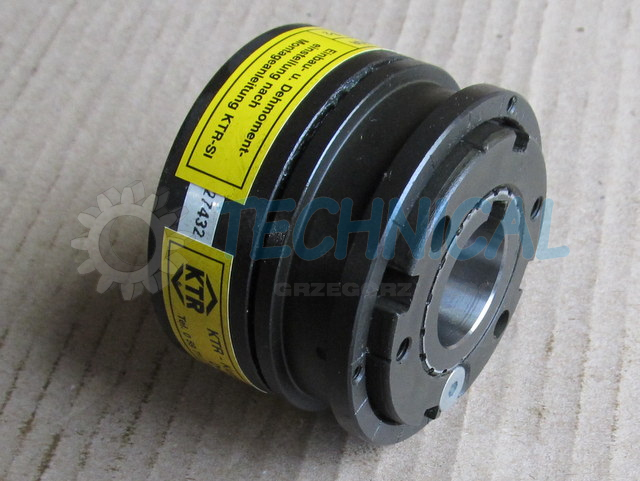

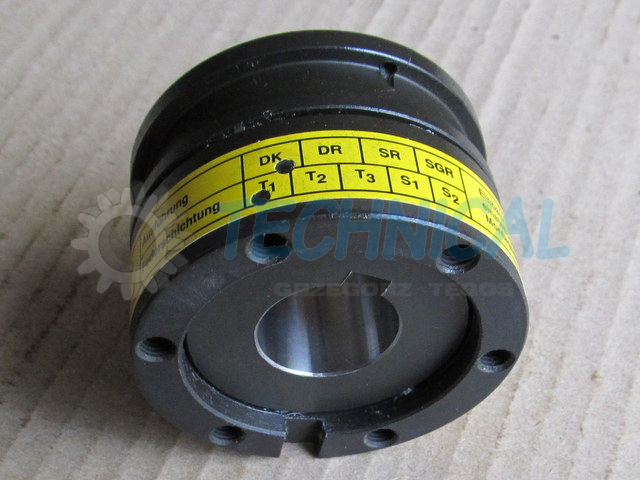

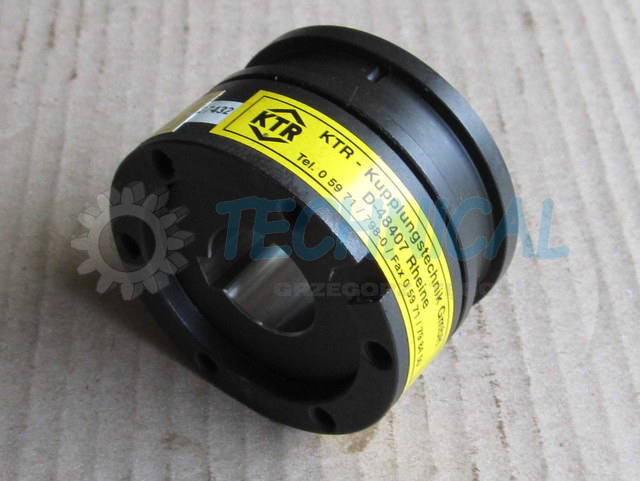

KTR-SI sprzęgło przeciążeniowe kulkowe - jest to sprzęgło bezpieczeństwa kształtowe. Działa podobnie jak Syntex z tym, ze nie jest bezluzowe. Konstrukcja sprzęgła przeciążeniowego - sprzęgła bezpieczeństwa KTR-SI pozwala na przenoszenie i rozłączanie momentu obrotowego od 2,5 Nm do 8 200 Nm. Sprzęgło przeciążeniowe KTR-SI posiada kilka wielkości sprzęgieł przeciążeniowych tego typu a wielkość przenoszonego momentu obrotowego czy rozłączenia przenoszenia momentu obrotowego zależy od ilości zamontowanych sprężyn (od 1 do 4 szt) i wstępnego naprężenia tych spręż w sprzęgle przeciążeniowym.



 Firma KTR posiada modułowy system rozbudowy sprzęgieł przeciążeniowych bezpieczeństwa, co zapewnia rozwiązania dla większości napędów wymagających ochrony przed zniszczeniem.



Zastosowanie sprzęgieł przeciążeniowych z nastawnym momentem marki KTR

    * przenośniki,                                 * maszyny pakujące,

    * maszyny włókiennicze,                  * motoreduktory,

    * układy automatyki,                        * pompy,

    * maszyny drukarskie,                      * obrabiarki,

    * napędy X-Y-Z,                               * napędy łańcuchowe,

    * napędy z kołami pasowymi,            * maszyny do obróbki drewna,

    * napędy linowe,                              * serwonapędy,

    * sprzęgło przeciążeniowe do rębaka.

    * kruszarki                                       * wytłaczarki

    * nalewarki                                      * itp



Inne sprzęgła przeciążeniowe cierne i kulkowe do ochrony maszyn i urządzeń.



Dobrym przykładem do stosowania sprzęgła bezpieczeństwa jest użyte sprzęgło przeciążeniowe do rębaka.

Rębak to maszyna rąbiąca różnej grubości gałęzie z różnym natężeniem i różną twardością rąbanego drewna. Rębak ma określoną moc i Nm na elementach tnących drewno i często dochodzi do przesilenia i nadmiernego użycia Nm a zastosowanych w napędzie. Sprzęgło przeciążeniowe do rębaka ma zadanie ochronić napęd rębaka przed spaleniem czy zerwaniem zębów w zębatkach. Dzięki użyciu sprzęgła bezpieczeństwa w rębaku, rębak drewna pracuje długo i bezawaryjnie. Każdy komu zależy na długiej i bezawaryjnej pracy rębaka zastosuje właściwe sprzęgło przeciążeniowe do ochrony rębaka. Dzięki takiemu rozwiązaniu rębak jest bezpieczny w zakresie ochrony przeciążeń.



Dobór sprzęgieł przeciążeniowych - sprzęgieł bezpieczeństwa marki KTR

 Fabryka posiada programy obliczeń doboru sprzęgieł przeciążeniowych. Dla bezawaryjnej pracy sprzęgła przeciążeniowego jest dość ważnym nastawienie odpowiednio wyższego momentu obrotowego rozłączającego napęd maszyny niż sam moment obrotowy transmitowany. Sprzęgła przeciążeniowe cierne i kulkowe należy traktować jako sprzęgła bezpieczeństwa. Dobrze jest stosować dla ochrony sprzęgieł bezpieczeństwa - przeciążeniowych wyłączniki prądowe, które w przypadku przeciążenia rozłączą zasilanie napędu. Sprzęgła bezpieczeństwa powinny być używane z rozwagą w obsługiwanych aplikacjach.



Czy posiadasz w swoich maszynach konieczność ochrony napędów przez sprzęgło bezpieczeństwa?

Czy masz potrzebę chronić swoje maszyny przez sprzęgło ślizgowe - sprzęgło cierne przeciążeniowe?

Jeśli tak możesz zastosować sprzęgło bezpieczeństwa KTR w formie sprzęgieł przeciążeniowych ciernych czy kształtowych!

Sprzęgło przeciążeniowe kulkowe może być również jako sprzęgło przeciążeniowe kłowe do ochrony napędzanych wałów maszyn.

Kup teraz i ochroń swoje maszyny i urządzenie sprzęgłem bezpieczeństwa ślizgowym lub kulkowym!

Inni już chronią swoje maszyny.

Dzięki stoswaniu sprzęgieł bezpieczeństwa posiadasz gwarancję ochrony swoich maszyn przed awarią.



Zapraszamy do zakupu sprzęgieł przeciążeniowych bezpieczeństwa sprawdzonej marki KTR
Sprzęgła cierne przeciążeniowe czy sprzęgła przeciążeniowe kulkowe dzięki programom KTR pomożemy Tobie wybrać z katalogu wg przedstawionych parametrów pracy maszyny i potrzeb ochrony przed przeciążeniem.
Galeria z foto ze gdzie są: Sprzęgła bezpieczeństwa cierne i kulkowe synchroniczne i bez synchroniczności.
Sprzęgła przeciążeniowe KTR do łączenia wałów i wału z piastą poprzez koło łańcuchowe cierne czy koło pasowe cierne.

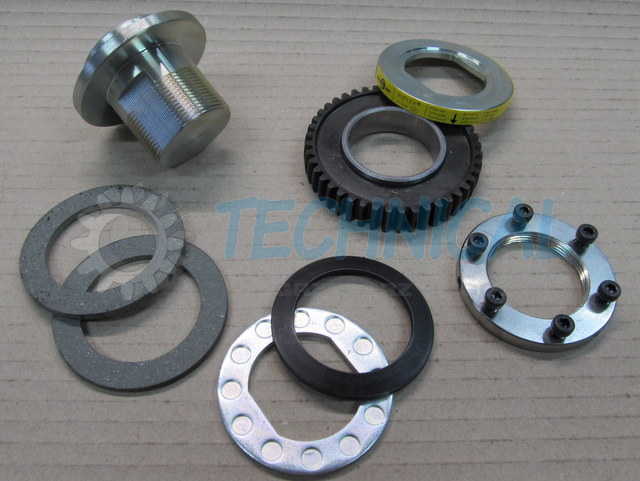

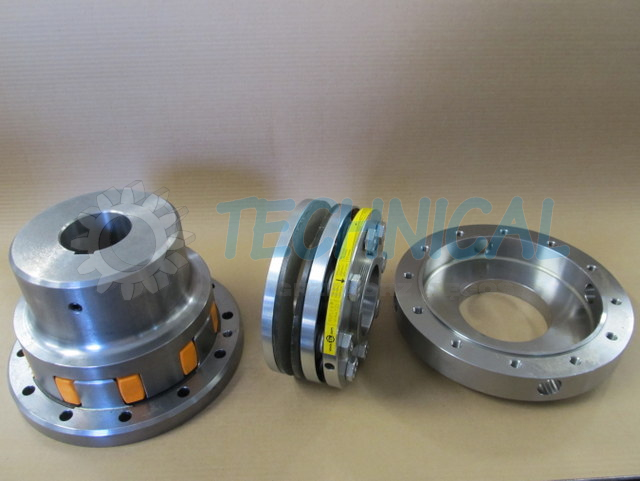

Sprzęgło przeciążeniowe Ruflex z kołem łańcuchowym zębatymSprzęgła przeciążeniowe cierneSprzęgła przeciążeniowe bezpieczeństwa Ruflex KTR z kołem łańcuchowymSprzęgła przeciążeniowe cierne - Ruflex KTRSprzęgła przeciążeniowe cierne KTR cierne z kołem łańcuchowymSprzęgła cierne ślizgowe KTR z kołem łańcuchowym zębatymSprzęgła bezpieczeństwa Sprzęgło bezpieczeństwa _ KTR przeciążeniowe nastawneSprzęgła KTR przeciążeniowe rozwierconeSprzęgło przeciążeniowe kulkowe marki KTRSprzęgło przeciążeniowe kłoweSprzęgła przeciążeniowe kłowe nastawne RUFLEX z ROTEX marki KTRSprzęgła przeciążeniowe kulkowe SYNTEX KTRSprzęgła przeciążeniowe nastawne SYNTEX KTRSprzęgła przeciążeniowe bezpieczeństwa KTR SYNTEXSprzęgła przeciążeniowe KTR SYNTEXSprzęgła przeciążeniowe SYNTEX marki niemieckiej KTRSprzęgła przeciążeniowe marki KTR cierne i kulkowe nastawne Sprzęgła przeciążeniowe KTRSprzęgła przeciążeniowe SYNTEX z rozwiertem Sprzęgło przeciążeniowe KTR SYNTEX rozwiercone Sprzęgło SYNTEX przeciążeniowe nastawne bezpieczeństwa z wykonanym na gotowo rozwiertem Ogranicznik momentu obrotowego KTR RuflexRuflex KTR sprzęgło przeciążeniowe bezpieczeństwa w częściachSprzęgło przeciążeniowe KTR Ruflex, Piasta zębata zmontowana z nastawem fabrycznym Ogranicznik momentu obrotowego KTR Ruflex z piasta Bowex, sprzęgło przeciążeniowe ustawione fabrycznie Sprzęgło kłowe przeciążeniowe Ogranicznik momentu obrotowego KTR Syntex ze sprzęgłem elastycznymSprzęgła przeciążeniowe elastyczne Syntex KTRSprzęgło przeciążeniowe kłowe_Syntex KTR z piastą kłową Ogranicznik momentu obrotowego KTR SyntexSprzęgło przeciążeniowe SYNTEX KTR z zapasowymi tarczami Sprzęgło ślizgowe - KTR SI z piastą Rotex i łącznikiem elastycznymSprzęgło ślizgowe bezpieczeństwa maszynSprzęgła ślizgowe bezpieczeństwa
Sprzęgła przeciążeniowe Ruflex, KTR, Syntex mogą być wyposażone np. w koło łańcuchowe lub kołnierz ślizgowy mocujący. Sprzęgła przeciążeniowe dostarczamy z rozwiertami. Sprzęgła przeciążeniowe Ruflex, Syntex i KTR z nastawnym momentem obrotowym mogą być przygotowane - ustawione na żądany maksymalny moment obrotowy przez fabrykę KTR.
* = pole wymagane
  • Informujemy, że będziemy przetwarzać Państwa dane osobowe zgodnie z Rozporządzeniem RODO. Wszelkie zmiany można zgłaszać pod adresem: rodo@technical.pl

Sprzęgła ślizgowe to zazwyczaj sprzęgła przeciążeniowe cierne z kołem łańcuchowym lub kołem pasowym zębatym. Sprzęgła przeciążeniowe KTR to sprzęgła bezpieczeństwa pracy maszyn.

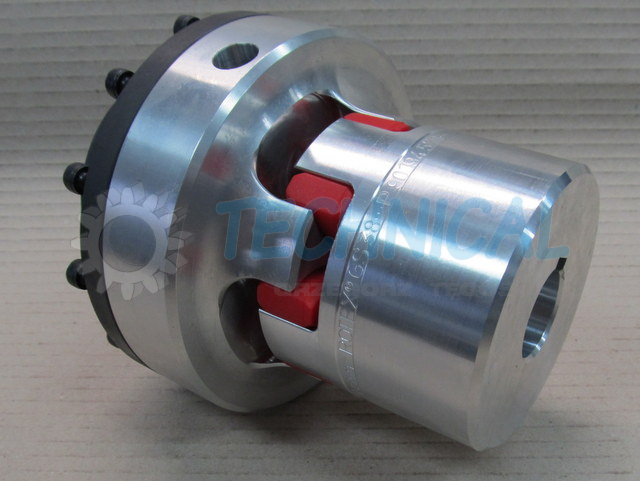

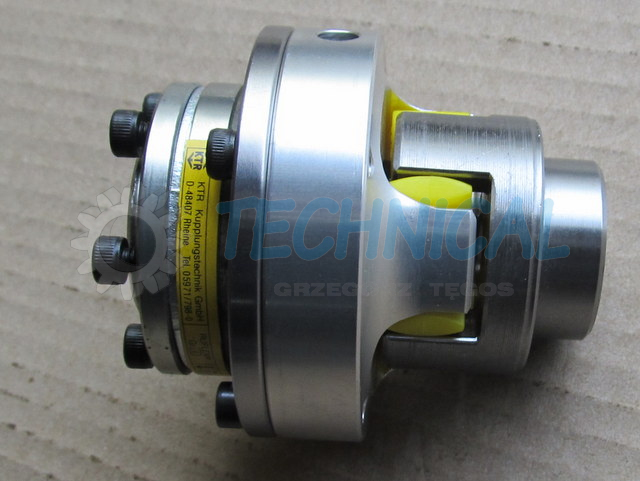

Sprzęgło kłowe przeciążeniowe można użyć jako sprzęgło elastyczne z kompensacją odchyłek łączonych wałów oraz jako ślizgowe sprzęgło przeciążeniowe do rębaka czy innych urządzeń czy maszyn z potrzebą ochrony przed przeciążeniami. Sprzęgła ślizgowe przeciążeniowe cierne to inaczej sprzęgła bezpieczeństwa ograniczające moment obrotowy.
Tagi:
ruflex ktr, ktr si, sprzęgło przeciążeniowe cierne, sprzęgło przeciążeniowe do rębaka, sprzęgło ślizgowe, sprzęgła przeciążeniowe cierne, sprzęgło przeciążeniowe cierne, sprzęgło kłowe przeciążeniowe, sprzęgło przeciążeniowe kłowe, sprzęgło przeciążeniowe kulkowe, sprzęgła ślizgowe, Sprzęgło Ruflex, Sprzęgło Syntex, sprzęgło przeciążeniowe z kołem łańcuchowym

Dane o produkcie

Katalog

Wyposażenie

Sprzęgła przeciążeniowe Ruflex, KTR, Syntex mogą być wyposażone np. w koło łańcuchowe lub kołnierz ślizgowy mocujący. Sprzęgła przeciążeniowe dostarczamy z rozwiertami. Sprzęgła przeciążeniowe Ruflex, Syntex i KTR z nastawnym momentem obrotowym mogą być przygotowane - ustawione na żądany maksymalny moment obrotowy przez fabrykę KTR.
