Taśmy gumowe transporterowe

Taśmy gumowe transportujące

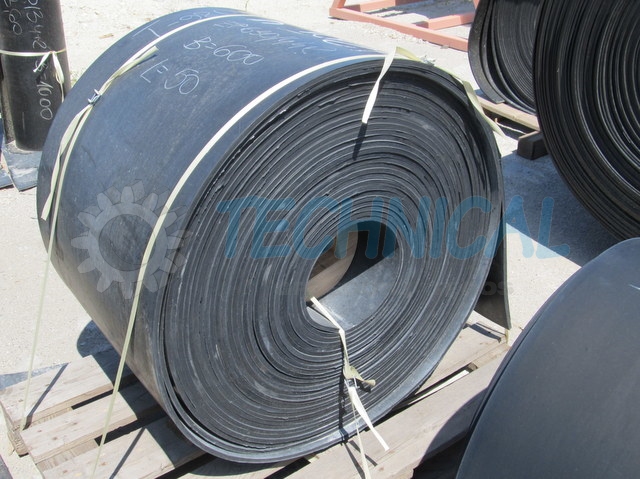

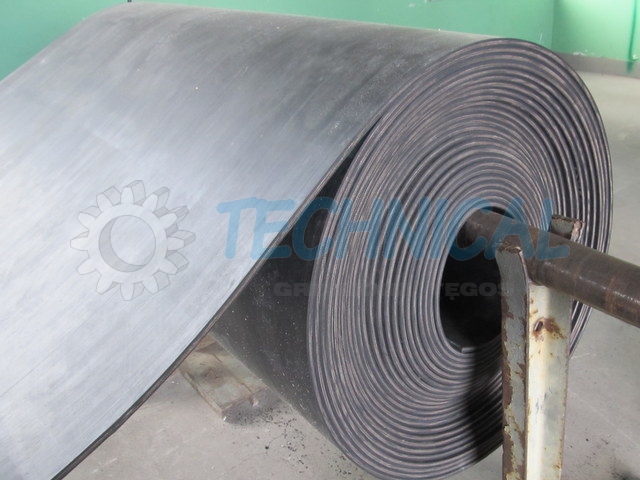

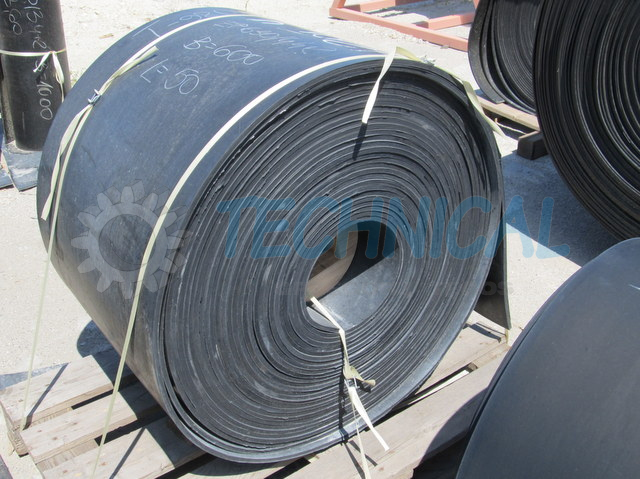

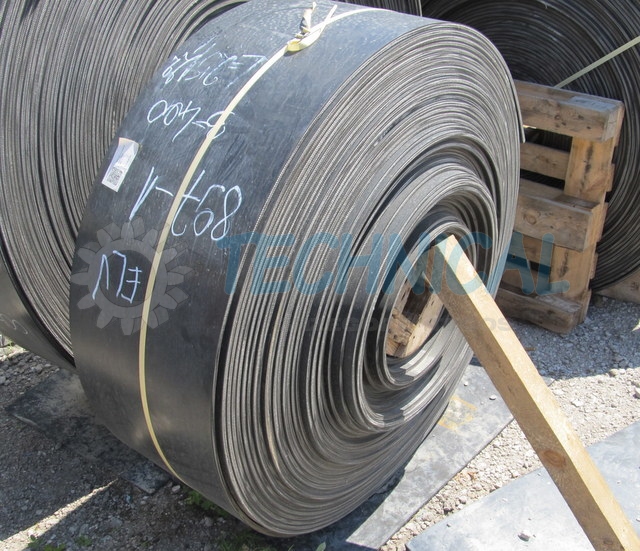

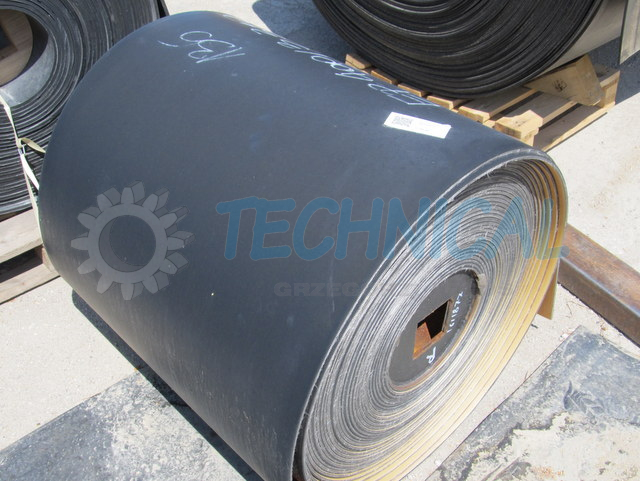

Posiadamy całą gamę taśm transportujących tkaninowo-gumowych. Taśmy gumowe przenośnikowe służą do różnych zadań, a z uwagi na swoją konstrukcję mogą pracować płasko poprzecznie lub w tak zwanej niecce. Niecka to klasyczny układ trójkrążnikowy. Praca taśmy gumowej przenośnikowej po krążnikach - po rolkach jest odpowiednia przy odpowiednim pokryciu gumą tkaniny nośnej spodniej. Taśmy gumowe przenośnika bez ochronnej warstwy gumowej tkaniny nośnej spodniej mogą pracować płasko ślizgając się po stole. W zależności od aplikacji, konstrukcji przenośnika i oczekiwań należy dobrać odpowiednią budowę taśmy. Stosownie dobrana taśma gumowa do transportera, zadania, otoczenia i transportowanego produktu, to podstawa długotrwałej i bezproblemowej eksploatacji taśmy na transporterze taśmowym.

Oczekujemy od Państwa na zapytania i zamówienia do realizacji!

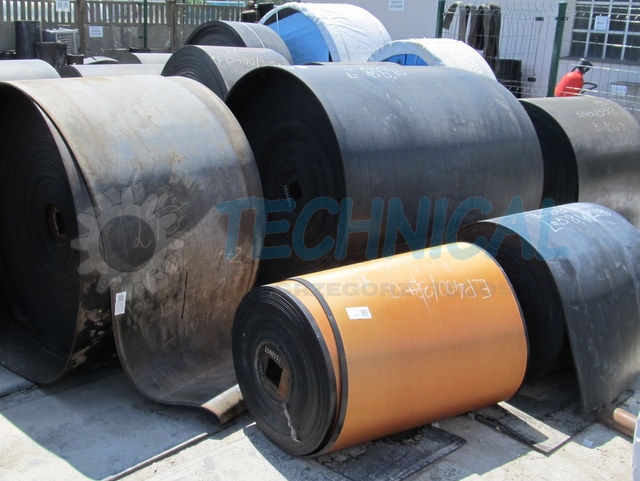

Taśmy gumowe transportujące posiadają różne standardy wytrzymałościowe i konstrukcyjne:
• Od 250, 400, 630, 800 - są to rodzaje taśm o wytrzymałościach, które stanowią produkt magazynowy(np. 400 = 400N/mm siła zrywająca taśmę)
• ilość przekładek 2-5 – produkt magazynowy
• grubości okładek górna/ dolna od 3+1 do 8+4 mm

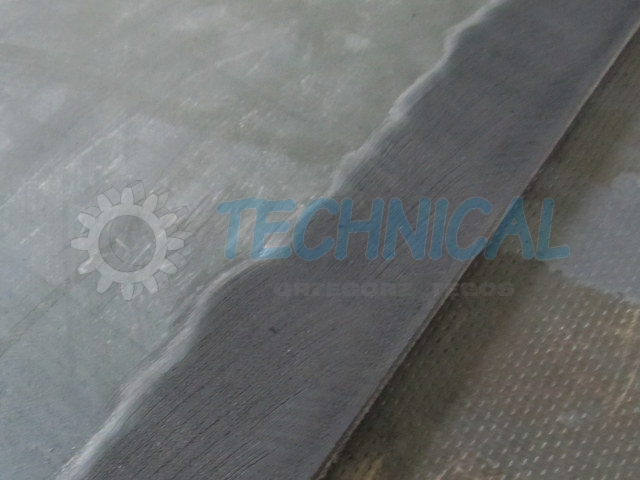

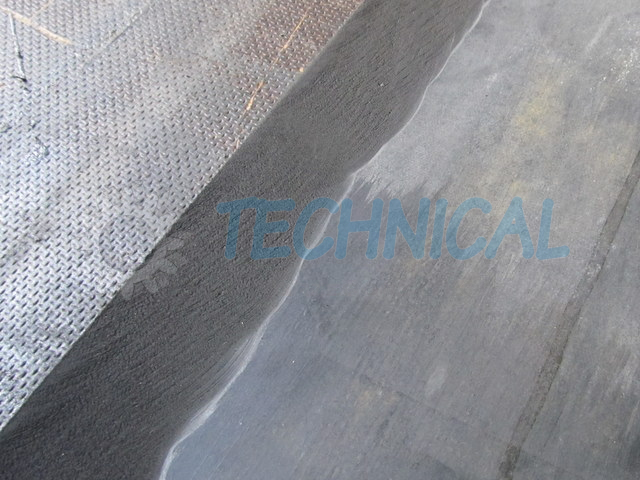

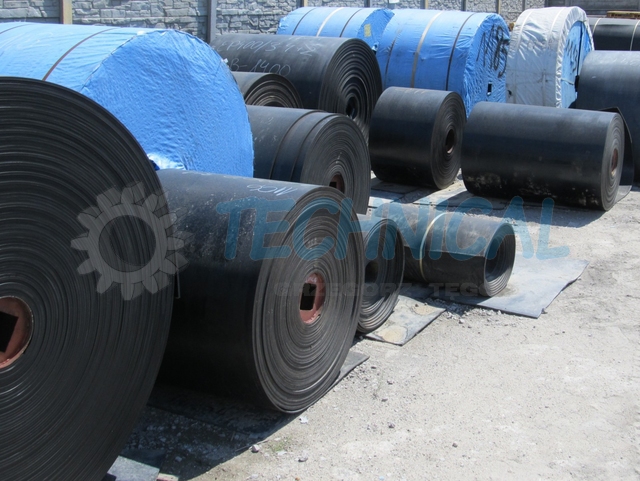

• szerokość taśm gumowych od 400mm do 2100mm z obrzeżami zalanymi (ochrona rdzenia taśmy przed m.in. warunkami atmosferycznymi) – można dokonać zwężenia taśmy, wtedy będzie posiadać obrzeża cięte
• różne klasy okładek

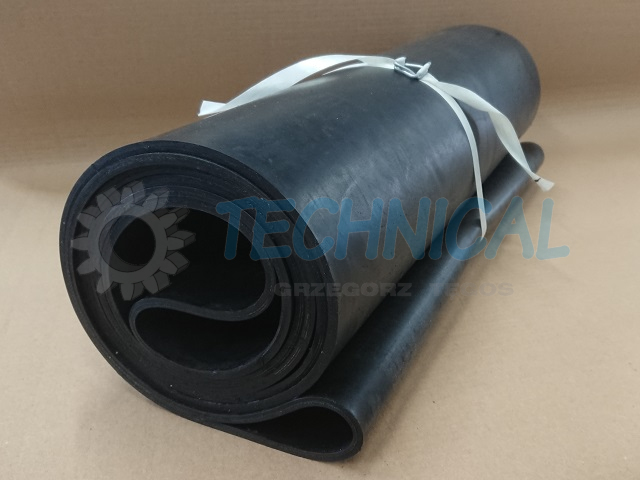

• taśmy tkaninowo-gumowe koloru czarnego

Przykłady oznaczeń taśm gumowych przenośnikowych

1. Taśma przenośnikowa tkaninowo-gumowa EP 250/2 3+1 B-1000, L
Rdzeń z osnową poliestrową (E) i wątkiem z poliamidu (P)
Minimalna wytrzymałość na rozciąganie taśmy - 250 N/mm
Liczba przekładek (warstw tkaniny w rdzeniu) - 2
Grubość okładki górnej – 3mm
Grubość okładki dolnej – 1mm
Szerokość taśmy – 1000mm
L (ogólnego stosowania) - klasa okładek zgodna z normą PN-EN ISO 14890

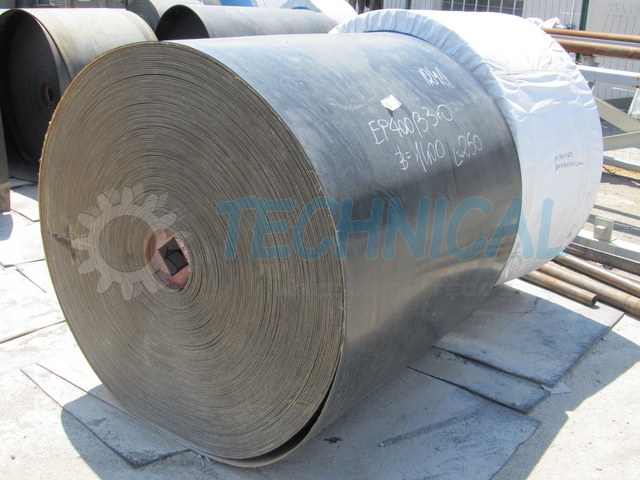

2. Taśma przenośnikowej tkaninowo-gumowa EP 400/3 3+0 B-800, MOR
Rdzeń z osnową poliestrową (E) i wątkiem z poliamidu (P)
Minimalna wytrzymałość na rozciąganie taśmy - 400 N/mm
Liczba przekładek (warstw tkaniny w rdzeniu) - 3
Grubość okładki górnej – 3mm
Grubość okładki dolnej – 0mm (z tkaniną od spodu, taśma ślizgowa do pracy po stole)
Szerokość taśmy – 800mm
MOR – średnia odporność na oleje organiczne

Dla prawidłowego doboru taśmy transportującej przenośnikowej gumowej, należy zastanowić się nad:
• wytrzymałością na rozciąganie
• ilością przekładek i grubość okładek
• średnicami bębna napędowego i zwrotnego
• przenoszonym materiałem (np. ogólnego stosowania, olejoodporna, temperaturoodporna, trudnościeralna)
• Klasą okładek np. H, D , L zgodnie z normą PN-EN ISO 14890 lub X, Y, Z zgodnie z normą DIN 22102 (warunek niekonieczny)


Typy i możliwości wykonania taśm gumowych do przenośnika z uwzględnieniem budowy taśmy przenośnikowej
• Ogólnego stosowania – najczęściej spotykane i stosowane - piasek, żwir
• Olejoodporne MOR – tam gdzie występują tłuszcze lub oleje w niewielkich ilościach - rolnictwo, sortownie, mokre drewno iglaste itp.
• Temepraturoodporne HR – wszędzie tam, gdzie przenoszone jest gorący materiał, standardowo na magazynie taśmy z odpornością na temperaturę stałą do 150°C (chwilowa 170°C)
• Trudnościeralne – tam gdzie występuje materiał abrazyjny - kruszywa , elektrownie.
• Taśmy trudnozapalne – taśmy samogasnące – tam gdzie występuje ryzyko pożaru ze względu na przenoszony materiał, tylko do użytku na powierzchni – do stref Atex , transport węgla, miał, koksu, przenośniki zamknięte, cukier, zboża.
• Trudnopalne – stosowane w wyrobiskach podziemne ( tam wymagane dopuszczenie przez Wyższy Urząd Górniczy) - aktualnie nie oferujemy
Cechy tych taśm transportujących można połączyć np. taśma olejoodporna + trudno zapalana + trudnościeralna

Taśma gumowa do transportera klasy okładek L (tylko dotyczy okładek)

• L – zwykła odporność na ścieranie - produkt magazynowy, ten rodzaj najczęściej występuje
• Wytrzymałość okładek na rozciąganie - min. 15MPa
• Wydłużenie przy zerwaniu okładki - min. 350%
• Ścieralność - max.200mm3 (200mm3 – objętość gumy (ubytek) w jednostce czasu w trakcie ustandaryzowanego badania laboratoryjnego. Im wartość tego parametru wyższa, tym odporność taśmy na ścieralnie jest gorsza). Uwaga: 150mm3 – większa odporność na ścieranie niż 200mm3

Wydłużenie robocze taśmy gumowej przenośnikowej od 1-3,5% . Trzeba uwzględnić takie wydłużenie taśmy przy konstrukcji transportera taśmowego.

Temperatury pracy taśmy gumowej przenośnikowej:

• taśmy ogólnego stosowania od minus 20 do plus 60 st Celsjusza otoczenia
• taśmy temperaturoodporne HR do 150 st Celsjusza produktu a chwilowo produktu do 170 st. Celsjusza
• taśmy mrozoodporne R - na zapytanie

Oferujemy również następujące możliwości wyposażenia taśm transportujących gumowych do przenośników:

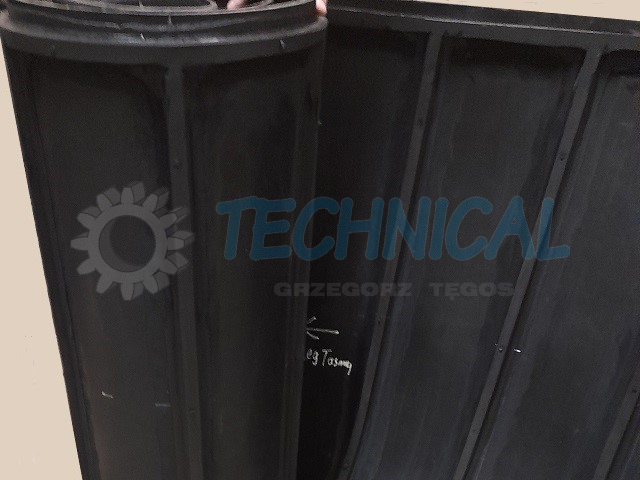

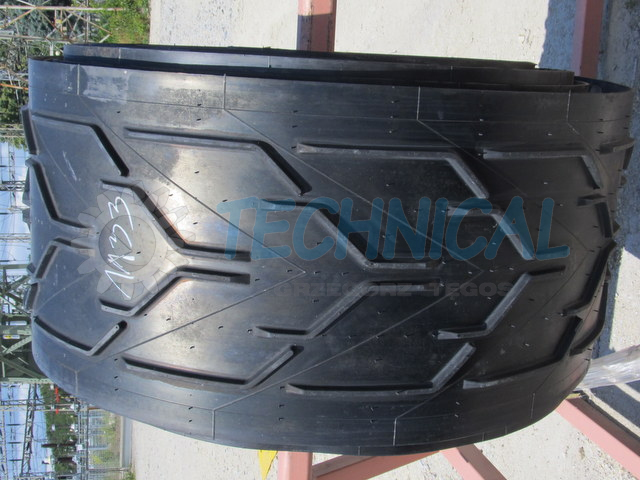

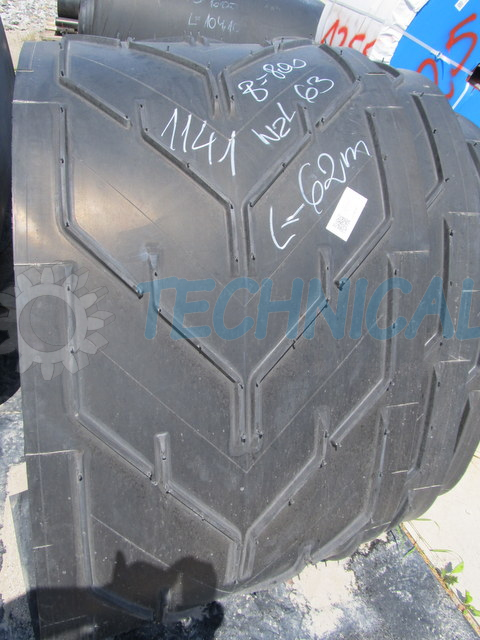

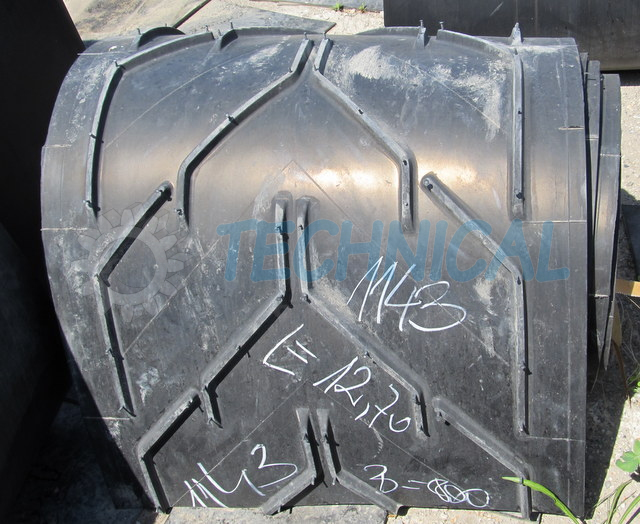

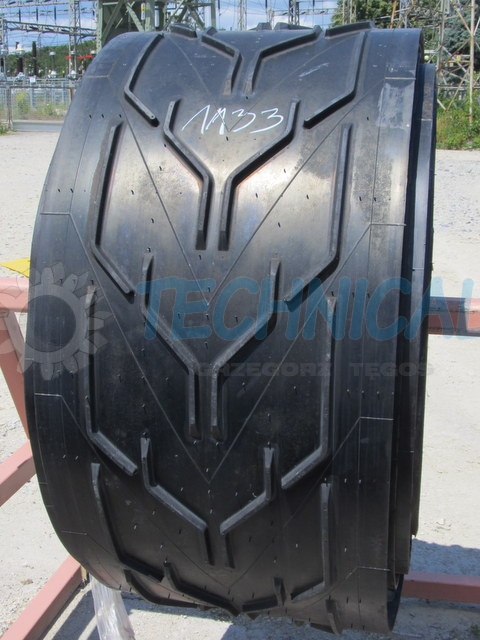

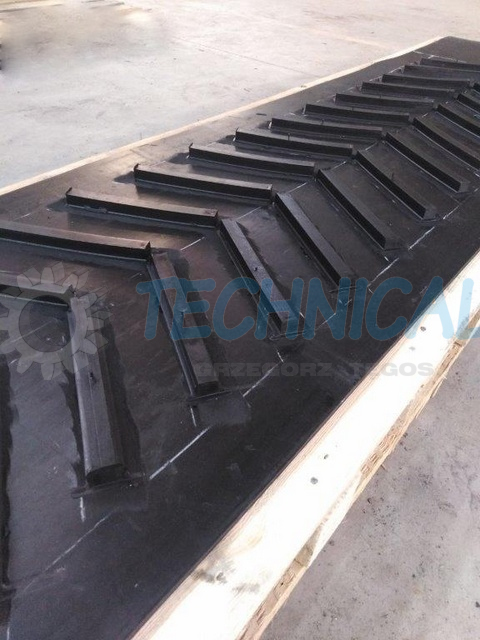

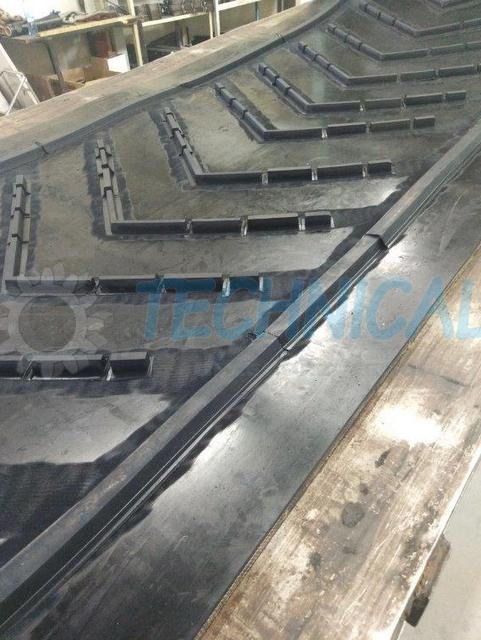

1. Taśmy z profilami (progami, zabierakami) wulkanizowanymi na gorąco, Typy profili:
   • Profil prowadzący, typu klin – 11mm, 17mm
   • Próg prosty, typu kwadrat: 10mm, 20mm

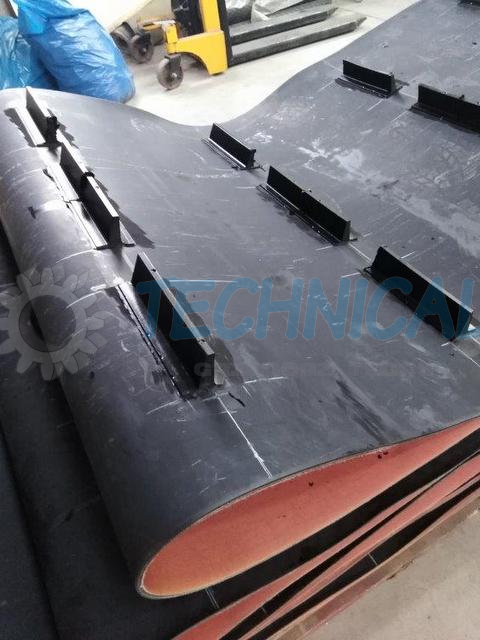

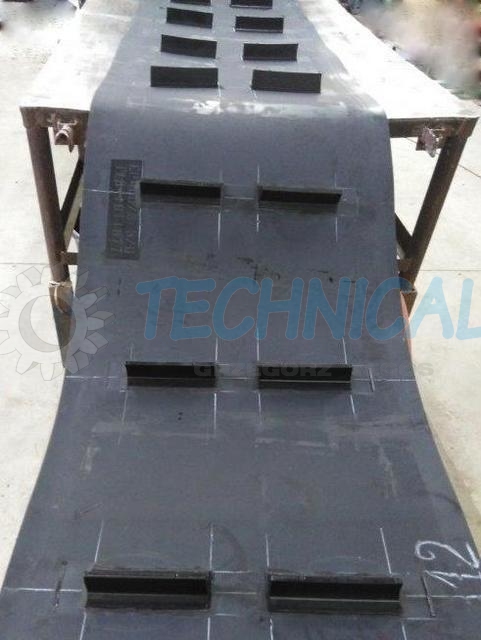

   • Próg prosty, wysokości: 20mm, 25mm, 40mm, 50mm

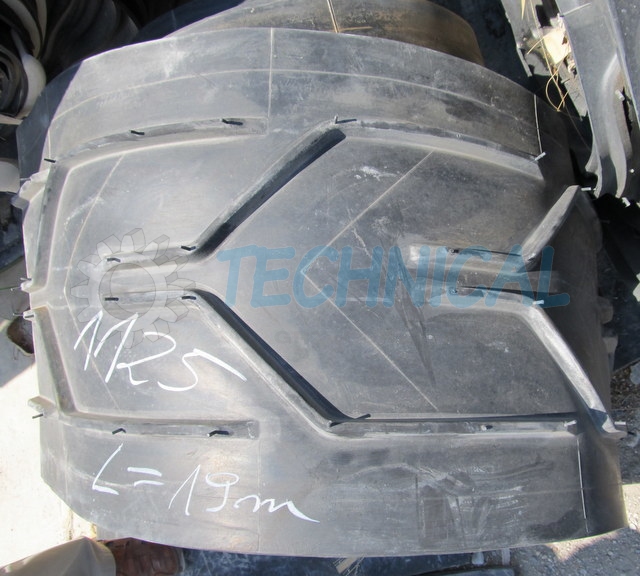

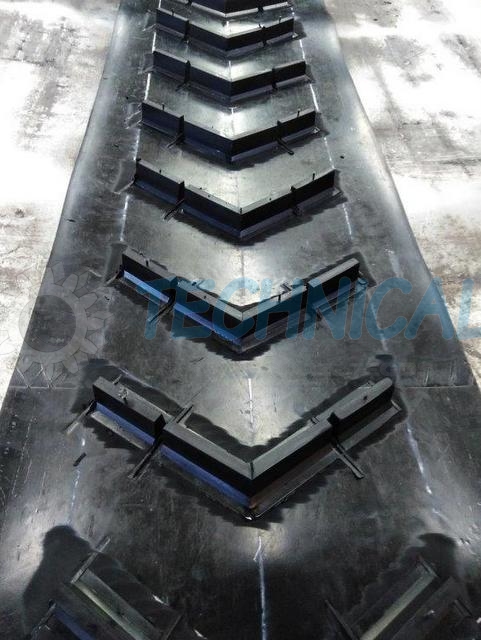

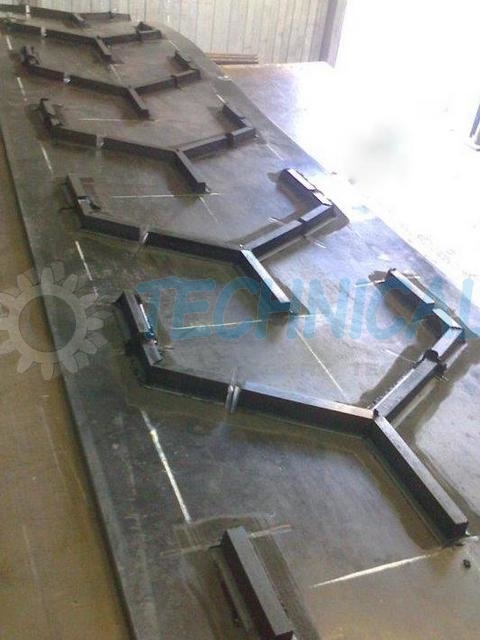

   • jodełka dzielona, wysokości: 16mm, 32mm, 40mm
   • jodełka, tzw pająk o wysokości: 16mm

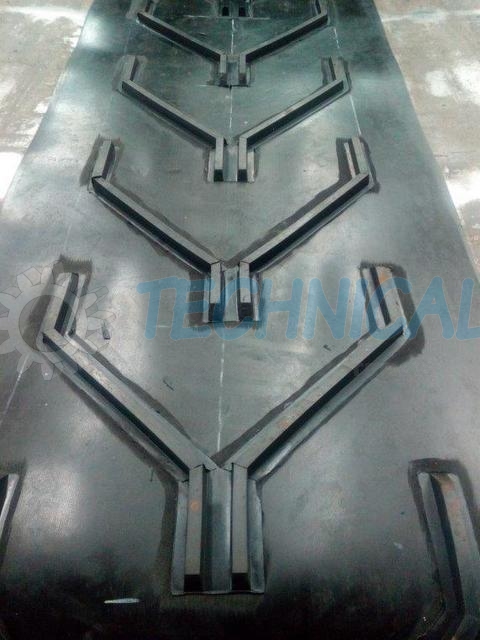

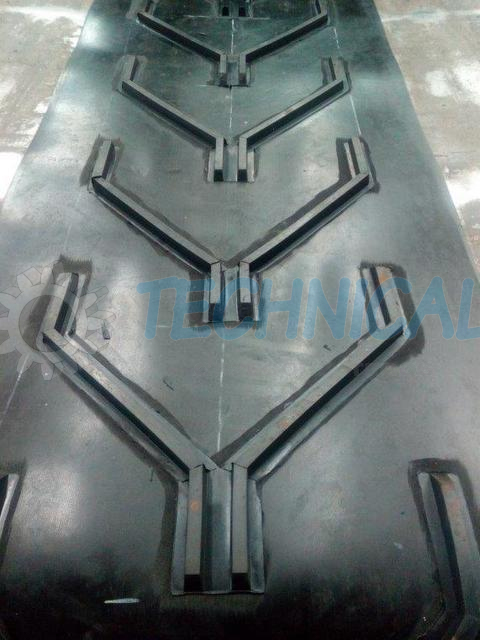

   • chevron o wysokości: 17mm

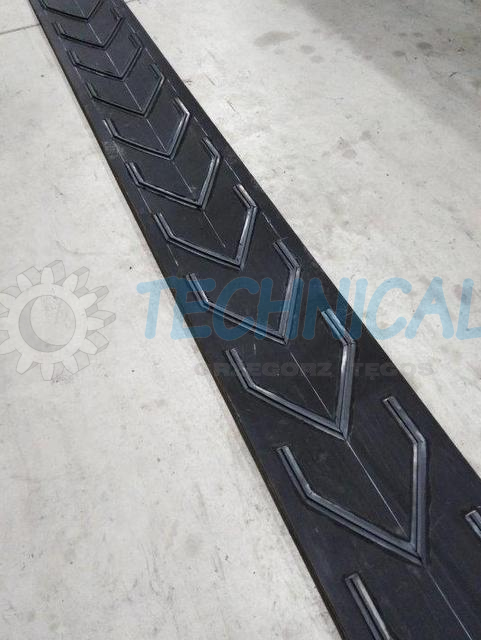

   • progi do solarki/piaskarki, wysokość: 6mm

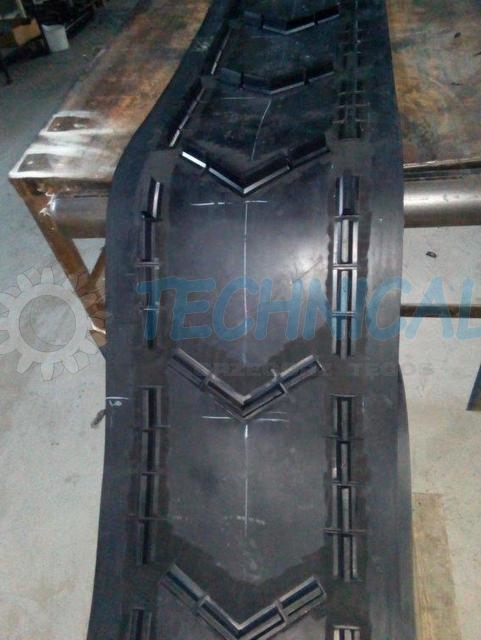

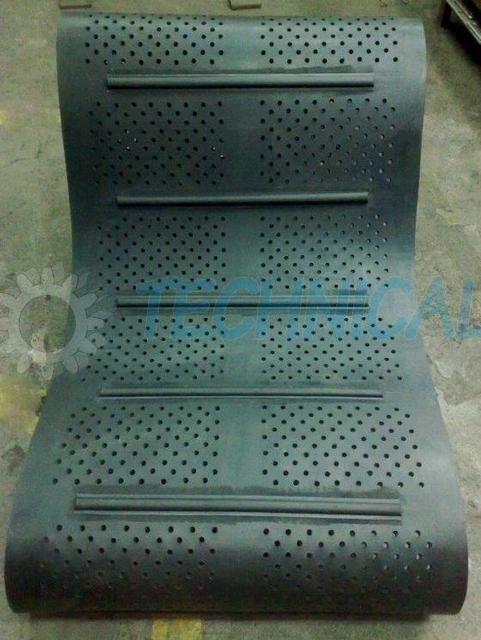

   • inne indywidualne kombinacje profili do uzgodnienia - wg form do wulkanizacji na gorąco
2. Taśmy gumowe czarne z profilami klejonymi na zimno (różne wzory, w zależności od dostępnych profili)

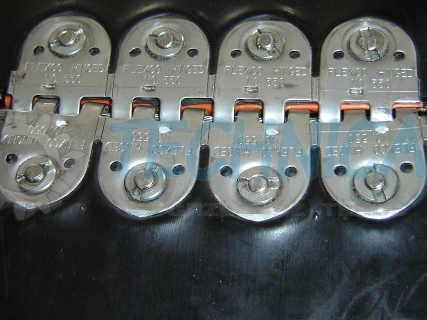

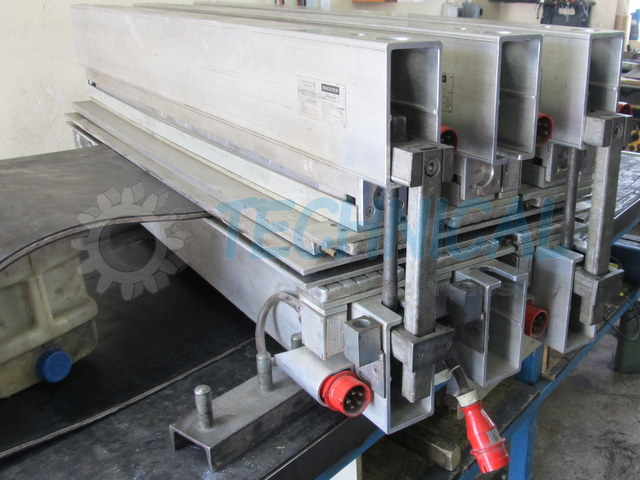

3. Łączenie taśm gumowych czarnych w obwody – na gorąco i na zimno

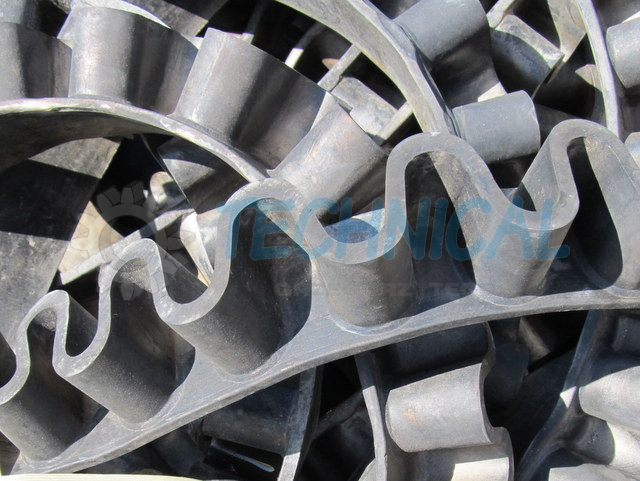

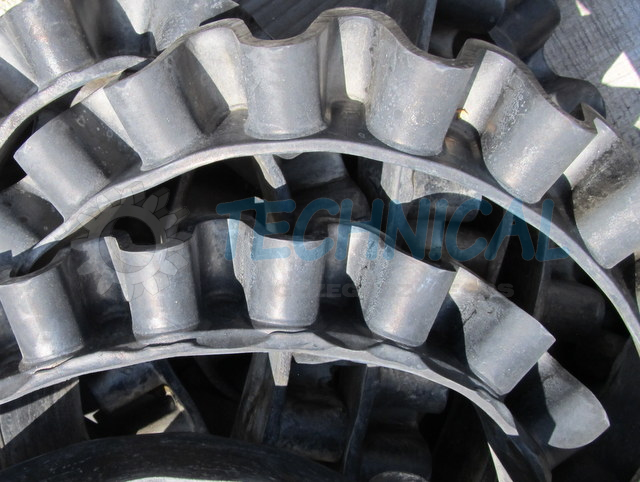

4. Klejenie falban na zimno, do taśm gumowych czarnych

Głowna norma dla taśm gumowych transporterowych to PN-EN ISO 14890. Taśmy dostarczamy zgodnie z tą normą w szczególności zachowane jest: budowa taśmy gumowej, parametry taśmy gumowej, wymiary taśmy gumowej przenośnikowej (Polska i Europejska norma). Niemiecka norma to DIN 22102

Jakość taśm gumowych przenośnikowych jest w dobrym stosunku do ceny z uwzględnieniem zachowania norm !!

Zapraszamy do skorzystania z naszej oferty taśm gumowych przenośnikowych !!
