Sprzęgło bezluzowe Trasco ES

Sprzęgła elastyczne kłowe bezluzowe TRASCO ES zostały stworzone do transmisji mocy z jednoczesnym absorbowaniem kompensacji odchyłek i wibracji w sposób precyzyjny, bez luzu międzyzębnego (bezluzowe). Bardzo zwarta budowa sprawia iż sprzęgła te są bardzo funkcjonalnym rozwiązaniem.

Wykonanie

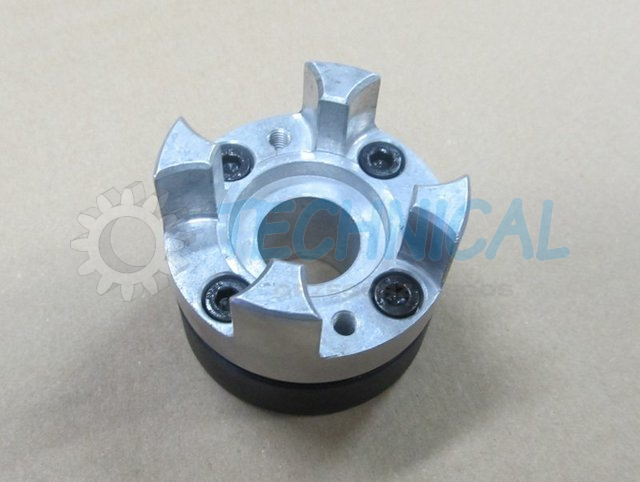

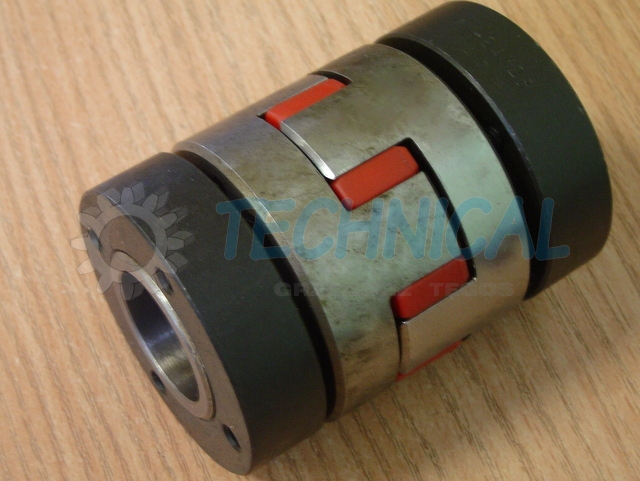

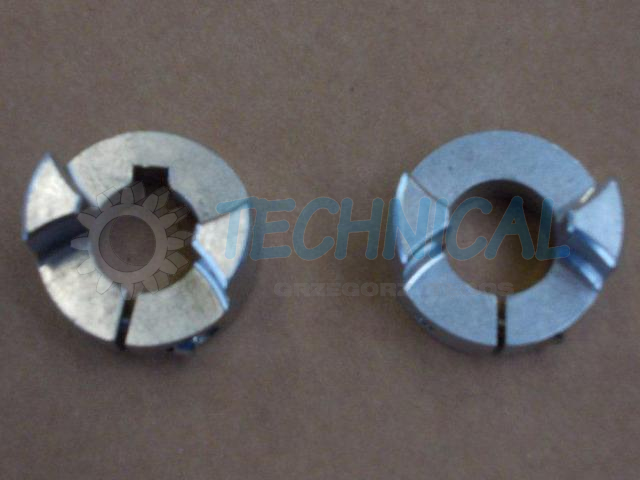

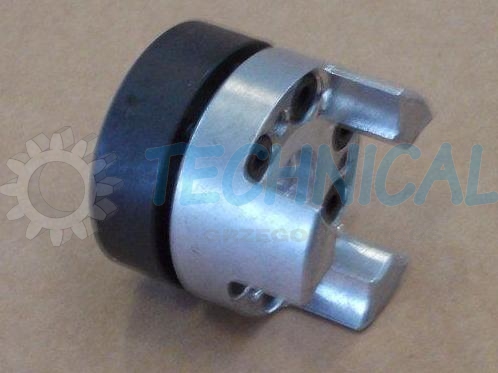

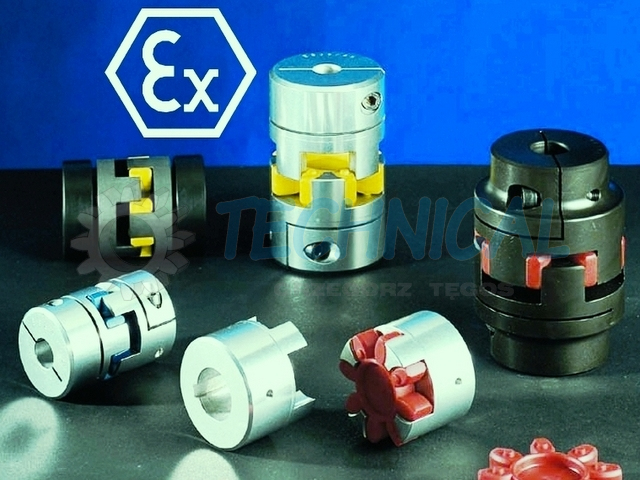

Sprzęgła elastyczne kłowe bezluzowe Trasco ES składają się z dwóch piast które są zrobione z wytrzymałego aluminium, rozmiar od 7 do 38/45 i stali, rozmiar 42 do 65. Otrzymuje się je poprzez specjalną, precyzyjną obróbkę materiału, z którego są wykonane.

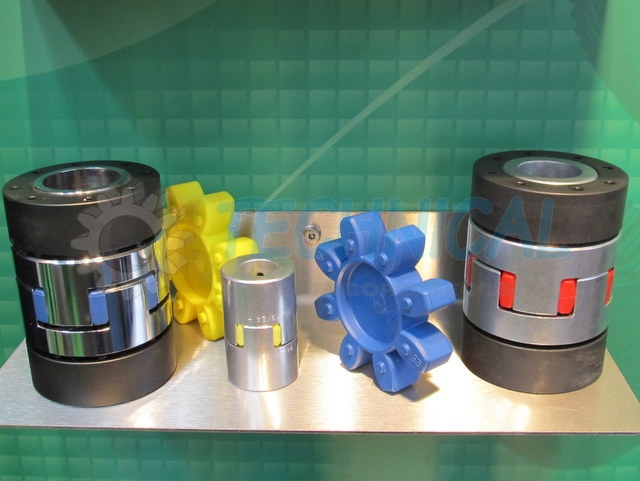

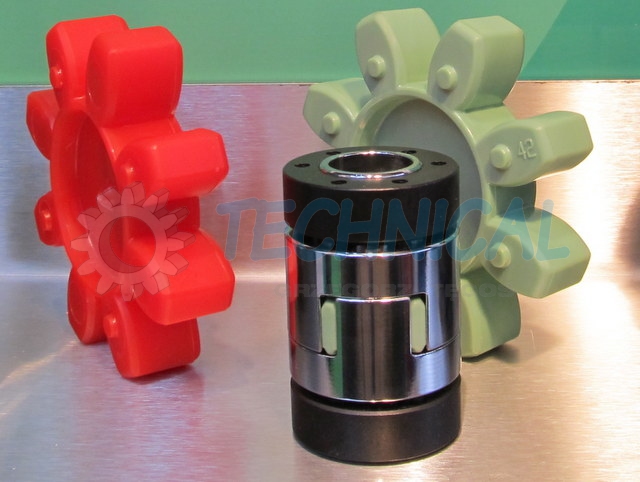

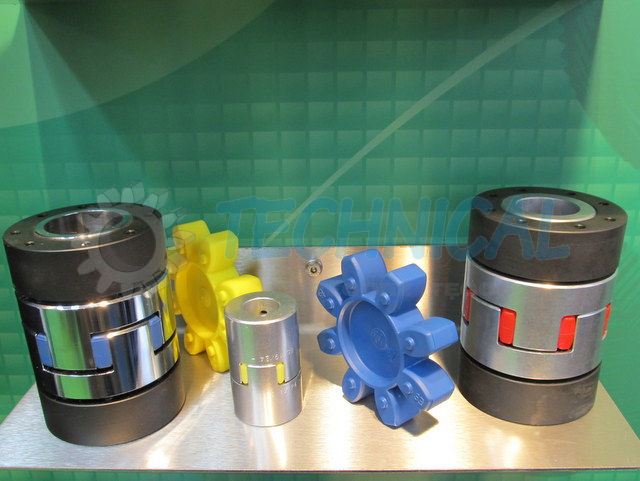

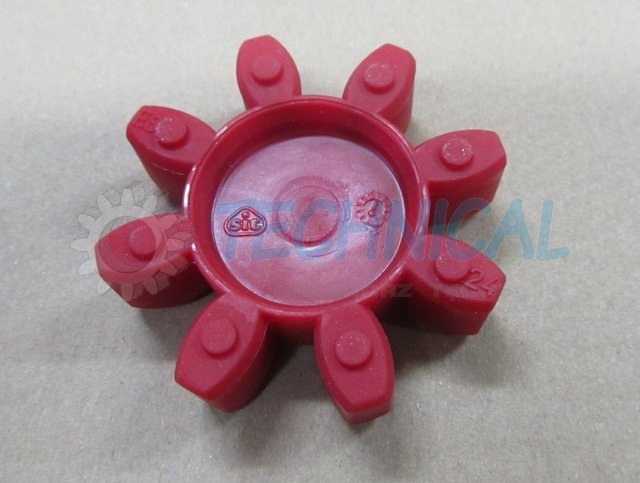

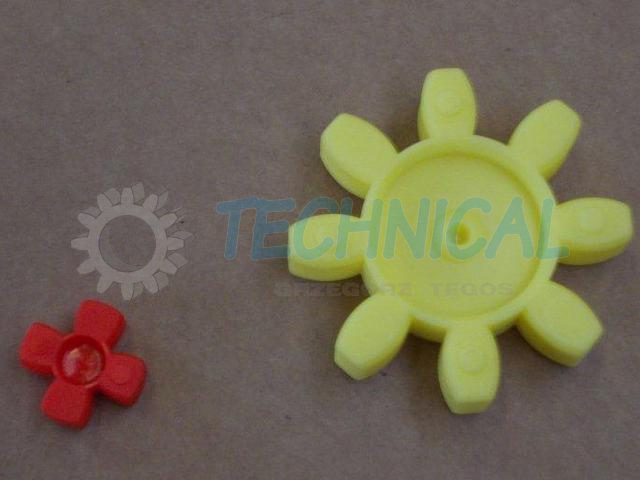

Piasty te są połączone elastycznym elementem- tzw łącznikiem, wykonanym ze specjalnego poliuretanu, który był przedmiotem badań i testów w laboratoriach. Specyficzny proces tłoczenia tych elementów pozwala na bardzo dokładne wykonanie. Łącznik jest dostępny w 4 różnych twardościach: 80 Sh A (niebieski), 92 Sh A (żółty), 98 Sh A (czerwony), 64 Sh D (zielony). Inne twardości są dostępne na zapytanie. Występują też jako podwójny Cardan i ze specjalnymi przedłużeniami.

Otwory i przeniesienie momentu obrotowego

W sprzęgłach elastycznych kłowych bezluzowych Trasco ES istnieje kilka możliwości wykonania otworu.

otwór ze śrubami mocującymi

otwór bez rowka pod wpust z piastą zaciskową ze śróbą

otwór z rowkiem pod w pust i piastą zaciskową ze śrubą

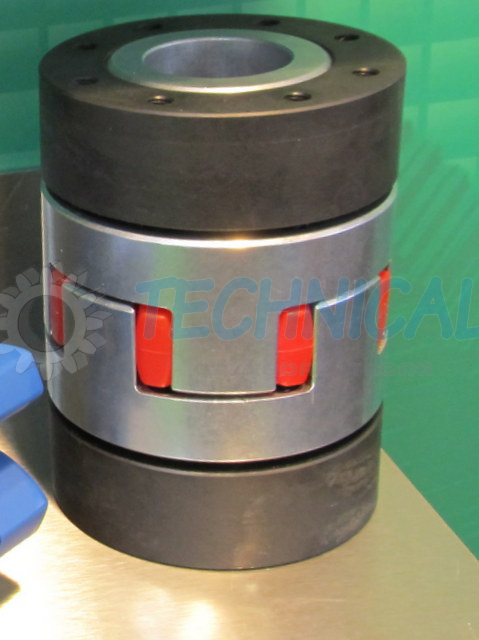

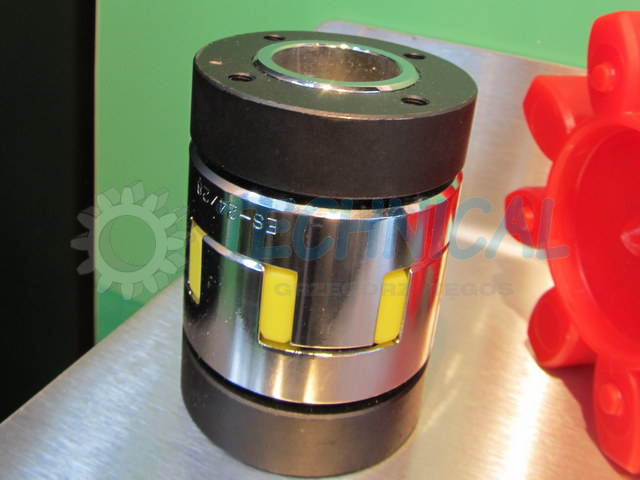

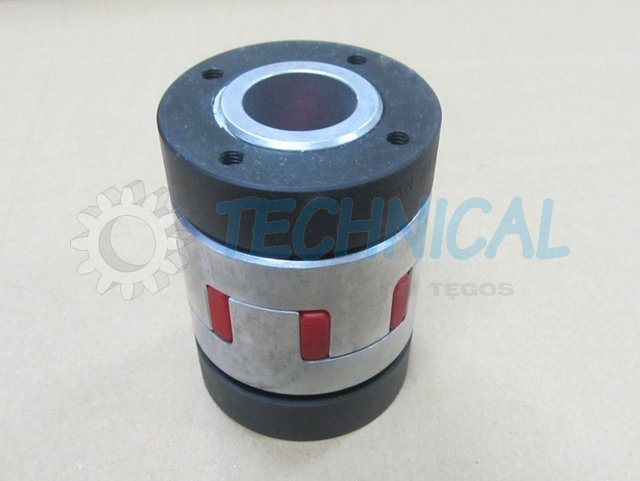

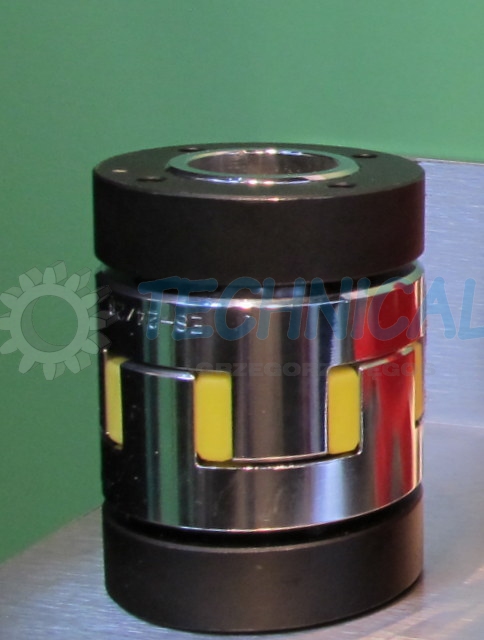

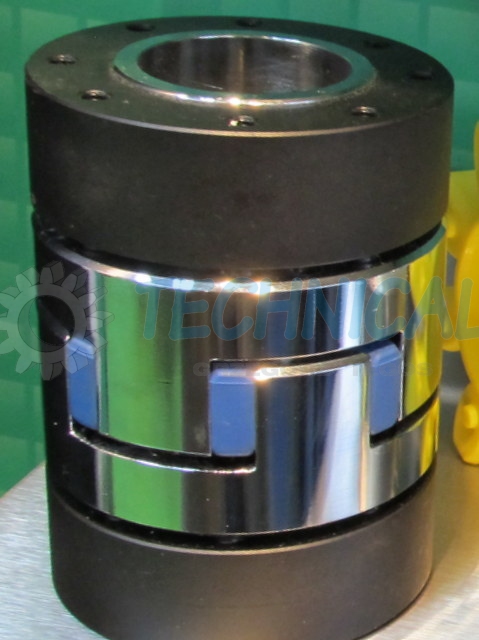

z pierścieniem zaciskowym

Charakterystyka sprzęgieł elastycznych kłowych bezluzowych TRASCO ES

mały moment bezwładności

bezluzowe przenoszenie mocy

kompensowanie wibracji pochodzących z wału silnika (nawet do 80%)

przewodzenie prądu elektrycznego

prosty i szybki montaż

doskonała równowaga (typy

temperatura pracy do 90ºC , w krótkich przedziałach czasu nawet do 120ºC

Zastosowanie

Sprzęgła elastyczne kłowe bezluzowe TRASCO ES znajdują zastosowanie m.in. w robotyce, stołach przesuwnych, wrzecionach do wiercenia i szlifowania itp.
