KTR Minex

Sprzęgła magnetyczne KTR.

Ktr Minex dla przemysłu chemicznego i do stosowania w strefach wybuchowych. Sprzęgła magnetyczne KTR Minex służą do przenoszenia momentu obrotowego z jednoczesnym separowaniem napędu od np. pompowanej cieczy.

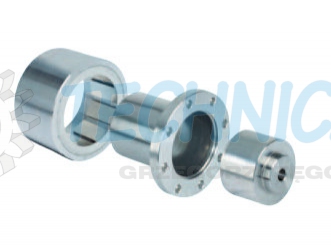

Sprzęgło magnetyczne KTR Minex.

Sprzęgło magnetyczne z osłona separującą ze stopu Hastelloy do napędu pomp.

KTR MINEX



Sprzęgło KTR Minex to sprzęgło magnetyczne o stałych magnesach z magnesami o wysokiej jakości.
 Sprzęgło magnetyczne KTR MINEX-S wykorzystuje pole magnetyczne stałych magnesów, celem przeniesienia momentu obrotowego bez kontaktu mechanicznego wirujących wirników sprzęgła. W mieszalnikach i pompach daje to możliwość odseparowania przestrzeni roboczej od atmosfery co w niektórych procesach jest bardzo istotne. Zastosowane przy krytycznych mediach np. kwasach, daje nam bardzo dobre uszczelnienie tym samym chroni przed niepożądanymi wyciekami. Na specjalne zapytanie i zamówienie fabryka KTR może przygotować specjalne rozwiązania sprzęgieł magnetycznych Minex w połączeniu z istniejącymi elementami hydrauliki KTR. To wszystko wg indywidualnych potrzeb klienta. Dzięki takiemu rozwiązaniu istniejące układy hydrauliki można w sposób łatwy modyfikować stosując sprzęgła magnetyczne Minex KTR.




MINEX-S sprzęgło magnetyczne, budowa i jego działanie:

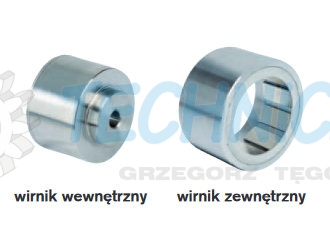

 Sprzęgło Magnetyczne Minex zawiera wirnik zewnętrzny i wirnik wewnętrzny przez które przenosi moment obrotowy. Wirnik zewnętrzny sprzęgła magnetycznego KTR Minex posiada wysokogatunkowe magnesy trwałe umieszczone biegunami na przemian po jego wewnętrznej stronie, i odwrotnie w sposób analogiczny takie wysoko jakościowe magnesy znajdują się w wirniku wewnętrznym. Wirnik zewnętrzny sprzęgła magnetycznego Minex standardowo znajduje się po stronie napędowej, a magnesy są przyklejone obwodowo od wewnątrz wirnika. Magnesy wirnika wewnętrznego sprzęgła Minex KTR znajdują się od strony napędzanej a rozmieszczone są cylindrycznie w jego wnętrzu i dzięki temu minimalizuje się szczelina powietrzna między wirnikami. Samo sprzęgło magnetyczne jest hermetycznie zamknięte. Zmontowane sprzęgło magnetyczne Minex KTR pozostaje w spoczynku a bieguny “N” i “S” magnesów wirników umieszczone są dokładnie naprzemiennie naprzeciw siebie przy czym pole magnetyczne wirników pozostaje symetryczne. Gdy wirniki sprzęgła magnetyczne Minex są skręcone inaczej  względem siebie, wtedy to linie sił pola magnetycznego ulegają zmianie. Dzięki wykorzystanemu temu zjawisku zostaje przenoszony moment obrotowy przez szczelinę powietrzną pomiędzy wirnikami wyposażonymi w magnesy trwałe. Obydwa wirniki sprzęgła magnetycznego Minex obracają się synchronicznie względem siebie, przy czym zachowują stały kąt skręcenia względem siebie. W momencie kiedy zostaje przekroczony dopuszczalny moment obrotowy i dopuszczalny kąt skręcenia do przenoszenia momentu obrotowego, sprzęgło magnetyczne Minex zwyczajnie przestaje pracować a tym samym przestaje przenosić moment obrotowy. Dzięki temu zjawisku sprzęgło magnetyczne MINEX-S zapewnia również zabezpieczenie przeciążeniowe. Po odjęciu przyczyny przeciążenia (np.uszkodzonego łożyska), wirniki można ponownie zsynchronizować a w następstwie czego uruchomić napęd maszyny ponownie.

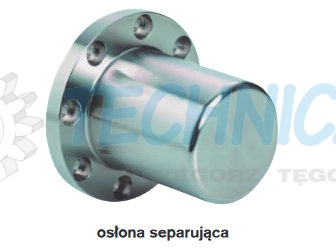

  Szczelność jest nieodzownym i jednym z głównych zadań sprzęgła magnetycznego MINEX-S. Do tego celu również służy osłona separująca kielichowa, która jest przykręcana do kołnierza strony napędzanej i przy tym skutecznie oddziela od siebie wirniki wewnętrzny od zewnętrznego. Taka konstrukcja redukuje w sposób skuteczny do minimum wibracje podczas pracy i tym samym gwarantuje szczelną separację np. pompowanego medium od pozostałego otoczenia. Zastosowany płaski o-ring, eliminuje potrzebę dynamicznego obciążania części uszczelnianych. Osłona kielichowa separująca sprzęgła magnetycznego Minex oraz wirnik wewnętrzny, standardowo produkowane są ze stali nierdzewnej 1.4571 lub ze stopu Hastelloy(żaroodporne i odporne na korozję) a można zastosować od rozmiaru 75. Magnesy wirnika wewnętrznego sprzęgła magnetycznego KTR Minex są hermetycznie i w nim zamknięte. Ważnym jest aby skutecznie zapewnić brak dostępu dla pompowanej cieczy i zabezpieczyć te magnesy przed wpływami czynników innych zewnętrznych. Osłona separująca sprzęgła KTR Minex jest elementem statycznym znajdującym się w wirującym polu magnetycznym, daje to straty w postaci prądów błądzących. Dla zmniejszenia ich wartości, osłona separująca może być wykonana ze stopu Hastelloy od rozmiaru 75. Dla wyeliminowania tych strat osłonę można wykonać z tworzywa PEEK lub ceramiki.




 Sprzęgła magnetyczne KTR MINEX-S są przystosowane do przenoszenia napędu w strefach zagrożenia wybuchem. Sprzęgła magnetyczne Minex KTR są certyfikowane zgodnie z Dyrektywą 94/9/EC (ATEX 95), jako urządzenia klasy II, z uwagi na to mogą znaleźć zastosowanie w strefach zagrożenia wybuchem kategorii 2G. Należy się zapoznać z odpowiednim certyfikatem oraz instrukcją montażu sprzęgieł magnetycznych Minex KTR.



 Czy potrzebujesz separować ciecz od pompy w swoich produkcjach?

Czy musisz chronić środowisko od agresywnych czynników przemieszczanych hydraulicznie?

Jeśli tak to kup teraz i zastosuj sprzęgło magnetyczne KTR Minex!

Inni już separują agresywne ciecze z sukcesem!



 Galeria foto sprzęgieł magnetycznych KTR Minex.
Fabryka KTR to sprawdzona marka w konstrukcji i budowie sprzęgieł magnetycznych Minex.

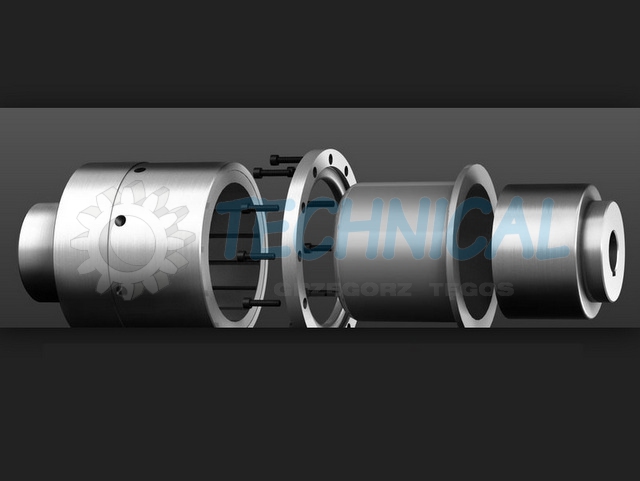

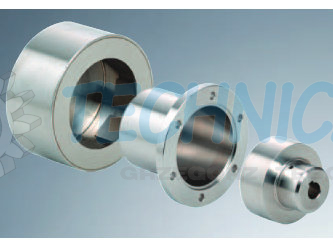

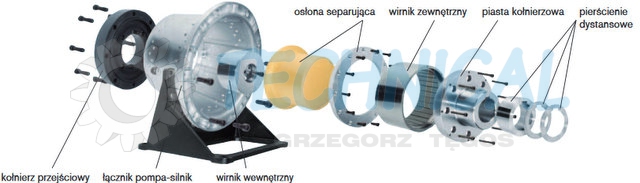

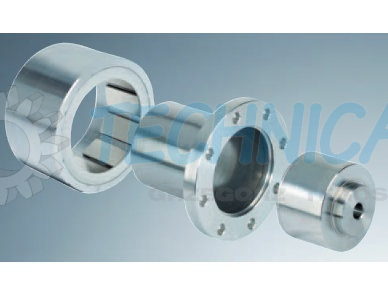

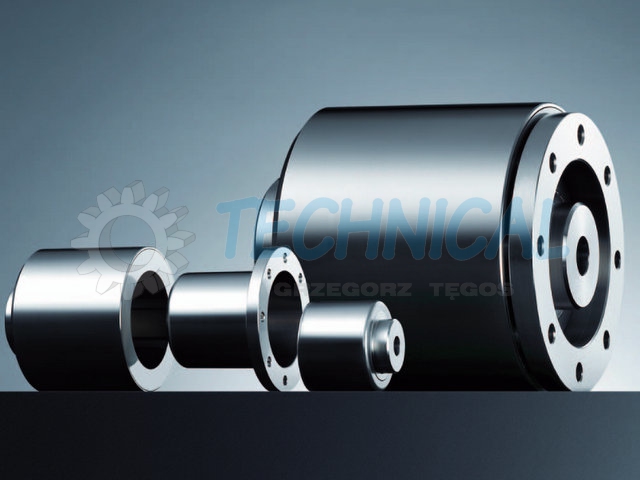

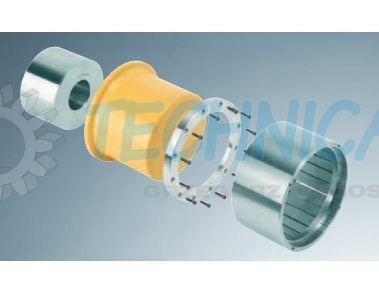

Sprzęgło magnetyczne KTR elementy sprzęgła Sprzęgła magnetyczne - Minex KTR i ich elementy separująceSprzęgło magnetyczne Minex KTRSprzęgło magnetyczne Minex z tworzywową osłoną kielichową separującą  marki KTRSprzęgła magnetyczne KTR MinexSprzęgła magnetyczne Minex KTR Wirnik wewnętrzny i zewnętrznySprzęgła magnetyczne Minex KTR_wykonanie specjalne na zamówienie KTR MinexMinex S sprzęgło magnetyczne_KTR , osłona separująca stalowa
Sprzęgła magnetyczne KTR Minex-S dostarczamy na gotowo z ustalonymi rozwiertami. KTR Minex mogą być wyposażone w separatory - obudowy separujące medium pompowane w wykonaniu wskazanym i uzgodnionym z klientem w sposób indywidualny. W określonych przypadkach na zapytanie i zamówienie klienta, istnieje możliwość wyprodukowania i dostarczenia specjalnego modelu sprzęgła magnetycznego KTR Minex - do uzgodnienia.
* = pole wymagane
  • Informujemy, że będziemy przetwarzać Państwa dane osobowe zgodnie z Rozporządzeniem RODO. Wszelkie zmiany można zgłaszać pod adresem: rodo@technical.pl

Sprzęgło magnetyczne KTR Minex to wysokiej jakości separacja płynów od pompy.
Fabryka KTR gwarantem wysokiej jakości i wydajnej pracy sprzęgieł magnetycznych Minek z osłoną separująca ze specjalnego stopu ułatwiający napęd - zredukowane wirujące pola magnetyczne do optimum.
Tagi:
KTR Minex, Sprzęgła magnetyczne, Sprzęgła magnetyczne o stałych magnesach. Minex KTR ; Sprzęgła magnetyczne Minex,

Dane o produkcie

Katalog

Wyposażenie

Sprzęgła magnetyczne KTR Minex-S dostarczamy na gotowo z ustalonymi rozwiertami. KTR Minex mogą być wyposażone w separatory - obudowy separujące medium pompowane w wykonaniu wskazanym i uzgodnionym z klientem w sposób indywidualny. W określonych przypadkach na zapytanie i zamówienie klienta, istnieje możliwość wyprodukowania i dostarczenia specjalnego modelu sprzęgła magnetycznego KTR Minex - do uzgodnienia.
