Bezluzowe sprzęgła KTR; Rotex GS; TOOLFLEX; RADEX - NC

Sprzęgła stosowane do serwonapędu, dostępne są w trzech bezluzowych wersjach: ROTEX GS, TOOLFLEX, RADEX-NC.

W zależności od wymaganej sztywności skrętnej całego układu, należy wybrać właściwe sprzęgło bezluzowe do danej aplikacji. Sprzęgła płytkowe Radex-Nc są przystosowane do servonapędów.

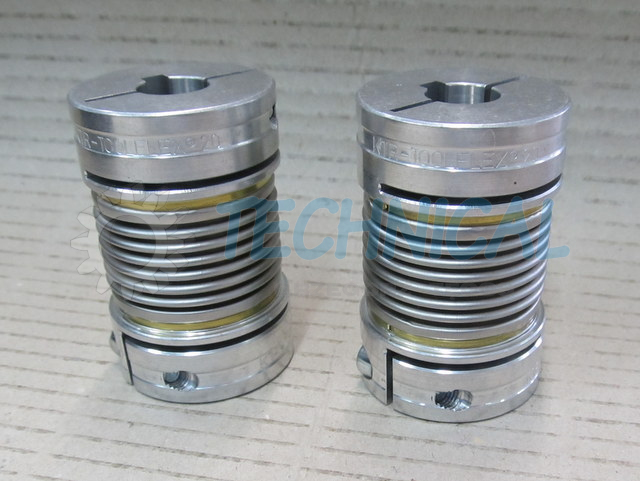

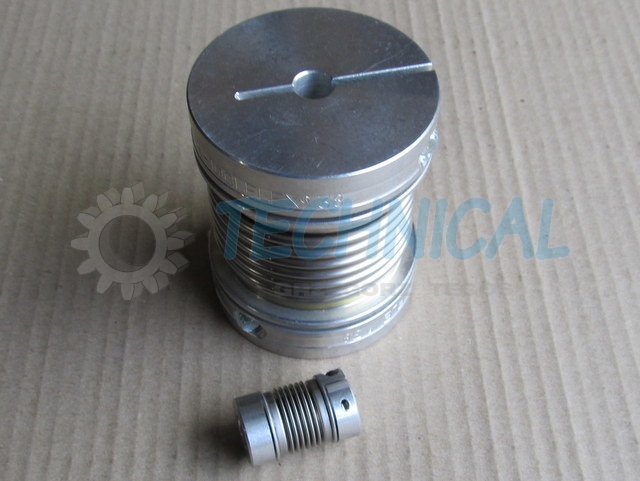

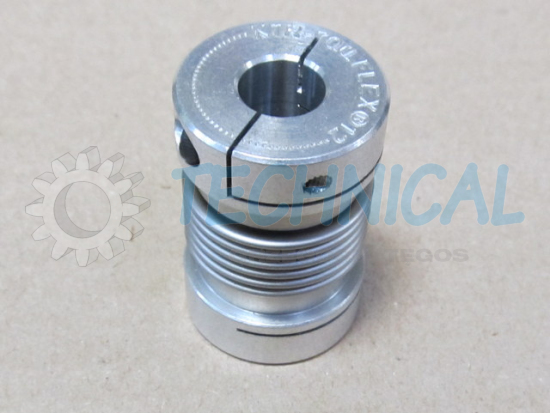

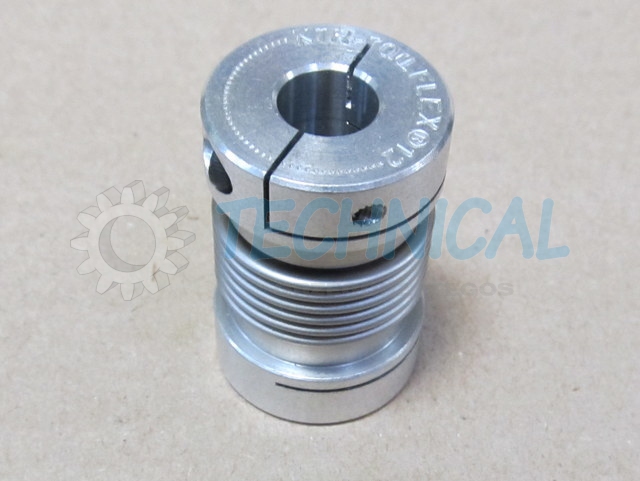

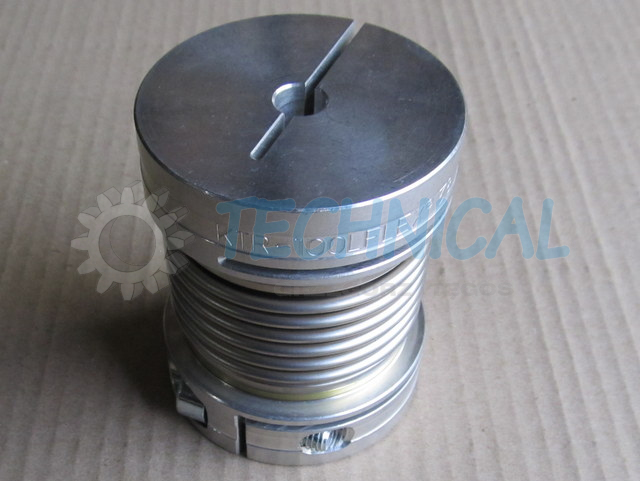

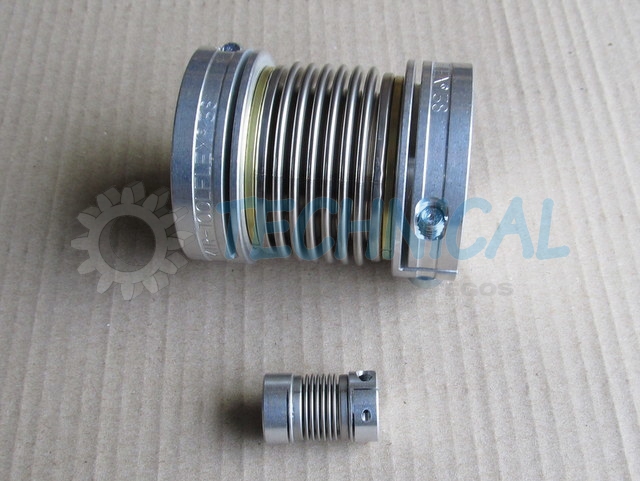

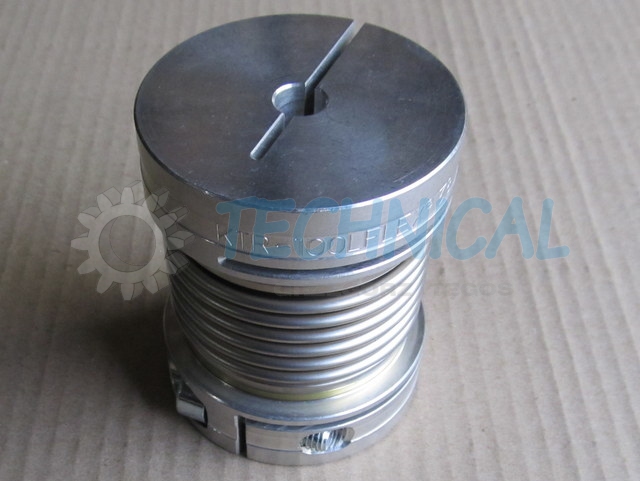

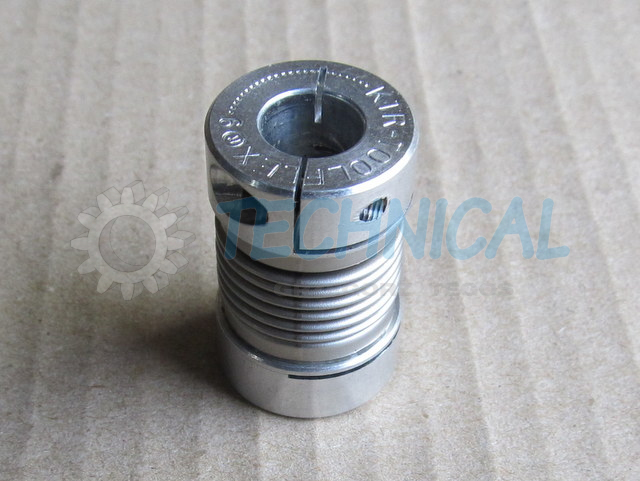

TOOLFLEX, KTR to z metalowym mieszkiem bezluzowe, skrętnie sztywne sprzęgło, połączenie zaciskowe piasta-mieszek a w rozmiarach mini klejone.

Piasty sprzęgła mieszkowego zaciskowe a przenoszenie momentu obrotowego przez tarcie. Toouflex mieszkowy to giętkie sprzęgło o zwartej budowie, wywołujące niewielkie promieniowe siły w przypadku występowania na większą - podwyższoną sztywność skrętną np. w napędach z dużym skokiem gwintu  s ≥ 40,  Sprzęgło mieszkowe charakteryzuje się stałą sztywnością skrętną w wyższych temperaturach

-

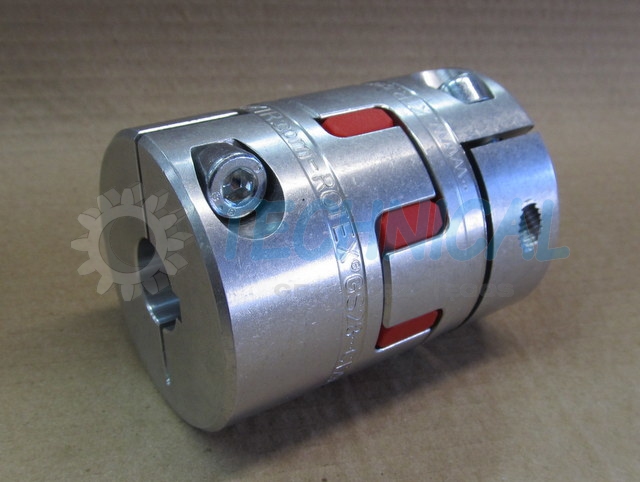

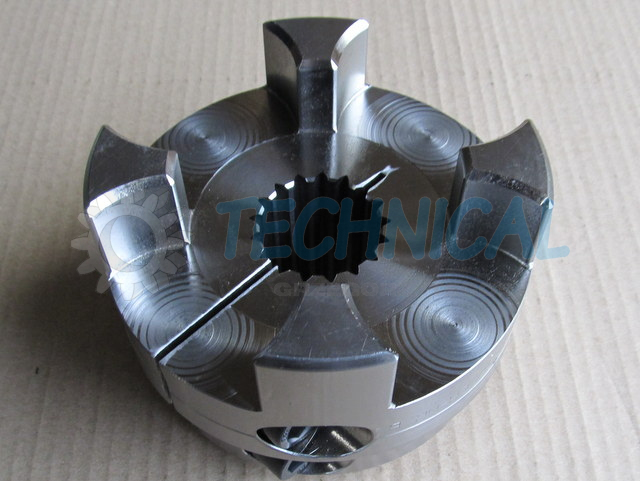

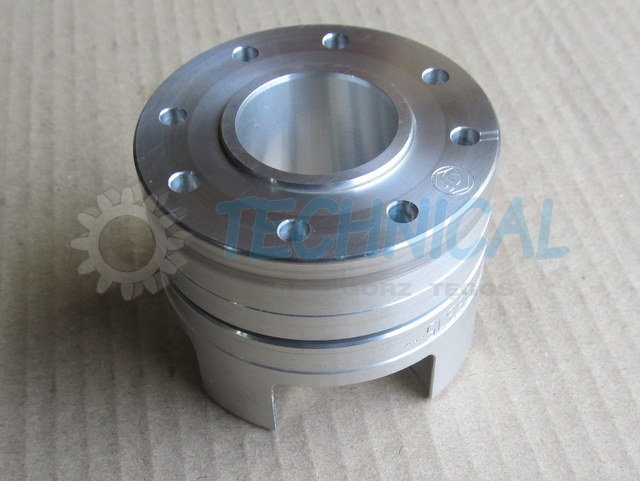

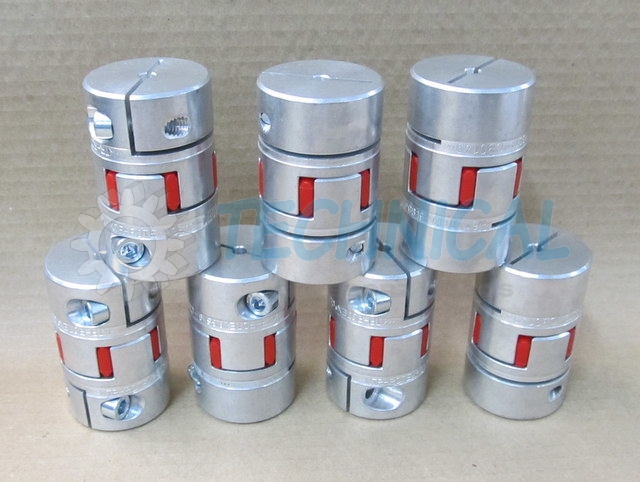

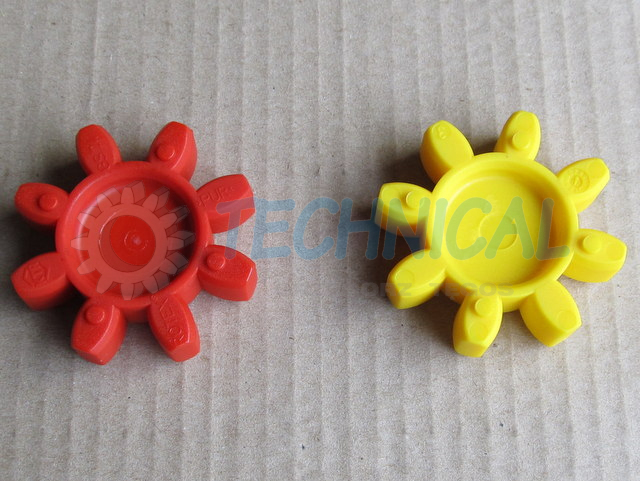

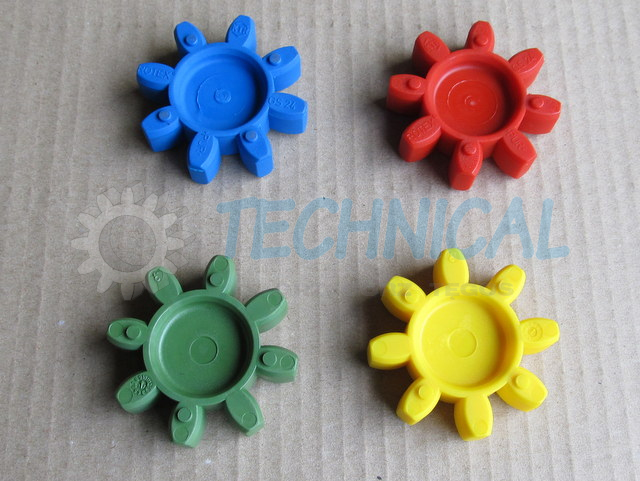

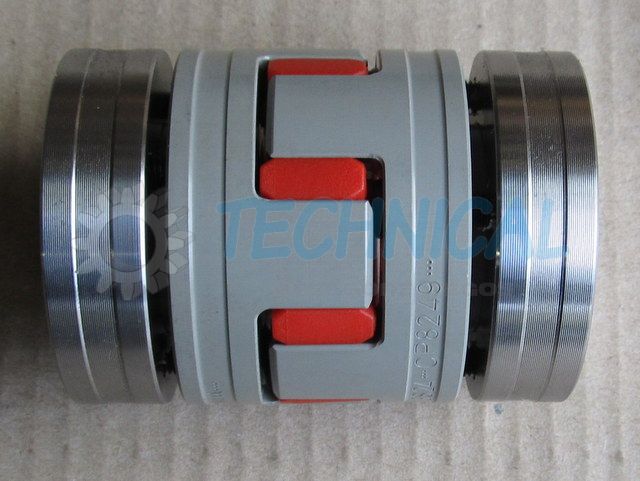

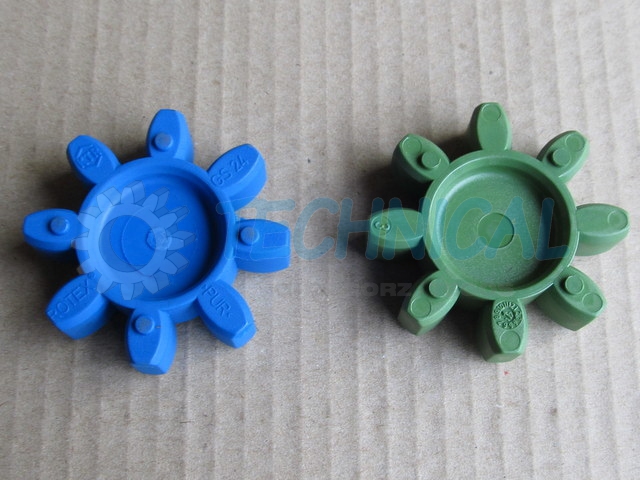

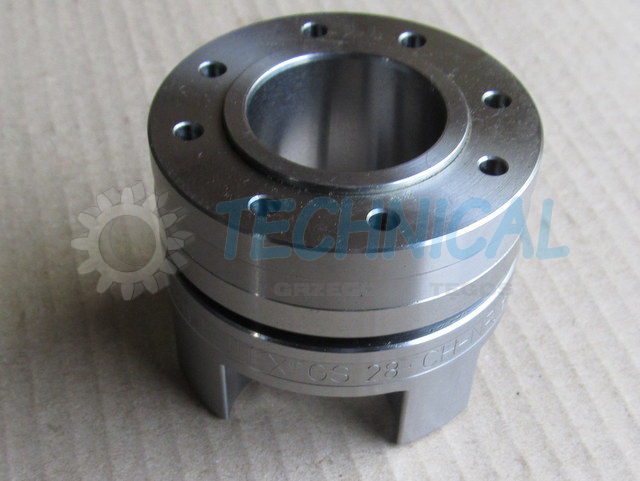

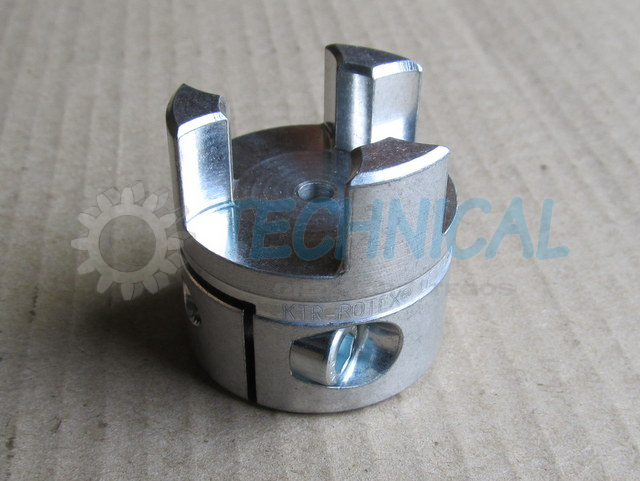

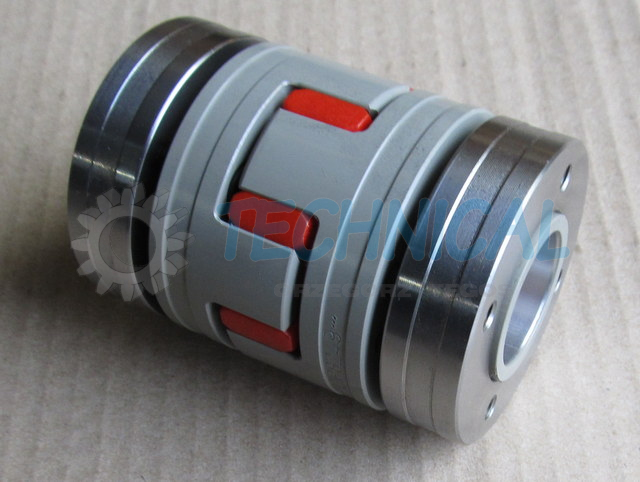

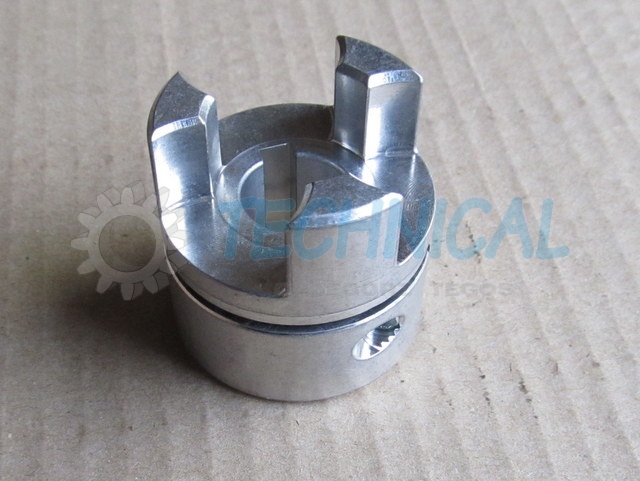

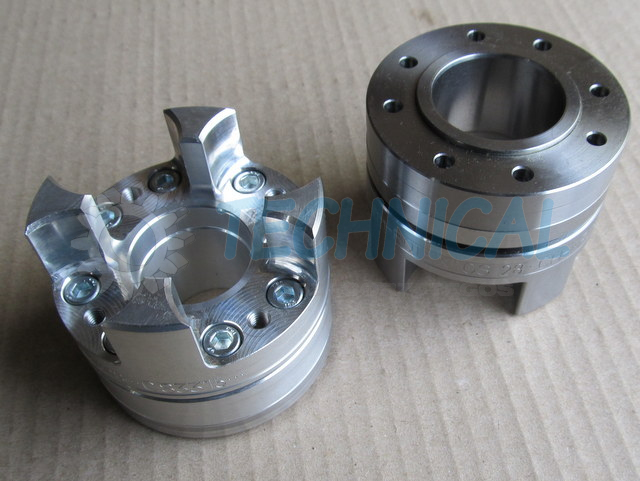

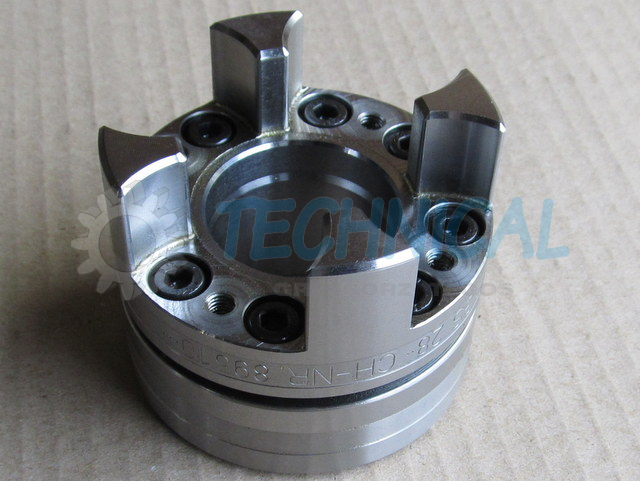

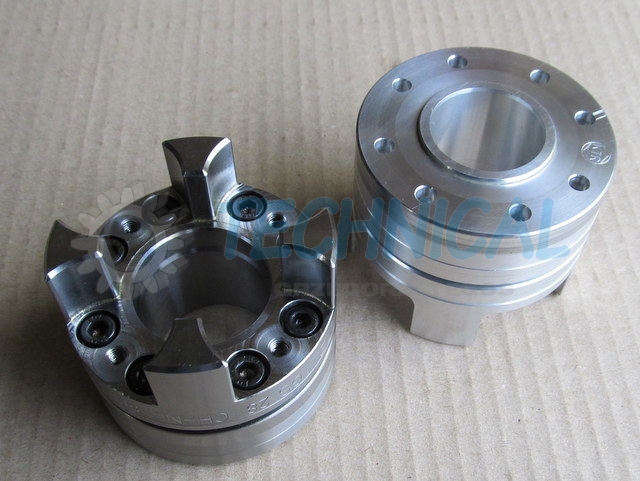

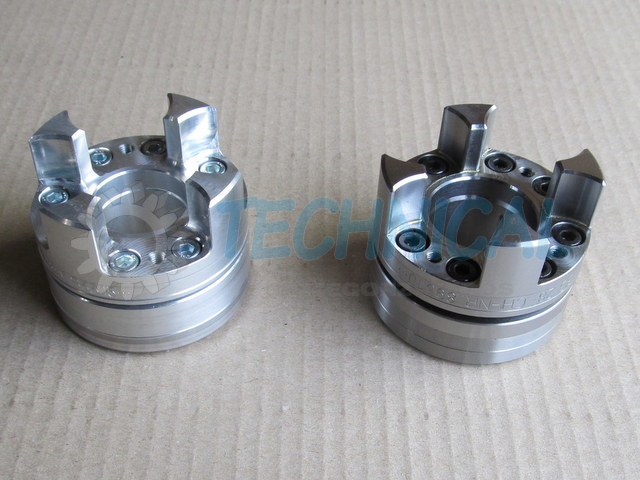

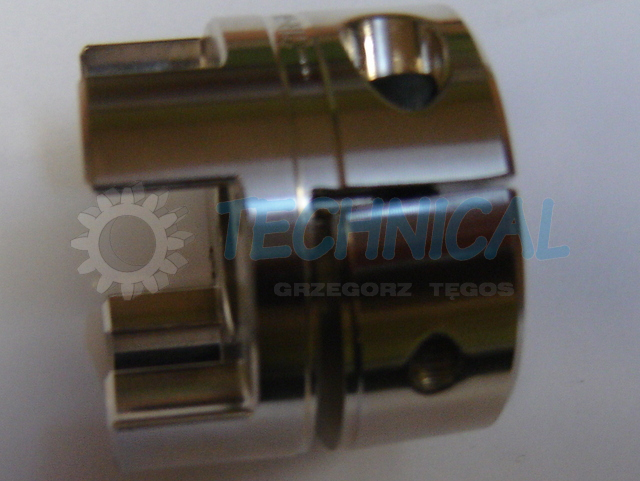

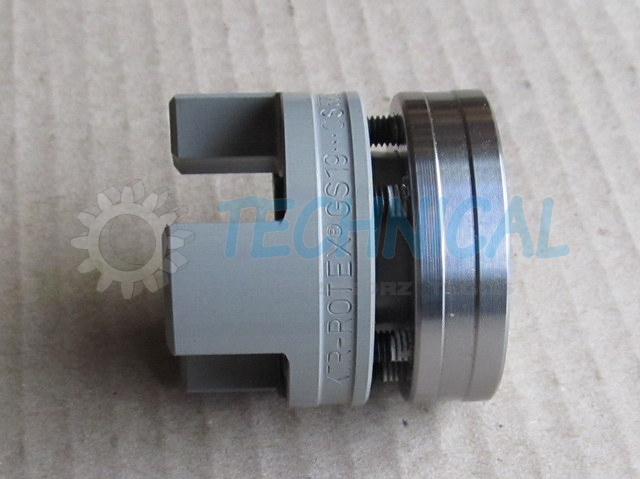

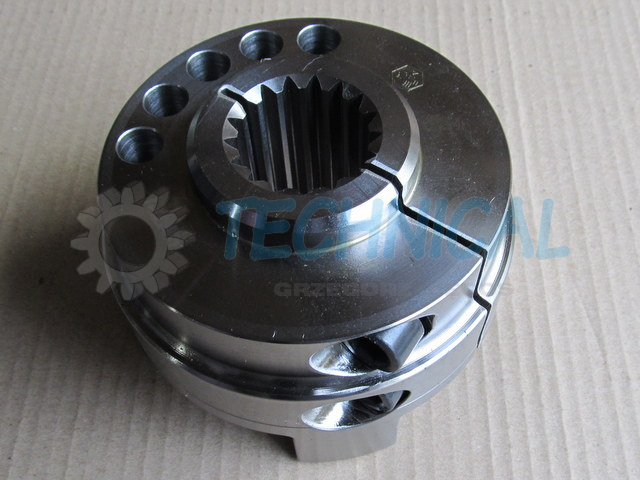

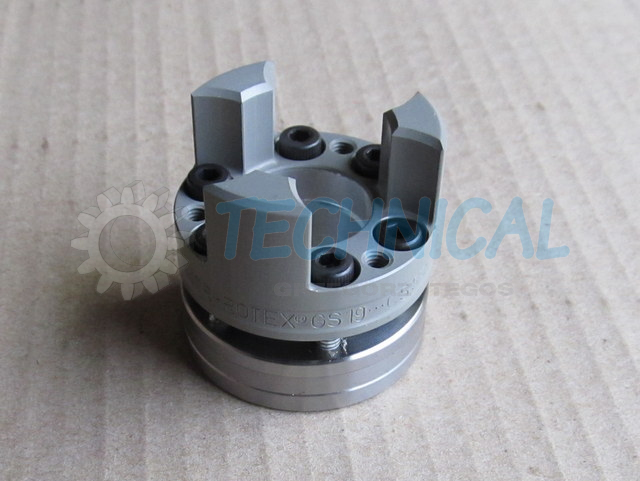

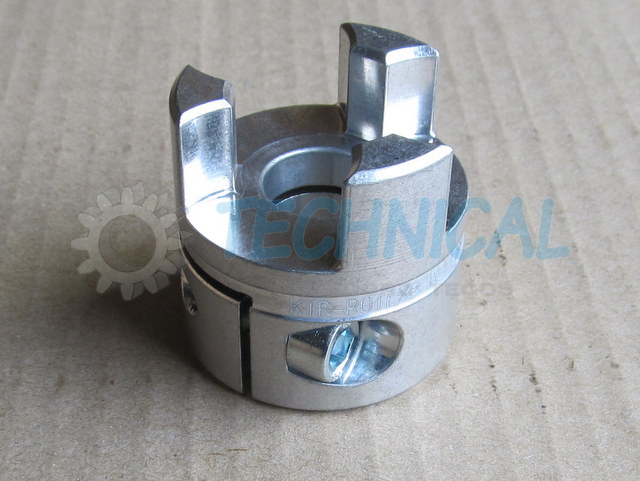

ROTEX GS, KTR to elastyczne sprzęgło kłowe do montażu osiowego charakteryzujące sie bezluzowością. Sprzęgło Rotex GS jest do montażu osiowego i przenoszenia dużych momentów obrotowych przy małych gabarytach. Sprzęgło kłowe bezluzowe Rotex GS może być wyposażone w łączniki o różnej twardości co umożliwi dostosowanie tłumienia drgań. Sprzęgło bezluzowe Rotex GS jest łatwe w montażu i demontażu bezwpustowego. Ten rodzaj sprzęgła bezluzowego posiada dobre właściwości dynamiczne piast z wyposażeniem w pierścienie zaciskowe. Sprzęgło KTR Rotex GS nadaje się do napędów śrubowych ze skokiem gwintu < 40 i przekładni o większych przełożeniach i≥ 7. Temperatura pracy sprzęgła bezluzowego do 80 °C. Sprzęgło bezluzowe Rotex GS-P zaprojektowane jest do obrabiarek HSC

-

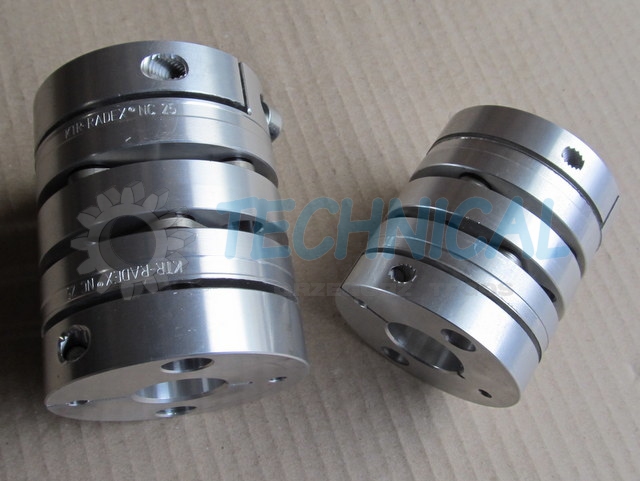

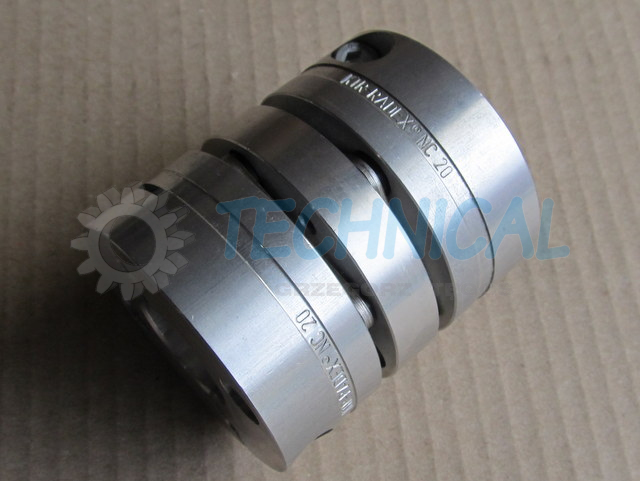

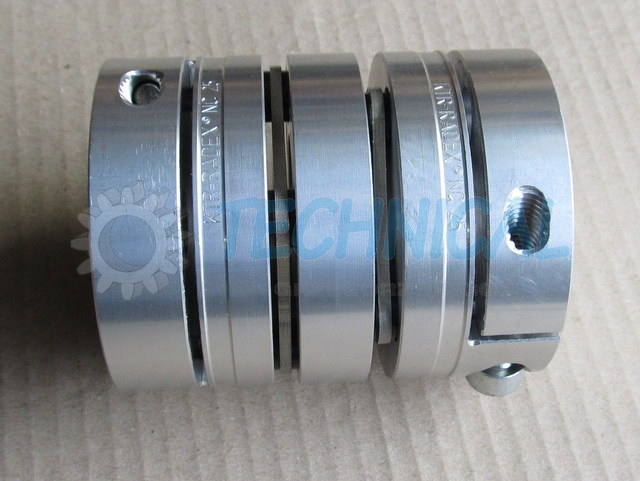

RADEX-NC, KTR to bezluzowe, płytkowe skrętnie sztywne płytkowe sprzęgło do napędu serwonapędów. Sprzęgło Radex - NC KTR charakteryzuje się zwartą zabudową i budową dwukardanową z możliwością kompensacji większych odchyłek. Sprzęgło Radex NC przenosi moment obrotowy przez tarcie wywołane na piastach poprzez zacisk. Jest to sprzęgło bezluzowe o podwyższonej sztywności skrętnej która zachowuje również w podwyższonych temperaturach. Nadaje się również do napędu wrzecion narażonych na rezonans.



Pozostałe dane w katalogu sprzęgieł bezluzowych KTR, tj. sprzęgła kłowego Rotex-GS ; sprzęgła mieszkowego Toolflex oraz sprzęgła lamelowego Radex-NC


Sprzęgła mieszkowe_TOOFLEX KTR wykonanie jako sprzęgło bezluzowe Sprzęgła bezluzowe Toolflex_harmonijkowe KTRSprzęgło harmonijkowe bezluzowe Toolflex marki KTRSprzęgło Toolflex KTRSprzęgła mieszkowe marki niemieckiej KTRPiasta kłowa sprzęgła bezluzowe kłowe Rotex GSŁączniki elastyczne sprzęgieł bezluzowych Rotex GSPiasta sprzęgła bezluzowe Rotex GS marki niemieckiej KTRWkładki łączniki elastyczne_Rotex GSPiasta zaciskowa bezluzowa sprzęgła Rotex KTRSprzęgła Rotex GS wkładki łączniki elastyczne sprzęgieł bezluzowychSprzęgła Rotex GS KTR piasta z pierścieniem zaciskowymSprzęgła Rotex GS marki KTR z piastą zaciskowa na gładkim waleSprzęgła bezwpustowe Rotex GS na gładki wał Sprzęgła Rotex GS marki niemieckiej KTRSprzęgła kłowe elestyczne bezwpustowe bezluzowe Rotex KTRSprzęgło elastyczne kłowe bezluzowe Rotex GSSprzęgła lamelowe do Serwonapędów Radex KTRSprzęgło do Servonapędów Radex KTRSprzęgło płytkowe bezluzowe do Serwonapędów Radex KTRSprzęgła bezluzowe do Servonapędów Radex NC marki KTRSprzęgła do Servonapędów Radex NC marki KTR z piastą zaciskową Sprzęgła kłowe bezluzowe Rotex GSSprzęgła kłowe bezluzowe zaciskowe KTRRotex GS_sprzęgło bezluzowe marki niemieckiej KTRRotex GS_sprzęgła bezluzowe do zaciśnięcia na gładkim wale Sprzęgło bezluzowe z wielowypustem, KTRSprzęgła Kłowe bezluzowe z wielowypustem KTRSprzęgło skrętne kłowe bezluzowe Rotex GSROTEX GS sprzęgła bezluzowe marki KTR
Tagi:
Sprzęgła bezluzowe, KTR, sprzęgło Rotex GS ; sprzęgło Tooflex ; sprzegło mieszkowe ; sprzęgło Radex NC ; sprzegła do serwomotorów

Dane o produkcie

Katalog

Wyposażenie

Sprzęgła bezluzowe KTR takie jak Rotex GS kłowy ; Toolflex mieszkowy i sprzęgła Radex NC płytkowe lamelowe dostarczamy z rozwiertem wstępnym lub z otworem wykonanym na gotowo.
