Tuleja Taper Lock

Tuleja Taper Bush.

Specjalne gniazdo stożkowe w kole pasowym, daje możliwość połączenia wału z piastą poprzez tuleje Taper Lock czy tuleje Taper Bush. Koła pasowe z gniazdem pod tuleję mocującaTaper Lock to bardzo powszechne rozwiązanie konstrukcyjne przekładni pasowych. Tuleja mocująca Taper Lock - Taper Bush służy do łatwego montażu i demontażu kół pasowych.

Tuleja Taper Lock do montażu kół pasowych.

Tuleja Taper Bush jako łatwy montaż przekładni pasowej na wałach z kołami pasowymi.

 Tuleja Taper Lock i tuleja Taper Bush to tuleje stożkowe mocujące, które stosuje się dla łatwego posadowienia kół pasowych. Tuleja montażowa Taper Lock - Taper Bush występują z otworami metrycznymi i calowymi. Istnieje kilkanaście wielkości tulei montażowych stożkowych z możliwością posadawiania na wałach od fi 9mm do fi 125mm w standardzie.



Tuleje mocujące Taper Lock - tuleja Taper Bush - to tuleje mocujące przez zacisk do przekładni pasowych.

 Tuleja Taper Lock zwana również tulejami stożkowymi czy tulejami mocującymi służą do mocowania kół pasowych napędowych na osiach wałów. Dzięki takiemu rozwiązaniu, montaż jak i demontaż kół pasowych jest bardzo łatwy. Nie wymagają zastosowania dodatkowych narzędzi prócz klucza imbusowego. Tuleja mocująca Taper Lock do przekładni pasowych pozwalają również na wycentrowanie elementu transmisji mocy na wale, którego średnica leży w zakresie fi 10mm- fi 125mm.


Wykonanie tulei stożkowych mocujących Taper Lock Taper Bush pod koła pasowe:

  • z wysokiej jakości żeliwa GG25 a niektóre ze stali,
  • ze stali na specjalne zamówienie,
  • otwory cylindryczne metryczne i calowe o szerokim zakresie średnic.



Charakterystyka tulei mocujących Taper Lock - tulei Taper Bush.

  • dostępne rozmiary: 1008- 6050,
  • pozwalają na szybki, łatwy montaż i demontaż np. koła na wale,
  • rowki pod wpust mają wielkość znormalizowaną zgodnie z DIN i UNI,
  • samocentrujące elementy łączące, które gwarantują bardzo dużą dokładność w granicach 0,02 mm,
  • przy obciążeniu dynamicznym nie występuje wybijanie bezluzowego połączenia,
  • tuleje stożkowe taper mogą być stosowane w temperaturach dochodzących nawet do +180°C.



Zakresy średnic mocujących w tulejach taperlock, w zależności od wielkości mechanicznej - otwory metryczne (calowe w katalogu):

  • taperlock 1008 - 11 - 25mm,
  • taperlock 1108 - 11 - 28mm,

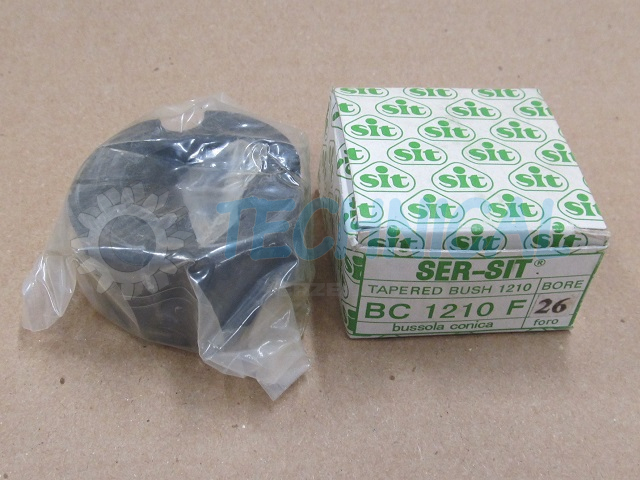

  • taperlock 1210 - 11 - 32mm,
  • taperlock 1215 - 12 - 32mm,
  • taperlock 1310 - 14 - 35mm,
  • taperlock 1610 - 12 - 42mm,

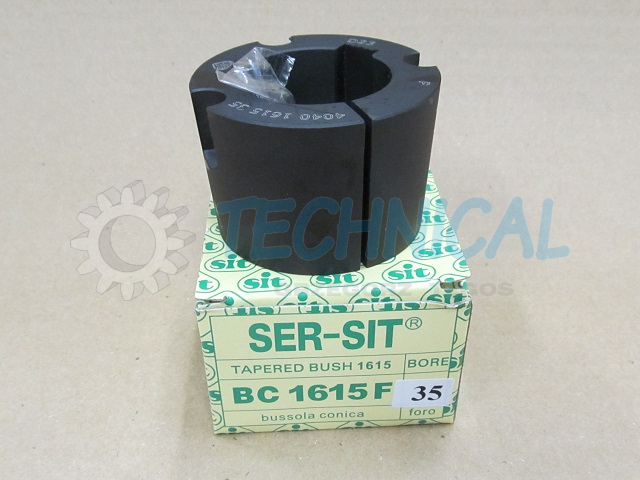

  • taperlock 1615 - 12 - 42mm,

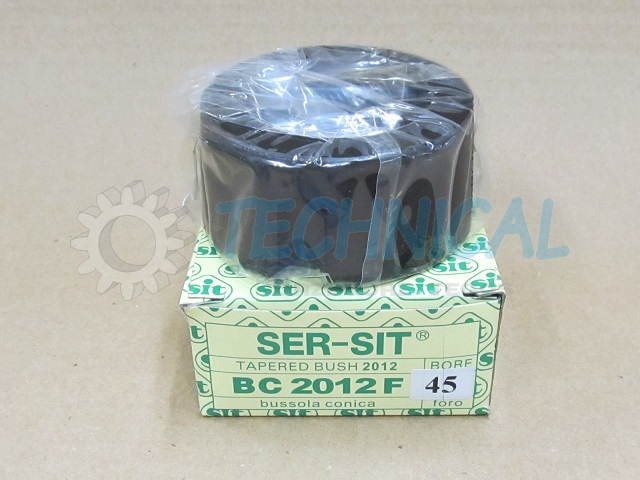

  • taperlock 2012 - 14 - 50mm,
  • taperlock 2517 - 18 - 65mm,

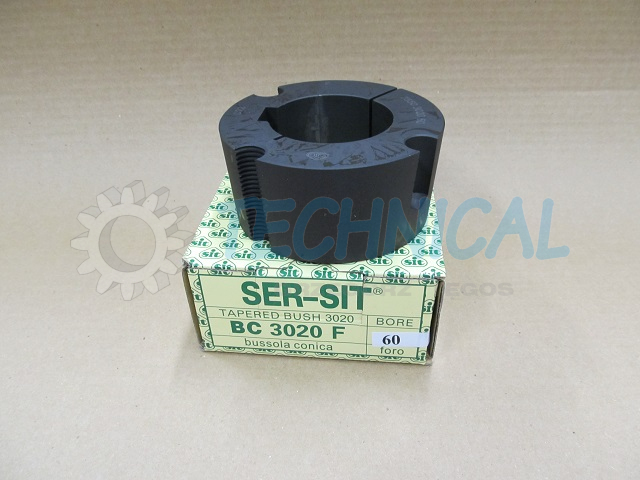

  • taperlock 3020 - 22 - 75mm,

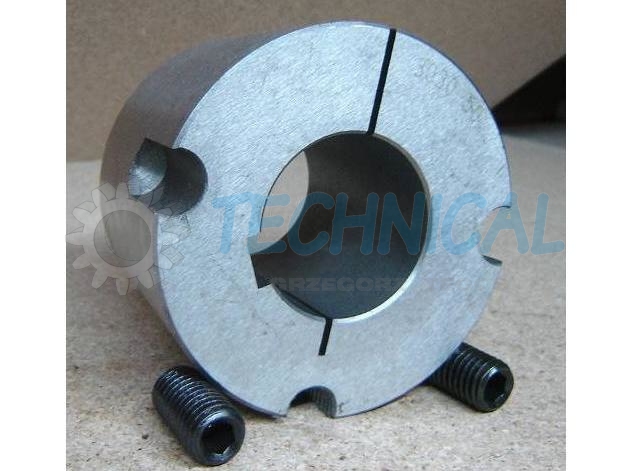

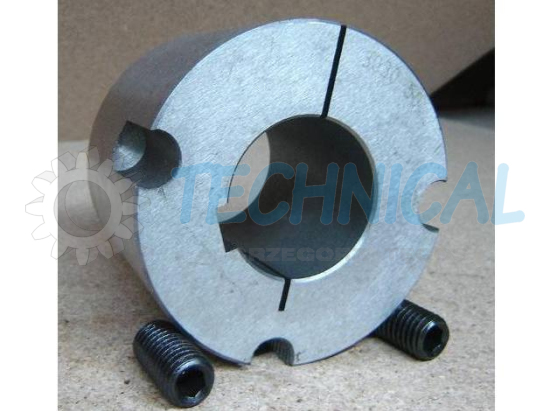

  • taperlock 3030 - 25 - 75mm,

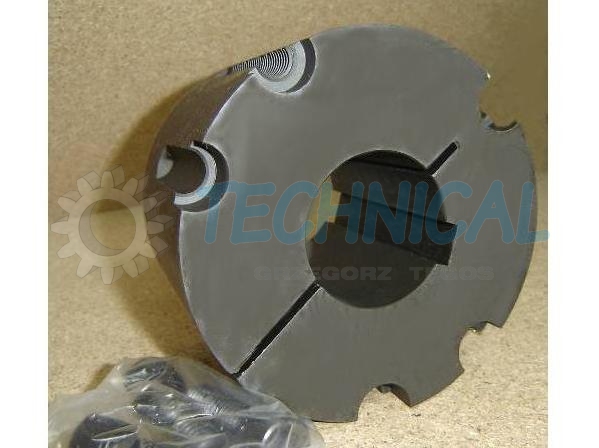

  • taperlock 3535 - 25 - 90mm,
  • taperlock 4040 - 40 - 100mm,
  • taperlock 4545 - 55 - 110mm,
  • taperlock 5050 - 50 - 125mm,
  • taperlock 6050 - 80 - 150mm.

Tak dla przykładu tuleje taperlock a możliwe standardowe otwory osadcze na wał maszyny z wpustem:

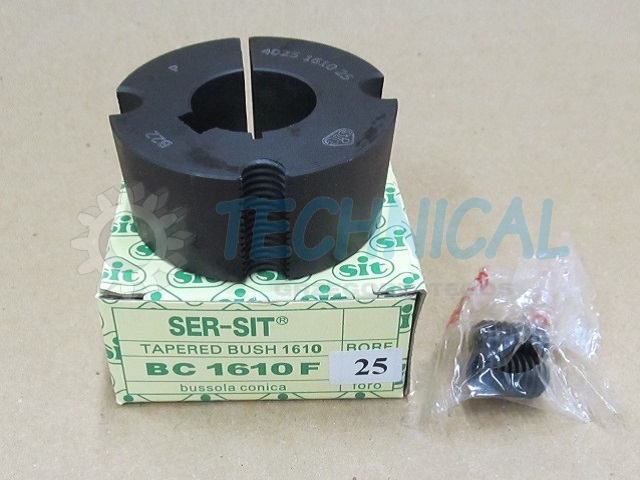

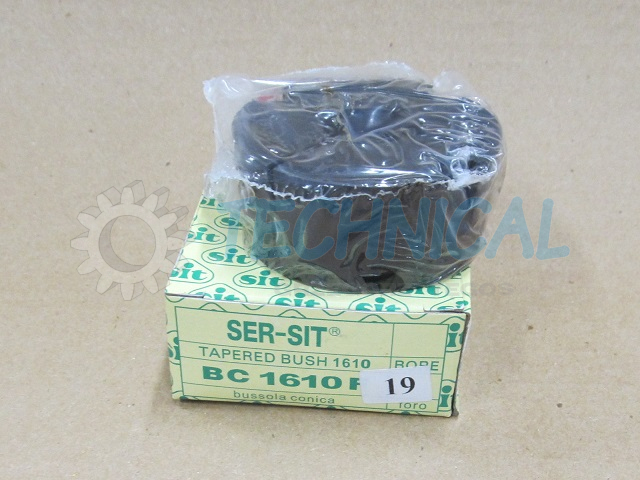

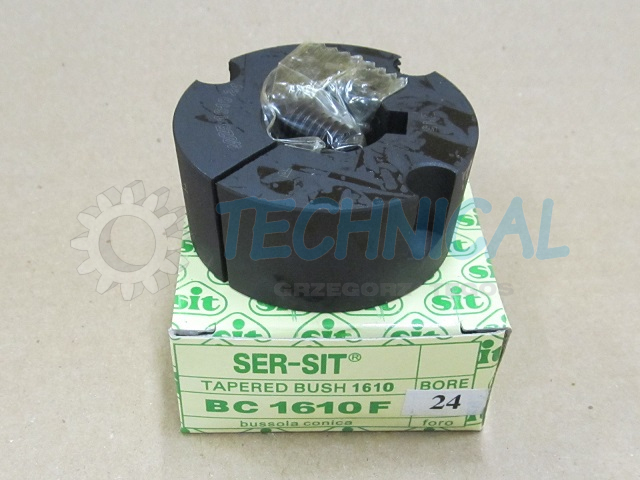

  • tuleja taperlock 1610 a otwory metryczne standardowe : 12, 14, 15, 16, 18, 19, 20, 24, 25,26, 28,, 30, 32, 35, 38, 40, 42mm.

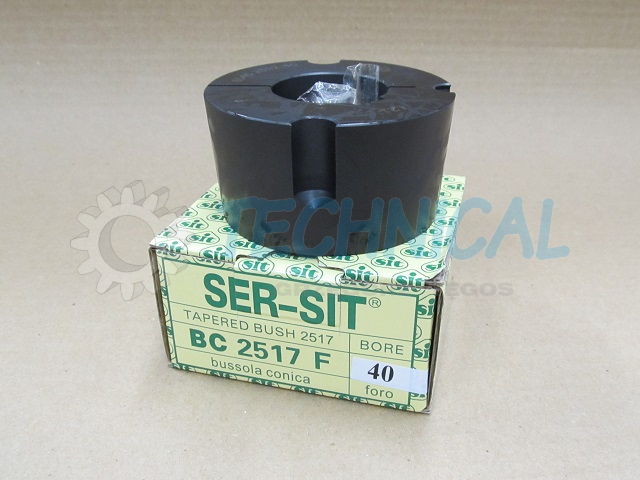

  • tuleja taperlock 2517 a otwory metryczne standardowe : 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50, 55, 60, 65mm.

 Czy używasz w swoich maszynach szybkomocujących tulei Taper Lock?

Czy często zmieniasz w swoich maszynach koła pasowe i zależy Ci na czasie?

Jeśli tak, Kup teraz i zastosuj tuleje Taper Lock!

Używając tuleje montażowe mocujące Taper Lock czt tuleje Taper Bush skracasz wydatnie czas montażu i demontażu!

Inni już to robią z sukcesem.

Tuleja taperlock czy tuleja taper bush to produkt marki europejskiej SIT

Producent SIT gwarantem wysokiej jakości tulei mocujących taper lock i tulei taperbush.



 Ze względu na szereg zalet mocujące tuleje Taper Lock - tuleje Taper Bush stały się idealnym rozwiązaniem dla przemysłu - skracając czas obsługi montażowej.
Stosowanie tulei mocująca Taper Lock pozwala uniknąć niezwykle kosztownych przestojów ze względu na swoją łatwość i szybkość montażu.

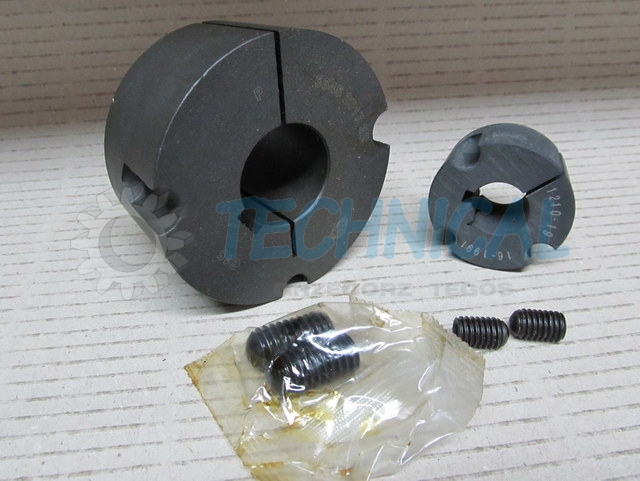

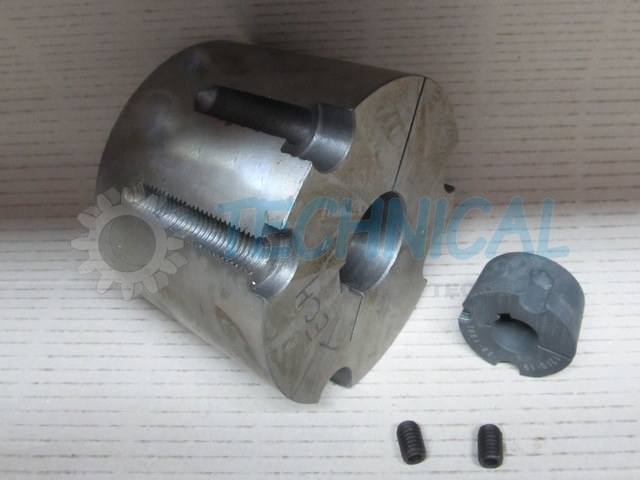

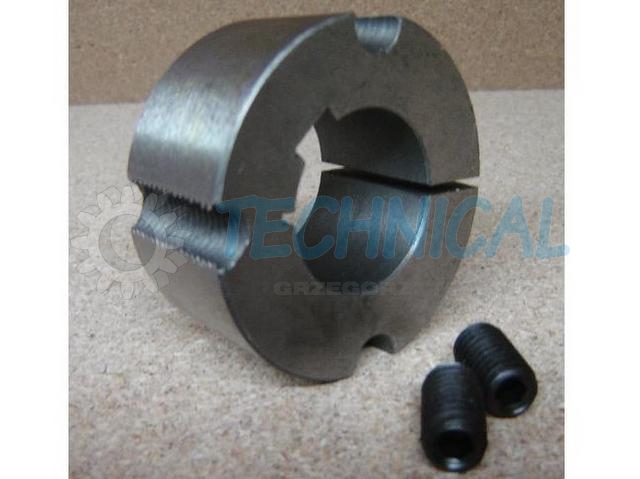

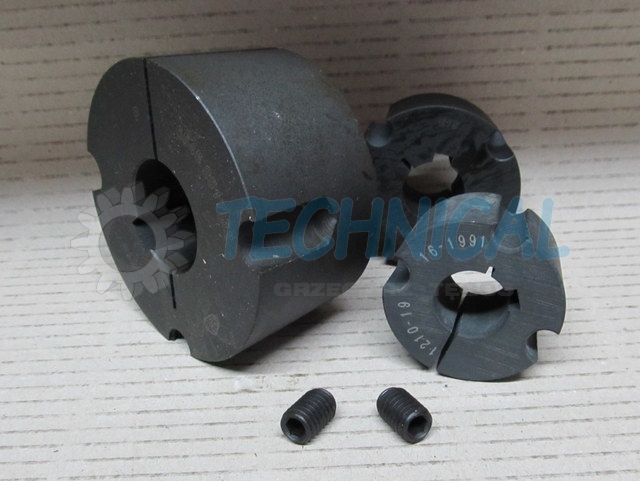

Galeria foto z tulejami mocującymi - montażowymi Taper Lock i Taper Bush.

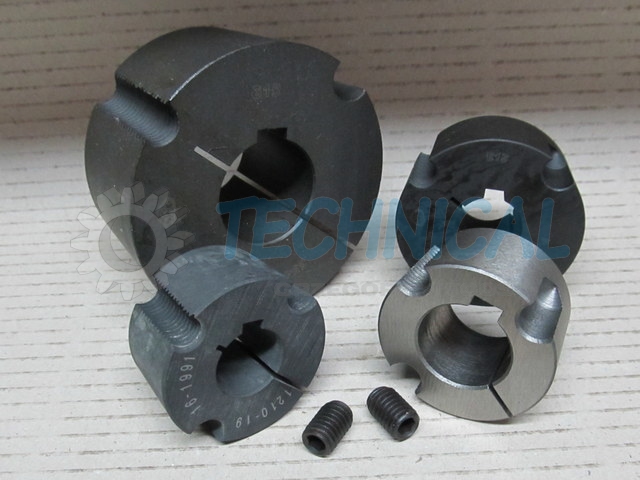

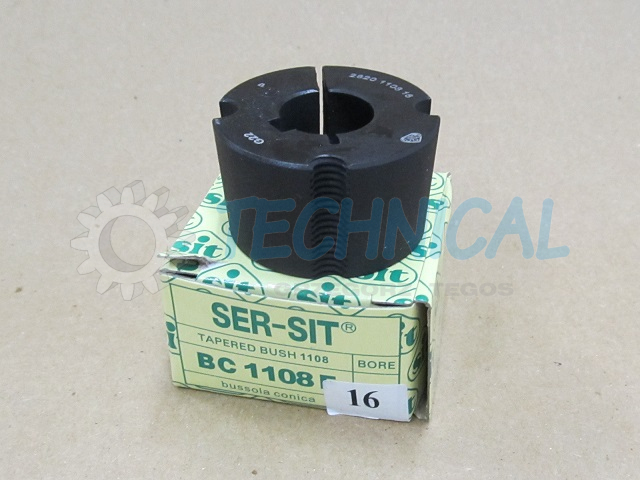

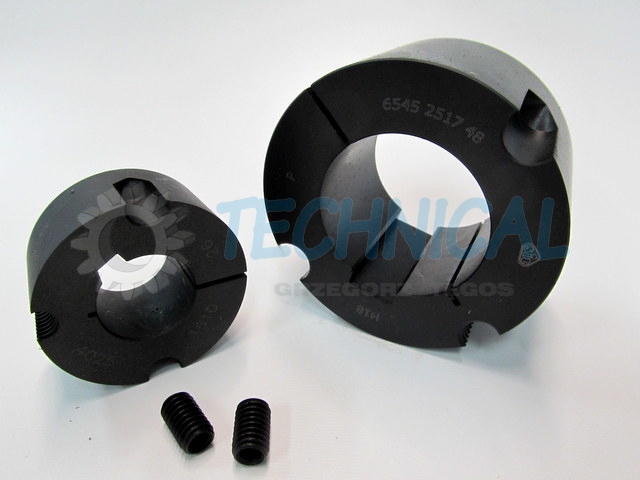

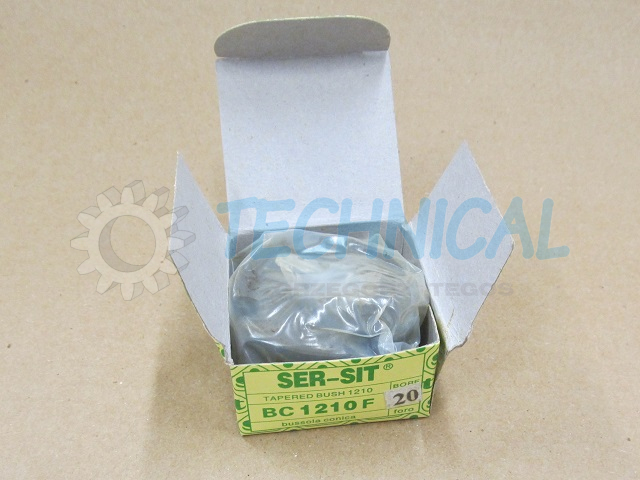

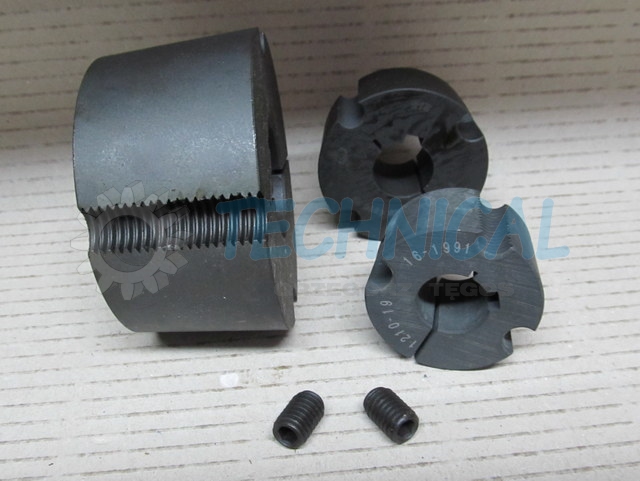

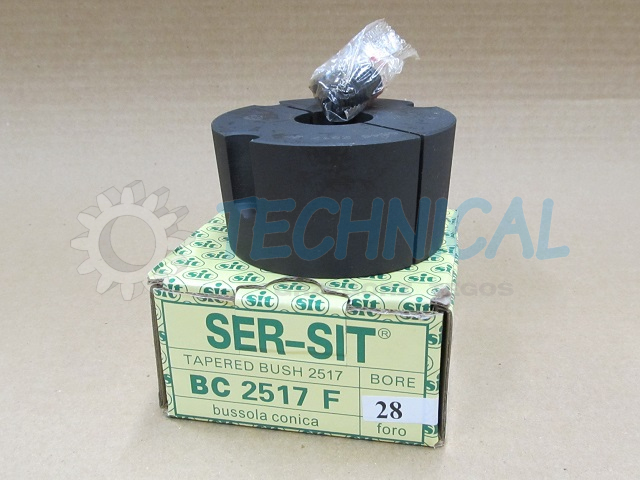

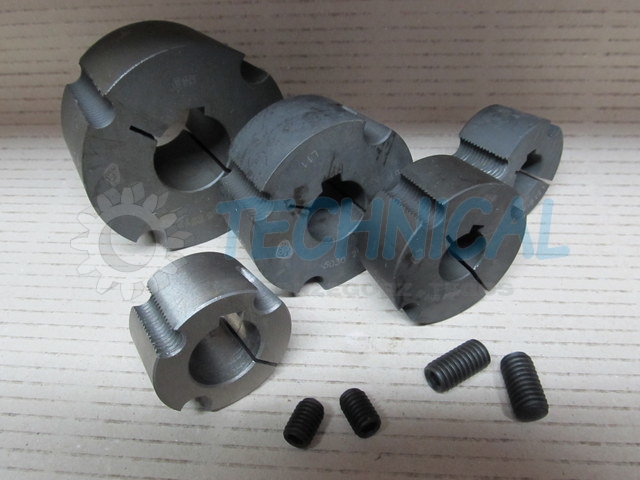

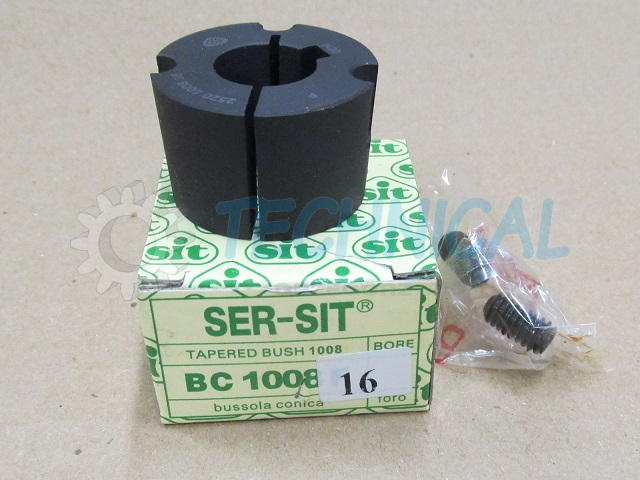

taperlock 2517taperlock 1610Tuleja mocująca Taper LockTuleja Taper Bush do kół pasowychTuleja Taper Lock do przekładni pasowejTuleje mocujące Taper Bush koła pasowego - na magazynie dostępne od ręki Tuleja Taper Lock - Tuleja Taper BushTuleje montażowe - mocujące koła pasowego Taper LockTuleja Taper Lock mocująca do przekładni pasowejtaperlock 1008Taperlock 1108Taperlock 1210 ⌀20Taperlock 1210Taperlock 1610 ⌀19Taperlock 1610Taperlock 1610 ⌀25Taperlock 1615Taperlock 2012Taperlock 2517Taperlock 2517 ⌀40Taperlock 3020
* = pole wymagane
  • Informujemy, że będziemy przetwarzać Państwa dane osobowe zgodnie z Rozporządzeniem RODO. Wszelkie zmiany można zgłaszać pod adresem: rodo@technical.pl

Przekładnie pasowe z użyciem tulei mocującej taper Lock to łatwy montaż i demontaż na wałach z wpustem. Szeroko stosowane i bardzo polularne tuleje mocujące taperlock 1610 i taperlock 2517 z otworami metrycznymi i calowymi - wg potrzeb aplikacji klienta.
Dzięki specjalnemu rozwiązaniu stożkowemu zastosowanemu w tulejach Taper Lock i tulejach Taper Bush, daje możliwość szybkiej obsługi przekładni pasowej. Tuleja mocująca Taper Lock daje możliwość precyzyjnego posadowienia koła pasowego na wale maszyny.
Tagi:
Tuleja taper bush, tuleja taper lock, tuleja mocująca taper lock, taperlock 2517, taperlock 1610, taperlock 1210, taperlock 1615, taperlock 2012, taperlock 1008, taperlock 1108, taperlock 3020.
