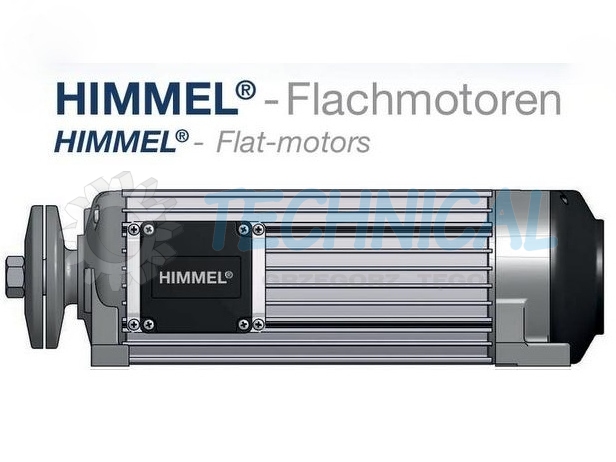

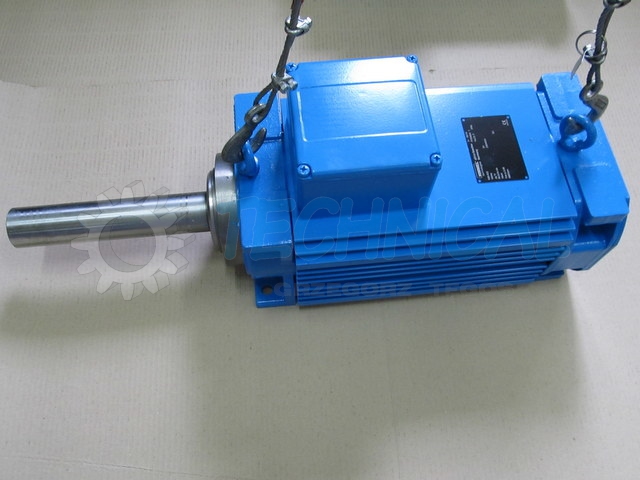

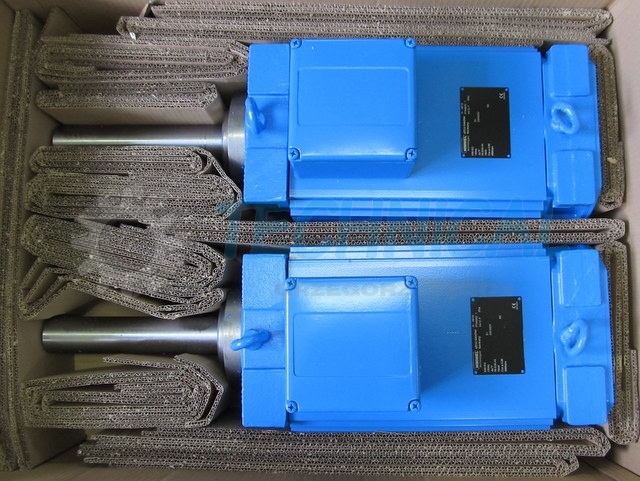

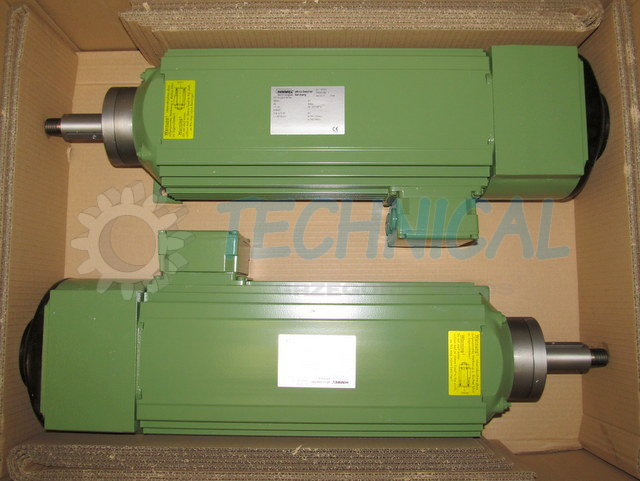

Silniki indukcyjne płaskie typu jamnik HIMMEL do napędu pił tarczowych i obrabiarek.

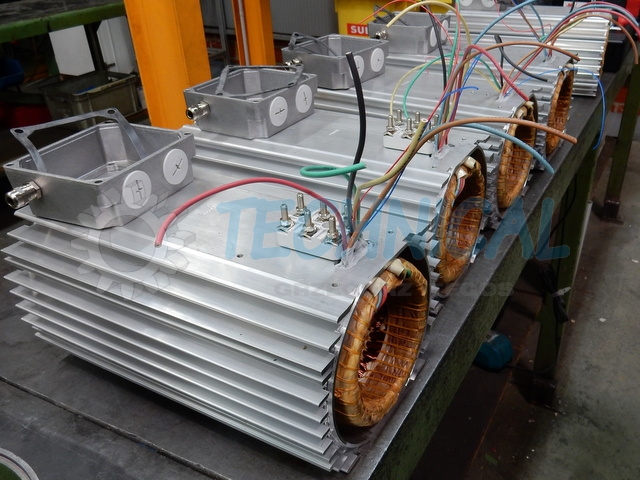

Silniki indukcyjne płaskie - jamnik HIMMEL-flachmotoren produkowane są w Niemczech dla przemysłu stolarskiego, kamieniarskiego, metalowego, tworzywowego itp tam gdzie potrzebna jest przecinarka tarczowa wiercenie czy frezowanie. Silniki płaskie jamnik HIMMEL są stacjonarnymi urządzeniami o wysokoobrotowym zastosowaniu. Konstrukcja silników indukcyjnych jamników HIMMEL odbiega od standardowych. Są wydłużone i z kilkoma rodzajami uchwytu narzędzia. Silniki indukcyjne do napędu pił tarczowych HIMMEL to niezawodna jakość i gwarancja długożywotności przy właściwej eksploatacji. Silniki płaskie falt motors Himmel to pięć wielkości z różnym wykonaniem łap stalowych lub żeliwnych i użebrowania aluminiowego z możliwością pracy od 50 Hz do 300Hz i od 3000 obr/min aż do 18 000 obr/min. Oferowany przedział mocy jest od 0,6 do 123kW przy rodzajach pracy S1  ;  S6-60%  ;  S6-40%. Silnik jamnik może być wyposażony w hamulec lub wyprodukowany bez hamulca.

Prędkości obrotowe przy silnikach jamnik_flat motors Himmel Flatmotoren

Prędkości obrotowe w silnikach jamnik wybieramy jako standardowe z katalogu względem kW i wielkości typoszeregu. Standardową prędkością obrotowa jest 3000 obr/min przy 50Hz. W katalogu silników jamnik Himmel znajdują się przykładowe prędkości obrotowe silników jamnik:

•   3 000 obr/min przy 50 Hz
•   6 000 obr/min przy 100 Hz
•   9 000 obr/min przy 150 Hz
•  12 000 obr/min przy 200 Hz
•  18 000 obr/min przy 300 Hz

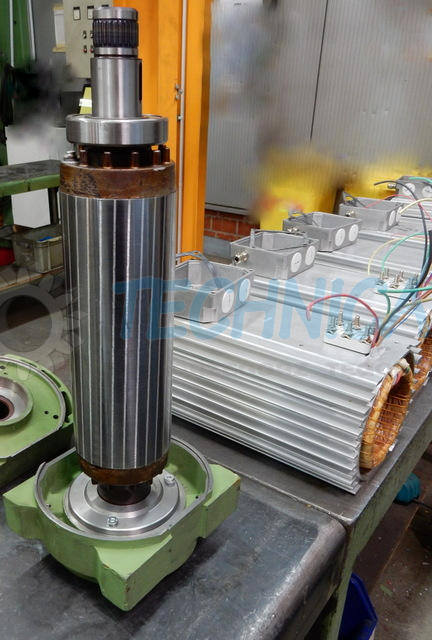

Zmianę standardowej prędkości obrotowej silnika jamnik Himmel uzyskuje się przez zastosowanie falownika - przemiennika częstotliwości. Silniki Himmel flat motors są przystosowane fabrycznie do pracy na podwyższonych obrotach (patrz tabela w katalogu). Silniki Flachmotoren Himmel mają zastosowane łożyska fabrycznie przygotowane do tak dużych prędkości obrotowych.

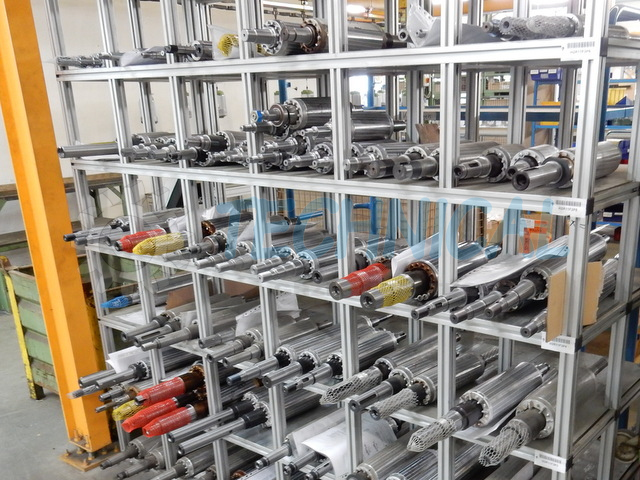

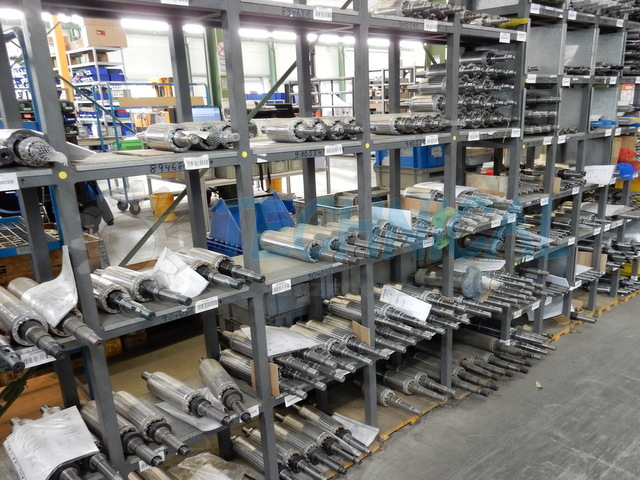

Wały silników płaskich powinny być wykonane z odpowiednią tolerancją, odpowiednio do używanych obrotów pracy, co warto uzgodnić przed zamówieniem silnika do pił i obróbki.

IP silników do pił tarczowych, frezowania i wiercenia Himmel flachmotoren

Silniki płaskie Himmel w standardzie wykonane są ze stopniem ochrony IP54. Istnieje również opcja katalogowa z wykonaniem IP55 która powinna być użyta do cięcia z użyciem wody. Silniki do cięcia kamienia, marmuru, granitu czy gumy narażone sa na rozbryzg wody z uwagi na konieczność użycia wody przy cięciu tych materiałów

Moc silników jamnik do pił tarczowych, frezowania i wiercenia Himmel flat motors

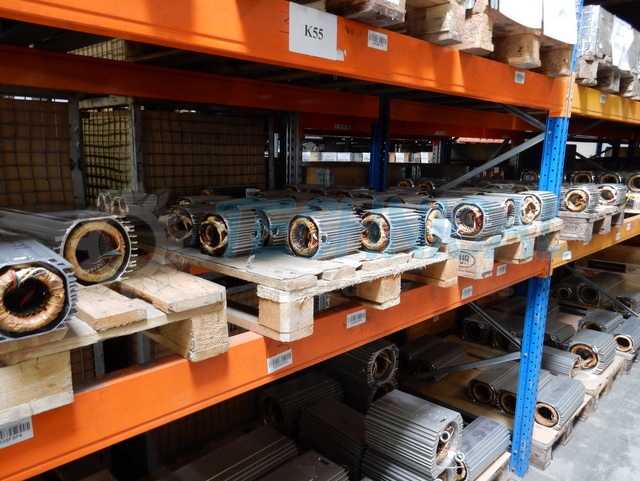

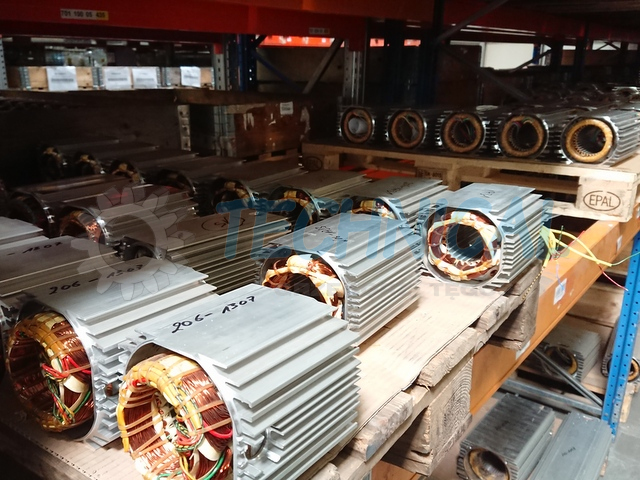

Fabryka silników płaskich o obniżonej osi Himmel ma do zaoferowania pięć wielkości silników płaskich, tj. : K55 ; K62 ; K75 ; K90 ; K112 ; K160. W tych pięciu wielkościach silników płaskich jamnik znajduje się po kilka typoszeregów z różnymi kW. Większe kW danej wielkości silnika płaskiego jamnik uzyskuje się przez wydłużenie silnika. Silniki płaskie jamnik Himmel rozpoczynają się od wielkości mocy 0,6 kW do 123 kW przy odpowiednich rodzajach pracy S1 ; S6-60% ; S6-40% itd. Przy pracy nieciągłej można obciążyć silnik jamnik Himmel krótkotrwale bardziej niż nominalnie dla pracy S1(patrz tabela)

Napięcie zasilania silników jamnik Himmel flachmotoren

Silniki jamnik Himmel flatmotoren w standardzie wszystkie typy przygotowane są do napięcia 3-fazy 400V przy 50Hz. Dodatkową możliwością dla wielkości K62 jest możliwość wyprodukowania silnika jamnik zasilanego napięciem 1 faza 230V przy 50 Hz. Istnieje możliwość dostawy silnika jamnik Himmel ze specjalnym napięciem zasilania niż katalogowe.

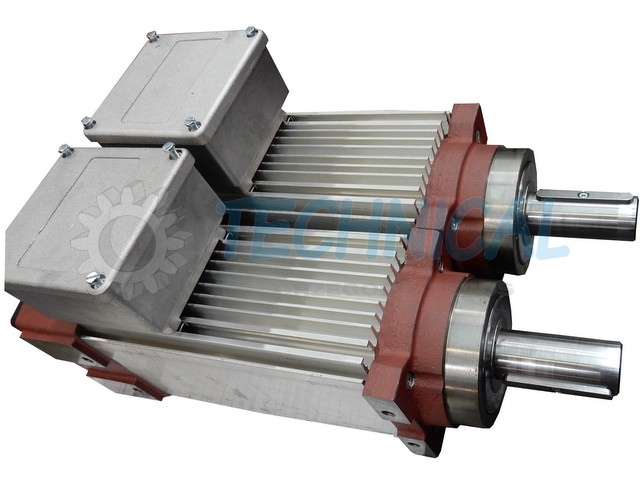

 Wykonania silników indukcyjnych do napędu pił i obrabiarek marki Himmel flachmotoren do narzędzi, mogą być dostarczone pod różne potrzeby użytkowania:

• jedno łożysko od strony roboczej + jedno łożysko od strony wentylatora
• dwa łożyska od strony roboczej + jedno łożysko od strony wentylatora (tabela obciążeń poprzecznych wału wyjściowego)
• praca w jednym kierunku
• praca w obu kierunkach (prawo i lewo)

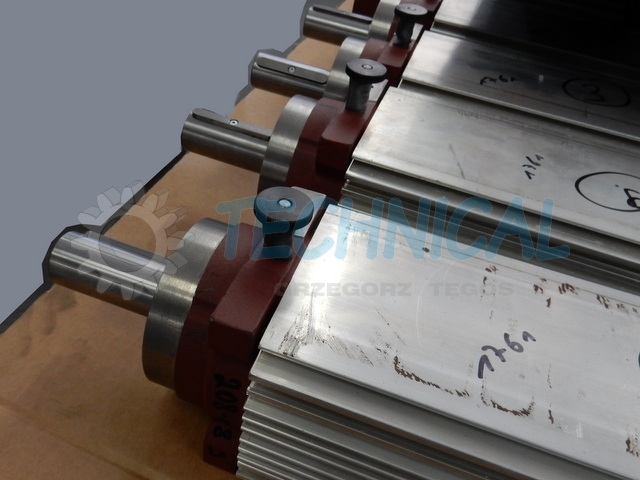

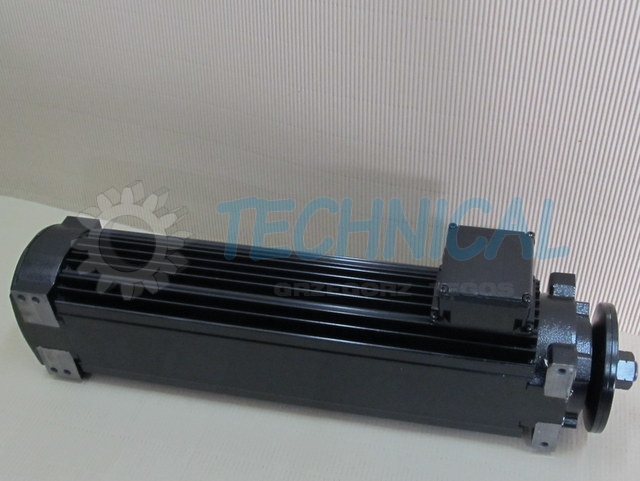

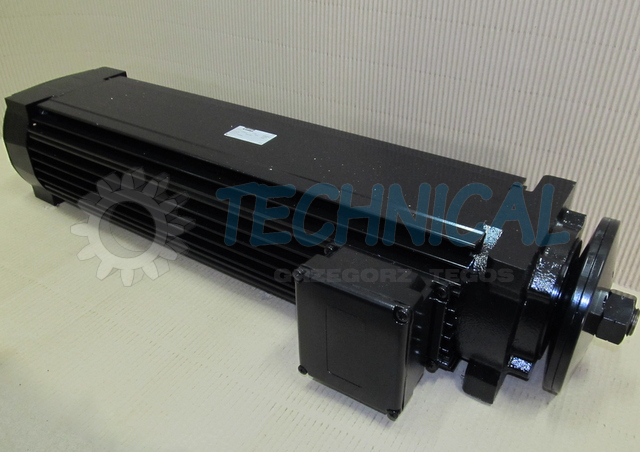

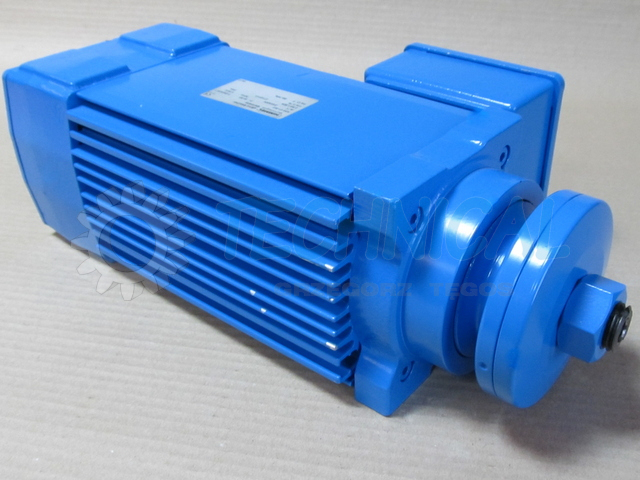

• wał z tarczą do piły tarczowej

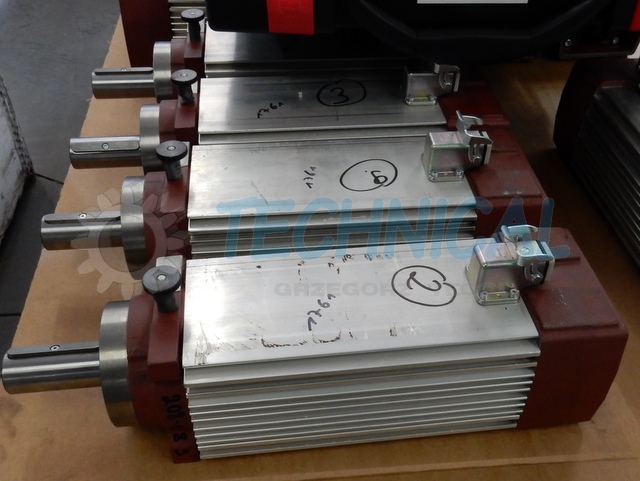

• wał z wpustem i jednym gwintem
• wał z wpustem i dwoma wewnętrznymi gwintami (lewy i prawy)

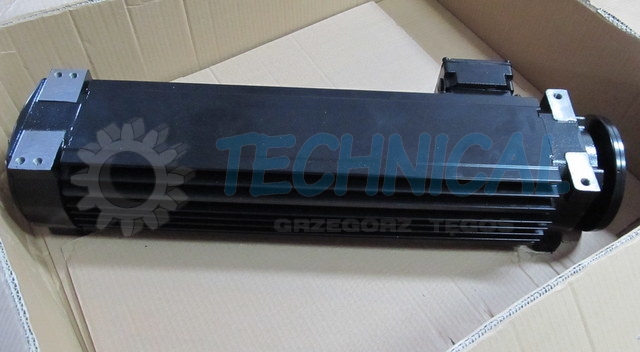

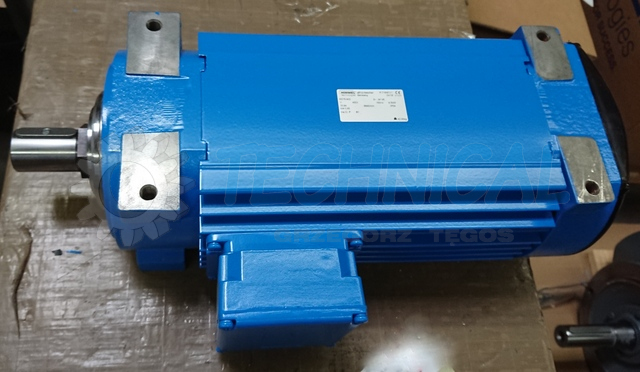

• łapy z gwintem obrobione względem wysokości silnika płaskiego (miejsce zamocowania)
• łapy z gwintem obrobione względem szerokości silnika płaskiego (miejsce zamocowania)

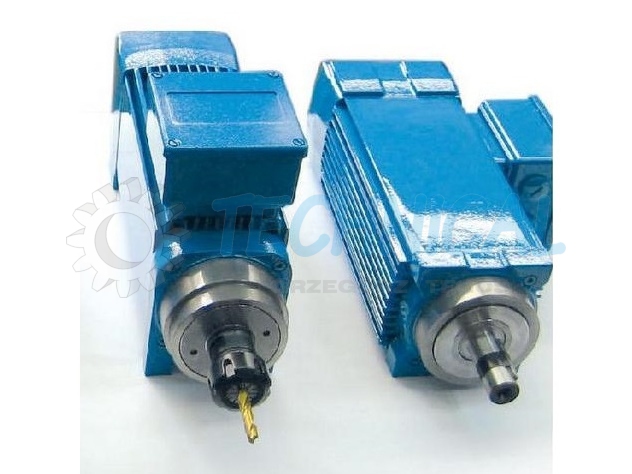

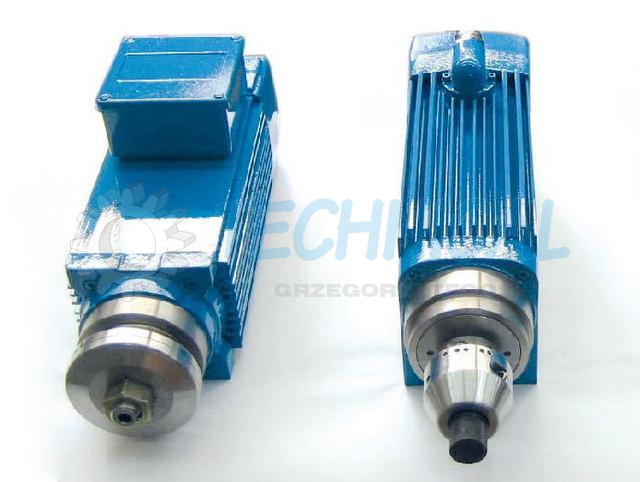

• wał z zewnętrznym gwintem i wewnętrznym stożkiem - system zaciskowego mocowania ER25 (3,5-16mm) DIN6499
• wał z hydraulicznym manualnym adapterem HSK-C 40

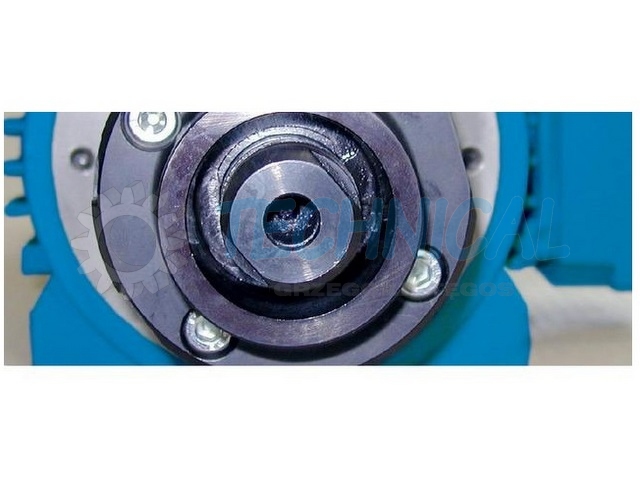

• wał z hydraulicznym manualnym zaciskiem o średnicy uchwytu, dla narzędzi min fi 25 h7
• wał z systemem Hydro-Format-System (do mocowania frezów)

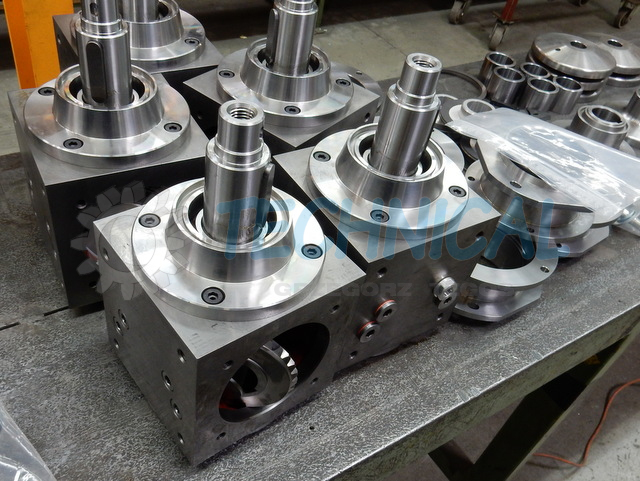

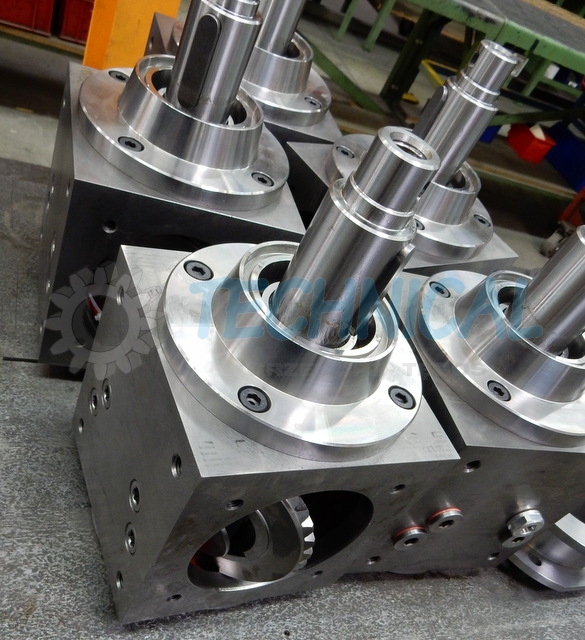

• wał z przekładnią kątową 1:1 lub 1:2 i z tarczą do piły tarczowej (ułożenie przekładni kątowych możliwe na 4 strony względem boków silnika)
• kołnierz z gwintami pod osłonę narzędzia (mocowanie do konstrukcji tylko za łapy silnika)

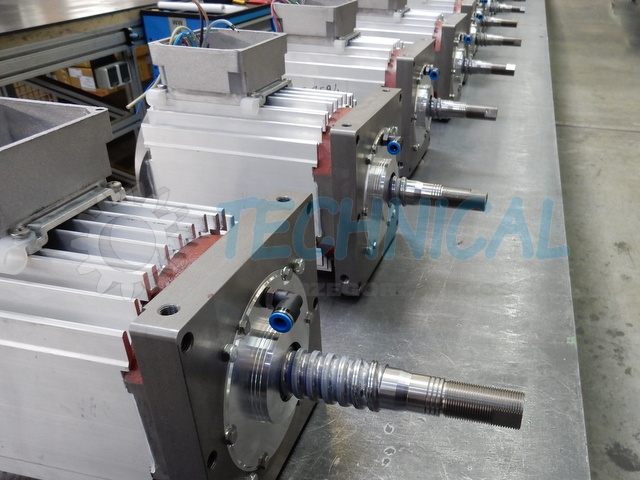

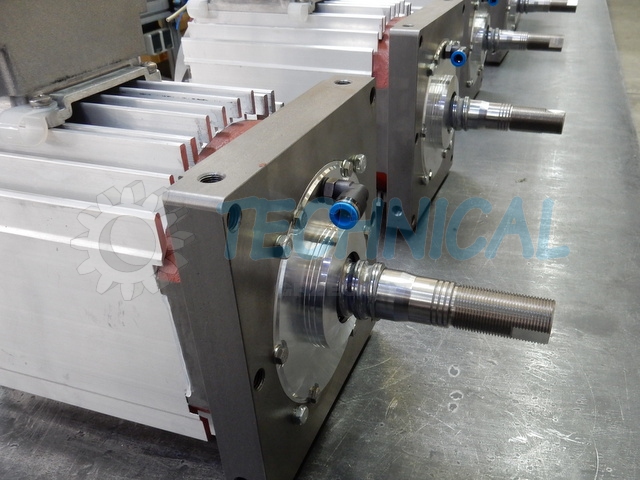

• automatyczny system mocowania narzędzi z adapterem HSK63F (zasilanie mocowania narzędzia 8 bar przez drążony wał do narzędzia, podłączenie powietrza G1/8'')

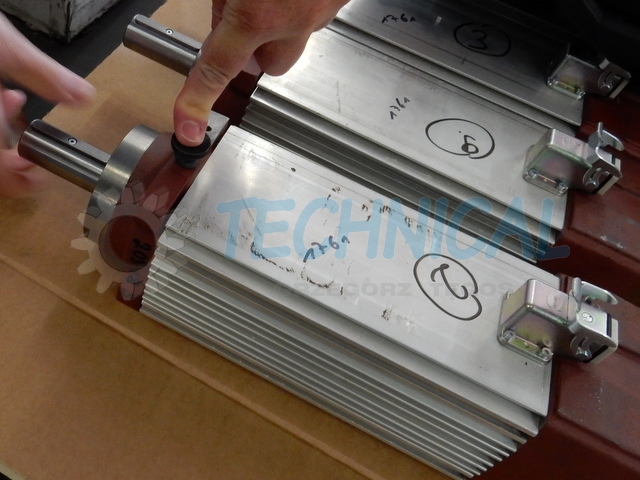

• blokada ręczna wału zabezpieczająca przez obrotem w czasie wymiany narzędzia
• silnik z hamulcem standard lub ze zwiększonym momentem hamowania
• silnik bez hamulca
• specjalny wał - wg rysunku klienta
• wał ze stali nierdzewnej
• specjalne napięcie zasilania
• ochrona termiczna PTC lub WT's
• specjalna puszka elektryczna z wyłącznikiem bezpieczeństwa stop, typu ''grzybek''
• wał z gwintem pozwalający na wysuwanie wału z korpusu i pozycjonowanie narzędzia



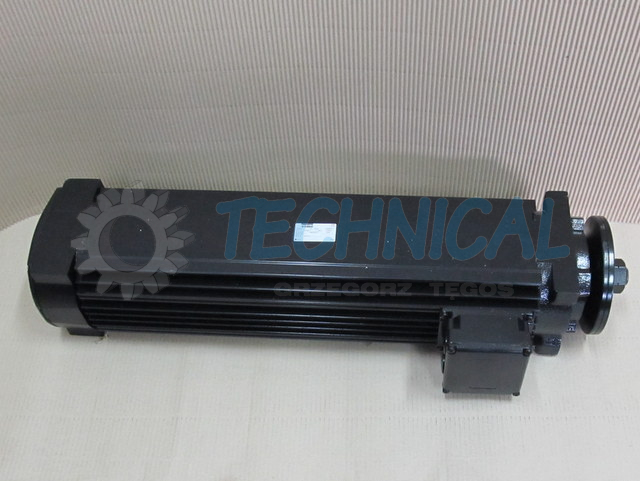

Pozycja pracy silnika indukcyjnego do pił i obróbki Himmel flachmotoren i ułożenie puszki elektrycznej

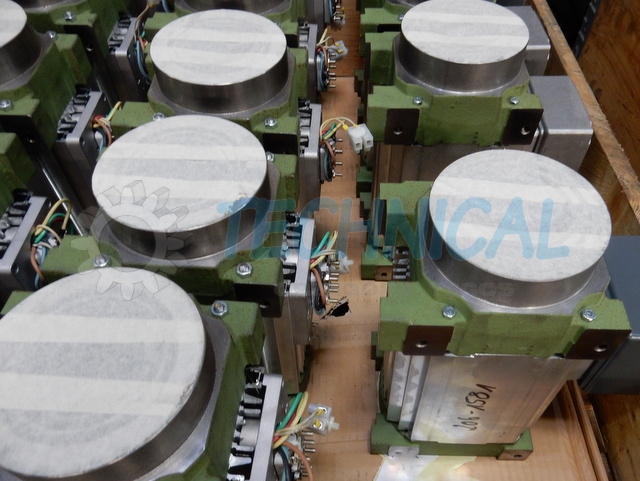

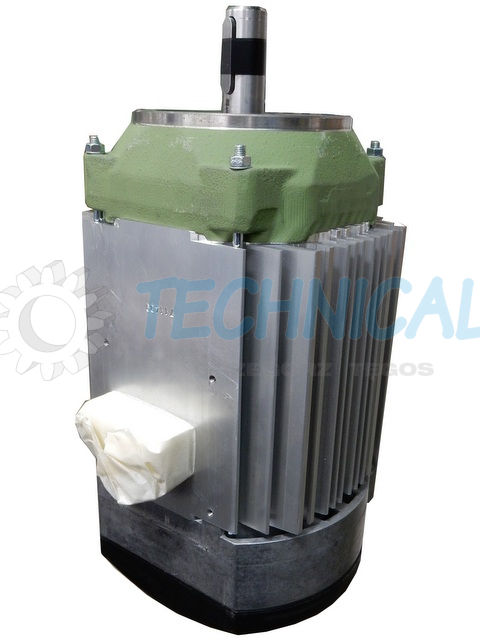

Ważnym jest aby określić pozycję pracy silnika jamnik a szczególnie przy pracy pionowej. W przypadku pracy pionowej wałem w dół lub wałem w górę są zastosowane specjalne łożyska pozwalające na prace w takiej pozycji.

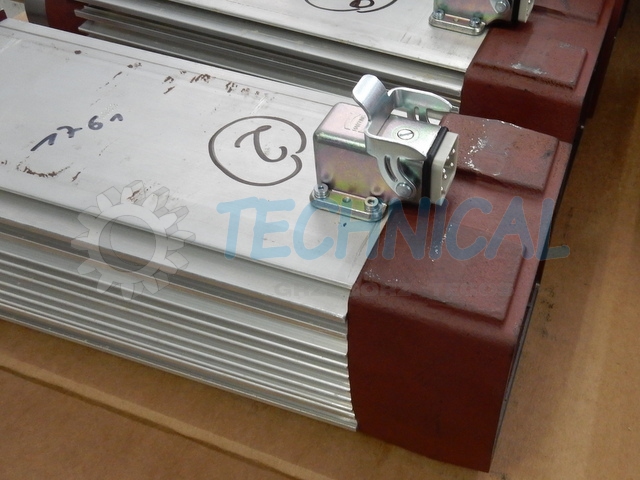

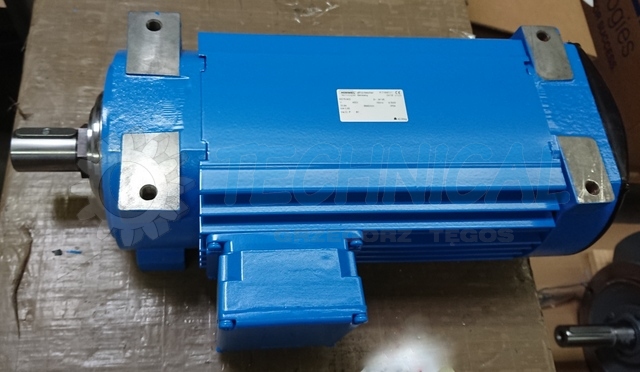

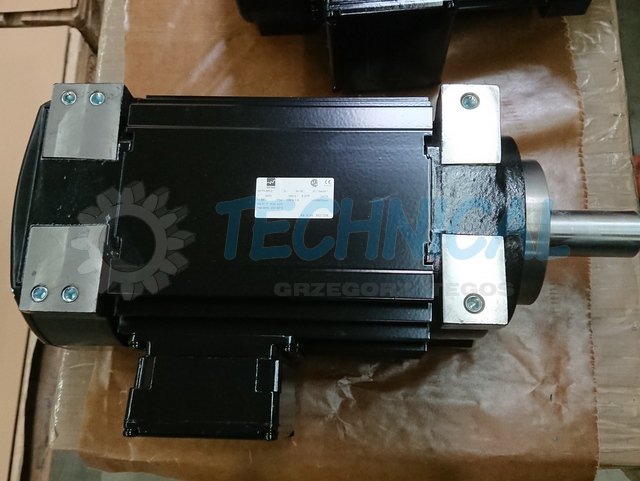

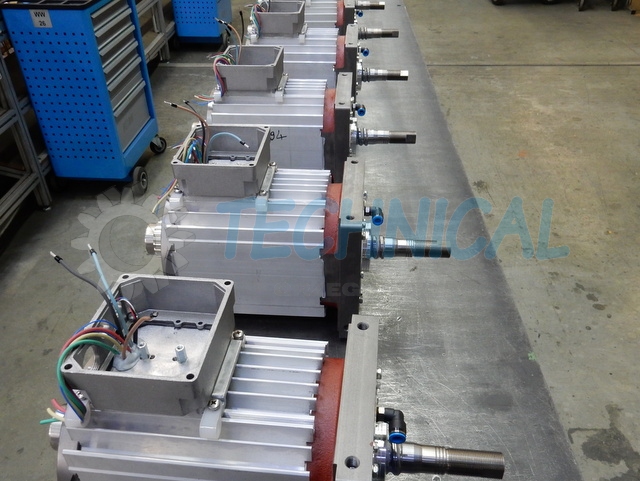

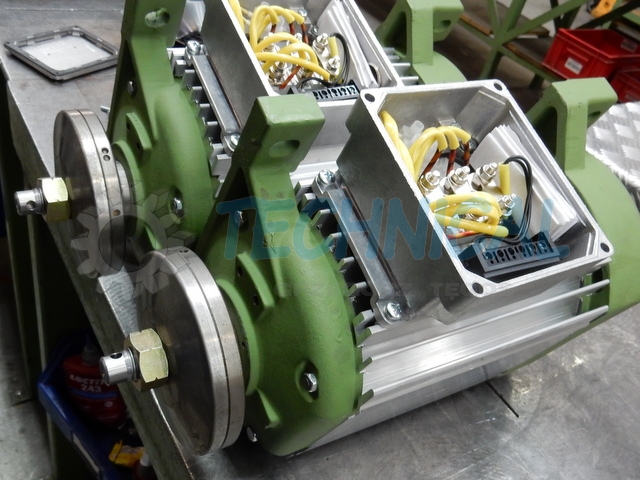

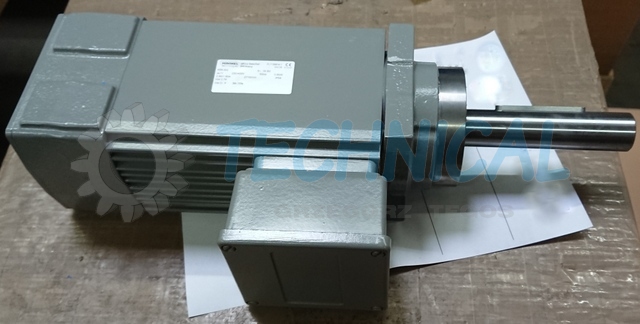

Proponowanych jest kilka rodzajów puszek elektrycznych jak i ich umiejscowienie. Standardowo na silniku jamniku puszkę mocuje się od strony zamocowanego narzędzia i takie ułożenie puszki elektrycznej umożliwia poprawne chłodzenie silnika. W przypadku niemożności takiego posadowienia puszki elektrycznej można puszkę elektryczną zamocować w pobliżu wentylatora lub od strony samego wentylatora na specjalnych odsadzeniach. W zamian za puszkę elektryczną silnik do pił może być wyposażony w kabel i końcówkę kabla 1 x M20x1,5 lub w złącze HAN 3A.

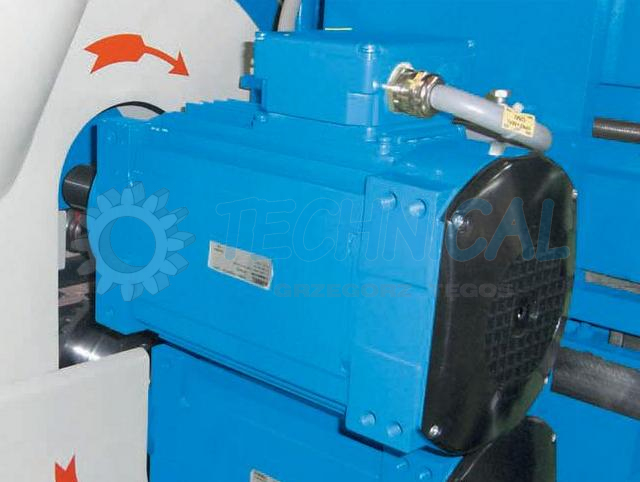

Zastosowanie silników płaskich Himmel tzw silniki jamniki

Dzięki kompaktowej i oszczędzającej miejsce konstrukcji, silniki płaskie HIMMEL® są idealne do frezowania, cięcia, nacinania, wiercenia, piłowania, obróbki skrawaniem lub szlifowania. Płaskie silniki Himmel pracują bez zarzutu nawet w trudnych warunkach

Najwyższa jakość europejska silników płaskich HIMMEL - nie najtańsze, ale warto!!!
