Pasy zębate PU z metra ELATECH: M ; V (otwarte i zgrzewane) SIT ; podziałki STD

Profil paska zębatego z metra STD5M ; STD8M ; STD14M.

Pasy zębate z metra o profilu STD mogą służyć do napędu liniowego lub do przenoszenia obrotów

Pasy zębate PU z metra z możliwością łączenia o profilu T ; AT ; TT marki ELATECH

Pasy zębate opracowane i produkowane przez firmę ELATECH są przygotowane do spełnienia różnych potrzeb inżynierskich projektów, dla zrealizowania napędu liniowego, przeniesienia napędu i zrealizowania transportu (pasy zębate z pokryciem) oraz dla precyzyjnego synchronizowania napędów. Pasy zębate ELATECH produkowane są ze specjalnego PU termoplastycznego o doskonałej odporności na ścieranie z użyciem linek stalowych czy innym kordem o doskonałej wytrzymałości na rozciąganie. Paski zębate mogą być wyposażone w tkaninę poliamidową od strony zębów (na zapytanie). Specjalna poliamidowa tkanina na zębach pasków zębatych zmniejsza współczynnik tarcia, poprawia zazębienie pasa zębatego z kołem zębatym pasowym i wydatnie zmniejsza hałas.



Pasy zębate ELATECH są certyfikowane zgodnie z dyrektywą RoHS 2011/65/ UE. Na specjalne zapytanie możliwe jest dostarczenie pasów zębatych z metra o właściwościach antyelektrostatycznych zgodnych z ISO 9563 oraz inne specjalne certyfikaty na zapytanie.



Pasek zębaty ELATECH w standardzie jest biały. Na życzenie możliwe jest dostarczenie pasów zębatych w innych kolorach.



Pasy zębate a inne kordy nośne niż standardowe linki stalowe
Dla zmaksmalizowania uniwersalności pasów zębatych i dla zaspokojenia różnych potrzeb aplikacyjnych jest możliwa na zapytanie inna konstrukcja pasów zębatych ELATECH z innymi linkami nośnymi takimi jak:

  • HPL wysokowydajne - wysokowytrzymałe linki stalowe: zwiększony przekrój kordu w porównaniu ze standardowymi pasami. Powoduje to mniejsze wydłużenie się pasa zebatego a tym samym zwiększa się dokładność pozycjonowania
  • HFE wysokoelastyczny kord: w tym samym przekroju umieszczonych jest więcej drutów skręconych w linkę. Powoduje to mniejsze naprężenia zginające co daje możliwość pracy pasa zębatego po mniejszych średnicach kół ok 30% niż standardowy pas.
  • INOX kord ze stali nierdzewnej, nadają się do aplikacji w agresywnych środowiska. Mają niższą wytrzymałość na rozciąganie niż standardowe kordy.
  • ArAMID kord: zwiększa elastyczność pasa i zmniejsza wagę pasa zębatego. Należy zauważyć przy stosowaniu pasów zębatych z kordem aramidowym, że kable stalowe oferują najlepsze parametry techniczne i stabilność wymiarową pasów.


Tolerancje tabelaryczne długości pasa obowiązują dla wzmocnienia stalowym kordem. W przypadku innych materiałów kordów pasa (aramidowych, z włókna szklanego) tolerancja długości może być zmienna.

Paski zębate standardowy kord a właściwości mechaniczne:
• Doskonała stabilność wymiarowa
• Wysoka odporność na ścieranie
• Niskie naprężenie wstępne i niskie obciążenie wałów
• Bezobsługowe
• Wysoka precyzja pozycjonowania liniowego i kątowego
• Wysoka wydajność


Paski zębate ELAtech i ich właściwości chemiczne a wysoka odporność na:
• Hydroliza
• Ozon
• UVA
• Starzenie się
• Oleje, smary i tłuszcze
• Benzyna
• Dobra odporność na kwasy
• Zakres temperatur roboczych dla standardowego materiału -10 ° C + 80 ° C (chwilowo do 110 ° C). W przypadku bardzo niskiej temperatury pracy, materiałem specjalnym jest mieszanka poliuretanowa termoplastyczna dostępne na zapytanie
• Produkcja pasów bez użycia silikonu


Pasek zębaty STD 5M • Poliuretanowy pasek zębaty z ewolwentowym zębem, stalowymi linkami o wysokiej wytrzymałości na rozciąganie i wysokim momentem obrotowym • Profil zęba zgodny z ISO 13050 • Podziałka metryczna 5 mm • Niski poziom hałasu w napędach o dużej prędkości • Zapewnia doskonałą niezawodność podczas pozycjonowania liniowego i przenoszeniu małej mocy przekładni pasowej • Specjalny profil zapewnia płynne działanie napędu



Pasek zębaty STD 8M • Poliuretanowy pasek zębaty z ewolwentowym zębem, stalowymi linkami o wysokiej wytrzymałości na rozciąganie i wysokim momentem obrotowym • Profil zęba zgodny z ISO 13050 • Podziałka metryczna 8 mm • Niski poziom hałasu w napędach o dużej prędkości • Zapewnia doskonałą niezawodność w pozycjonowaniu liniowym i przenoszeniu średniej mocy a zaaplikowany w przekładni pasowej zębatej • Szeroko stosowane w drzwiach automatycznych • Specjalny profil zapewnia płynne przenoszenie napędu



Pasek zębaty STD 14M • Poliuretanowy pasek zębaty z ewolwentowym zębem, stalowymi linkami o wysokiej wytrzymałości na rozciąganie i wysokim momentem obrotowym • Profil zębów zgodny z ISO 13050 • Podziałka metryczna 14 mm • Niski poziom hałasu w napędach o dużej prędkości • Linki stalowe nośne o możliwości przenoszenia dużych obciążeń przy bardzo małym wydłużeniu pasa zębatego • Doskonała wydajność w zastosowaniach dźwigowych • Specjalny profil zapewnia płynną transmisję mocy




Pasy zębate STD poliuretanowe ELATECH znajdują zastosowanie wszędzie tam, gdzie wymagana jest wysoka wydajność i precyzyjne oraz solidne przenoszenie mocy a szczególnie tam gdzie potrzeba płynnego przekazywania mocy.


Pasek zębaty STD z metra z linkami stalowymi, SIT Elatech

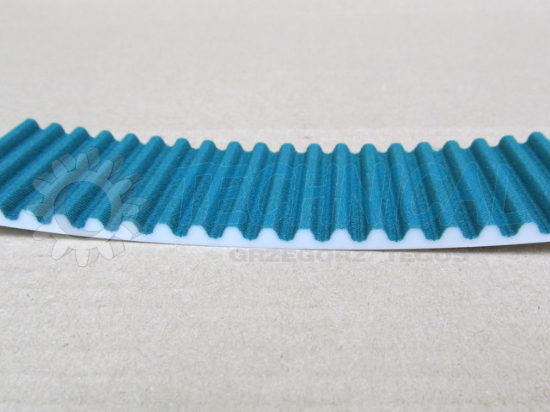

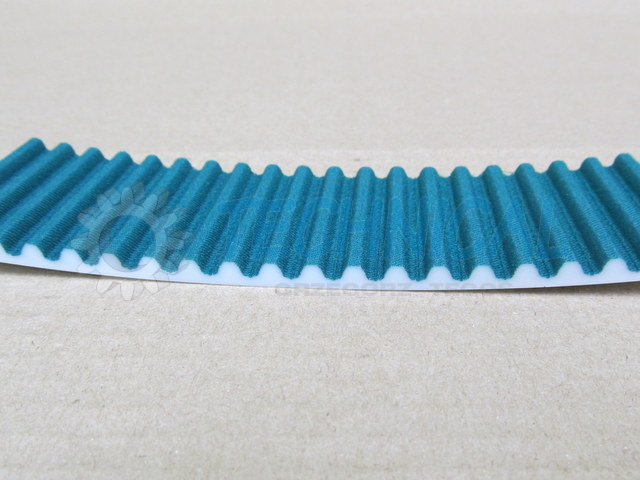

Paski zębate STD z metra z linkami stalowymi mogą być otwarte lub zgrzane w pętlę. Na pasach zębach STD na ich powierzchni płaskiej i z zębami można umieścić tkaninę, która dodatkowo wyciszy napęd.
