Precyzyjne przeguby Cardana_Kardana z szybkozłączem do 1000 i 4000 obr/min

Te precyzyjne przeguby Kardana_Cardana z szybkozłączem występują jako pojedyńczo łamane.

Dzięki zastosowaniu szybkozłączki w precyzyjnych przegubach Cardana osiągamy łatwość i szybkość zasprzęglania wałów

Precyzyjne przeguby Cardana z szybkozłączem

Główki Cardana służą do połączenia dwóch wałów względem siebie ustawionych pod kątem lub w osi oraz przenoszenia bezluzowo momentu obrotowego w zakresie do1000obr/min typ E i w zakresie nawet do 4000 obr/min, typ H. Są również wykonania precyzyjnych wałów Cardana do 5000obr/min. Precyzyjne wały i przeguby Kardana znajdują wszędzie tam zastosowanie gdzie występuje przesunięcie promieniowe wałów łączonych względem siebie.


Wykonanie precyzyjnych przegubów Kardana:

- stal zwykła

- stal szlachetna (specjalne wykonanie na zapytanie)


Przeguby i wały Cardana występują jako:

- przegub Cardana pojedynczo łamany, typ E lub H

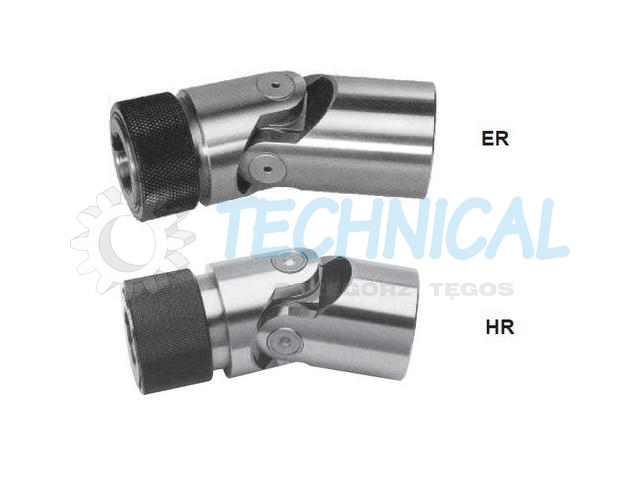

- przegub Cardana pojedynczo łamany z szybkozłączką typ ER i HR

- przegub Cardana podwójnie łamany ED lub HD

- wał Cardana rozsuwny ze zmienną długością typy EA i HA


Przeguby Cardana Główki Kardana mogą też zostać wykonane ze stali nierdzewnej, dzięki czemu znajdują zastosowanie w instalacjach, które mają kontakt z żywnością oraz w środowiskach agresywnych chemicznie.


Charakterystyka precyzyjnych przegubów Cardana:

- kompensacja zmiany położenia łączonych wałów;

- tworzą układ równobieżny – tzn. prędkości obrotowe wału czynnego jak i wału biernego są sobie równe- wał Cardana (wał pośredni) - obraca się ze tą samą prędkością obrotową.

- maxymalny kąt pracy to 45º dla wałów Cardana E , H - pojedynczych łamanych i 90º dla wałów ED , HD - podwójnie łamanych.

- maxymalna prędkość to 1000 obr/min dla typu E, podczas gdy dla typu H do 4000 obr/min.


Zastosowanie precyzyjnych przegubów i wałów Kardana:

- przeguby Cardana służą do łączenia wirujących wałów urządzeń, których osie przecinają się pod kątem lub są równoległe

- wały Cardana do kompensacji rozsuwu wałów napędowego i napędzanego

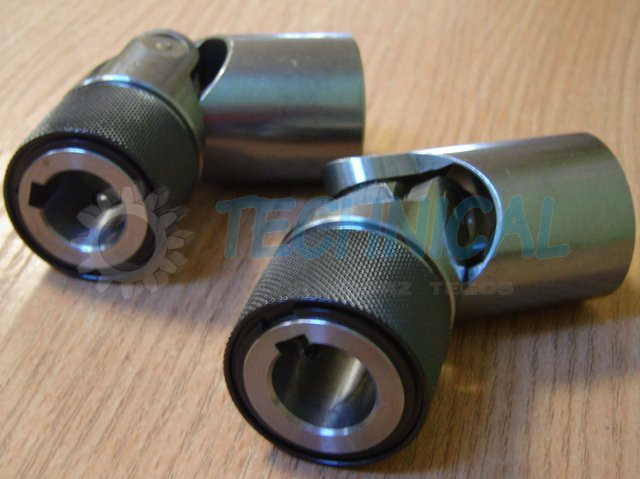

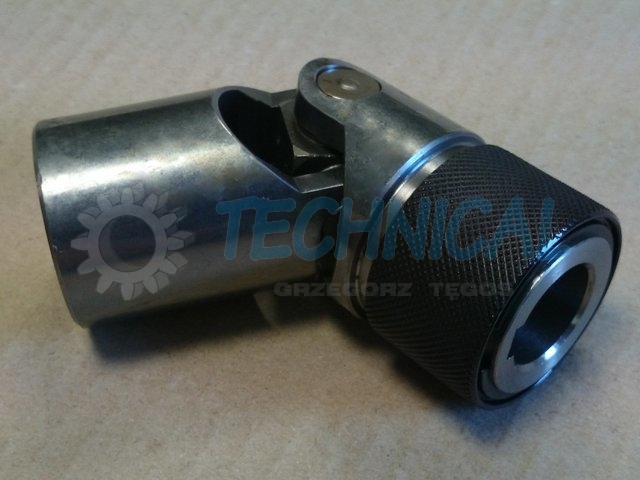

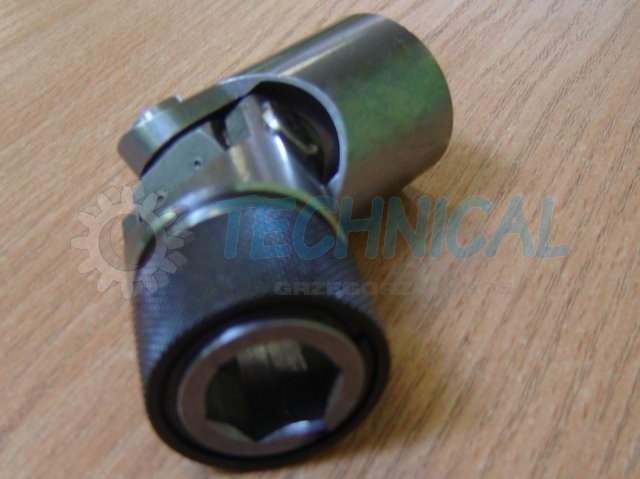

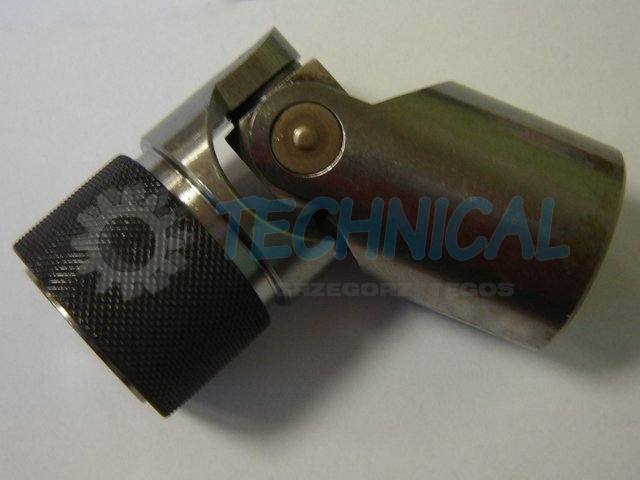

Główka precyzyjna Cardana_ze szybkozłączemPrzegub precyzyjny Kardana_ze szybkozłączem z otworem cylindrycznym marki SITPrzegub precyzyjny Cardana_ze szybkozłączem z otworem sześciokątnym, marki włoskiej SITPrecyzyjne przeguby Cardana z szybkozłączką, marki SIT
Głównym wyposażeniem precyzyjnych przegubów Cardana jest szybkozłączka. Z drugiej strony może być otwór przyłączeniowy cylindryczny z wpustem i bez. Również w główkach Cardana mogą być wykonane otwory kwadratowe czy sześciokątne
Tagi:
Przeguby Cardana z szybkozłączem, Wały Cardana z szybkozłączem , Główka Cardana z szybkozłączem

Dane o produkcie

Katalog

Wyposażenie

Głównym wyposażeniem precyzyjnych przegubów Cardana jest szybkozłączka. Z drugiej strony może być otwór przyłączeniowy cylindryczny z wpustem i bez. Również w główkach Cardana mogą być wykonane otwory kwadratowe czy sześciokątne
