Przeguby kulowe i wały rozsuwne kulowe.

Przegub kulowy i wał kulowy rozsuwny to dobra alternatywa dla precyzyjnych przegubów Kardana.

Przegub kulowy posiada specjalną budowę samego przegubu, która jest w kształcie kuli.

Przeguby kulowe i wały rozsuwne kulowe



W maszynach potrzeba połączyć dwa wały umieszczone względem siebie pod kątem lub z przesunięciem promieniowym. Do tego celu można użyć przegubów kulowych pojedynczych czy przegubów kulowych podwójnych w przesunięciach promieniowych. Dodatkowo dla kompensacji odchyłek poosiowych można zastosować wały kulowe rozsuwne.



Przeguby kulowe mogą być dobra alternatywą dla przegubów precyzyjnych Cardana. Przeguby kulowe przy takim samym rozmiarze co przeguby precyzyjne mogą przenieść większe Nm.



Cechy przegubu kulowego

  • brak elementów szybko zużywających się
  • przegub w kształcie kuli
  • przenoszą stosunkowo duży moment obrotowy przy małych gabarytach
  • prędkość obrotowa do 500 obr/min
  • kąt skoszenia do 35 st
  • trwały jak na przegub
  • dobra cena
  • kompensacja odchyłek



Przeguby precyzyjne kulowe mogą być zabezpieczone powierzchniowo przez:

  • chromowanie
  • chromianowanie na oliwkowo
  • chromianowanie na żółto
  • fosforanowanie
  • cynkowanie



Produkt europejski.



Istnieje możliwość wykonania przegubów kulowych czy wałów kulowych rozsuwnych wg rysunku

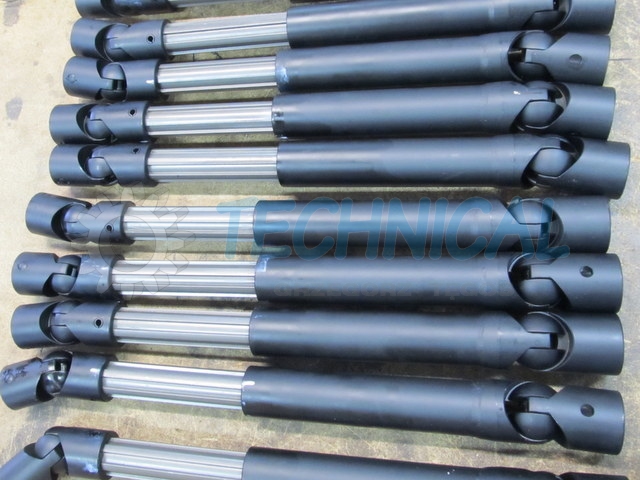

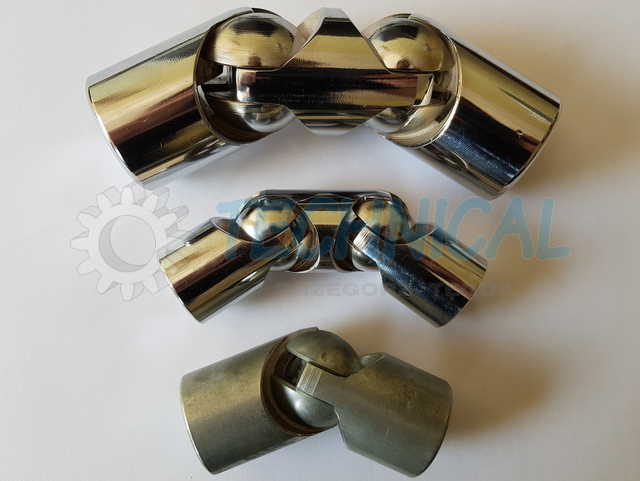

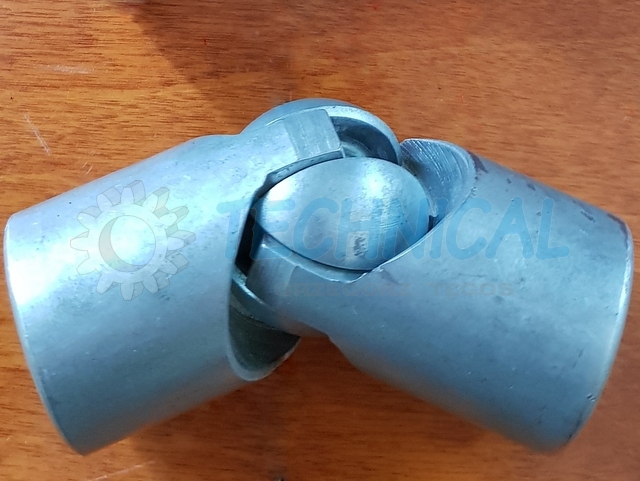

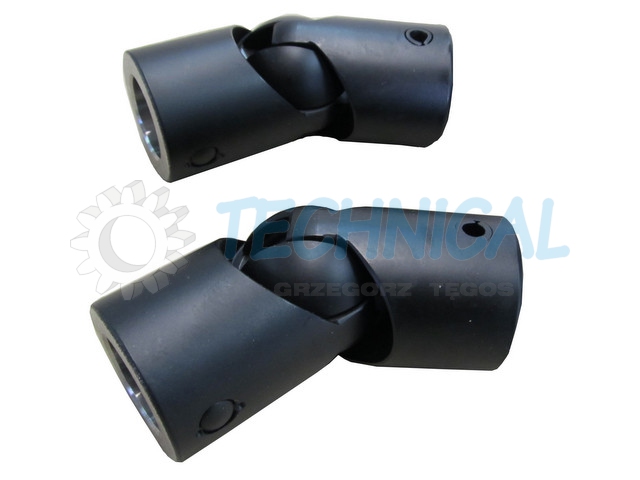

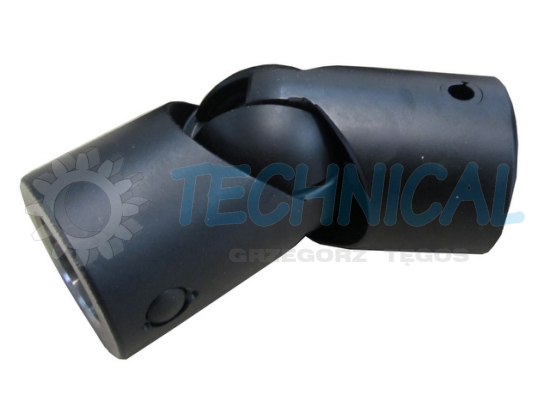

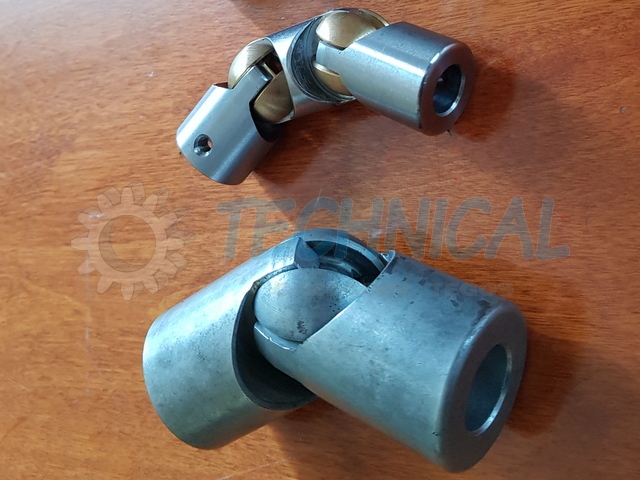

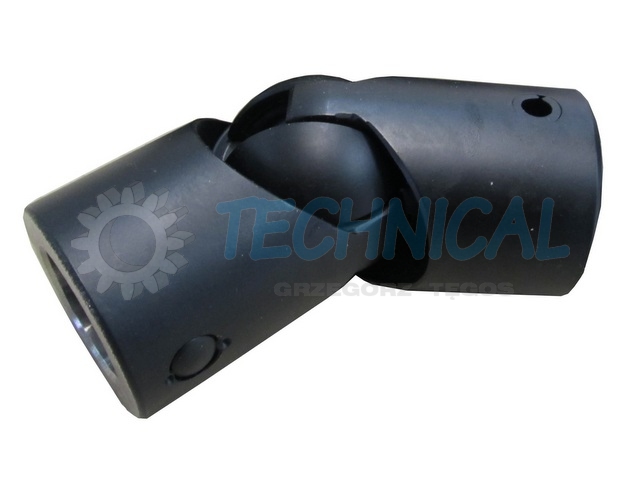

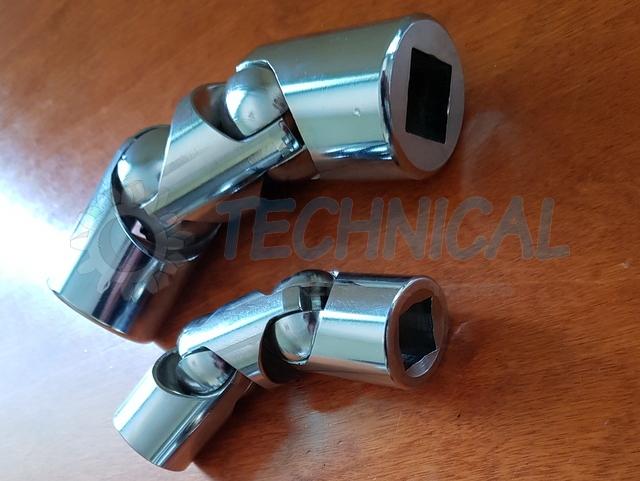

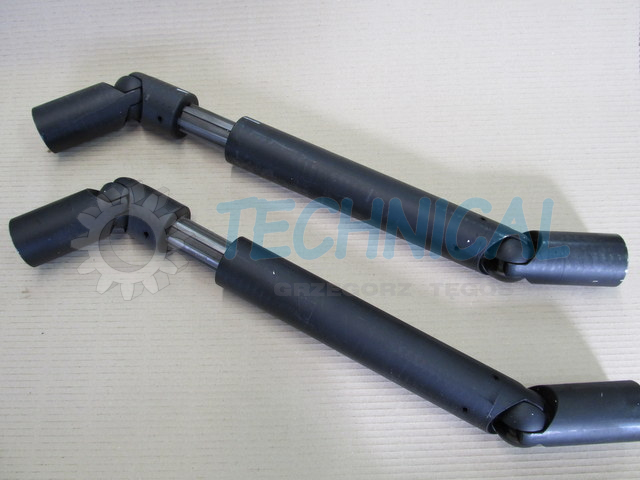

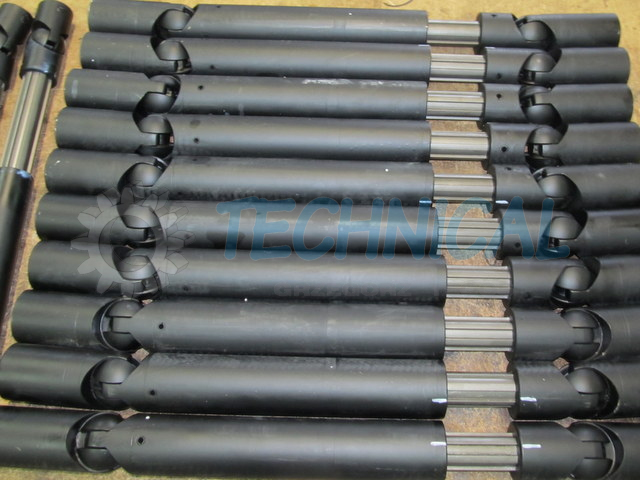

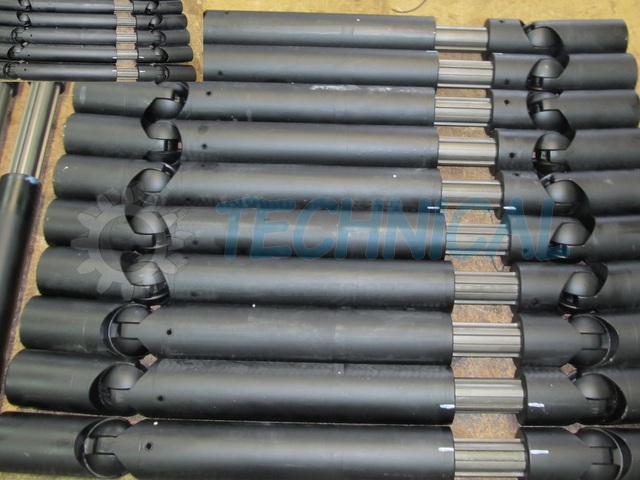

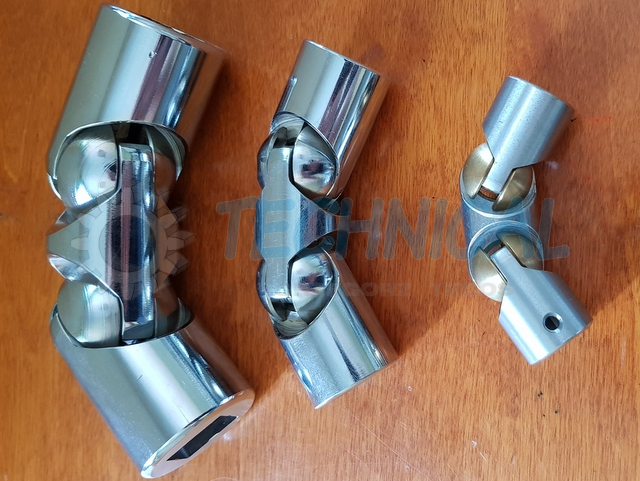

Przeguby kulowePrzeguby kulowe_pojedynczy ocynkowanyPrzeguby kulowe podwójnePrzeguby kulowe maszynowePrzeguby kulowe podwójnie łamanePrzegub kulowy pojedynczo łamanyWały rozsuwne kuloweWały kulowe rozsuwne_fosforanowaneWał rozsuwny kulowyWały rozsuwne kulowePrzeguby kulowe_podwójne chromowane

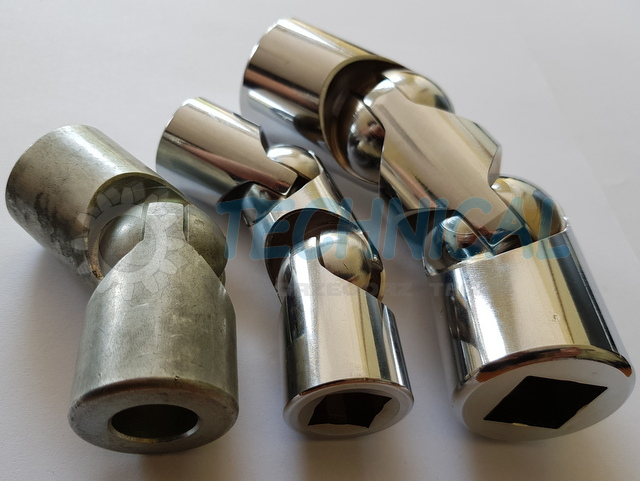

Przegub kulowy może posiadać otwory osadcze walcowe cylindryczne z rowkiem pod wpust i bez lub otwór kwadratowy.
Tagi:
Przegub kulowy, Wał kulowy rozsuwny, Przeguby kulowe maszynowe

Dane o produkcie

Katalog

Wyposażenie

Przegub kulowy może posiadać otwory osadcze walcowe cylindryczne z rowkiem pod wpust i bez lub otwór kwadratowy.
