POLYNORM z gumową wkładką i REVOLEX palcowe sprzęgła KTR.

Sprzęgła elastyczne skrętne Polynorm i Revolex są sprzęgłami przemysłowymi z certyfikatem przeciwwybuchowości ATEX.

Sprzęgła elastyczne Polynorm KTR posiadają wkładkę gumową elastyczną a sprzęgła palcowe Revolex KTR palce stalowo gumowe.

Sprzęgła Poly-Norm KTR to sprzęgła skrętne elastyczne z normą przeciwwybuchowości. Sprzęgła elastyczne Polynorm mogą służyć w strefach zagrożenia wybuchem do przenoszenia napędu. Sprzęgła elastyczne Poly-Norm posiadają certyfikat zgodny z Dyrektywą 94/9/EC (ATEX 95), jako urządzenia kategorii 2G/2D. Z uwagi na swój certyfikat Atex 95 mogą znaleźć zastosowanie w strefach zagrożenia wybuchem 1, 2, 21, oraz 22. Przed zamontowaniem sprzęgła elastycznego Poly Norm w strefie zagrożonej wybuchem należy zapoznać się z odpowiednim certyfikatem i instrukcją montażu sprzęgła. Sprzęgło elastyczne skrętne Polynorm może być zaadoptowane do wielu aplikacji z uwagi na swoją modułowość konstrukcji z uwzględnieniem hydrauliki. Używając różnych elementów standardowych sprzęgła Polynorm można uzyskać różne jego długości a nawet na specjalne zamówienie istnieje możliwość specjalnych długości. Sprzęgło elastyczne PolyNorm może być np. zmontowane ze sprzęgłem przeciążeniowym Ruflex. Poly_Norm jako sprzęgło skrętne elastyczne służy do łączenia wał z wałem. Sprzęgło przemysłowe Polynorm kompensuje wszystkie rodzaje odchyłek i dzięki temu przeniesienie napędu staje się bezpieczne.


Budowa sprzęgła elastycznego skrętnego Poly_Norm

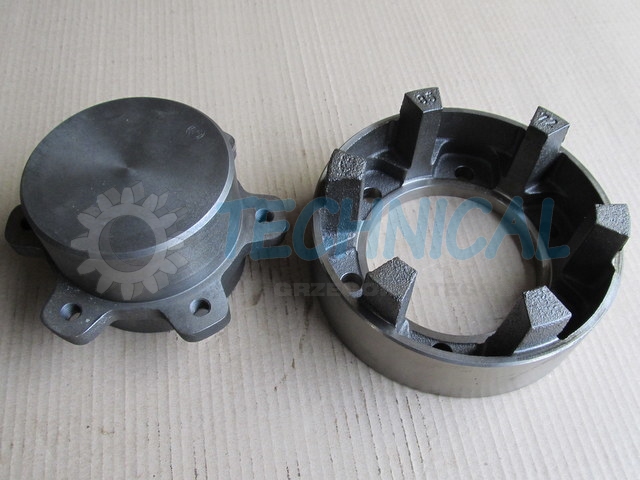

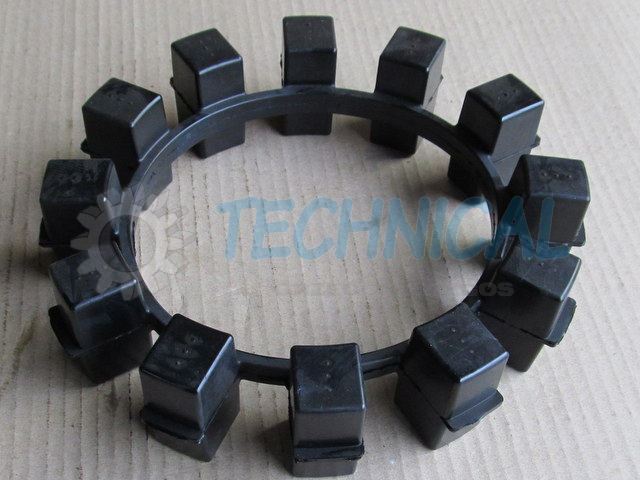

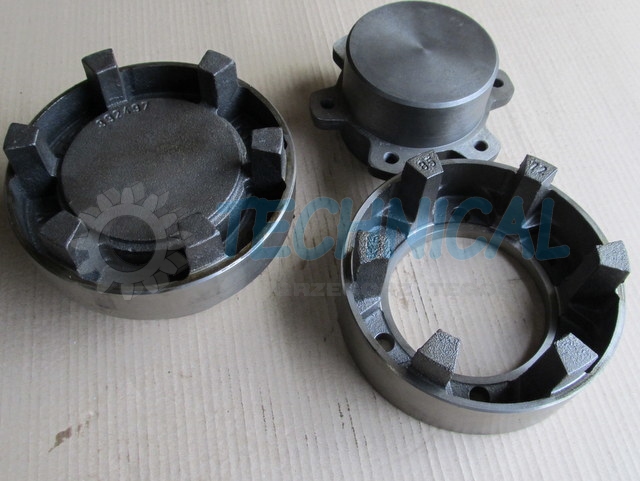

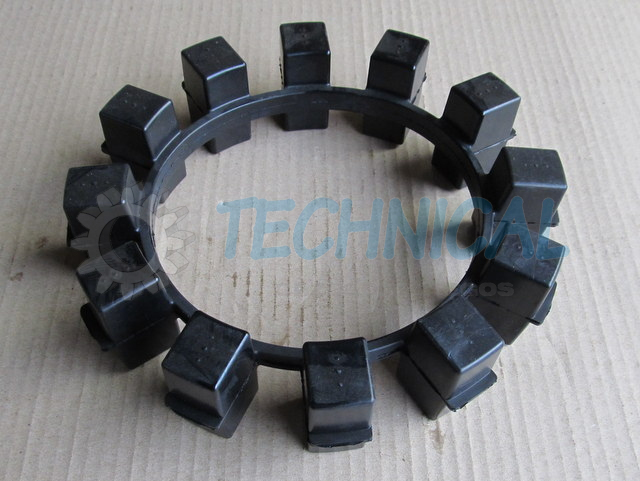

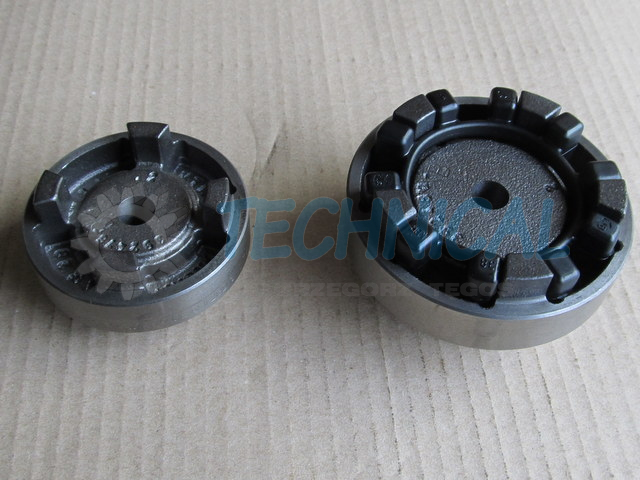

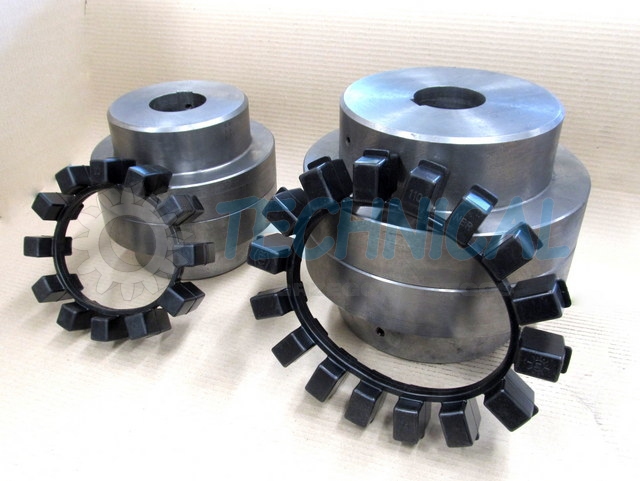

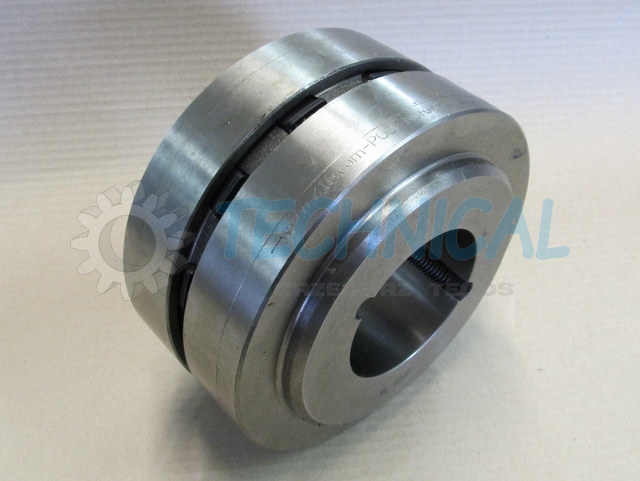

Sprzęgło składa się z dwóch piast z kłami a pomiędzy nimi znajduje się łącznik elastyczny - pierścień elastomerowy. Pierścień elastomerowy jest zamknięty i zastrzęglony naprzemiennie pomiędzy kłami piast sprzęgła Poly Norm. Piasty zsuwa się osiowo z uwzględnieniem możliwości poprawnego zazębienia pomiędzy które umieszcza się elementy łączącego pierścienia elastomerowego. Sprzęgło skrętne Poly Norm KTR przenosi moment obrotowy za pomocą ściśniętego pierścienia elastomerowego. Kompensowanie odchyłek połączonych wałów i wibracje są skutecznie pochłaniane przez sprzęgło Poly-Norm KTR.



Zastosowanie i kompensacja odchyłek poprzez sprzęgło Poly Norm

Sprzęgło skrętne Poly - Norm jest bezobsługowe i możne być stosowane z powodzeniem w urządzeniach mechanicznych, różnego rodzaju pompach i kompresorach. Istnieje 17 rodzajów i 7 wykonań z różnej długości łącznikami dystansowymi sprzęgieł Poly-Norm a możliwość przeniesienia momentu obrotowego jest do 26 800 Nm.

....

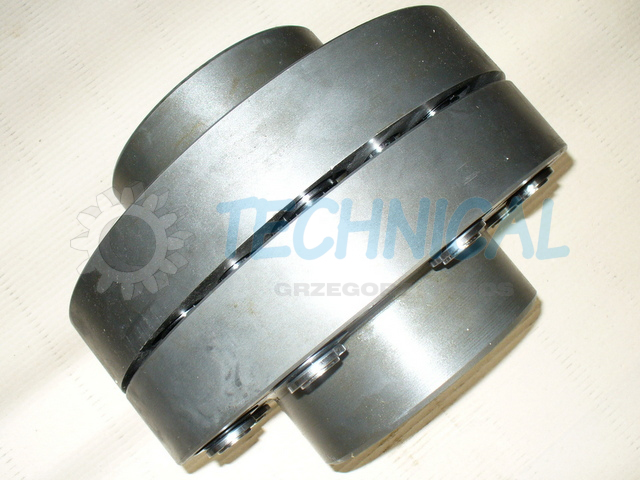

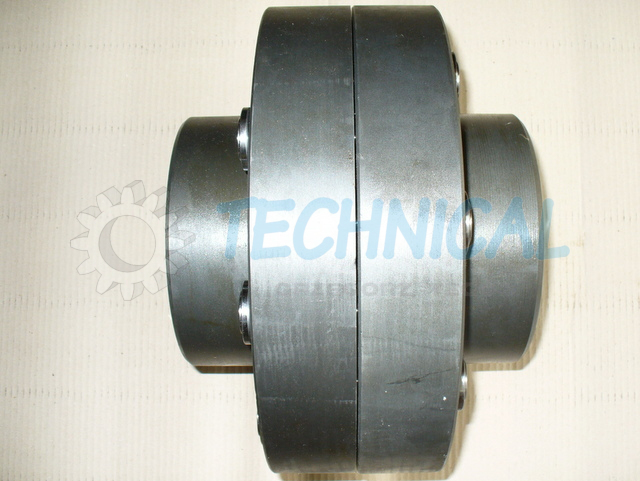

REVOLEX KX sprzęgło palcowe skrętne elastyczne KTR. Sprzęgło palcowe Revolex może być montowane osiowo a charakteryzuje się długością kompaktową. Sprzęgło palcowe skrętne elastyczne Revolex z uwagi na swoją konstrukcję posiada łatwy demontaż elastomerów jak również całych bolców śrubowych z elastomerami. Sprzęgło palcowe Revolex KTR kompensuje różnego rodzaju odchyłki połączonych wałów i dzięki temu przenosi bezpiecznie moment obrotowy.



Budowa i działanie sprzęgła palcowego Revolex KTR

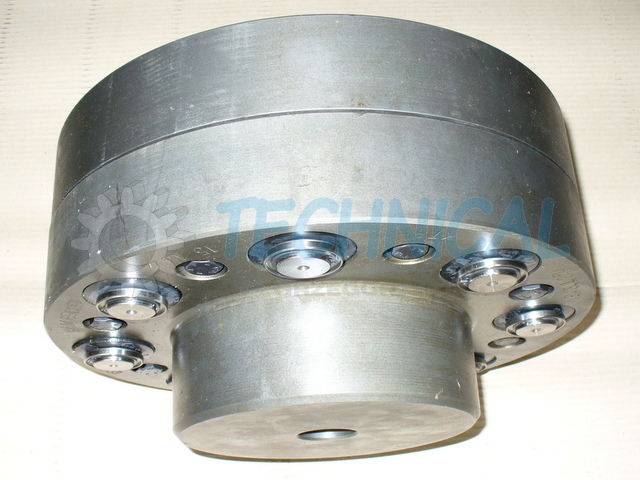

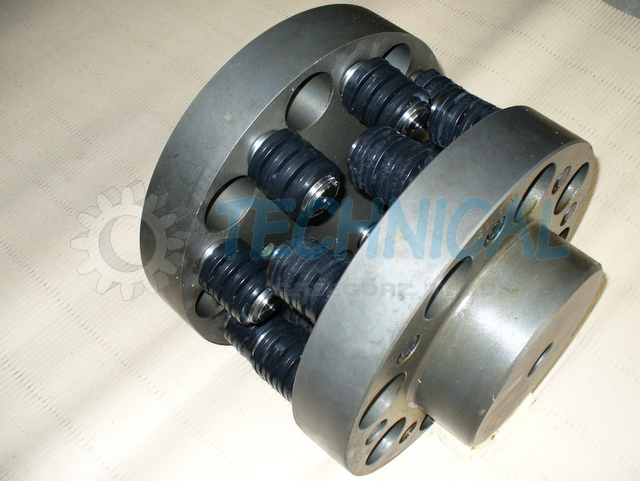

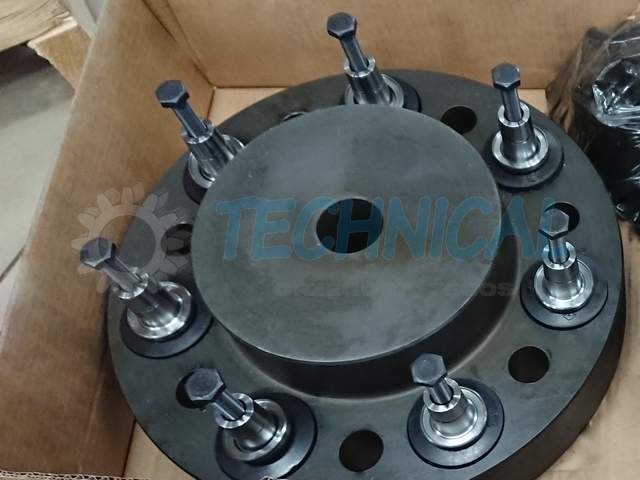

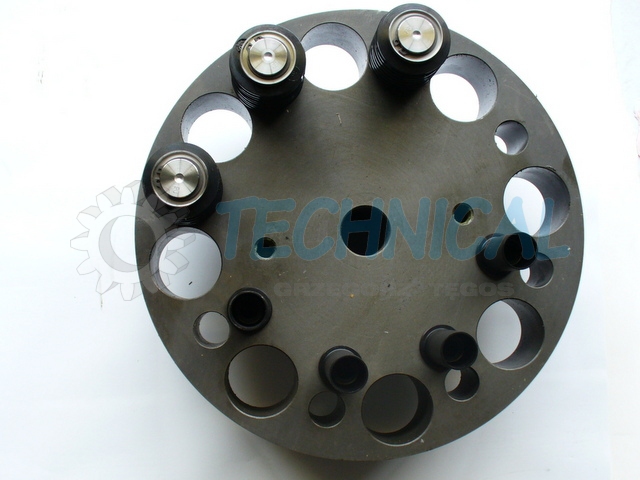

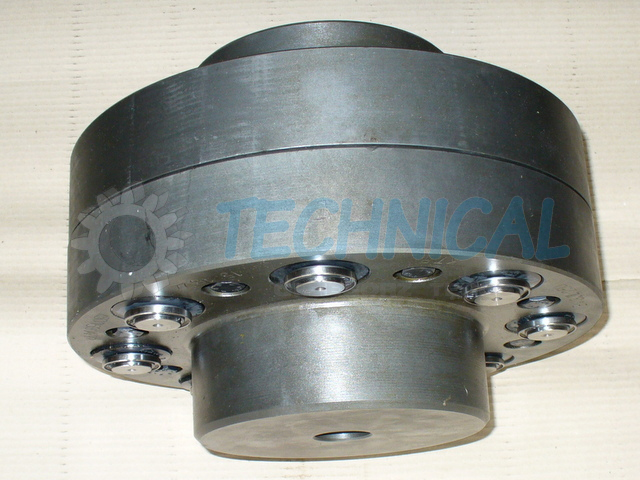

Sprzęgło palcowe składa się z dwóch piast. Moment obrotowy w sprzęgle palcowym Revolex przenoszony jest przez stalowe bolce z elastomerami umieszczonymi obwodowo w figurze kołowej. Dzięki takiej budowie sprzęgła palcowego odpowiednio są kompensowane odchyłki wału napędowego i napędzanego przy jednoczesnym znacznym stopniu tłumienia drgań i udarów. Sprzęgło dzięki swojej budowie jest bezobsługowym i może być stosowane w konstrukcjach ogólnego przeznaczenia jak również w napędach pomp, napędach przenośników. Typoszereg sprzęgła palcowego Revolex to aż 18 rozmiarów z możliwością przenoszenia momentu obrotowego do 1 220 000 Nm. Te sprzęgła palcowe mogą być rozbudowane i wykonane na indywidualne zamówienie.


Przeciwwybuchowość sprzęgła palcowego Revolex KX, KTR

Sprzęgła palcowe Revolex KX są przystosowane do przenoszenia napędu w strefach zagrożenia wybuchem. Te sprzęgła palcowe są certyfikowane zgodnie z dyrektywą 94/9EC (Atex 95) jako urządzenia kategorii 2G/2D. Te sprzęgła palcowe mogą znaleźć zastosowanie w strefach zagrożenia wybuchem 1, 2, 21 oraz 22. Przy stosowaniu sprzęgieł palcowych Revolex należy zapoznać się z certyfikatem i instrukcją montażu sprzęgła.

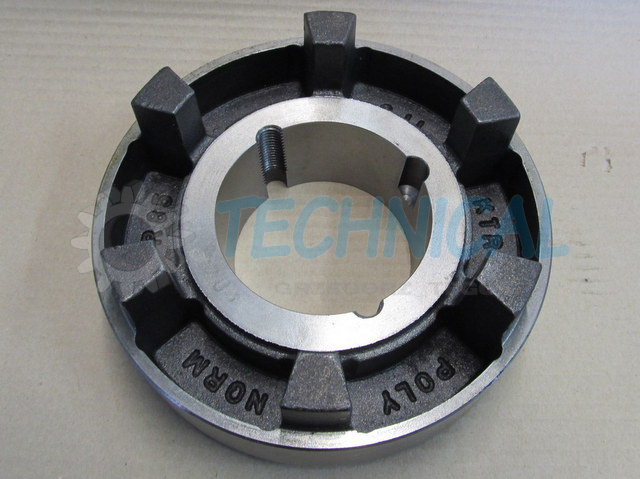

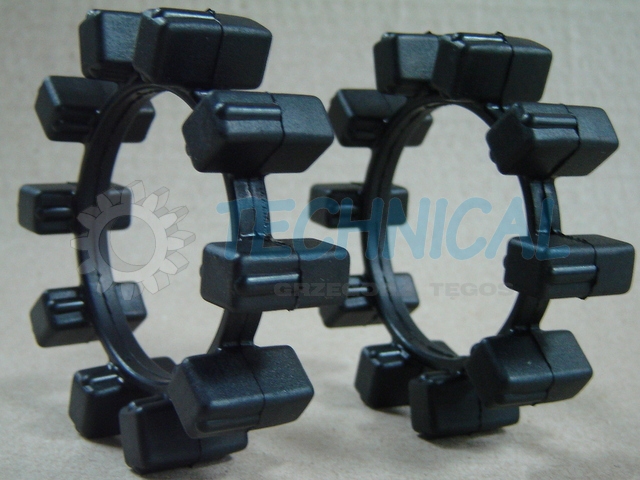

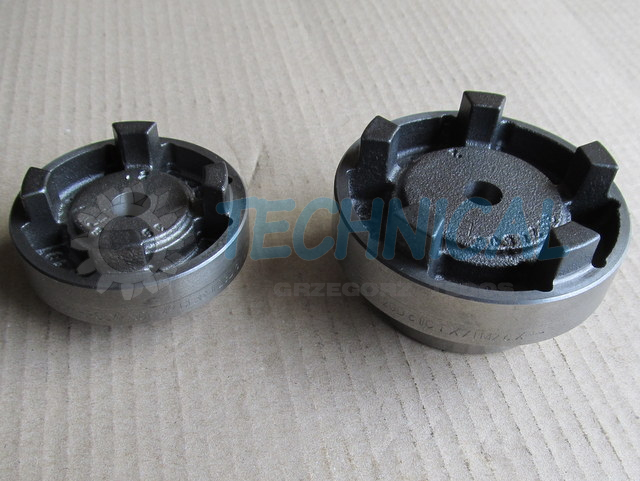

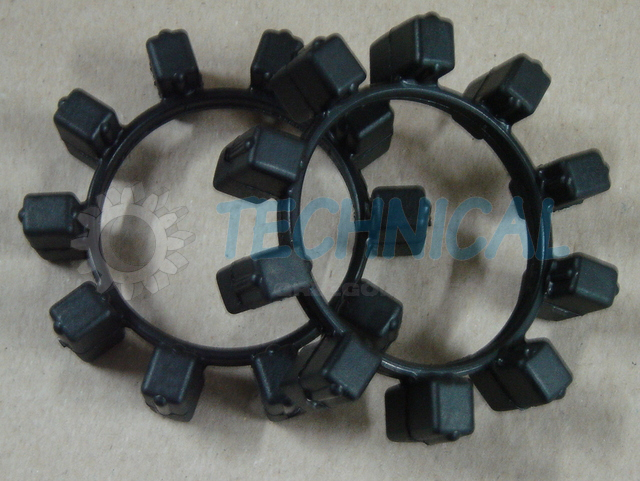

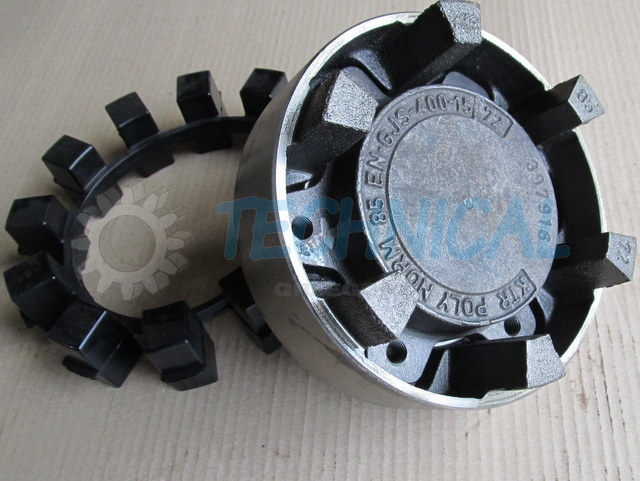

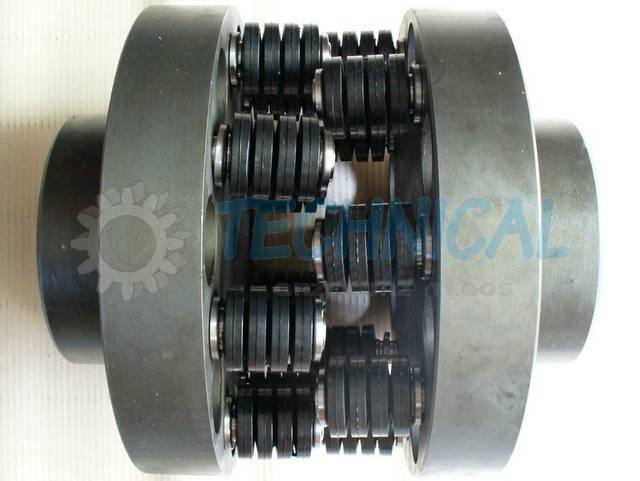

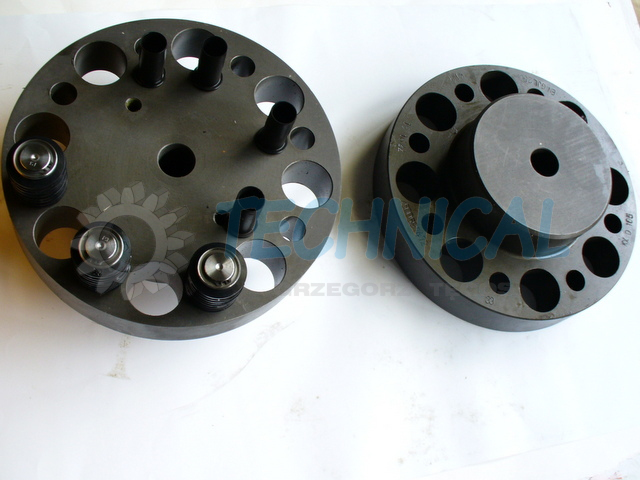

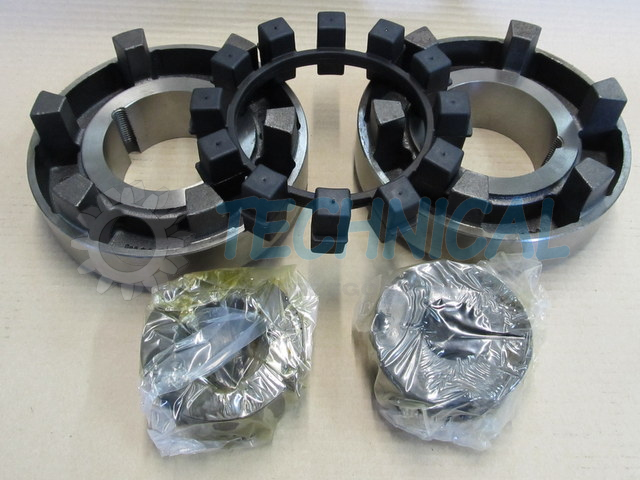

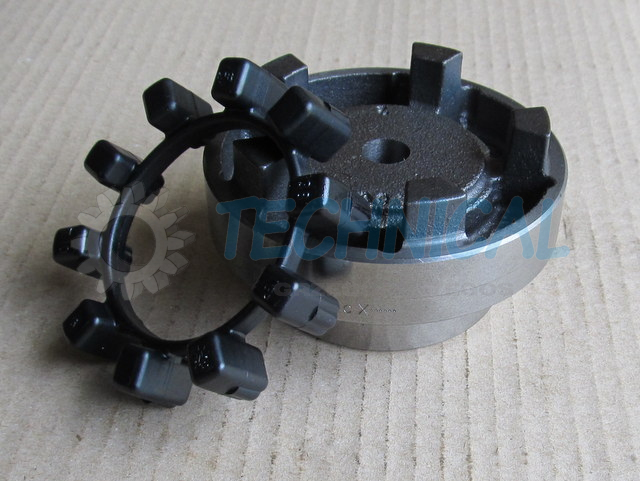

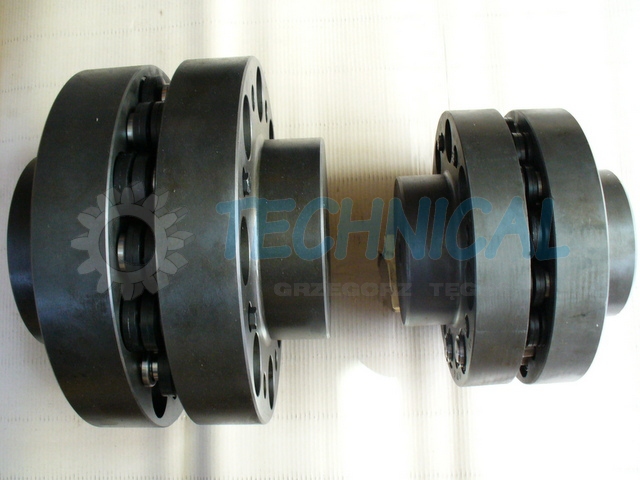

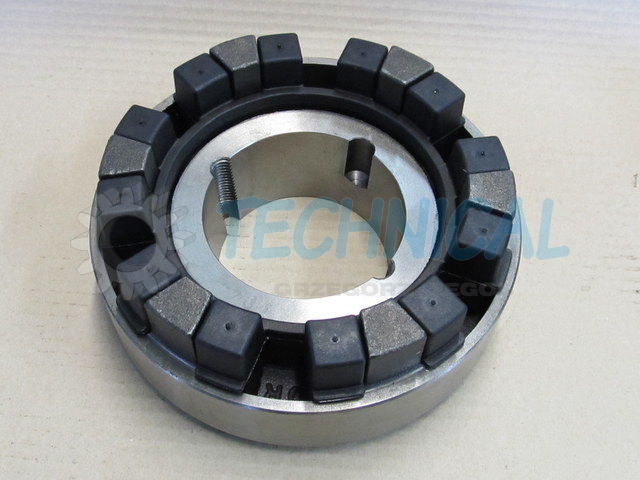

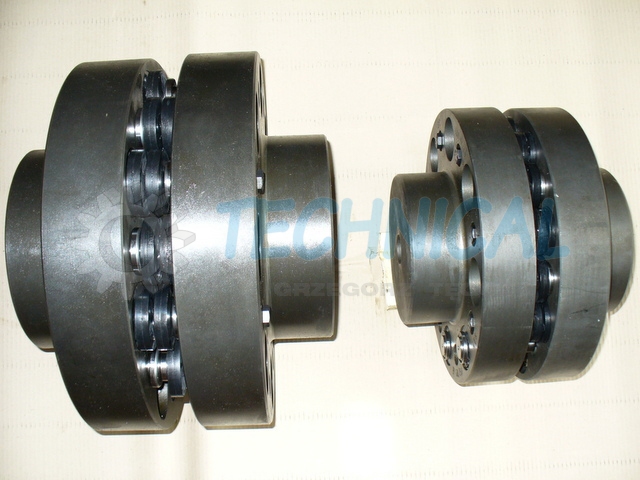

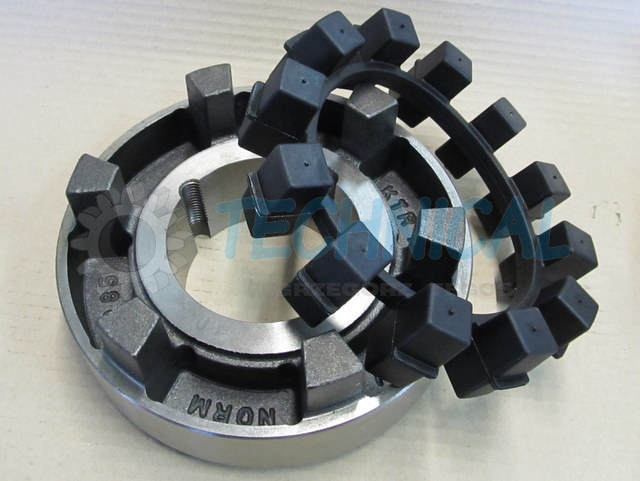

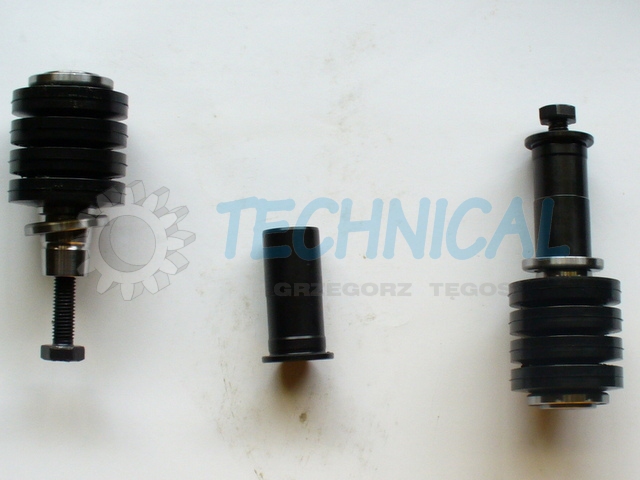

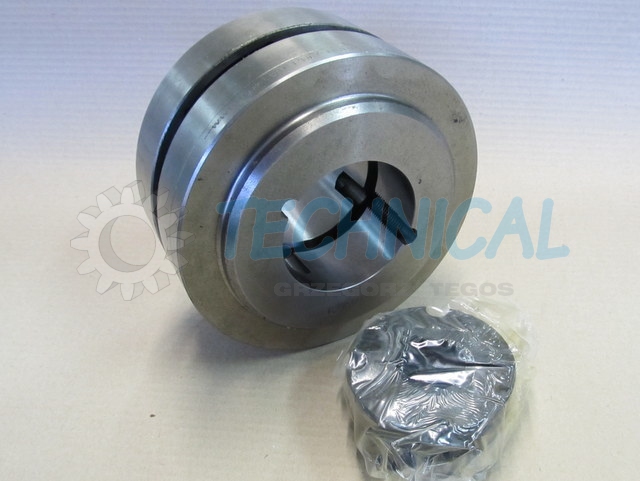

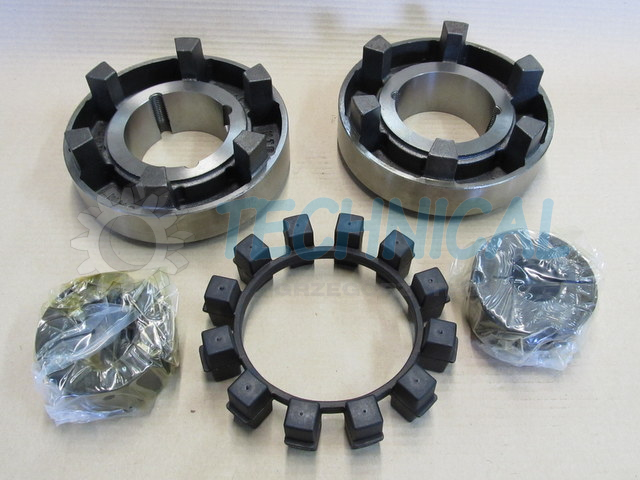

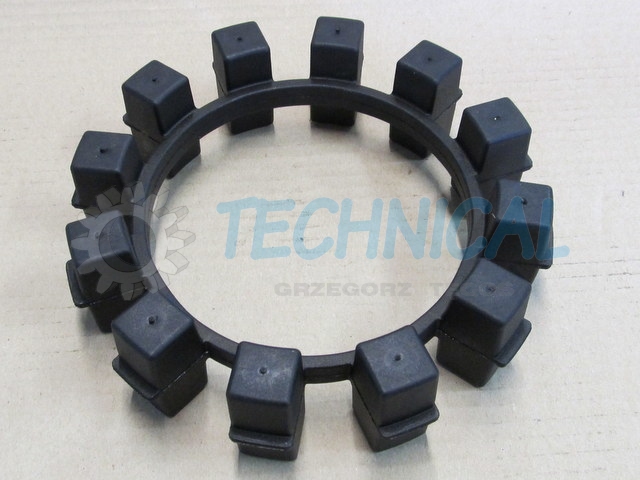

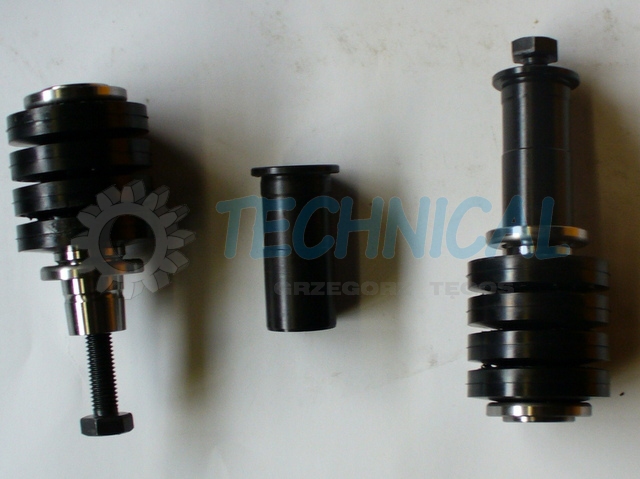

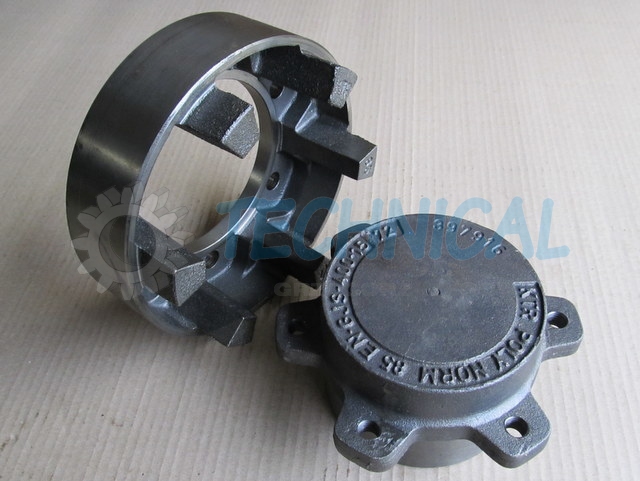

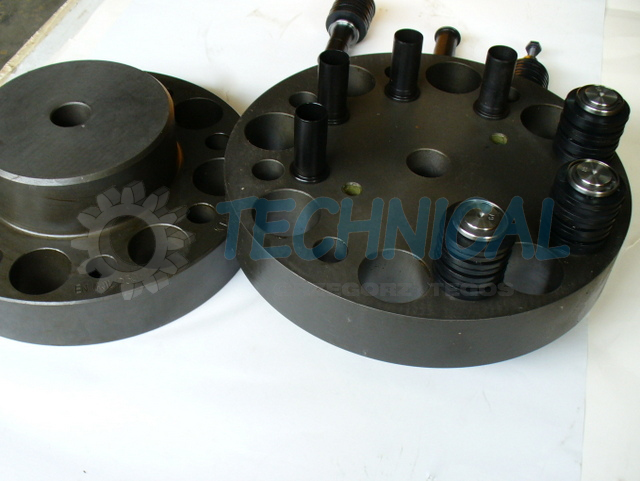

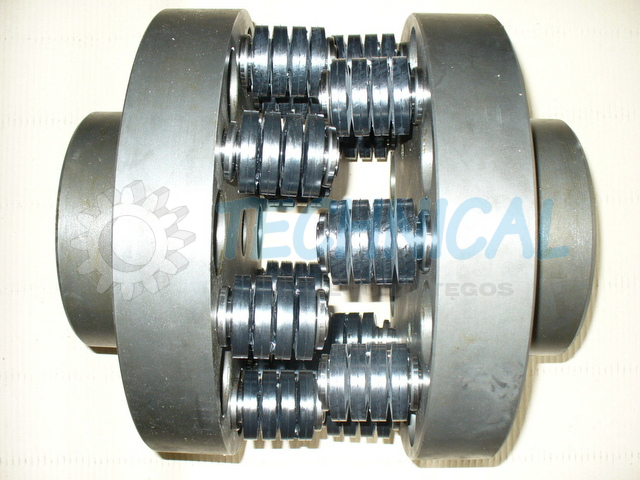

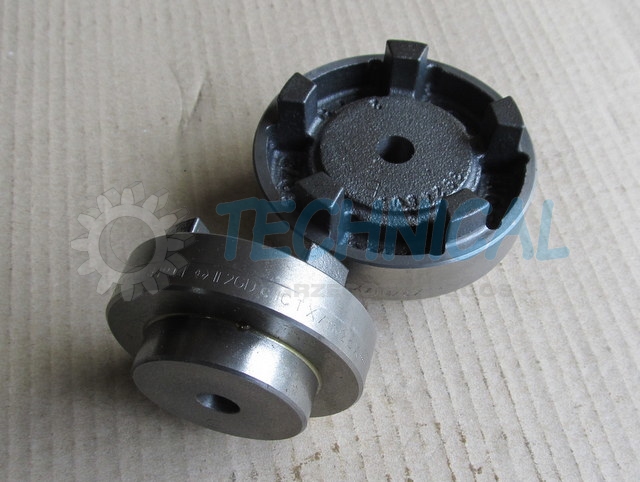

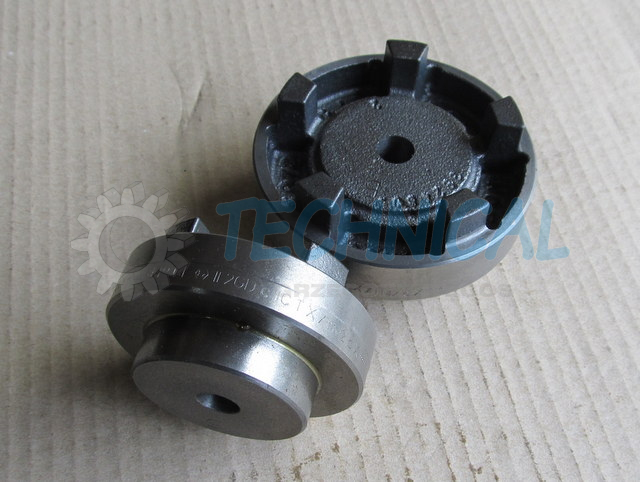

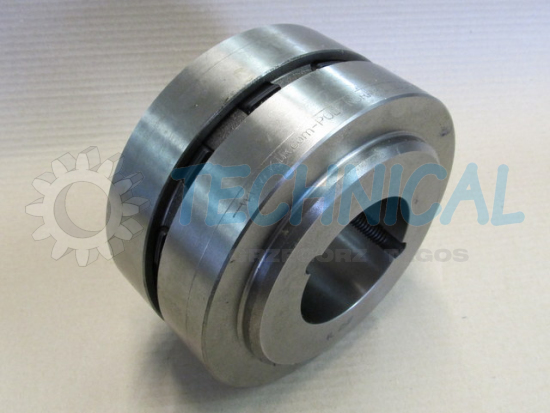

Sprzęgła elastyczne KTR POLYNORM z Taper BushPiasta sprzęgła Polynorm KTR z gniazdem pod Taper Lock Łączniki gumowe sprzęgła elestycznego PolynormSprzęgło elastyczne KTR POLYNORM KTR_piasty pod Taper LockPiasta sprzęgła elastycznego Polynorm z gumowym łącznikiem marki KTRŁącznik gumowy elestyczny sprzęgła Polynorm_KTRSprzęgła skrętne elestyczne Polynorm marki KTRPiasta z łącznikiem elastyczny sprzęgła Polynorm KTRPiasta z łącznikiem sprzęgła Polynorm marki KTR Sprzęgła elastyczne Poly Norm KTR do rozwiertuSprzęgła PolyNorm marki KTR z piastami do rozwiertu Sprzęgła elastyczne Poly Norm marki niemieckiej KTRSprzęgła elastyczne PolyNorm marki KTR piasty do rozwiertu Łącznik gumowy PolyNorm KTRPiasta dzielona sprzęgła elastycznego PolynormSprzęgło elastyczne dzielone Poly Norm KTR_piasta i łącznikSprzęgła PolyNorm KTR piasta dzielona dla łatwego demontażuSprzęgła elastyczne Polynorm marki KTRPolynorm KTR_łącznik gumowy sprzegłaSprzęgła KTR Polynorm z łącznikiem gumowymSprzęgła palcowe Revolex KTR piasta z palcami i otworami Sprzęgło palcowe Revolex KTR piasta do rozwiertuRevolex KTR_palce sprzęgłaSprzęgła Revolex KTR_palce sprzęgłaSprzęgła palcowe Revolex marki KTRSprzęgła palcowe Revolex marki niemieckiej KTRRevolex KTR sprzęgła palcoweSprzęgło palcowe KTRSprzęgła Palcowe elastyczne KTRSprzęgło palcowe elastyczne do rozwiertu marki KTRSprzęgła palcowe elastyczne do rozwiertu Revolex KTRSprzęgło palcowe elastyczne Revolex KTRSprzęgła palcowe_elastyczne Revolex KTR pod rozwiertSprzęgła palcowe Revolex marki niemieckiej KTRRevolex KTR_sprzęgła palcowe pod rozwiertSprzęgła palcowe Revolex KTR duże i małe
Sprzęgła Polynorm wyposażamy w rozwiert lub dostarczamy bez rozwiertu. Piasty sprzęgieł elastycznych Poly Norm KTR mogą być dzielone dla łatwej wymiany łącznika gumowego. Sprzęgła skrętne elastyczne Polynorm KTR bardzo często znajdują zastosowanie w napędach pomp. Sprzęgła elastyczne Revolex KTR dostarczamy z rozwiertem lub bez rozwiertu. Jako dodatkowe wyposażenie można zamówić palce zapasowe do sprzęgła palcowego Polynorm KTR.
Tagi:
KTR, Sprzęgła palcowe Revolex, Revolex KTR ; sprzęgła palcowe, Polynorm sprzęgła KTR, Sprzęgła Poly Norm KTR, sprzęgła elastyczne

Dane o produkcie

Katalog

Wyposażenie

Sprzęgła Polynorm wyposażamy w rozwiert lub dostarczamy bez rozwiertu. Piasty sprzęgieł elastycznych Poly Norm KTR mogą być dzielone dla łatwej wymiany łącznika gumowego. Sprzęgła skrętne elastyczne Polynorm KTR bardzo często znajdują zastosowanie w napędach pomp. Sprzęgła elastyczne Revolex KTR dostarczamy z rozwiertem lub bez rozwiertu. Jako dodatkowe wyposażenie można zamówić palce zapasowe do sprzęgła palcowego Polynorm KTR.
