Taśma modularna transportująca, EUROBELT, seria E93 oraz E925

Taśmy modularne EUROBELTR Seria E93 oraz seria E925 wykorzystywane są w aplikacjach prosto, po łuku lub spiralnie.

Jest to taśma modułowa na łuki, dość uniwersalna w stosowaniu ze względu na swoją konstrukcję. Doskonale sprawdza się gdzie jest potrzebny stosunkowo duży prześwit. Należy do grupy taśm modularnych na zakręty i nadających się do dużych obciążeń do pracy na wprost

  Seria taśm modularnych E93 została zaprojektowana do pracy zarówno w odcinkach prostych jak i po łuku. Taśmy te z gładkimi i zaokrąglonymi krawędziami, zapewniają doskonałe odprowadzanie wody (prześwit 47%), co sprawia, że nadaje się do procesów chłodzenia i zamrażania. Specjalny system mocowania do prętów łączących zapobiega ich wysuwaniu się w czasie pracy po łuku i spiralnie. Taśmy transportujące tej serii umożliwiających transport produktów przekraczających szerokość taśmy. Z uwagi na strukturę z dużym prześwitem, można je łatwo czyścić.



Dostępne są rodzaje powierzchni taśm tej serii: Flat Top, Perforated, Flush Grid, Open Grid, Knurled, Conic, Trian Friction, Conic Friction, Slidding Rollers.
Materiały, z których produkowane są taśmy modularne E93- patrz zakładka: Katalog Taśma transportująca Eurobelt E93.

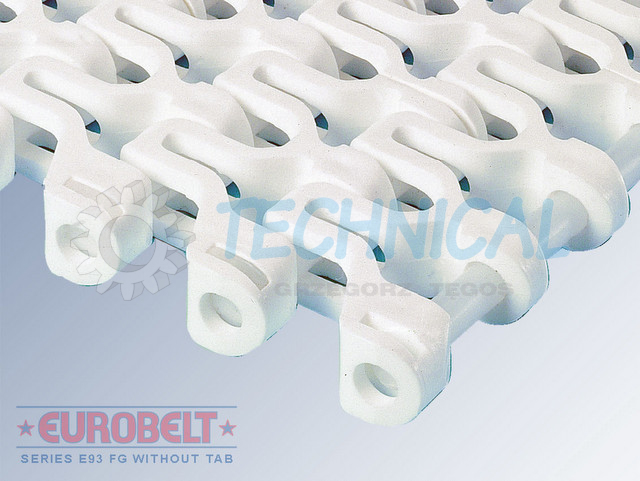

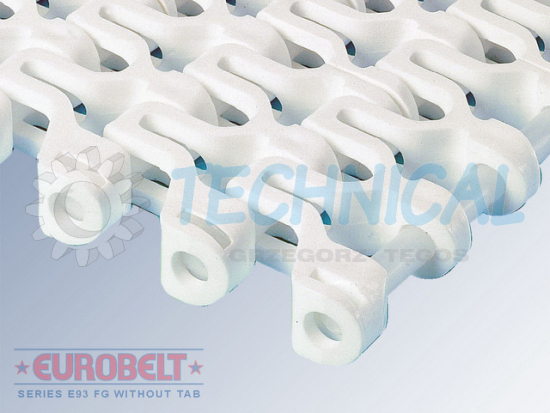

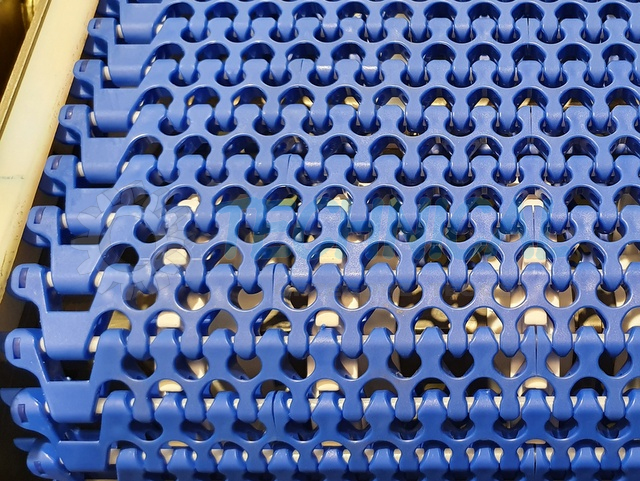

Flush Grid bez krawędzi Tab
Podziałka: 30 mm; Prześwit: 47%; Grubość: 16 mm; Średnica pręta: Ø 8 mm
   Taśma ma podziałkę  30mm. Dzięki specjalnej konstrukcji umożliwia uzyskanie dowolnego skrętu z uwzględnieniem minimalnego promienia pracy oraz zachowania minimalnego odcinka prostego. Powierzchnia taśmy ma kształt kratownicy, 47% powierzchni taśmy stanowi prześwit. Powierzchnia taśmy jest całkowicie gładka. Zaokrąglone krawędzie gwarantują doskonałe odprowadzenie wody z produktów. Taśma jest bardzo łatwa w myciu i ma doskonałe właściwości ślizgowe. Koszt jej użytkowania jest niski.
Zastosowanie taśmy modułowej Flush Grid bez krawędzi Tab. Taśmy  te znajdują zastosowanie w produkcji napoi, przekąsek, słodyczy, samochodów, w przetwórstwie ryb, mięsa, drobiu, w pakowaniu, w przenośnikach mas fermentujących, tunelach chłodniczych i zamrażających, spiralach wznoszących się i opadających, aseptycznych liniach transportowych, stołach selekcyjnych w zamkniętym obiegu.

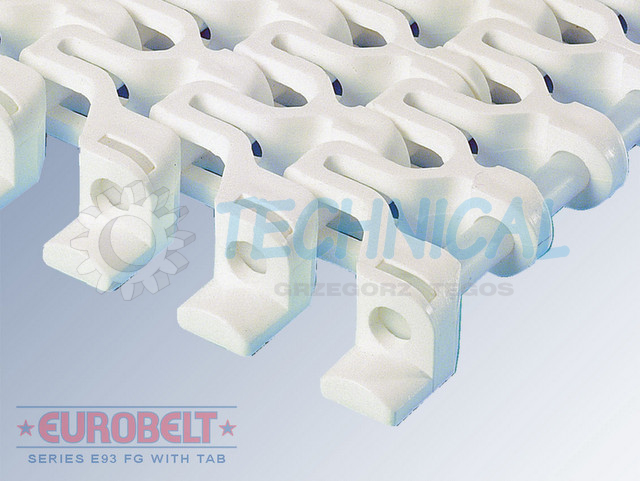

Flush Grid z krawędzią Tab
Podziałka: 30 mm; Prześwit: 47%; Grubość: 19 mm; Średnica pręta: Ø 8 mm
     Podziałka taśmy wynosi 30mm. Dzięki specjalnej konstrukcji pozwala na uzyskanie dowolnego skrętu z uwzględnieniem minimalnego promienia pracy oraz zachowania minimalnego odcinka prostego. Krawędzie Tab znajdują się na całej długości w dolnej części taśmy i służą do jej zamocowania. Dzięki takiemu rozwiązaniu możliwe jest wykorzystanie całej szerokości taśmy do transportu produktu. Zaokrąglone krawędzie Tab redukują siły tarcia, które występują pomiędzy nimi a profilami dociskowymi co znacznie wpływa na przedłużenie okresu żywotności taśmy.
Zastosowanie taśm modułowych Flush Grid z krawędzią Tab.Taśmy  te znajdują zastosowanie w produkcji napoi, przekąsek, słodyczy, samochodów, w przetwórstwie ryb, mięsa, drobiu, w pakowaniu, w tunelach chłodniczych i zamrażających, transporterach wznoszących i opadających, aseptycznych liniach transportowych, w taśmach przenoszących sfermentowaną masę.

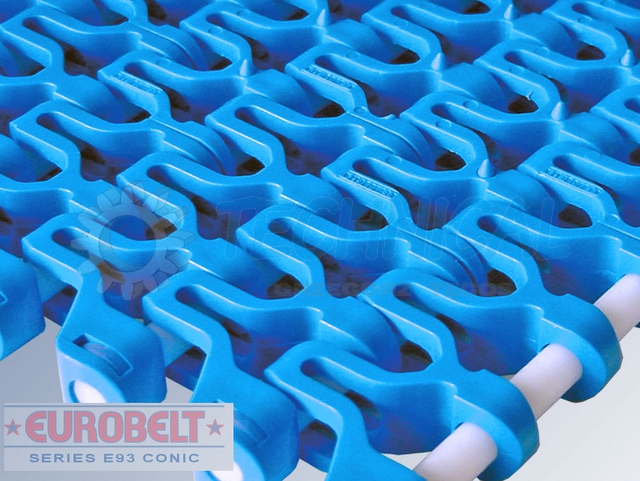

Conic
Podziałka: 30 mm; Powierzchnia: Conic; Średnica pręta: Ø 8 mm
  Seria Eurobelt  E93 ma gładką powierzchnię o kształcie małych wystających stożkowatych wypustek, które zapewniają większy współczynnik tarcia, co zapobiega poślizgowi transportowanego produktu podczas transportu.
Zastosowanie taśmy modułowej z powierzchnią Conic.Taśmy  te znajdują zastosowanie przy  przetwarzaniu ryb, mięsa, w pakowaniu.

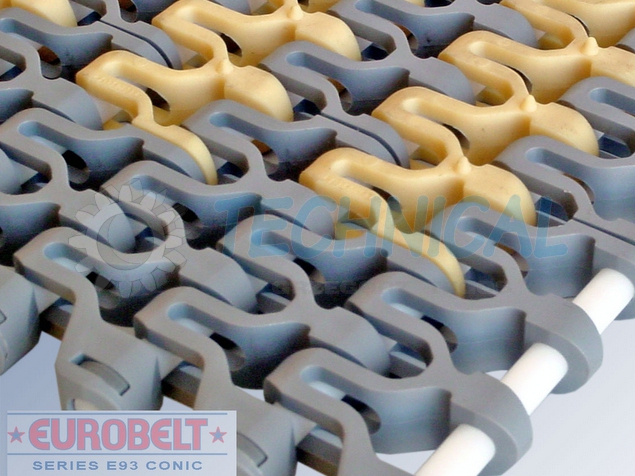

Conic Friction
Podziałka: 30 mm; Powierzchnia: Conic Friction; Średnica pręta: Ø 8 mm
  Są to taśmy transportujące, które posiadają wbudowane moduły z gumy, w celu otrzymania lepszej przyczepności taśmy. Moduły te mają stożkowo ukształtowane występki, co umożliwia wykonanie przenośników taśmowych jako wznoszące i opadające przy transporcie kartonów czy innych opakowań z towarem.
Zastosowanie taśmy modułowe z powierzchnią Conic Friction.Taśmy  te znajdują zastosowanie  przy pakowaniu.

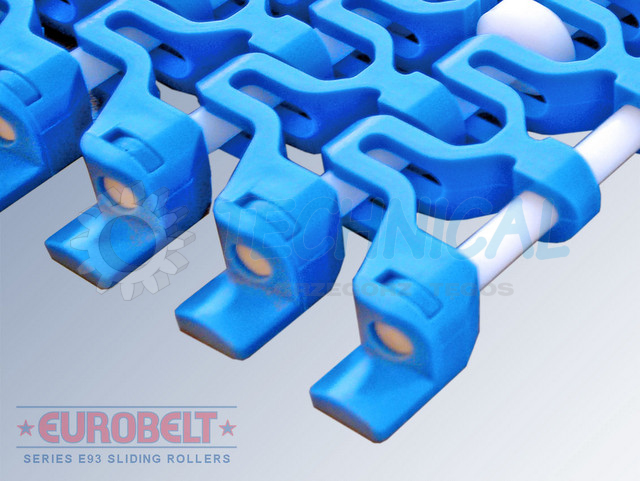

Slidding Rollers
Podziałka: 30 mm; Powierzchnia: Slidding rollers; Średnica pręta: Ø 8 mm
  W taśmie znajdują się małe rolki obracające się wokół własnej osi, w przypadku akumulacji  produktu. Takie wykonanie taśmy pozwala na prześlizgiwanie się taśmy pod transportowanym produktem. Rozwiązanie to chroni przed zgnieceniem przenoszonego produktu.
Zastosowanie taśmy modułowe z powierzchnią Slidding Rollers Ta taśma transportująca powstała z myślą o przenoszeniu kartonów i pojemników.

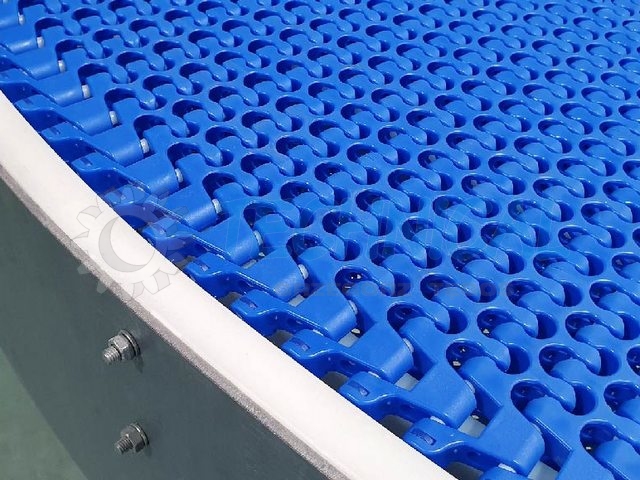

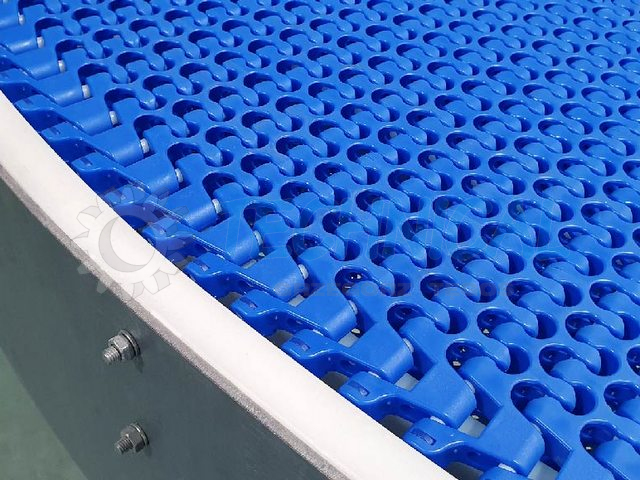

Taśma modularna Eurobelt E-925 jest w swojej konstrukcji zbliżona do E-93 z tym, że może pracować na mniejszych łukach - zakrętach. Bardzo dobrze sprawuje się w transporterach łukowych tam gdzie potrzeba małych promieni

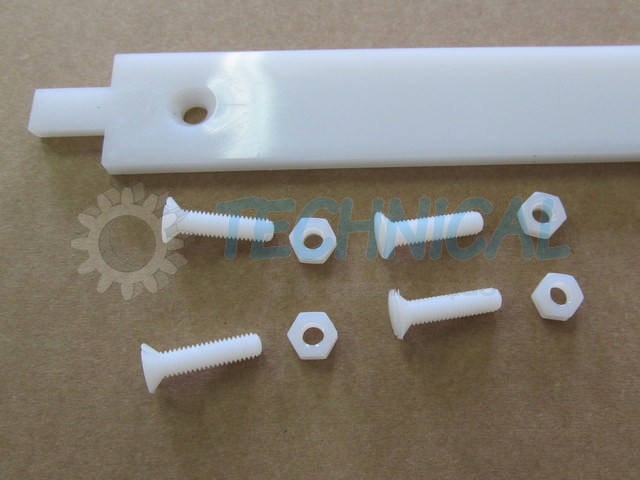

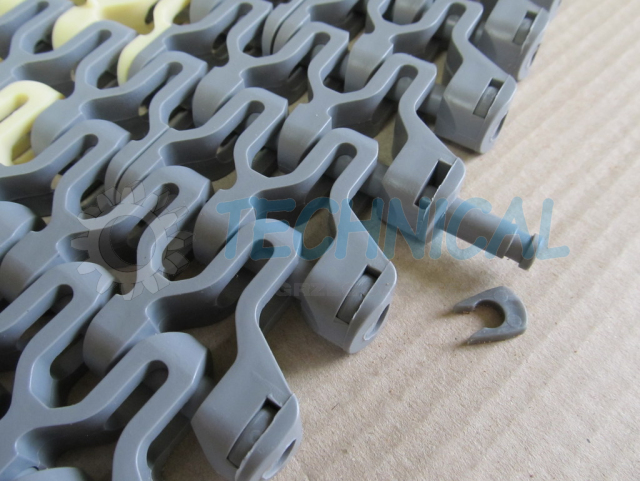

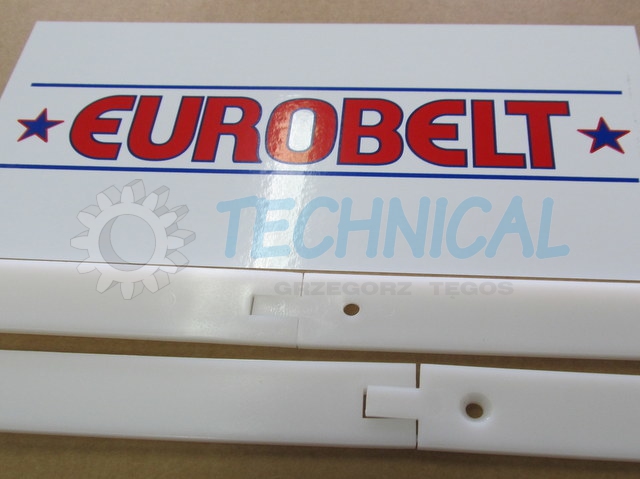

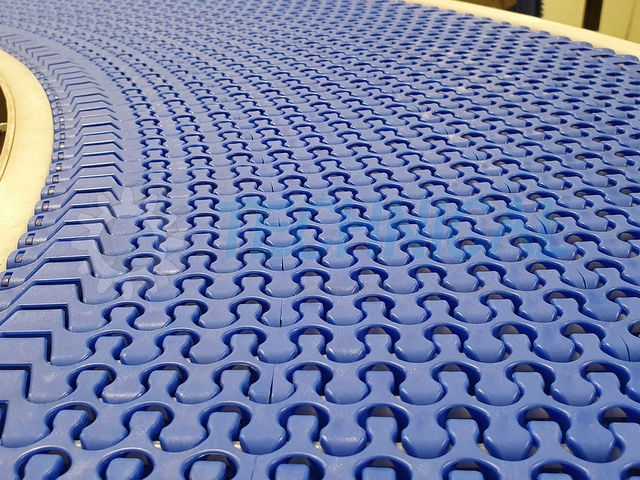

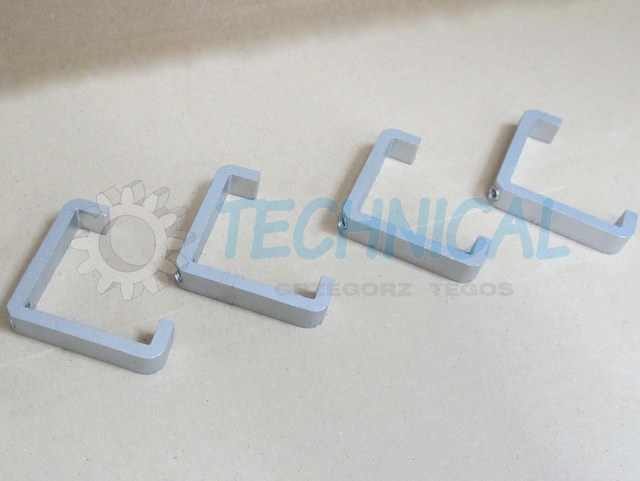

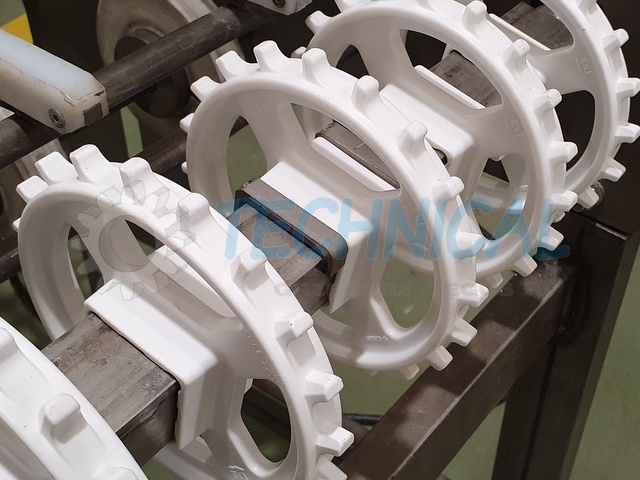

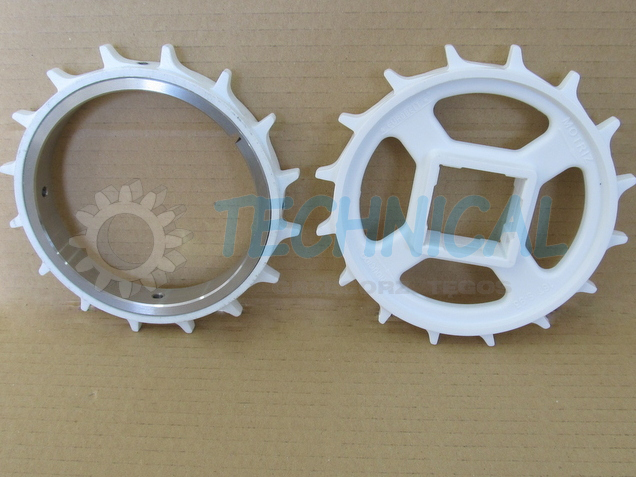

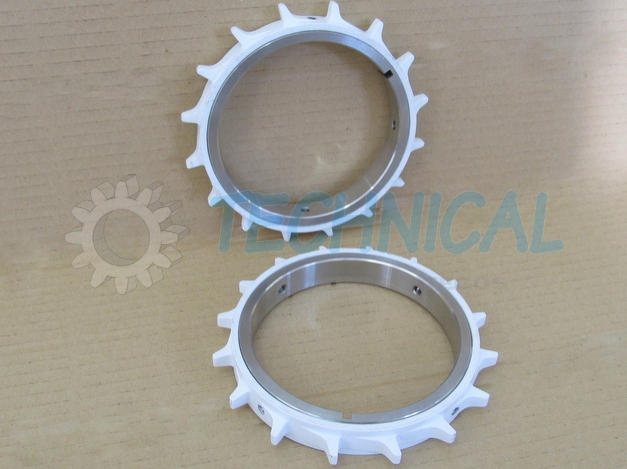

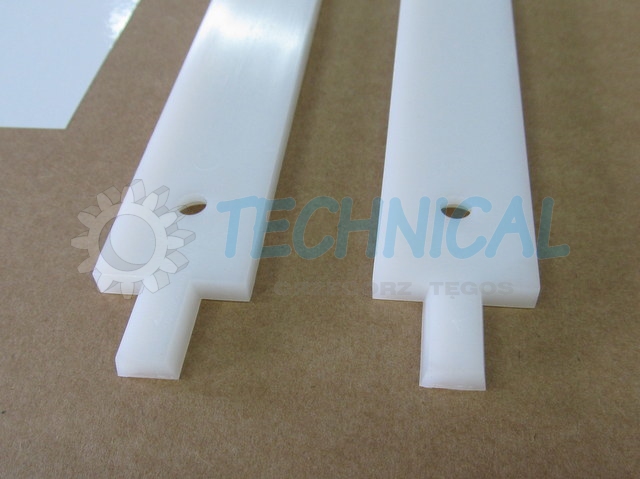

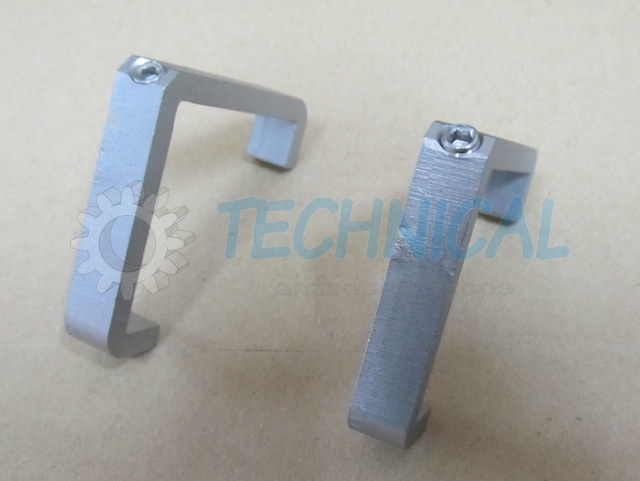

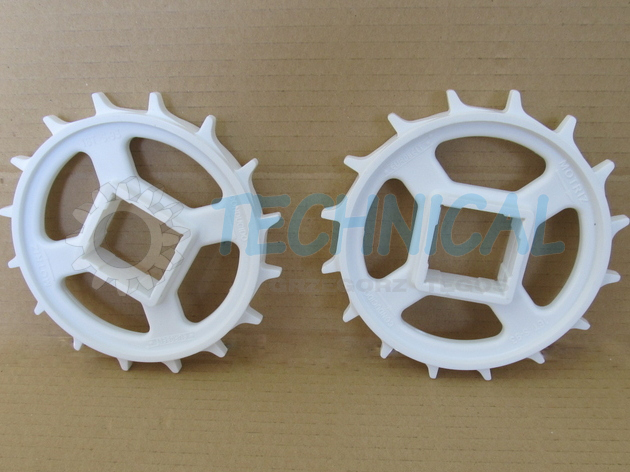

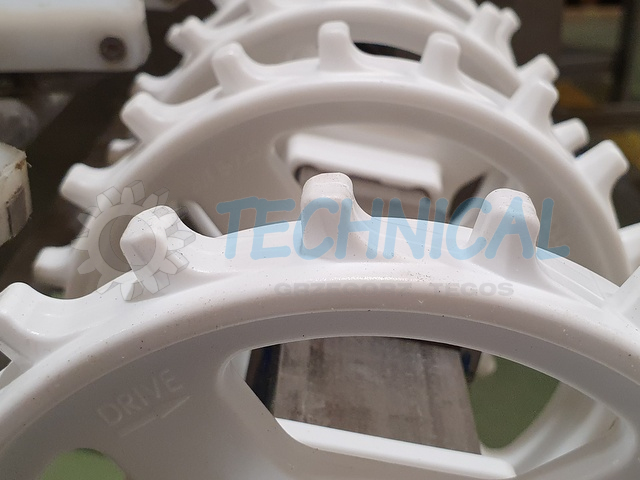

Taśmy modularne Eurobelt  E93 Flush Grid z tabTaśmy modularne Eurobelt  E93 ConicTaśmy modularne Eurobelt  E93 Conic FrictionTaśmy modularne Eurobelt  E93 Sliding Rollers z tabListwy ślizgowe, łączenie jaskółczy ogon Listwa ślizgowa ze śrubami tworzywowymiPierścienie stabilizujące koła prowadzącePierścienie stabilizujące koło prowadząceListwy ślizgowe - jaskółczy ogonKoła napędowe i zwrotne taśm modularnych Eurobelt E-93_ do napędu przez wał kwadratowyKoła napędowe i zwrotne taśm modularnych Eurobelt E-93_ do napędu przez elektrobębenKoła napędowe i zwrotne taśm modularnych Eurobelt E-93Taśma modułowa E93 nie pstryka na łuku_zakotwione pinyListwy ślizgowe pod taśmy modularne uło0żone w tzw sierżant Listwy ślizgowe pod taśmy modularne  ułożone równolegle Listwy ślizgowe pod taśmy modularne z wkrętami mocującymi z tworzywa Wkręty tworzywowe mocujące listwy ślizgowe pod taśmy modularne Listwy ślizgowe z PE z połączeniem tzw "Jaskółczy ogon" dla kompensacji wzdłużnej a zmiennej temperatury Koła napędowe taśm modularnych E925 osadzona na wale kwadratowym Koła napędowe taśm modularnych do pracy po łukach i zakrętach Taśma modularna E-925 pracująca w transporterze po łuku Taśma modularna Eurobelt E-925 pracująca prosto Taśma modularna Eurobelt E-925 pracująca na zakręcie
